PEEK の包括的なガイド

ポリエーテルエーテルケトン (PEEK) は、非常に優れた総合特性を備えた高性能特殊エンジニアリング プラスチックです。 「ピラミッドの頂点」の新素材としてもてはやされ、「プラスチックゴールド」とも呼ばれる。このタイトルは、2 つの中心的な意味を正確に捉えています。つまり、その特性は金と同じくらい包括的で価値があり、その価格はかつては金に匹敵しました。

I. ポリエーテルエーテルケトン (PEEK) の主な特性

優れた耐熱性：PEEKの融点は約343℃、長期使用温度は260℃まで、短期使用温度は300℃までです。

優れた機械的強度: 引張強さは通常 90 ～ 148 MPa であり、高い剛性と耐疲労性を示します。

優れた化学的安定性: PEEK は、大部分の化学物質による腐食に耐性があり、航空宇宙産業で使用されるジェット燃料や作動油に耐え、強力な加水分解耐性を備えているため、高温の蒸気環境での動作が可能です。

優れた生体適合性: 医療分野では、PEEK は優れた生体適合性と人骨の弾性率に似た弾性率を備えているため、人工関節、脊椎インプラント、歯科修復材料の製造によく使用されており、「応力シールド」効​​果を効果的に防止します。

その他の特性: P​​EEK は、難燃性、低発煙性および非毒性、耐放射線性、および優れた電気絶縁性も備えています。密度が低いため、「スチールをプラスチックに置き換え」、軽量設計を実現するのに理想的な選択肢です。

II.ポリエーテルエーテルケトン (PEEK) の分子構造

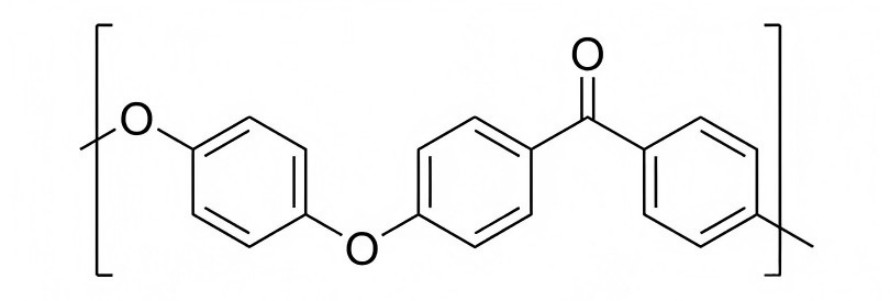

PEEK の分子構造は、そのすべての優れた特性の基礎です。これは、半結晶性の線状芳香族熱可塑性ポリマーです。

PEEKの構造的特徴

その主鎖は、芳香環（ハイドロキノン由来）、エーテル結合（-O-）、ケトン基（-CO-）が規則的に交互に結合したもので構成されています。

剛直な骨格: 芳香環分子の主鎖には多数のベンゼン環が含まれており、その結果、極めて高い強度、弾性率、熱安定性を備えた剛直な構造が得られます。

結合結合：エーテル結合（-O-）とケトン基（-CO-）

エーテル結合: これらは分子鎖の回転に柔軟性をもたらし、それがなければ硬い分子鎖がある程度の靭性を保持できるようにし、溶融加工に有利です。

ケトン基: これらは、強力な分子間力を形成して分子鎖をしっかりと「固定」し、高融点、耐薬品性、および機械的強度に直接寄与する極性の高い基です。

繰り返し単位: ポリマー鎖全体は、-ベンゼン環-酸素-ベンゼン環-酸素-ベンゼン環-カルボニル-という順序の連続的な繰り返しで構成されます。

分子構造から巨視的な物性を解析する

1. 抜群の耐熱性 なぜ「熱」に負けないのか？

高融点 (343°C): 主鎖の剛性と規則性が重要です。豊富なベンゼン環により鎖が曲がりにくくなり、ケトン基と規則的な配列により分子鎖がしっかりと規則正しく結晶化します。この堅牢な結晶構造を破壊するには、非常に高いエネルギー (つまり、温度) が必要です。

高いガラス転移温度 (143°C): 分子鎖の広範な部分運動が始まる温度は 143°C にもなります。これはベンゼン環とケトン基の結合による剛性により、約 150℃以下の環境でも性能が安定します。

2. 優れた機械的特性 なぜ硬くて強いのか？

高強度と弾性率: 外部引張力は、まず分子鎖の固有の剛性 (ベンゼン環に由来) を克服し、次に強い分子間力 (ケトン基に由来) と結晶領域の密な充填を破壊する必要があります。これにより、多くの金属よりも高い比強度が得られます。

優れた耐疲労性と耐クリープ性: 安定した結晶構造が物理的架橋点として機能し、外力による分子鎖の滑りを効果的に制限します。これにより、PEEK は寸法安定性を維持し、長期間の応力下でも変形に耐えることができます。

3. 優れた化学的安定性: なぜ「あらゆる毒素に対して耐性がある」のか?

「アーマー」効果: 結晶性の高い領域は、通常サイズの溶媒分子が通過するのが難しい高密度の分子バリアを形成します。

化学的不活性: 分子鎖内のエーテル結合とケトン基は化学的に安定しています。ケトン基は極性が高いですが、ケトン基が形成する強い分子間力により、酸性または塩基性溶媒と反応するよりも「くっつく」ことを好みます。

4. 優れた加工性：なぜ3Dプリントに「適している」のか？

熱可塑性の性質: エーテル結合によってもたらされる柔軟性は「接合部」のように機能し、高温で分子鎖が相互に移動できるようにします。その結果、PEEK は溶融時に流動し、射出成形、押出成形、3D プリンティングなどの方法で加工および成形することができます。

適度な溶融粘度：PEEKは主鎖の剛性により通常のプラスチックより溶融粘度が高いものの、完全に不溶・非溶融である他の高機能材料（ポリイミドなど）に比べて「加工しやすい」とされています。

5. 構造と潜在的な弱点

なぜ不透明なのでしょうか?結晶領域では、結晶サイズが可視光の波長を超えているため、結晶領域と非晶質領域の界面で光が散乱します。その結果、PEEK は乳白色の不透明な外観になります。

なぜ高価なのでしょうか?高純度、高分子量、高度に規則正しい構造を特徴とするこのような複雑な分子を合成するには、非常に厳格な原料と製造プロセスが必要です。

Ⅲ． PEEK モノマーと重合プロセス

主要モノマー:

4,4'-ジフルオロベンゾフェノン (DFBP): ケトン基と芳香環を提供し、PEEK の耐熱性と化学的安定性に重要です。現在、英国の Victrex は、DFBP モノマーから PEEK 重合までのプロセスチェーン全体を習得している世界で唯一の企業です。

ハイドロキノン：芳香環とエーテル結合を与え、分子鎖に柔軟性を与えます。

DFBP とハイドロキノンは一緒になって PEEK の分子骨格を形成し、剛性と柔軟性の両方を兼ね備えています。

触媒: アルカリ金属炭酸塩

伝統的に、炭酸ナトリウムまたは炭酸カリウムが使用されます。

産業界では、より広いプロセスウィンドウを提供しながら効率的に反応を触媒できるため、炭酸カリウムと炭酸ナトリウムの混合系（複合塩触媒）がより一般的に使用されています。

反応溶媒:

ジフェニルスルホンは、反応に高温、非プロトン性の安定した環境を提供し、材料の均一な混合を保証します。

重合プロセスの概要:

塩の形成: まず、ハイドロキノンは、アルカリ金属塩 (炭酸カリウムなど) の作用により、より反応性の高いカリウムハイドロキノン塩に変換されます。

重縮合：高沸点のジフェニルブチレンスルホンを溶媒として、ハイドロキノネートカリウムが300～340℃の高温でDFBPと求核置換反応を起こし、KF（フッ化カリウム）を放出して分子鎖を継続的に成長させます。

後処理: 反応が終了した後、混合物を冷却し、粉砕し、洗浄して溶媒と副生成物の塩を除去します。最後に、約 140°C で真空乾燥して、純粋な高分子量 PEEK パウダーを生成します。

重合プロセスの核心は、不活性系内で分子鎖の段階的な成長を促進する正確な「段階的加熱」戦略の採用にあります。

IV. PEEK の適用範囲: ポリエーテルエーテルケトン (PEEK)

1.航空宇宙：誰もが認める「軽量化チャンピオン」

航空宇宙分野では、PEEK は金属材料の理想的な代替品となっており、その目的は、性能を損なうことなく、あらゆるグラムの重量に対抗するという 1 つの明確な目標にあります。

究極の軽量: PEEK の密度はわずか 1.3 g/cm3 で、アルミニウムより 50%、スチールより約 80% 軽量です。スチールをプラスチックに置き換えることで、燃料消費量と二酸化炭素排出量を大幅に削減できます。

過酷な環境に耐える: 260°C の長期動作温度、UL94 V-0 難燃性評価、優れた耐薬品性と耐疲労性を備えた PEEK は、航空機の過酷な動作条件に最適です。

特定の用途: ホイールフェアリング、カウリング、シートフレームなどの構造部品にすでに広く使用されています。その炭素繊維強化複合材 (CF/PEEK) は、航空機のドアの重量を 40% 削減することもできます。

2.医療機器：人体と調和する「理想の骨」

PEEK は「理想的な骨」として賞賛されており、従来の金属インプラントに伴う問題を効果的に解決します。整形外科、脊椎外科、脳神経外科、歯科で広く使用されています。

生体適合性と安全性: 人間の組織と適合し、拒絶反応を引き起こさず、永久インプラントに安全な素材です。

骨と同様の弾性率: 「応力遮蔽」効果を排除し、自然な骨治癒を促進し、患者自身の骨の萎縮を防ぎます。

放射線不透過性: CT/MRI スキャン中にアーチファクトが生成されないため、骨治癒の正確な術後の観察が容易になります。

特定の用途: 現在、主に椎間固定装置や頭蓋修復プロテーゼの製造に加え、歯科修復物や新しい 3D プリントによる個別化インプラントにも使用されています。

3.新エネルギー車：電気推進の「縁の下の力持ち」

新エネルギー車が軽量化と高集積化に向けて進化するにつれ、PEEK は航続距離を延ばし、安全性を確保するための理想的な素材として浮上しました。

電気推進システムの保護: 優れた高温耐性 (最大 260°C)、絶縁性、耐摩耗性を備えた PEEK は、電気モーター、エナメル線、ベアリングにとって重要な材料として機能し、重負荷下でも電気推進システムの安定した長期動作を保証します。

バッテリーと電子機器の保護: バッテリー パックのシールとコネクタに使用される PEEK は化学的腐食に耐え、バッテリー、モーター、制御システムの安全性を確保します。

従来のコンポーネントの代替: トランスミッション、真空ポンプ、シール、エンジン周辺機器などの従来のコンポーネントに広く使用されている PEEK は、重量を軽減し、信頼性を向上させるために金属を置き換えます。

4.エレクトロニクス、電気、半導体:

精密製造における「信頼できるパートナー」: PEEK は、絶縁特性、寸法安定性、高純度により、エレクトロニクス、電気、半導体業界で非常に人気があります。

ウェーハ製造およびチップテスト: ウェーハキャリアリング、固定具、その他のコンポーネントに使用され、高い清浄度を確保し、静電気を最小限に抑えます。チップテストソケットなどの重要なコンポーネントにも採用されており、正確な位置決めと優れた電気絶縁を実現します。

高性能ケーブルおよびコネクタ: 航空機の高電圧ケーブル、エンジンの耐熱コイル フレーム、および厳しい長期安定性要件を満たすその他の用途に使用されます。

5.工業生産とエネルギー:

過酷な動作条件に対応する「オールラウンダー」: 一般産業分野において、PEEK は過酷な動作条件に対する実証済みのソリューションです。

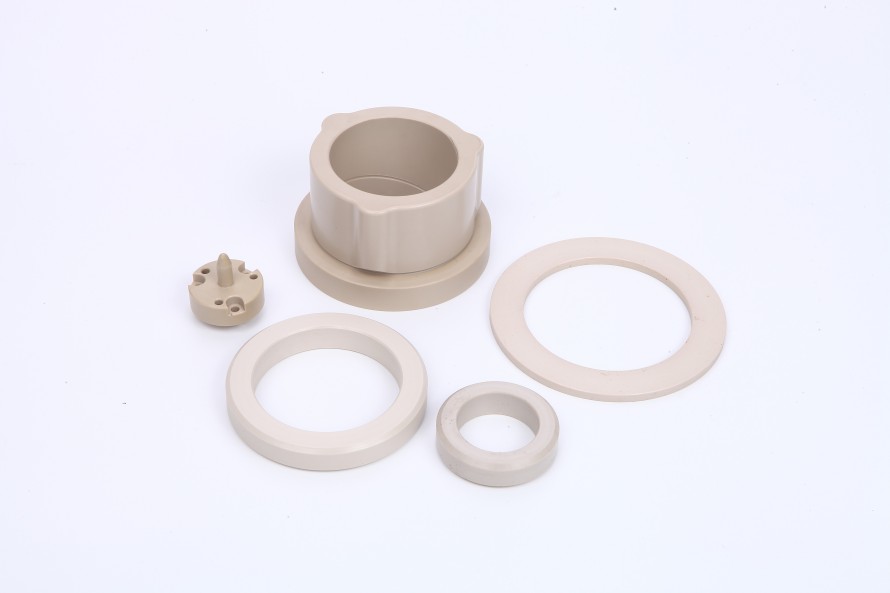

究極の潤滑とシール: 油圧シール、コンプレッサーのピストンリング、その他のコンポーネントの製造に使用され、優れた自己潤滑特性により潤滑剤添加剤が不要になります。また、化学、石油、ガス産業において優れた耐薬品性を発揮します。

エネルギーにおける新たな用途: PEEK は、その卓越した加水分解安定性と化学安定性により、海洋石油・ガス機器のコンポーネントや水素エネルギー システムのシールに最適な材料候補です。また、風力発電や深海の石油・ガス設備でも重要な役割を果たしています。

6.ヒューマノイドロボットなどの新興分野：

未来の「次のブルー オーシャン」の扉を開く: PEEK は、人型ロボット工学や商業宇宙探査などの最先端分野の中心となっています。

ヒューマノイドロボットジョイント: 調和減速機やベアリングケージの製造に理想的な材料である PEEK は、軽量で耐摩耗性が高く、剛性と柔軟性の最適なバランスにより、エネルギー消費を効果的に削減し、動作精度を向上させます。

ブレイン・コンピューター・インターフェースと商業宇宙飛行: PEEK で作られた頭蓋インプラントは、信号が干渉することなく通過することを可能にします。さらに、PEEK は商業宇宙船の構造支持体や熱保護コンポーネントの製造にも使用されています。
