Hony®G10/FR4エポキシ繊維ガラスシートは、ブ性ガラス布と臭素を含むエポキシ樹脂ラミネート（TG約130-C）を組み合わせています。 G10は、乾燥した湿度の高い条件下で一貫した品質と良好な電気特性を提供し、室温での高い曲げ、衝撃、結合強度を提供します。この製品は、ターミナルボード、ラップキャリア、ディスクおよびマイクロエレクトロニクスの研磨を含む、さまざまな構造、高湿度、および電気断熱用途に適しています。 NP510Aは、MIL-I-24768/27のタイプGFの要件に準拠しています。
このラミネート製品は、電気産業のアルカリガラス布がエポキシフェノール樹脂に浸ると、熱を押すことで形成されます。メカニックと誘電性の性能が高く、電気機械/電気機器の断熱構造成分として適用され、湿った環境条件と変圧器オイルの下で使用されます。
モデル番号：FR4/G10
タイプ：断熱シート
材料：エポキシ樹脂とグラスファイバー布
アプリケーション：高温
定格電圧：35kv
引張強度：340mpa
製品名：FR4/G10エポキシガラス繊維ラミネートシート
厚さ：0.5-100mm
サイズ：1020*1220mm、1020*2040mm、1220*2040mm、1220*2440mm
色：緑、黄色、黒、白
密度：1.9〜2.2g/cm3
可燃性：UL94V-0
認定：SGS
ガラス遷移温度：127℃
サンプル：利用可能
使用法：機械的、電気的、電子断熱構造部品
|
|
UNIT
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Flexural strength perpendicular to lamination ≥
|
|
|
|
|
|
|
|
|
|
|
|
Impact strength (charpy,Lengthwise)≥
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
After impregnated in water at 24h
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Voltage endurance perpendicular to lamination in transformer oil 1 min at 90±2℃≥
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Voltage endurance parallel to lamination in transformer oil 1 min at 90±2℃≥
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Product Name
|
FR4 G10 Epoxy glass fiber colthes laminated sheet and rod
|
|
Material
|
Epoxy resin with glass fiber clothes
|
|
Color
|
Natural green , Yellow , Black
|
|
Standard
|
NEMA.IEC
|
|
Grade
|
NEMA Grade: G10,FR4,IEC Grade:EPGC201, EPGC202
|
|
Thickness
|
0.3-100mm
|
|
Size
|
915*1220/1020*1220mm/1220*2440mm/1020*2040mm or Customized Size
|
hony®g10 / fr4エポキシ繊維ガラスシート機能：
より高い機械的特性。
優れた機械的作業性。
良好な耐熱性と水分耐性。
高温では、電動性能は安定しています。
より高い機械的特性と誘電特性。
機械的特性が高い中温度。
難燃性グレードはUL94 V0です
fグレードの耐熱性と耐熱性（120分）が180°に達します。
高い機械的パフォーマンス（曲げ、圧縮、横方向の強度のストレッチは330MPaを超えています）
オイルの高誘電特性（16 kV/mmの垂直誘電強度の25°）
hony®g10 / fr4エポキシ繊維ガラスシートアプリケーション：
モーターと電気機器の断熱部品
一般的な機械部品とギア、発電機、パッド、ベース、バッフル、発電機、トランス、フィクスチャ、インバーター、モーター
バッキングボード：PCB掘削機、プラスチック型、射出金型、射出成形機、テーブル研削盤、ICTガバナンス
強化シート：フィクスチャPFCのテスト、FPC
PCB柔軟な回路基板テスト処理の原材料には3 mm未満が使用されます
ニードルプレート、キャリアボード、断熱電子製品および電子製品
G10およびFR4のガラス布は、補強されたエポキシ自然であり、通常は黄色から薄い緑色です。最も汎用性の高いオールアラウンドラミネートグレードは、エポキシ樹脂バインダーを含む連続ガラス織物の布です。エポキシ樹脂は、主に吸水が事実上ゼロであるため、顕著な絶縁体になるため、エレクトロニクス分野で最も用途が広く広く使用されているプラスチックの1つです。
電気断熱特性を超えて、エポキシ樹脂は大きな寸法の安定性（通常は1％未満）と優れた接着特性を示します。 G10/FR4は、非常に高い機械的強度、良好な誘電損失特性、および優れた電気強度の特性を持ち、濡れて乾燥しています。
NEMAグレードG10とFR4の主な違いは、FR4がG10の射撃性グレードであることです。したがって、FR4はG10が求められる場所で安全に置き換えることができますが、G10は、FR4が求められている場合は決して置き換えられません。 G10はMIL-I-24768/2 GEEとFR4 MIL-I-24768/27 Gee-Fを満たしています。
G9には、優れた機械的特性に加えて、炎、熱、アーク、および最も強力なアルカリ溶液に対する高い耐性があります。濡れた条件下で優れた機械的特性が必要な場合に使用することをお勧めします。仕様：MIL-1-24768/1、
タイプGME。

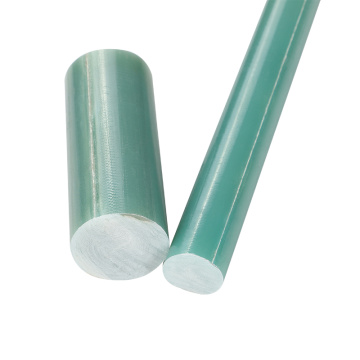

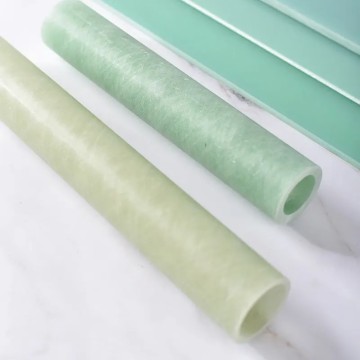

Hony Plasticは、CADの描画にもCNCを使用し、 + - 。005許容範囲にサイズにカットし、フルシートを大量に販売します。このG10およびFR4材料は、ロッドとチューブだけでなく、より薄くて厚い材料も利用できます。情報については、販売部門にお電話ください。
