異なる周波数の電磁波を吸収する複合材料

2024,12,01

異なる周波数の電磁波の99％以上を吸収する画期的な新しい複合材料

韓国材料科学研究所（KIMS）の科学者チームは、5G/6G、WiFi、オートパイロットレーダーを含むさまざまな周波数帯域からの電磁波の99％以上を吸収できる世界初の超薄膜薄膜複合材料を開発しました。、単一の素材を使用します。新しい電磁波吸収とシールド材料の厚さは0.5ミリメートル未満であり、3つの異なる周波数帯域で1％未満の低反射率と99％以上の吸収が高いことを特徴としています。

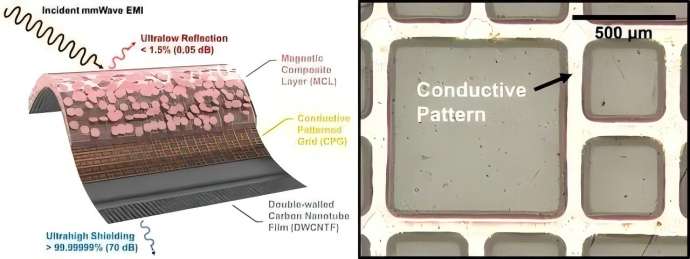

研究チームによって開発された電磁波の吸収とシールド材料の概念図、および設計された導電性パターン

Composite materials that absorb electromagnet

電子成分によって放出される電磁波は干渉を引き起こす可能性があり、その結果、近くの電子機器の性能が低下します。電磁シールド材料は、これを防ぐように設計されており、単に反射するのではなく、電磁波を吸収します。ただし、従来の電磁シールド材料は、電磁波の90％以上を反映しており、実際の吸収速度は通常10％という低さです。さらに、吸収速度が高い材料は、通常、電磁波の1つの帯のみを吸収します。

これらの制限を克服するために、研究チームは複数の周波数帯域で電磁波を同時に吸収できる複合材料を開発しました。この技術は、電磁波を吸収して排除し、二次干渉の問題を解決することができます。さらに、材料は薄く、軽く、柔軟性があり、耐久性があり、数千回折りたたまれて展開された後でも形状を保持しているため、ロール可能な携帯電話やウェアラブルデバイスに適しています。

研究チームによって開発された電磁波吸収およびシールド材料は、その薄くて柔軟な形状を示しています。その形状は、5,000の曲げテストの後も同じままです。

キムズの複合および融合材料研究部門のバイオンジンパーク博士とサンボクリー博士が率いる研究チームは、フェライトの結晶構造を変更して、望ましい周波数を選択的に吸収することにより磁気材料を合成しました。彼らは、電磁波の伝播を制御するために、膜の背面に導電性パターンを取り入れ、導電性パターンを膜の背面に組み込みました。導電性パターンの形状を調整することにより、特定の周波数での電磁波の反射を大幅に減らすことができます。材料の電磁波シールド機能をさらに強化するために、背面に高いシールド特性を備えたカーボンナノチューブフィルムも使用されました。

プロジェクトを主導したキムズの上級研究者であるバイオンジンパークは、「電磁波吸収とシールド材料の重要性は、5G/6G通信アプリケーションが拡大し続けているため、日々増加しています。このような材料は、自動運転車用のスマートフォンやレーダーなどのワイヤレス通信デバイスの信頼性を大幅に改善する可能性があります。」
