ヒューマノイド ロボットの材料選択: PEEK、PA66、PPS、POM、PC
2026,08,27
ヒューマノイド ロボットの材料選択の詳細な比較: PEEK が PA66、PPS、POM、PC に大きく後れをとっているのはなぜですか?
第 2 回ワールド ヒューマノイド ロボット ゲームのシナリオベースの競技では、ロボットが現実世界の環境 (家庭、ホテル、工場、消防/救助ゾーン) に足を踏み入れました。これらのイベントでは、単なる「スピード」のコンテストから、実際の「作業能力」のテストへと焦点が移りました。
タスクを実行するには継続的な関節の動きが必要ですが、そのような動きの基本的なサポートは使用される素材にあります。
エンジニアリングプラスチックの分野では、PA66 (ポリアミド 66)、PPS (ポリフェニレンサルファイド)、POM (ポリオキシメチレン)、および PC (ポリカーボネート) の 4 つの一般的な候補があります。それぞれに独自の長所と短所があります。しかし、事実上すべての重要な寸法においてそれらを上回る性能を発揮する材料が 1 つあります。それが PEEK (ポリエーテル エーテル ケトン) です。
私たちは、人型ロボットの観点からこれら 4 つの材料の限界を 1 つずつ分析し、PEEK がどこに優れているかを正確に調べます。
I. PA66: 吸水性が高く、寸法が不安定で、耐熱性が不十分です。
PA66 (ポリヘキサメチレンアジパミド) は、ナイロン 66 として広く知られている一般的なエンジニアリング プラスチックです。比較的低コストで優れた靭性と耐摩耗性を備えているため、幅広い産業用途に適しています。たとえば、ノルウェーの企業 1X Technologies が開発した家庭用ロボット Neo Gamma の筐体はナイロン織物でできています。
ただし、ロボットの関節に PA66 を使用すると、いくつかの重大な欠点が生じます。

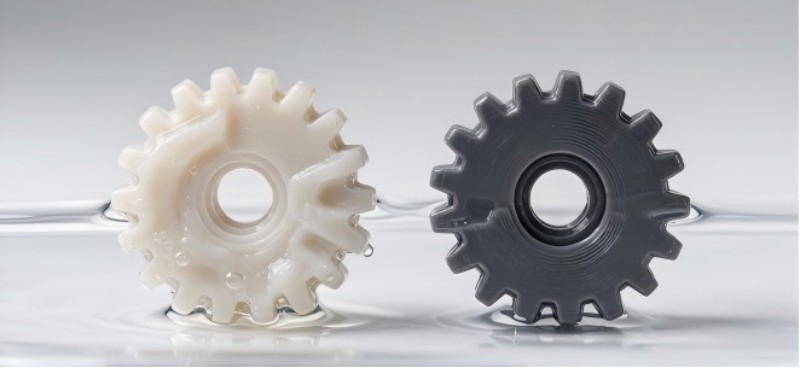

まず、吸水率が高すぎます。 PA66 の吸水率は 2.5% ～ 3.5% です。この素材は水分を吸収すると膨張し、寸法が変化します。ジョイントギアなど、正確な嵌合が必要なコンポーネントでは、ミクロンレベルの寸法偏差でもギアの噛み合いが悪くなり、騒音が増加し、精度が低下する可能性があります。ロボットが工場のフロアから湿度の変動が大きい屋外環境に移動する場合、PA66 コンポーネントの寸法の不安定性が重大な問題になります。
第二に、温度抵抗限界が低すぎます。 PA66のガラス転移温度は約50～60℃、長期使用温度は約80～100℃です。ただし、高速連続動作中は、ロボットの関節内の局所的な温度が 100°C を超える可能性があります。これは、接合領域の PA66 コンポーネントが軟化またはクリープを起こし、機械的特性の大幅な低下につながる可能性があることを意味します。
第三に、クリープの問題です。持続的な負荷の下では、PA66 にクリープが発生します。これは、材料が一定の応力の下で時間の経過とともに徐々に変形する現象です。ロボットの関節コンポーネントは長期間にわたって交互の負荷にさらされます。 PA66 のクリープ特性により、これらのコンポーネントが徐々に変形し、取り付けの精度が損なわれます。
PA66 はロボットのハウジングや重要ではない構造部品には適していますが、関節ギアやベアリングなどの精密伝達部品には適していません。
II. PPS：耐熱性に優れるが、脆性が高く靭性に欠ける。
PPS（ポリフェニレンサルファイド）は、200℃～240℃の長期使用が可能な耐高温エンジニアリングプラスチックであり、耐薬品性にも優れています。一見すると、PPS は PEEK の有力な代替品のように見えます。
ただし、PPS には脆いという重大な弱点があります。
第一に、ノッチ付き衝撃強度が低いということです。 PPS のノッチ付き衝撃強度は通常約 3 ～ 5 kJ/m² ですが、PEEK のそれは 4.2 kJ/m² を超えます。カーボンファイバー強化 PEEK はさらに優れた靭性を提供します。塑性変形によってエネルギーを吸収する PEEK とは異なり、衝撃荷重 (落下や衝突など) を受けると、PPS コンポーネントは脆性破壊を起こしやすくなります。
第二に、耐摩耗性については、性能基準を満たすように変更する必要があります。ニート PPS は優れた耐摩耗性を備えていません。ジョイントコンポーネントの摩耗要件を満たすには、PTFE (ポリテトラフルオロエチレン) や炭素繊維などの添加剤が必要です。対照的に、PEEK は固有の自己潤滑特性を備えており、改質剤を必要とせずにオイルフリー条件下で動作することができます。
第三に、処理ウィンドウが狭いです。 PPS は、結晶化速度が速い半結晶性プラスチックであるため、射出成形中に反りや残留応力が発生しやすくなります。これにより、高精度の嵌合が必要なジョイントコンポーネントの製造リスクが生じます。
PPSは、高温耐性のあるハウジングやブラケットなど、衝撃を嫌うロボット部品への使用に適しています。しかし、ジョイントトランスミッションシステムにおいては、その脆弱性が避けられない欠点となります。
Ⅲ． POM：耐低温性、強度不足、高温劣化
POM (ポリオキシメチレン) は、自己潤滑特性と耐摩耗性で知られており、ギアやベアリングによく選ばれています。また、PEEKよりも一桁安いです。ただし、POM にはロボット アプリケーションにおいて明らかな欠点があります。
まず、耐熱性が不十分です。 POM の融点は約 165 ～ 175°C、長期使用温度範囲は約 80 ～ 100°C です。この範囲は、ロボットの関節の連続動作を伴うシナリオには不十分です。これらの接合部で発生する高温により、POM コンポーネントが軟化したり、変形したり、破損したりする可能性があります。
第二に、高温で劣化するリスクがあります。 POMは150℃を超える温度にさらされると熱劣化が始まり、ホルムアルデヒドガスが発生します。これは、パフォーマンスの問題だけでなく、安全性や環境上の懸念も引き起こします。ロボットの密閉空間内では、ホルムアルデヒドが放出され、ユーザーと機器自体の両方に潜在的な危険が生じます。
第三に、その強度は関節が受ける負荷を支えるのに不十分です。 POM の引張強度は約 60 ～ 70 MPa ですが、未加工の PEEK の引張強度は 90 ～ 100 MPa であり、強化すると 160 MPa を超えることがあります。その結果、POM にはロボットの関節で遭遇する耐荷重シナリオに必要な強度余裕がありません。
POM は、周囲温度で低負荷および低速度で動作するギアやベアリングには適していますが、その性能限界は、高負荷および高温で頻繁に高速動作するヒューマノイド ロボットのジョイントの要件を大幅に下回っています。
IV. PC：耐食性、耐摩耗性が悪く、応力亀裂が発生しやすい
PC (ポリカーボネート) は、その高い衝撃強度と透明性で知られており、ハウジングや保護コンポーネントに一般的に選択されています。たとえば、フランスの Ensta ParisTech と Flowers Lab が設計した Poppy ロボットは 3D プリントされた PA 部品を利用していますが、ロボットのケーシングや表示窓には PC がよく検討されています。
ただし、重要なロボット コンポーネントで PC を使用するには 3 つの障害があります。
まず、耐薬品性が劣ります。 PC は、多くの有機溶媒 (アセトンやトルエンなど) にさらされると溶解したり、応力亀裂が生じたりします。工場環境では、切削液、潤滑剤、洗浄剤などの化学物質が遍在しています。このような環境では、PC コンポーネントにひび割れや故障が発生しやすくなります。
第二に、耐摩耗性が不十分です。 PCは表面硬度が低く、摩擦係数が高いため、ギアやベアリングなどの摩擦が起こりやすい部品には適していません。ジョイントアセンブリでは、PC の摩耗率は PEEK の摩耗率よりも大幅に高くなります。
第三に、ストレスクラッキングです。 PC は射出成形後に残留内部応力が発生しやすく、化学環境や持続的な負荷にさらされると応力亀裂が発生する可能性があります。このタイプの亀裂は遅れて発生することが多く、数カ月または数年使用した後に突然発生する可能性があります。長期にわたる信頼性の高い動作が必要なロボットの関節にとって、これは制御不能なリスクを意味します。
PC はロボットのハウジングや透明な観察窓などの非摩擦コンポーネントには適していますが、共同伝送システムでの使用には適していません。
V. 5 つの次元にわたる比較: PEEK が唯一のオールラウンダーである理由
5 つの材料を 1 つの表で比較すると、違いがすぐにわかります。
この表に示すように:
・PA66は吸水性、耐熱性が著しく劣るため、精密接合部品には不向きです。
・PPSは靭性や自己潤滑性に欠けるため、脆性破壊の危険性が高くなります。
・POMは耐熱性が低く、高温になるとホルムアルデヒドを放出し、強度が不十分です。
· PC は耐薬品性と耐摩耗性が低く、応力亀裂が発生する制御不能なリスクがあります。
・PEEKは、耐熱性、強度、吸水性、自己潤滑性、耐食性、難燃性の6つの性能を同時に実現する唯一の素材です。
現実世界のシナリオを考えてみましょう。連続動作中、ロボットの関節の局所温度は 120 ～ 150°C に達する可能性があります。これらの温度では、PA66 は動作限界に近づき、機械的特性が大幅に低下します。 POM は分解温度に近づくと、ホルムアルデヒドが放出される危険性があります。また、PC のガラス転移温度 (Tg) は 145°C ですが、120°C を超えると長時間使用するとクリープが発生する傾向があります。 PPS は熱に耐えることができますが、その固有の脆さにより、衝撃荷重下での信頼性が制限されます。 PEEK だけが 150°C 以上でもほとんど劣化せずに機械的特性を維持し、安定した長期動作を保証します。
PEEK は、単一のカテゴリーで単に僅差で勝利するだけではありません。むしろ、すべての重要な性能次元にわたってロボット関節用途のしきい値要件を満たしているか、それを上回っています。だからこそ、かけがえのない存在なのです。
VI.結論
PA66 は安価ですが、湿気を吸収しやすいことと耐熱性が限られていることが大きな欠点です。 PPSは耐熱性に優れていますが、脆い性質があります。 POM は自己潤滑性がありますが、高温で劣化します。 PCは透明ですが耐食性がありません。すべてのエンジニアリング プラスチックには独自の「コンフォート ゾーン」がありますが、ヒューマノイド ロボットのジョイントの動作条件 (高温、重荷重、高周波動作、腐食環境、精密な嵌合など) は、単一の材料のコンフォート ゾーンの外にあります。
PEEK は高価ですが、すべての重要な寸法にわたる要件を満たす唯一の材料です。材料選択の背後にある論理は、「どれが安いか」ではなく、「どれが実際に機能するか」です。ジョイントコンポーネントが湿気による膨張により 3 か月後にギアが動かなくなったり、熱劣化によりホルムアルデヒドが放出されたり、応力亀裂により故障したりする場合、「安い」ということはもはやお買い得ではありません。
人型ロボットは量産化に向けて進んでいます。生産が数百単位から数万、数十万単位にスケールアップするにつれて、材料選択における誤差の許容範囲は大幅に狭まります。接合部に使用されるすべての材料は、24 時間連続稼働の過酷な動作に耐える必要があります。
PEEK の役割は明確に定義されており、ケーシングや装飾トリムを目的としたものではありません。その代わりに、ジョイントギア、ベアリング、トランスミッション部品、センサーハウジングなど、故障するとロボットが動かなくなる重要なコンポーネントに利用されています。
材料科学の分野では、「完璧な」材料などというものは存在せず、「適切」な材料のみが存在します。 PEEK は、人型ロボットの関節の動作条件に最も適した材料です。
