PAEK 一方向テープは、340°C の低融点と 2000MPa の超高強度により、航空宇宙および医療インプラント分野を再構築しています。 Victrex の LMPAEK テクノロジーは、航空機の外板の製造時間を 60% 短縮し、3D プリントされた脊椎固定装置の骨細胞の内方成長率を 40% 向上させ、100% リサイクル可能です。金属の強度とプラスチックの加工性を融合したこの注目すべき素材は、工業生産の限界を押し広げています。」

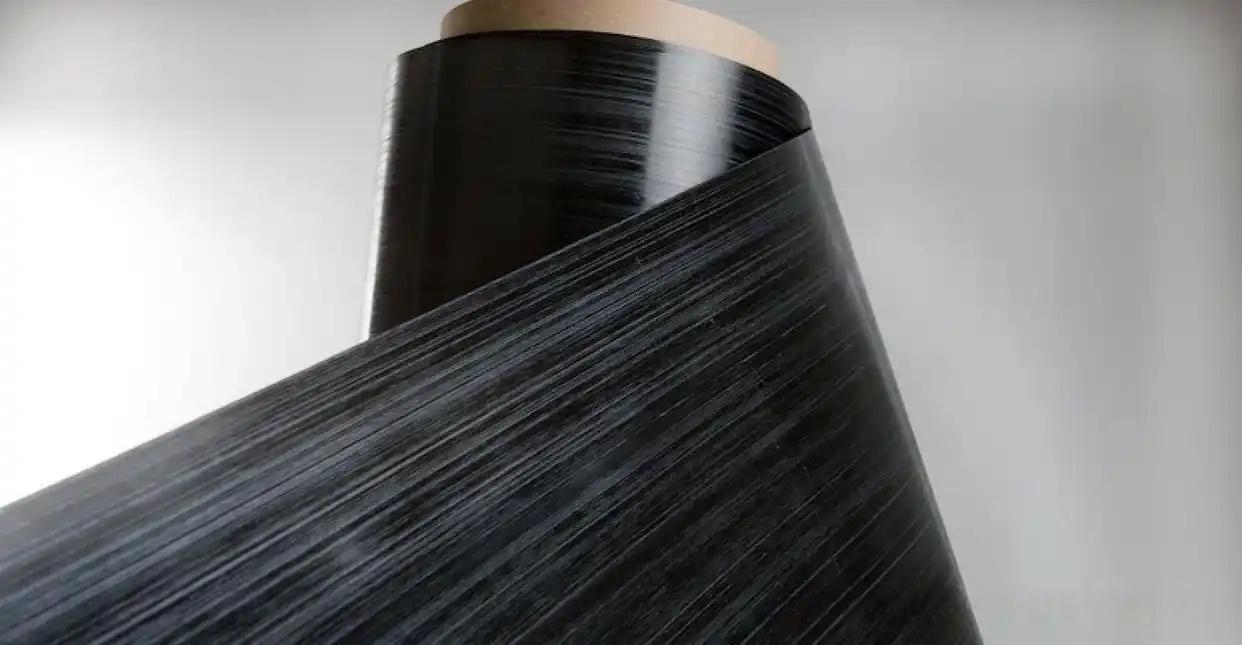

ポリアリールエーテルケトン（PAEK）材料は、代表的な高性能熱可塑性ポリマーとして、近年一方向テープの分野で革新的な応用可能性を実証しています。その中でも、Victrex の LMPAEK (低融点ポリアリルエーテルケトン) テクノロジーは、従来の加工上の制約を克服し、航空宇宙、医療用インプラント、エネルギー機器分野に軽量特性と高強度を組み合わせた革新的なソリューションを提供しています。この記事では、PAEK UTM の材料特性、加工上の利点、一般的な応用シナリオを詳しく掘り下げ、この高度な複合材料がどのように工業製造の境界を再定義しているかを明らかにします。
I. PAEK 一方向テープの材料科学の基礎 PAEK ファミリには、PEEK (ポリエーテルエーテルケトン) や PEKK (ポリケトン ケトン) などのメンバーが含まれており、その分子構造内の芳香環とケトン基が材料特性の独特な組み合わせをもたらします。これらのポリマーが溶融押出によって一方向テープに加工されると、連続繊維 (通常はカーボンまたはガラス) が一方向に整列し、高度に配向した強化構造が形成されます。 Victrex の LMPAEK テクノロジーは、280°C を超えるガラス転移温度を維持しながら、最適化された分子鎖構造により溶融温度を約 340°C (標準 PEEK より 20 ～ 30°C 低い) まで低下させます。この特性により、高温耐性を維持しながら、オートクレーブ成形に必要なエネルギー消費量が大幅に削減されます。
機械的特性の点では、PAEK 一方向テープは 2000 MPa を超える引張強度と 120 GPa を超える弾性率を示し、比強度はチタン合金の 5 倍です。この特性は、樹脂マトリックスと繊維の間の完全な界面結合に由来します。PAEK の溶融粘度特性により、繊維表面への完全な含浸が可能になり、冷却時に機械的に結合した構造が形成されます。英国に本拠を置く Victrex のテスト データによると、同社の APC-2 シリーズ PEEK 一方向テープは 150°C の室温強度の 85% 以上を保持します。この耐熱老化性は、エポキシ樹脂ベースの複合材料の耐熱老化性を大幅に上回ります。
II.画期的な加工の利点 従来の熱硬化性プリプレグは、厳しい低温保管条件と限られた加工ウィンドウを必要としますが、PAEK 一方向テープはこの状況に革命をもたらしました。その熱可塑性の性質により、次の 3 つの主要な利点がもたらされます。
1. **無制限の保存期間**: -18°C の冷蔵が必要なエポキシ プリプレグとは異なり、PAEK 一方向テープは性能を低下させることなく室温で何年も保存できます。航空宇宙メーカーであるエアバス社のケーススタディでは、A350XWB 翼前縁に使用された PEEK 一方向テープにより在庫回転サイクルが 18 か月に延長され、サプライ チェーン管理コストが大幅に削減されたことが実証されています。
2. **ラピッドプロトタイピング機能**: 赤外線加熱またはレーザー支援配置技術を採用する場合、LMPAEK 一方向テープは 90 秒以内に溶融圧縮サイクルを完了できます。ドイツ航空宇宙センター (DLR) の研究によると、この素早い成形特性により航空機の外板の製造時間が 60% 短縮され、同時に再加工が可能になります。溶融温度まで加熱することで層間の欠陥が除去され、これは熱硬化性材料では達成できない機能です。
3. **環境適合性**: PAEK ベースの複合材料は、物理的な粉砕とそれに続く再溶解によって 100% リサイクルできます。 Victrex がフランスの Safran Group と協力して開発したリサイクル プロセスでは、PEEK 一方向テープが 3 回のリサイクル サイクル後でも元の機械的特性の 92% を保持していることが実証されています。この特性により、それらは欧州連合のクリーン スカイ イニシアチブにとって重要な素材となっています。
Ⅲ．業界を超えたアプリケーション分析 航空宇宙分野は、PAEK 一方向テープの主要なアプリケーション ドメインとして浮上しています。ボーイング787ドリームライナーの胴体骨組みには、アルミニウム合金の代わりにPEEK一方向性テープを採用し、耐落雷性を高めながら30％の軽量化を実現しました。さらに注目すべきは、新世代エンジン ナセルの音響ライニング構造には、PEEK 一方向テープとハニカム コアを組み合わせたサンドイッチ設計が採用されているということです。減衰特性を利用して、騒音レベルを 15 デシベル低減します。
医療インプラントの分野では、炭素繊維強化 PEEK 一方向テープが整形外科用器具の標準を再定義しています。その弾性率 (約 50 GPa) は人間の骨の弾性率 (10 ～ 30 GPa) に完全に一致し、従来のチタン合金インプラントに伴う「応力シールド」効果を排除します。 2024 年に、3D プリントされた一方向 PEEK テープから製造された多孔質構造を利用した FDA 承認の脊椎固定装置が、骨細胞の内方成長率の 40% 増加を達成しました。この画期的なアプリケーションは、Nature Materials の年間トップ 10 医療材料イノベーションの 1 つに選ばれました。
エネルギー業界では、PAEK 一方向テープは深海の石油およびガスのパイプラインの修復において独自の価値を実証しています。メキシコ湾での操業中、シェルは現場で巻き付けおよび硬化技術を採用し、PEEK 一方向テープで強化された複合スリーブを使用して腐食したパイプラインを修復しました。 H2S 酸性環境に対する耐性により、パイプラインの寿命が 20 年に延長されました。同様に注目に値するのは風力発電分野です。シーメンス ガメサの最新の 14MW オフショア タービン ブレードは、メイン スパーのハイブリッド ラミネート設計を特徴としています。重要な耐荷重領域に PEEK 一方向テープを適用することで、ブレードの重量が 8 トン削減され、疲労寿命が 2 倍以上に延びます。
IV.技術的な課題と将来の展望 PAEK 一方向テープは、その大きな利点にもかかわらず、依然としてコストが高いため、広く普及するには依然としてボトルネックに直面しています。業界は 2 つの重要なブレークスルーを通じてこの問題に取り組んでいます。1 つは、Victrex の第 2 世代 LMPAEK により原材料コストが 35% 削減されることです。第二に、自動配置装置の進歩により、材料の使用率が 60% から 95% に増加しました。日本の東レとドイツの Cevotec の共同開発により開発されたファイバーシート敷設技術により、複雑な曲面コンポーネント内で PAEK 一方向テープを 0 度の誤差で配向し、積層することが可能になります。
PAEK一方向テープの市場は、電気自動車のバッテリーケースや水素燃料タンクなどの需要の急増により、今後5年間で年間成長率12.7%で拡大すると予測されています。さらに破壊的なのは、自己検知型スマート複合材料の開発が進行中であることです。英国の国立複合材料センター (NCC) は、リアルタイムで構造損傷を監視できるカーボン ナノチューブを埋め込んだ PEEK 一方向テープを研究しています。この材料は、次世代航空機の構造健全性管理システムを再定義する可能性があります。
分子構造の革新から大規模応用まで、PAEK 一方向テープは実験室研究と工業化の間の「死の谷」の橋を架けています。彼らの技術進化の軌跡は、明確な傾向を示しています。材料科学のブレークスルーが革新的な製造プロセスと出会うとき、従来の理解を超えたエンジニアリングソリューションが必然的に生まれます。金属強度とプラスチック加工性を融合したこの注目すべき材料は、21 世紀の複合材料の新しいパラダイムを確立しています。
