どの製品ラインがさまざまな PTFE フィラーに適しているか
2026,02,23
1. ガラス入りPTFE
互換性のある製品ライン (最も一般的な)
(1)バルブ製品群：バルブシート・シールシート（ボールバルブ、バタフライバルブ、チェックバルブ等） ガラス繊維強化によりバルブシートの耐圧性を高める最も一般的な手法の一つ。
(2)ポンプ/バルブ用耐摩耗部品：ベアリング/ブッシュ、サポートリング、ガイドリング、ウェアプレート、ポンプケーシングライナー、フィルターハウジングなど。
(3) ガスケット/静的シール: より低いクリープとより安定した寸法が必要な用途。
このルートは何を「補足」するのでしょうか？
主な強化点: 耐クリープ性/耐コールドフロー性、圧縮強度、寸法安定性、耐摩耗性 (純粋な PTFE と比較)。
2. 炭素繊維入りPTFE
業界内では、「カーボン充填」はカーボンパウダーを指すこともあれば、カーボンファイバーを指すこともあります。
適切な製品ライン
(1)ダイナミックシール製品ライン（回転・往復）：
耐摩耗性、耐押出性、および頻繁な起動/停止サイクルを必要とする高圧用途向けの PTFE シール/リップ シール/スプリング付シール。
(2)オイルフリー・低オイルコンプレッサー製品群：
PTFEピストンリング、ガイドリング・サポートリング、ウェアリング等（耐摩耗性、耐温度性、低潤滑性重視）。
(3)軸受・摺動部品：PTFEの低摩擦特性を維持しながら、より高い耐荷重性と寸法安定性が求められる用途。
このルートは何を「補足」するのでしょうか？
一般的な利点: 圧縮強度の向上、耐摩耗性の向上、クリープ挙動の軽減。多くの場合、(特定の配合に応じて) 優れた熱伝導性または低い浸透性を伴います。
3. カーボン充填 PTFE (カーボン、代表的にはカーボン粉末/カーボンブラックなどを指します)
適切な製品ライン
(1)ポンプ・バルブ部品：「耐摩耗性の向上＋比導電率・帯電防止性」が求められるシートリング、シールリング、ウェアリング、ブッシュなど。
(2) シール部品 (動的シール/高圧押出耐性): 動的および高圧シールリングにはカーボン充填 PTFE が一般的に使用されます。
(3) ESD/導電経路が必要な部品: カーボンベースのフィラーにより、PTFE が絶縁体から導電性/静電気散逸材料に移行します (程度は配合によって異なります)。
このアプローチは何を「補足」するのでしょうか？
一般的な利点: 耐摩耗性の向上、耐クリープ性の向上、優れた熱伝導性、および導電性/帯電防止特性を実現する可能性。
4. グラファイト入り PTFE
適切な製品ライン
(1) 油圧/空圧シールライン: ピストン/ロッドシール、ウェアストリップ/ガイドストリップ、ロータリーシールなど、特に低潤滑または乾燥摩擦傾向の条件に適しています。
(2) バルブおよび柔らかい合わせ面の用途: グラファイトはより優れた潤滑特性を示し、より穏やかな摩擦界面が求められる柔らかい合わせ面を含む特定のシナリオでより有利になります。
このルートは何を「補足」するのでしょうか？
コア値: 摩擦係数を大幅に低減し、自己潤滑性を強化します。耐摩耗性の向上は、多くの場合、カーボンまたは構造用充填剤とブレンドするとより顕著になります。
5. カーボン/グラファイトブレンド + カーボングラファイト充填
適切な製品ライン（汎用性が高い）
(1)すべり軸受・ブッシュ・スラストワッシャー：乾湿両用、低潤滑条件に適し、「汎用耐摩耗性・低摩擦軸受材料」として多く採用されています。
(2)コンプレッサー/オイルフリーレシプロ：ピストンリング、ライダーリング、ガイドリングなど。
(3)シール：動的シールと静的シールの両方に適しており、特に「耐摩耗性+低摩擦+耐押出性」のバランスの取れた組み合わせが必要な場合に最適です。
このルートは何を「補足」するのでしょうか？
カーボンバイアス構造は耐摩耗性を示し、グラファイトバイアス構造は潤滑を提供します。配合により、耐荷重能力、耐摩耗性、摩擦特性の間でよりバランスのとれたエンジニアリング上の妥協が可能になります。
6. PTFE（青銅入り）
適切な製品ライン (典型的な「高負荷/高PV/放熱」アプリケーション)
(1)重荷重すべり軸受・ガイドレール：スライダ、ガイドレールライナー、すべり軸受、ブッシュ、ガイド部品（特に油圧システムのリニアガイド・摺動部品に多い）。
(2) 油圧システムの摩耗部品/シール サポート: ガイド リング、摩耗リング、ダスト/摩耗ストリップなど (配合による)。
(3) コンプレッサーのピストン リング/ベアリング ブッシュ: 一部の文献では、ピストン リング、ブッシュ、ベアリングなどの一般的な用途としてブロンズ充填 PTFE が挙げられています。
このルートは何を「補足」するのでしょうか？
一般的な利点: 耐荷重能力、耐摩耗性、熱伝導性 (摩擦熱の放散を助ける)、潜在的に導電性が向上します。
7. MoS₂ (二硫化モリブデン) 充填/微量相乗効果 (ガラス繊維/ブロンズ/カーボンとブレンドされることが多い)
適切な製品ライン
(1)自己潤滑軸受/スラストワッシャー/摺動部品：特に頻繁な発停サイクル、低速重荷重、スティックスリップ現象が発生しやすい用途では、摩擦をさらに低減し、始動トルクを向上させるためにMoS₂が一般的に使用されます。
(2)ピストンリング/シールリング：ガラス繊維や青銅との相乗効果で潤滑相として機能し、全体の摩擦性能と摩耗性能を向上させます。
(3) 真空/航空宇宙およびその他の極端な乾式摩擦条件: MoS₂ は、真空環境における典型的な固体潤滑剤としての実績があります (特に PTFE システム内では、通常は複合形態で現れます)。
このルートは何を「補足」するのでしょうか？
MoS₂ の中心的な価値は固体潤滑にあり、始動停止時の摩擦と摩耗を軽減しながら材料の滑り性を向上させます。多くのシステムでは、ガラス繊維またはブロンズと組み合わせて、強度/耐摩耗性と低摩擦を同時に達成する相乗的な添加剤として機能します。
8. セラミック入りPTFE（Al₂O₃ / SiCなど）
このルートは、実際にはエンジニアリングの観点から 2 つの主要な製品の方向性に分かれており、ビジネス ラインごとに個別に検討できます。
A. 機械的耐摩耗性/ベアリング用途 (Al₂O₃、SiC などの硬質セラミック粒子)
互換性のある製品ライン
(1) 海洋/水潤滑軸受ライン: 研究により、PTFE が海水潤滑軸受の候補材料であることが明確に特定されており、Al₂O₃ などの充填剤によって耐摩耗性が向上し、より高い負荷と耐用年数の延長に対する要求に応えます。
(2) 高摩耗摺動コンポーネント/耐摩耗性ブッシング/摩耗パッド: セラミック粒子/ナノアルミナ充填 PTFE は、PTFE の固有の摩耗の弱点に大きく対処するために、摩擦と摩耗の研究に使用されています。
このルートは何を「補足」するのでしょうか？
(1) 基本原理は、「硬質粒子が耐摩耗性と負荷時の表面安定性を向上させる」というもので、摩耗、境界潤滑、および水や海水などの媒体が関与するシナリオに適しています。
(2) 実験データと蓄積された証拠は、PTFE 複合材料の耐摩耗性の向上における SiC などのフィラーの有効性も示しています。
B. 電子高周波基板の方向性（セラミック充填 PTFE ラミネート）
互換性のある製品ライン
高周波/マイクロ波 PCB 基板 (レーダー、アンテナ、77 ～ 79 GHz など): 低誘電損失、安定した誘電特性、強化された熱伝導率を実現するために、セラミック充填 PTFE 複合材料が採用されています。
このルートは何を「補足」するのでしょうか？
このカテゴリの「セラミック充填 PTFE」は、従来の機械的耐摩耗性ではなく、主に電気的性能と熱管理を重視しています。製品の形態は通常、銅張積層板/積層基板システムで構成されます。
9. ステンレス鋼粉末入り PTFE
互換性のある製品ライン
(1) 極端な負荷/高温液体/蒸気条件用のシートとシール: ステンレス鋼粉末充填は強度と安定性を大幅に向上させるため、高負荷、高温環境におけるシート、シール、および同様のコンポーネントに適していると説明されています。
(2) ベアリング/ブッシング/摩耗部品: 適切な熱/電気伝導性を維持しながら、高負荷時の PTFE コールドフローを大幅に抑制する必要がある場合は、このオプションを検討してください。
このアプローチは何を「補足」するのでしょうか？
一般的な利点: 寸法安定性の向上、クリープ/コールドフローの低減、耐摩耗性の向上、硬度と圧縮強度の向上、熱/電気伝導率の向上。
10. 製品ライン別のバックトラック: 一般的な構成の組み合わせ
(1)バルブシート・バルブ内部構造
一般的な耐圧性と耐クリープ性: ガラス繊維入りコンパウンドが好ましい (業界標準の慣例)。
トルクを低減/始動停止摩擦を改善するには: グラスファイバー + 微量 MoS₂、またはカーボン/グラファイト システム (媒体および嵌合コンポーネントに応じて)。
蒸気/高温液体 + 高負荷: ステンレス鋼の粉末を充填したコンパウンドを検討できます。
腐食性の高い媒体: ブロンズのオプションには注意してください (通常、耐薬品性が劣ります)。
(2)油圧・空圧シール（ロッド・ピストンシール、ガイドバンド・ウェアリング）
低摩擦/自己潤滑性のガイダンス: グラファイトおよびカーボングラファイト複合材料が一般的に使用されます。
より高い耐荷重と強化された押出抵抗: 摩擦を低減するために必要な箇所に MoS₂ を層状にしたカーボンファイバー/カーボンベースの補強材。
放熱を必要とするヘビーデューティガイド: ブロンズフィラーはガイドレール/スライドコンポーネントによく使用されますが、媒体の適合性を事前に確認する必要があります。
(3)滑り軸受
乾式摩擦/最小限の潤滑: カーボン + グラファイト (より多用途)、またはグラファイトベースの配合 (低摩擦)。
高負荷/高PV/熱伝導率が必要: ブロンズベースの配合。より極端な負荷に対しては、ステンレス鋼粉末配合を考慮することもできます。
水/海水潤滑: セラミック (Al2O3 など) を充填した配合物は徹底的な評価を保証します。
(4)オイルフリーコンプレッサー（ピストンリング・ライダーリング）
カーボンファイバー強化、カーボン + グラファイトは一般的な高周波の組み合わせです。 MoS₂ は潤滑相乗剤として機能する可能性があります。
ブロンズはピストン リング/ベアリングの用途にも使用できますが、中程度の適合性と耐薬品性の閾値を優先する必要があります。
(5)電子高周波材料（銅張積層板・マイクロ波基板）
セラミック充填 PTFE 複合積層板は、標準的なアプローチ (低損失、安定した誘電特性など) を表します。

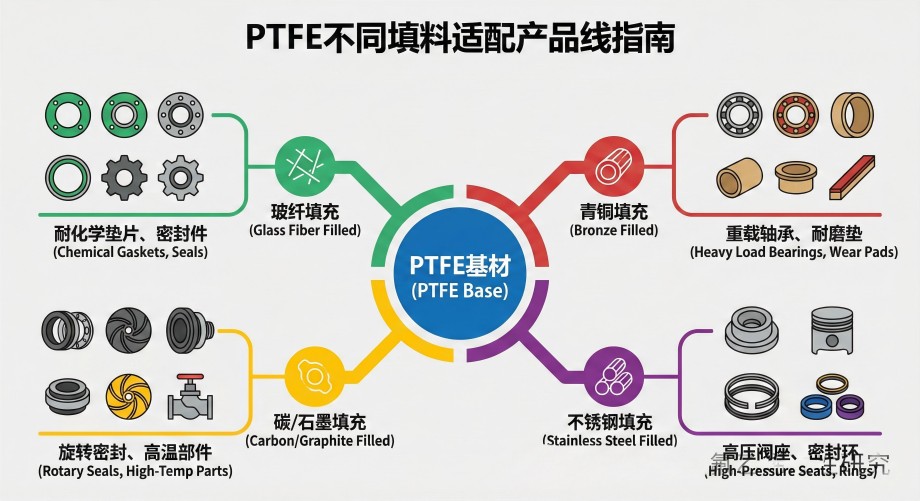

クイックリファレンスガイド
• ガラス繊維: バルブシート/サポートリング/摩耗部品の「耐クリープ圧力ベースライン」。
• カーボンファイバー: オイルフリーコンプレッサーの動的シールと摩耗補強のための「高負荷動的ベースライン」。
• グラファイト: 摩擦低減と自己潤滑のための「低摩擦ベースライン」で、シーリング/ガイド バンドに好まれます。
• カーボン/カーボン + グラファイト: 耐摩耗性 + 低摩擦 + (潜在的に) 帯電防止特性を提供する「ユニバーサル ベアリング/シール ベースライン」。
• ブロンズ: 高負荷/PV および熱放散用の「ヘビーデューティーベアリングのベースライン」ですが、耐薬品性には注意が必要です。
• MoS₂: 摩擦/始動-停止/スティックスリップ動作を微調整する「潤滑相乗剤」として機能し、多くの場合ガラス繊維/ブロンズ/カーボンと混合されます。
• セラミックス (Al₂O₃/SiC): 高耐摩耗性軸受 (海水潤滑を含む) または高周波積層板 (電気的性能重視)。
• ステンレス鋼粉末: 熱伝導性と電気伝導性を同時に備えた、極端な負荷および高温 (蒸気を含む) に対する強度/安定性ルート。
