GPO-3 の 2 つの主な利点

2026,02,25

業界内では、多くの人が GPO-3 を絶縁材料として認識していますが、その広範な用途と使用範囲は不明のままです。国際絶縁規格に準拠した現代の「グリーン」基板材料として、GPO-3 は非常に高い絶縁特性を備えています。これは議論の余地のない事実です。これに加えて、産業企業内で一般的に使用される断熱製品として、GPO-3 シート材料は通常の断熱材料にはない特性を備えています。まさにこれらの特性により、GPO-3 は他の断熱材よりもはるかに広範囲に適用できます。以下に、GPO-3 のメーカーである Yoda Insulation が、GPO-3 の 2 つの重要な特徴的な利点を概説します。

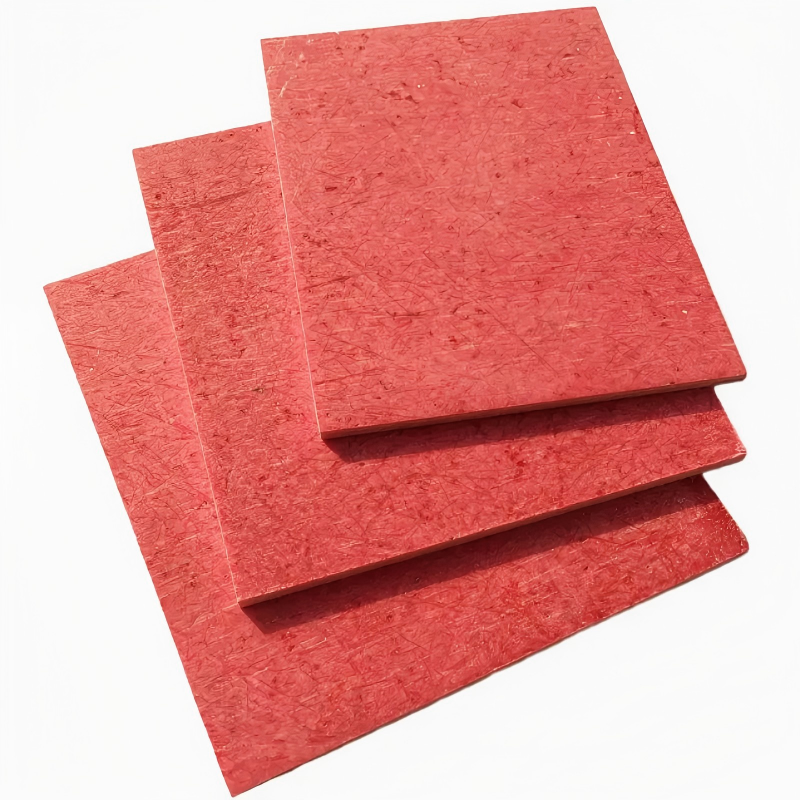

まず、GPO-3 は高温多湿に対する耐性を示します。多くの電気機器は長時間の動作中に熱を発生します。一部のユニットは過度の過熱により動作または動作の一時停止を必要とする場合がありますが、他のユニットでは持続的な熱ストレスにより部分的な回路の焼損が発生する可能性もあり、これは非常に危険なシナリオです。さらに、雷雨、大雨、降雪時には、多くの機械が動作不能になります。導電性または湿った状態では回路のリスクが高まり、多くの作業の中止が必要となり、日々の作業の効率や進捗に悪影響を及ぼします。 GPO-3自体は、高温耐性、耐湿性などの特性を備えた安定性の高い絶縁体です。これにより、このような悪天候下でも電気機器が正常に機能し続けることが保証されます。

第二に、GPO-3 は非常に安定した絶縁特性を示します。米国の関連安全当局による厳格な品質検査を受けており、国際的なグリーン環境製品に指定されています。耐漏洩電流定格は600Vで、異常時でも電気機器の安定した動作を保証します。さらに、絶縁製品の品質はさまざまですが、GPO-3 は他の絶縁体に比べて比類のない利点を備えており、他の製品では真似できない絶縁安定性を提供します。

北米の開閉装置における GPO-3 絶縁パネルの適用

北米の標準開閉装置では、難燃性、耐トラッキング指数、その他の特性に関する明示的な試験仕様により、絶縁材料に厳しい要件が課されています。北米の開閉装置では、通常、SMC 絶縁板は使用されません。代わりに、GPO-3 が使用されます。 SMC と比較して、GPO-3 は優れたパフォーマンスを提供します。 PLC (パフォーマンスレベルカテゴリ) は、UL イエローカード認証に基づくパフォーマンスグレードを示し、イエローカード PLC はグレード 0-1-2-3-4 に分類されます。 GPO-3 は最高グレードのレベル 0 を実現します。さらに、熱線点火 (HWI) 基準とハイアンプアーク点火 (HAI) 基準の両方がレベル 0 の要件を満たす必要があります。

熱線点火 (HWI) は、電熱線またはその他の熱源にさらされたときの材料の難燃性を評価するための試験方法です。熱線点火 (HWI) の点火性には、プラスチックの試験片にニッケル線を巻き付け、それに指定された電流を流すことが含まれます。材料の難燃性は、燃焼が始まるまでの時間に応じて等級分けされます。 1 ～ 2 分の時間がグレード 1 に相当し、7 ～ 15 秒がグレード 4 に相当します。数値グレードが高いほど、可燃性が高いことを示します。グレード 0 では 120 秒を超える時間が必要です。

UL746 規格の HAI (ハイアンプアーク点火) は、一般に高電流アーク点火と呼ばれ、試験片に隣接して高電流アークを通過させる必要があります。材料は、発火に達するまでに必要なパス数に基づく難燃性に従って分類されます。分類番号が小さいほど、耐燃焼性が高いことを示します。

GPO-3の採用により、絶縁性能と高い機械的強度を両立し、必要なサポートの数を削減するとともに、高い耐アーク性を実現します。

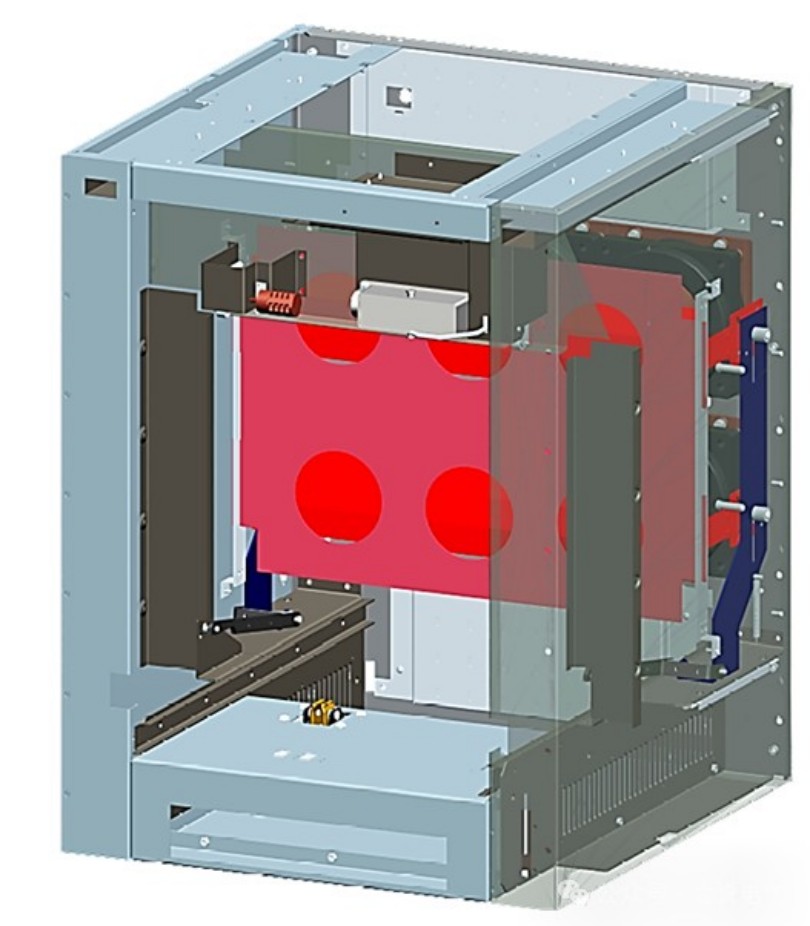

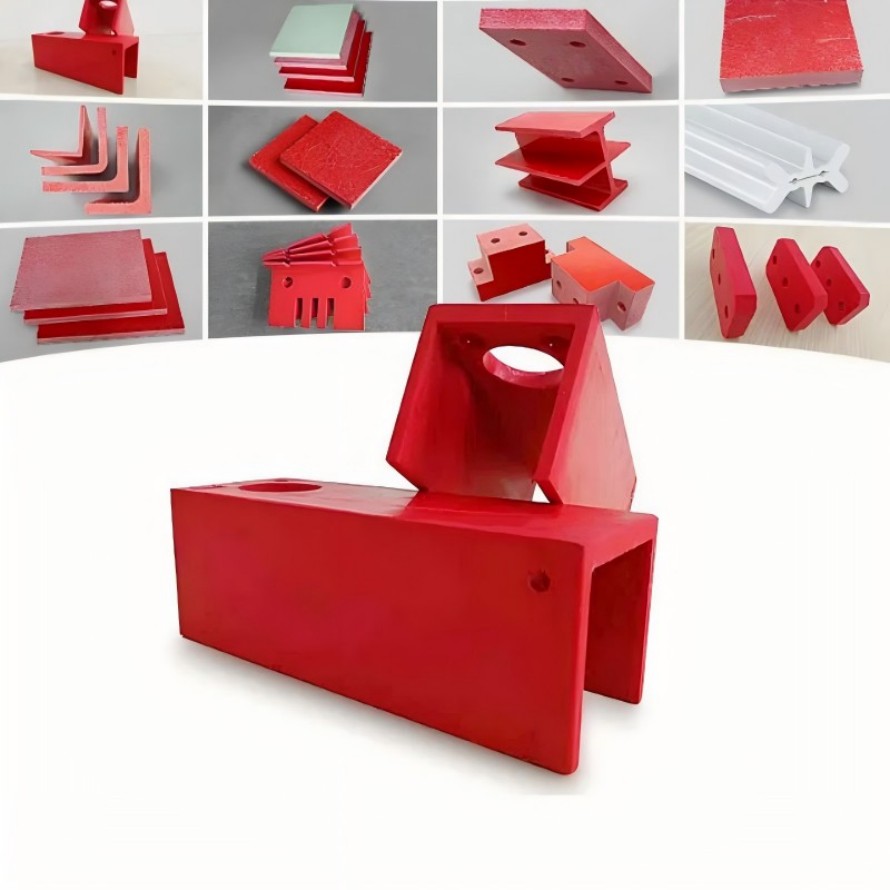

低圧開閉装置キャビネットは、設置密度が高いため、単一のキャビネット内に 4 つのフレーム回路ブレーカーが垂直に取り付けられています。バスバーは、高い機械的強度と柔軟な取り付けを実現する GPO-3 プロファイル素材を使用して固定されています。 600V 低電圧開閉装置キャビネットの場合、空間距離 ≥25.4mm および沿面距離 ≥50.8mm の空間距離を満たす必要があります。これらのコンポーネントは通電中のバスバーと直接接触するため、600V を超える定格電圧に相当するクラス 0 のトラッキング抵抗指数 (CTI) が必要です。

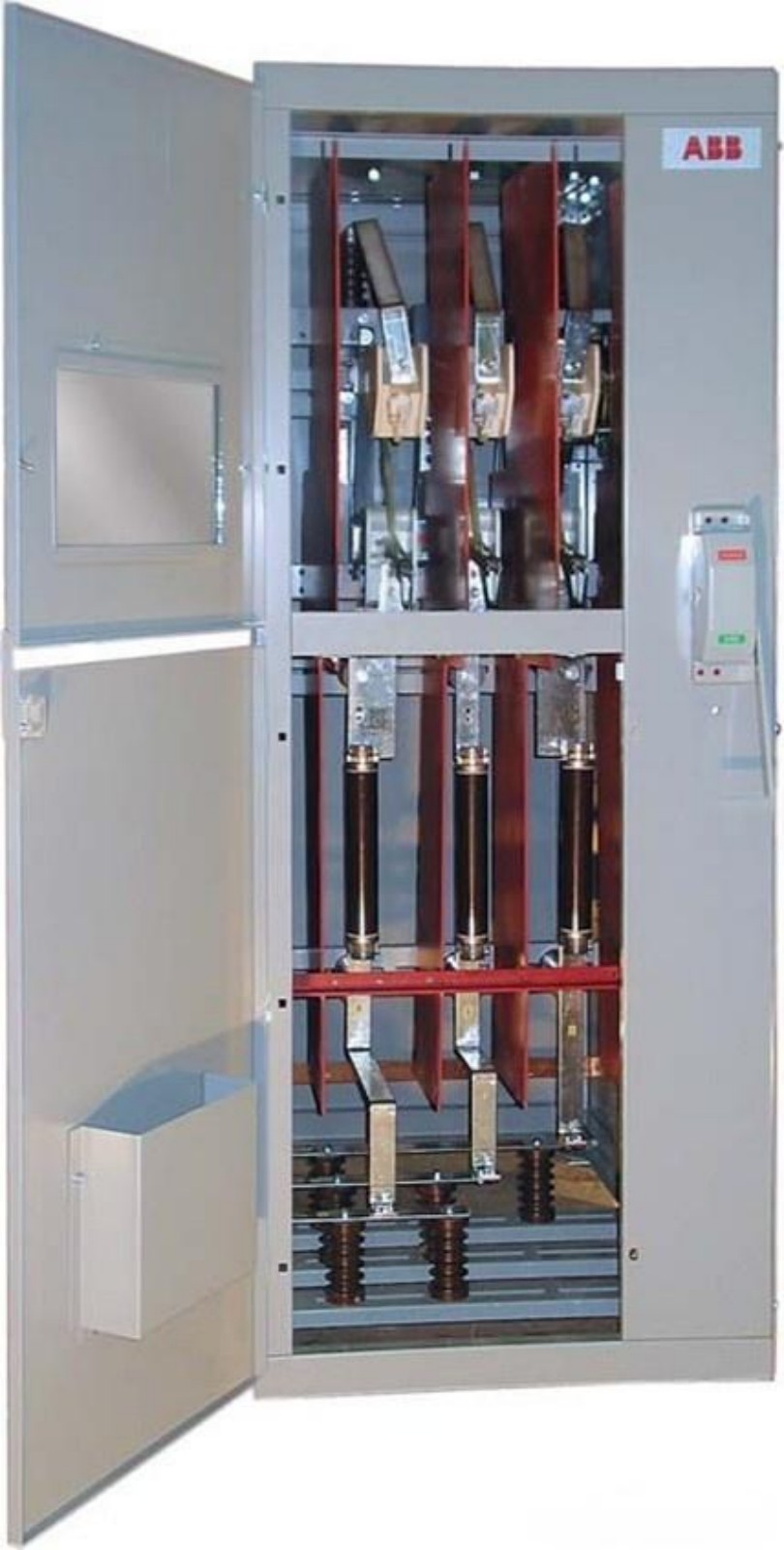

中圧負荷開閉器、高電圧ヒューズの相間故障および地絡故障。 GPO-3 絶縁ボードは空隙距離を短縮します。エアクリアランスが要件を満たしていても、GPO-3絶縁板を採用することで性能を向上させ、内部三相アーク故障の原因となるヒューズ爆発時の事故範囲の拡大を防ぎます。 GPO-3 の耐アーク特性は、内部アーク故障の拡大を回避します。

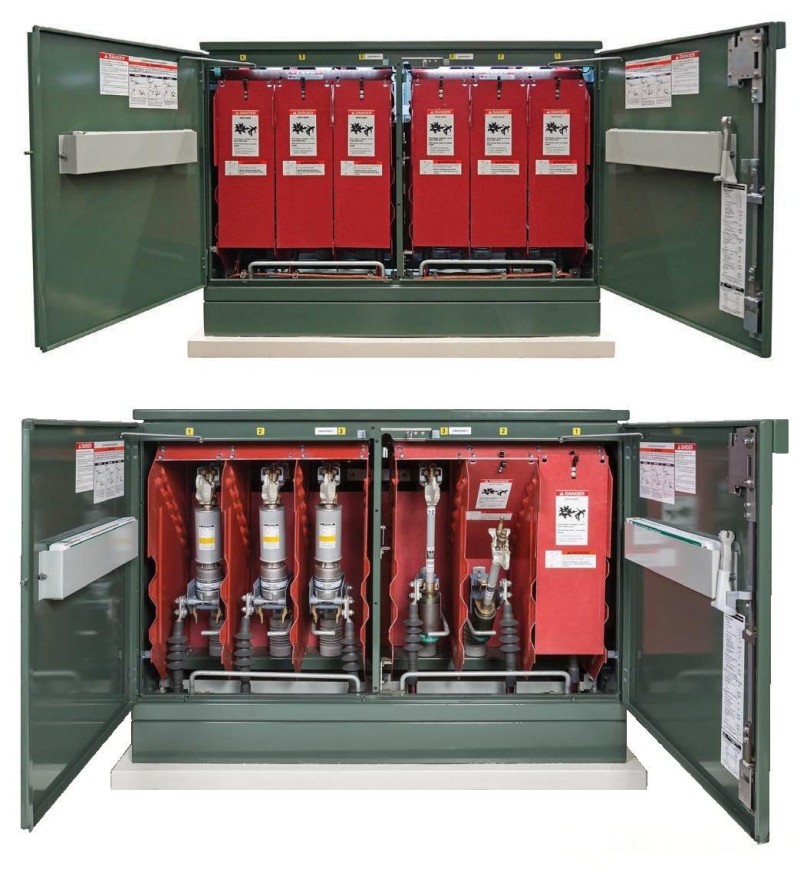

経済的なソリューションを提供する高性能、コンパクトな屋外開閉装置。ガスや固体の断熱材ではなく空気断熱材を利用しているため、メンテナンスや修理が簡単になります。定格は 15/27kV で、高さわずか 1.4 メートルの構造内に高度に統合されたスイッチングコンポーネントが組み込まれています。フルレングスのスチール製バリアが隣接するコンパートメントを分離し、グラスファイバー強化ポリエステル製バリアが前後のコンパートメントを分離し、接続バスバーを分離します。

GPO-3 グレードのグラスファイバー強化ポリエステル製の二重目的フロントバリアは、すべての高電圧ヒューズとスイッチに使用され、通常の垂直位置にあるときに通電部分との偶発的な接触を防ぎます。高電圧ヒューズまたはスイッチの開口ギャップに挿入され、バスバーおよび上部接点から絶縁されます。

優れた絶縁材料を選択することは、結露や汚染などの環境要因によって引き起こされる損傷を防止または遅延させるため、開閉装置の可用性と信頼性にとって非常に重要です。高性能絶縁基板の採用により信頼性が向上し、無停電電源を確保します。
