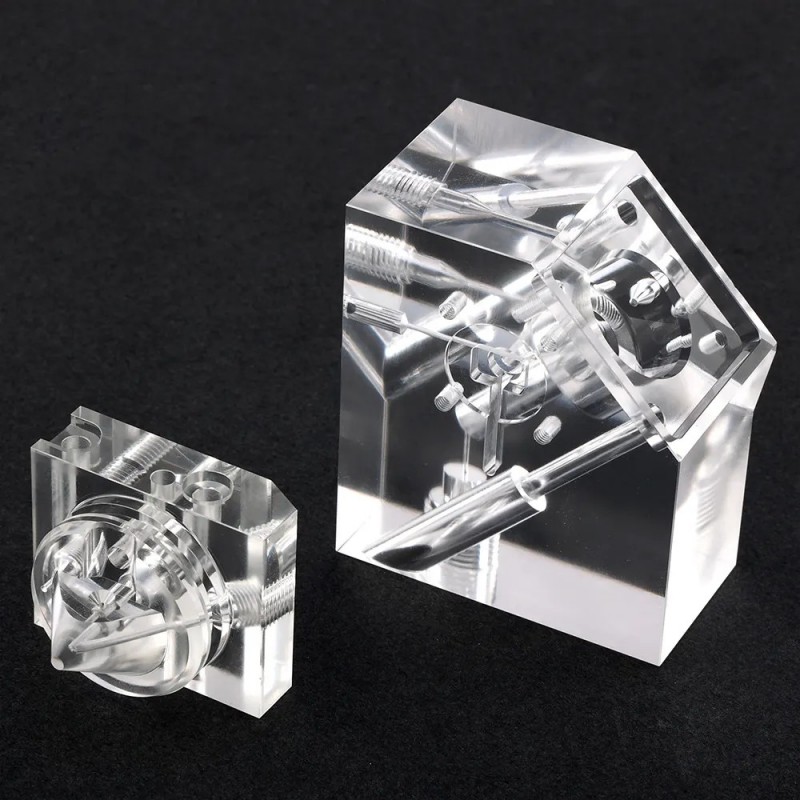

英語アクリル（アクリルプラスチック）のPMMAまたはプレキシグラスとしても知られるアクリルは、化学名はポリメチルメタクリレートであり、良好な透明性、化学的安定性、気象抵抗を備えた重要なプラスチックポリマー材料です。色が簡単で、処理が簡単で、美しい外観があり、建設業界で幅広い用途があります。プレキシガラス製品は通常、鋳造シート、押し出しシート、成形プラスチックに分類できます。
アクリル製品は、アクリルパネル、アクリルプラスチック粒子、アクリルライトボックス、標識、アクリル人工大理石、アクリル樹脂、アクリル（ラテックス）塗料、アクリル接着剤、その他の製品です。
一般的にアクリル製品を見られる人々は、さまざまなさまざまな処理方法を通じてアクリル顆粒、シートまたは樹脂、およびその他の原材料で作られており、アクリル製品から組み立てられるスペアパーツのさまざまな異なる材料と機能があります。将軍については、アクリル繊維、アクリルコットン、アクリル糸、アクリルナイロンなどをよく聞いたことがありますが、人工繊維のアクリル重合を指し、アクリル産物は関連していません。
その中で、人々はしばしば、アクリルシートがポリマーメチルメタクリレート（PMMA）シートであると言うことがよくあり、それは「メチルメタクリレートモノマーメチルメタクリレート（MMA）」重合によるものです。それは、「メチルメタクリレートモノマー（MMA）」を重合するか、押出機を介してアクリルペレットを押し出すことによって作られます。以前はプレキシグラスとして知られていました。アクリルは英語のアクリルから派生しています。つまり、ガラスと同じくらい透明で半透明の有機化合物MMAから作られたPMMAシートを意味します。 PS、PCなどのすべての透明なプラスチックから導出された、または質の低いリサイクルMMAシートで作られていることは、総称してプレキシガラスと呼ばれます。区別するために、高品質の純粋なMMAで作られたPMMAシートには、一般的なプレキシグラスシートと区別するために、アクリルシートと名付けられています。
パフォーマンス特性
1.クリスタルのような透明性、92％を超える光透過率、柔らかい光、視覚的透明度、アクリルの色素の着色と非常に良い色効果があります。
2.アクリルシートには、優れた気象抵抗、高い表面の硬度と表面光沢、高温性能が良好です。
3.アクリルシートは優れた処理パフォーマンスを備えており、熱成形と機械的処理の両方を使用できます。
4。透明なアクリルシートには、ガラスに匹敵する光透過率がありますが、ガラスの密度の半分しかありません。さらに、ガラスほど脆弱ではなく、破損していても、ガラスのような鋭い断片を形成することはありません。
5.アクリルシートの耐摩耗性は、アルミニウム、良好な安定性、およびさまざまな化学腐食に対する耐性に近い。
6.アクリルシートには、適切な印刷とスプレープロセスを使用して、アクリル製品に理想的な表面の装飾効果を与えることができます。
7。火炎抵抗：非分類燃焼が、可燃性であり、自己描写ではありません。
特性
1。硬度
硬度は、鋳造アクリルシートの生産プロセスと技術を最もよく反映するパラメーターの1つであり、品質管理の重要な部分です。硬度は、原材料のPMMA純度、シート風化、高温抵抗を反映することができます。硬度は、シートが収縮して曲がり、変形するかどうか、処理するときに表面が擦れられるかどうかに直接影響します。硬度は、アクリルシートの品質を判断するための硬度指標の1つです。
2。厚さ（アクリル耐性）
アクリルシートの厚さアクリル耐性があるため、アクリル耐性の制御は品質管理と生産技術の重要な具体化です。アクリルの生産には、国際標準ISO7823があります。
キャストシートの耐性要件：許容範囲=±（0.4 + 0.1 x厚さ）
押し出されたシートの耐性要件：耐性= <3 mm厚さ：±10％> 3 mm厚さ：±5％。
3.透明性/白さ
原材料の厳格な選択、高度なフォーミュラフォローアップ、最新の生産プロセスにより、シートの優れた透明性と純粋な白さが保証されます。炎が磨かれ、透明な透明。
プロパティ
機械的特性
ポリ（メチルメタクリレート）は、汎用プラスチックの最前線に優れた包括的な機械的特性を持ち、引張、曲げ、圧縮、その他の強度はポリスチレン、PVCなどよりも高くなりますが、衝撃の靭性は貧しくなりますが、ポリスチレンよりもわずかに優れています。重合ポリメチルメタクリル酸シート（プレキシガラスシートを備えた航空など）の張力、曲げ、圧縮、その他の機械的特性の重合の体をキャストし、ポリアミド、ポリカーボネート、その他の工学プラスチックのレベルに達する可能性があります。
一般に、ポリメチルメタクリレートの引張強度は50-77MPaのレベルに達する可能性があり、曲げ強度は90-130MPAに達する可能性があり、これらのパフォーマンスデータの上限はいくつかのエンジニアリングプラスチックに達したか、さらにはそれを超えました。破壊時の伸びはわずか2％〜3％であるため、プラスチックの特性の機械的特性は基本的に硬く脆く、ノッチの感度があり、ストレス下で割れやすくなりますが、骨折骨折はポリスチレンと通常の無機ガラスほどシャープで不均一ではありません。 40℃は二次遷移温度であり、メチル基の側面に相当します。温度を動かし始めました。40を超える材料、材料の靭性、延性が改善されました。ポリメチルメタクリレートの表面硬度は低く、簡単に傷を付けます。
ポリメチルメタクリレートの強度は、ストレス適用の時間に関連しており、応用時間の増加とともに強度は低下します。引張配向後のポリメチルメタクリレート（配向プレキシガラス）の機械的特性は大幅に改善され、ノッチの感度も改善されます。
ポリ（メチルメタクリル酸メチル）の耐熱性は高くありませんが、ガラス遷移温度は104°に達しますが、最大連続的な使用温度変化は65〜95℃の間に異なる作業条件があり、熱歪み温度は約96℃（1.18mpa）であり、Vicat軟化点は約113 /です。ポピレンメタクリレートまたはビスエステルベースのエチレングリコールアクリレートとモノマーを共重合することにより、耐熱性を改善できます。ポリメチルメタクリル酸塩の冷たい耐性も不十分で、脆性温度は約9.2°Cです。ポリ（メチルメタクリレート）の熱安定性は、塩化ポリビニルやポリホルムアルデヒドよりも優れている培地に属しますが、ポリオレフィンやポリスチレンほど良くありません。熱分解温度は270°Cよりわずかに高く、その流れ温度は約160°Cです。
ポリ（メチルメタクリル酸メチル）の熱伝導率と比熱容量は、それぞれ0.19W/MKおよび1464J/kg.Kで中程度のレベルです。
電気
ポリ（メチルメタクリレート）の電気特性は、メイン鎖の側面に極メチルエステルグループが存在するため、ポリオレフィンやポリスチレンなどの非極性プラスチックの電気特性ほど良くありません。メチルエステル基の極性はそれほど大きくなく、ポリメチルメタクリル酸は依然として良好な誘電率と電気断熱特性を持っています。ポリメチルメタクリレート、さらにはアクリルプラスチック全体でさえ、アークの作用の下で優れたアーク抵抗があることを指摘する価値があります。表面は炭化された導電性経路とアークトレイル現象を生成しません。 20℃は二次遷移温度であり、メチルエステル基の側面に対応して、凍結状態のメチルエステル基の側面である20℃未満の温度を動かし始めました。溶媒抵抗
溶媒抵抗
ポリ（メチルメタクリレート）は希釈無機酸に耐性がありますが、濃縮された無機酸は侵食、アルカリ抵抗性、水酸化カリウム、水酸化カリウム、塩分、脂肪耐性、脂肪族の耐水性耐性、吸収性、吸収性、吸収性、メタノールなどの不合理になります。亀裂、ケトンの不耐性、塩素化炭化水素、芳香族炭化水素。その溶解度パラメーターは約18.8（j/cm3）1/2であり、多くの塩素化炭化水素と芳香族炭化水素に溶解することができます。エチレン、トリクロロホルン、クロロホルム、クロリエン、トルエンなど、エチレンアセテート、アセトンも溶解します。
ポリメチルメタクリレートは、オゾンや二酸化硫黄などのガスに対して良好な耐性を持っています。
気象抵抗
ポリ（メチルメタクリレート）は、大気老化に対する優れた耐性、4年間の自然老化テスト、重量変化、引張強度、わずかに減少し、わずかに黄色がかった色、銀粒耐性がより明確に減少し、衝撃強度もわずかに改善し、他の物理的特性はほとんど変化しません。
可燃性
ポリ（メチルメタクリレート）は燃焼しやすく、究極の酸素指数はわずか17.3です。
今連絡する
