ePTFEとは一体何ですか?

I. まず明確にすることから始めましょう。PTFE とは何ですか。また、その「工場出荷時の設定」とは何ですか?

PTFE はポリテトラフルオロエチレンの略で、炭素とフッ素の元素で構成される長鎖ポリマーです。 1938 年にデュポン社のロイ・プランケット氏がガス圧縮実験中に偶然発見しました。

PTFE は、確立されたいくつかの基本的な物理的および化学的特性を備えており、これらはその後のすべての議論の基礎として機能します。

高温および低温耐性: PTFE の融点は約 327°C です。極低温から融点近くまでの広い温度範囲にわたって、化学的および物理的安定性の両方を維持します。

耐食性: PTFE は、大部分の酸、アルカリ、有機溶剤に対して極めて不活性であるため、「プラスチックの王様」の 1 つと呼ばれています。

非粘着性の特性: P​​TFE は表面エネルギーが非常に低いため、ほとんどすべての物質が付着しにくくなっています。これが、PTFE が非粘着性の調理器具コーティングに使用される根本的な理由です。

低摩擦: PTFE は固体材料の中で最も摩擦係数が低いものの 1 つです。

優れた電気絶縁性：誘電率が低く安定しています。

これらの特性により、PTFE は産業用途と消費者用途の両方において基本的な材料となります。ただし、構造上の制限が 1 つあります。つまり、高密度 PTFE は「固体」であり、空気や水に対して不透過性であり、多孔質構造がありません。言い換えれば、それは強いのですが、「硬い」ので、水蒸気を通過させることができず、濾過チャネルを形成することができず、人間の細胞の増殖をサポートすることができません。

ePTFE の開発には基本的に、PTFE に適用される 1 つの重要なプロセスが含まれます。それは、双方向延伸プロセスを使用して、緻密な PTFE を相互接続された微細孔で満たされた三次元ネットワークに変換することです。 PTFE本来の耐熱性、耐食性、非粘着性の特性を維持しながら、柔軟性と通気性を付与する加工です。これが、ePTFE と PTFE の最も基本的な違いです。

産業史の観点から見ると、ePTFE の誕生は「構造変革」の概念を裏付けるものでもあります。公的記録によると、ePTFE は 1969 年頃に米国に本拠を置く WL Gore & Associates によって PTFE の延伸と拡張によって発明され、同社の防水透湿性生地 Gore-Tex は 1976 年に導入されました。言い換えれば、この素材の画期的な進歩の核心は新しい要素の発見ではなく、むしろ「PTFE をメッシュ状に伸ばす」プロセスの開発でした。その後 50 年にわたり、ePTFE の用途はアウトドア衣料品から医療、航空宇宙、電気通信、新エネルギー分野へと徐々に拡大してきましたが、微多孔構造によって機能が実現されるという基本原理は変わっていません。

ePTFEとは一体何ですか?これは本質的に、基材として PTFE を二軸延伸することによって形成された三次元微多孔性ポリマー材料です。その全体の値は、一連の測定可能かつ制御可能なパラメータに基づいて構築されます。原材料の粒径 20 ～ 50 μm、混合比 100:15 ～ 25、10 ～ 30 MPa の冷間プレス、3 ～ 8 倍の延伸、高温焼結、および 5 °C/min 以下の速度での冷却で、最終的に細孔径は 0.1 ～ 0.5 μm になります。引張強さは20～40MPa、破断伸びは50％を超え、－200～260℃の広い温度範囲での安定性を備えています。

ePTFE を理解するために、それを神話化する必要はありません。これは、正確に「引き伸ばされて」微多孔性のチャネルを形成した単なる PTFE メッシュですが、まさにこのメッシュこそが、「防水性でありながら通気性」、「柔軟性でありながら耐熱性」、「移植可能でありながら生体適合性」など、一見矛盾した要件を満たすことができる統一された物理媒体を初めて提供します。

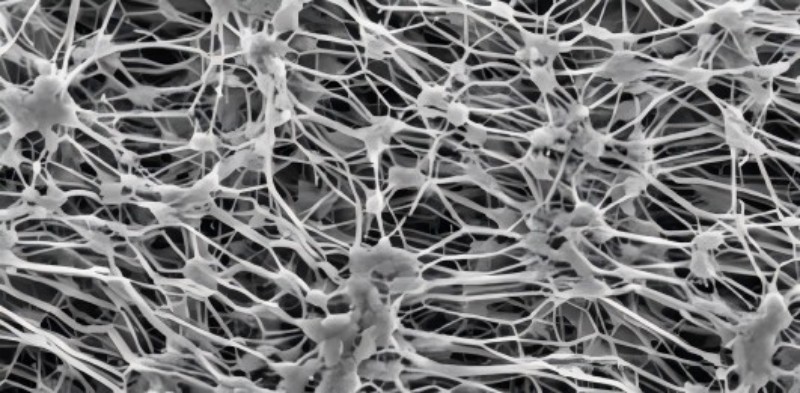

II.三次元微多孔構造: ePTFE の主要業績評価指標のリスト

ePTFE が他の多くの材料の中で傑出している主な理由は、この三次元の相互接続された微孔質ネットワークです。以下は、公開情報に明示的に記載されているコア仕様のリストです。

1. 孔径： 0.1～0.5μm。これは ePTFE の特徴です。公開されている情報では、一連の比較を使用して、このサイズの「微妙さ」を説明しています。

水滴の直径は微多孔質材料の細孔サイズより約 1,000 倍大きいため、液体の水は浸透できません。

水蒸気分子の直径は微多孔質材料の細孔サイズの約 700 分の 1 であるため、自由に通過できます。

このサイズの違いにより、ePTFE に「防水性がありながら通気性のある」選択的透過性が与えられます。つまり、水蒸気は通過させながら、液体の水を遮断します。これは化学コーティングによって一時的に達成されるのではなく、物理的な細孔サイズ自体によって実現されます。

2. 引張強さ： 20～40MPa。 ePTFE の引張強度は 20 ～ 40 MPa に達することがあります。多孔質材料の場合、この強度範囲は応力がかかっても簡単には破れないことを意味します。

3. 破断点伸び: 50% 以上 50% を超える破断点伸びは、ePTFE が優れた柔軟性と変形能を備えていることを示します。この特性は、繰り返しの開閉、曲げ、形状への追従が必要な用途 (心臓弁、シール、フレキシブル ケーブルなど) において重要です。

4. 長期動作温度範囲: -200°C ～ 260°C。 ePTFEは-200℃～260℃の範囲内で安定した性能を維持します。この広い温度範囲は PTFE の固有の耐熱性に由来しており、ePTFE はそれを完全に継承しています。

5. 誘電特性: 極めて低く安定 ePTFE は誘電率が極めて低く、温度や信号周波数の影響を最小限に抑えます。このため、高速通信に理想的な低損失の誘電体材料となります。

6. 化学的不活性性および耐候性: ePTFE は化学的に非常に不活性であり、酸、アルカリ、有機溶剤などのさまざまな腐食性媒体に耐えることができます。また、優れた耐候性を示し、複雑な環境下でも経年劣化を起こしません。

結論は簡単です。ePTFE は PTFE の「機能的にアップグレードされたバージョン」です。 PTFE のすべての利点を保持しながら、その微多孔構造は「通気性、柔軟性、ラミネート性」の 3 つの欠点を解決します。このアップグレードには化学組成の変更は含まれませんが、むしろ微細構造の変更が含まれます。

III. ePTFE タイプの機能性材料を評価する場合、通常は 7 つの側面が考慮されます。

温度耐性範囲:材料が安定して動作できる温度の範囲。

耐食性/化学的不活性:材料が酸、アルカリ、溶剤、体液、電解質に長期間さらされても劣化することなく耐えられるかどうか。

柔軟性と軽量:材料を曲げたり、形状に合わせたり、軽量化に使用できるかどうか。

細孔制御:細孔サイズと気孔率を正確に制御できるかどうか。

選択的透過性:サイズに基づいて液体、気体、粒子を濾過できるかどうか。

誘電特性と信号特性: 損失が低く、高周波で安定しているかどうか。

生体適合性:人体に移植したときに拒絶反応を引き起こすかどうか、および放射線透過性があるかどうか。

IV.ePTFE は、これら 7 つの側面のほぼすべてまたは一部において優れています。

追加の注意:これら 7 つの次元は、すべてのアプリケーションにとって同様に重要というわけではありません。たとえば、消費者用繊維製品は「多孔性制御 + 選択的透過性」を優先し、医療用インプラントは「生体適合性 + 構造安定性」を優先し、通信シールドは「低誘電率 + 柔軟性と軽量」を優先します。

ePTFE は万能薬ではありません:その限界は何ですか?客観的に言えば、ePTFE には限界があるため、過度に誇張すべきではありません。

コスト：二軸延伸、焼結、積層などの製造工程に時間がかかるため、通常の多孔質材料に比べて単価が高くなります。

軸方向の強度は製造プロセスによって異なります。マイクロファイバーの構造が適切に制御されていない場合、強度にばらつきが生じる可能性があります。

複合材料は依然として必要:電気伝導性と熱伝導性の点では、純粋な ePTFE は優れておらず、グラフェン、炭素繊維、金属酸化物、その他の材料との複合材料による強化が必要です。

アプリケーションの障壁:医療インプラントや航空宇宙などの分野では厳格な認証が必要なため、導入サイクルが長くなります。

したがって、ePTFE の「利点」は特定の要件に関連しています。 「A と B の両方が必要だが、従来のマテリアルでは 1 つしか許可されない」というシナリオに最適です。このような矛盾する要件がなくなると、ePTFE のコスト上の不利な点が明らかになります。

2 つの反例がこれを明確に示しています。通気性要件のない穏やかな動作条件下で必要なのは標準的なガスケットだけである場合、従来のゴムまたは PTFE 自体の方が安価で適しています。安価な防水性のみが必要で、熱の蓄積が心配ない場合は、PU コーティングされた生地で十分です。 ePTFE に関連するプレミアムは、「矛盾する要件と高い信頼性」の組み合わせがある場合にのみ正当化されます。この条件を考慮せずに「ePTFEの完全な代替」を議論することは健全ではありません。この記事が「アプリケーション シナリオ別の比較」を繰り返し強調しているのはこのためです。特定のシナリオを考慮せずに「どちらが優れているか」を議論することは無意味です。

V. データメトリクスの比較に関する注意事項

この記事の伝統的な材料の「欠点」のリストは、公的に入手可能で検証可能な物理的特性の範囲に基づいています。例としては、ゴムシールの温度上限、金属シールドの重量と損失、ポリオレフィンダイアフラムの独立気泡温度耐性、PU コーティングの不浸透性と加水分解傾向などが挙げられます。これらは材料の基礎知識レベルでの構造上の特徴であり、特定のグレードの評価を構成するものではありません。 ePTFE のデータ (孔径 0.1 ～ 0.5 μm、引張強さ 20 ～ 40 MPa、伸び >50%、動作温度範囲 -200 ～ 260 °C、生地の耐水性 >20,000 mmH₂O、低く安定した誘電率など) はすべて、参照された ePTFE の調製および適用資料で指定されたプロセスおよび性能範囲から得られます。この記事では、検証不可能な特定の製品パラメータ、テストレポートの数値、または個々の企業の市場規模データを引用していません。比較の結論は、「矛盾する要件」と「構造的な解決策」の間の対応を説明するためにのみ使用されます。

結論

ePTFE はどのような点で従来の材料よりも優れていますか?答えは 1 つや 2 つの特定の数値ではなく、その微多孔構造にあり、耐熱性、耐食性、柔軟性、制御可能な多孔性、軽量、低損失、生体適合性という 7 つの主要な機能を同時に解き放ちます。従来の材料には、特定のアプリケーション シナリオごとに明確な「固有の」欠点がありますが、ePTFE は、単一の 0.1 ～ 0.5 μm メッシュを使用して、これらすべての欠点を一度に解決します。
