純粋な PTFE VS 充填 PTFE
2026,07,08
純粋な PTFE シートと充填 PTFE シートの違いは何ですか?
バージン PTFE シートは100% ポリテトラフルオロエチレンでできており、優れた耐食性と絶縁特性を備えています。充填 PTFEには強化材が組み込まれており、耐摩耗性と機械的性能が大幅に向上します。選択は動作条件によって異なりますが、絶対的な優位性はありません。バージン PTFE は腐食性の高い環境に適しており、充填グレードは高負荷用途に適しています。
純粋な PTFE シートと充填 PTFE シートの主な違いは、材料組成、物理的および機械的特性、耐摩耗性、および特定の動作条件への適合性にあります。どちらもポリテトラフルオロエチレン (PTFE) 樹脂をベースとしていますが、強化フィラーの有無により全体的な性能に大きな違いが生じます。選択は、単に一方の材料が他方より優れていると仮定するのではなく、負荷、温度、媒体、摩擦特性などの実際の動作条件の包括的な評価に基づいて行う必要があります。

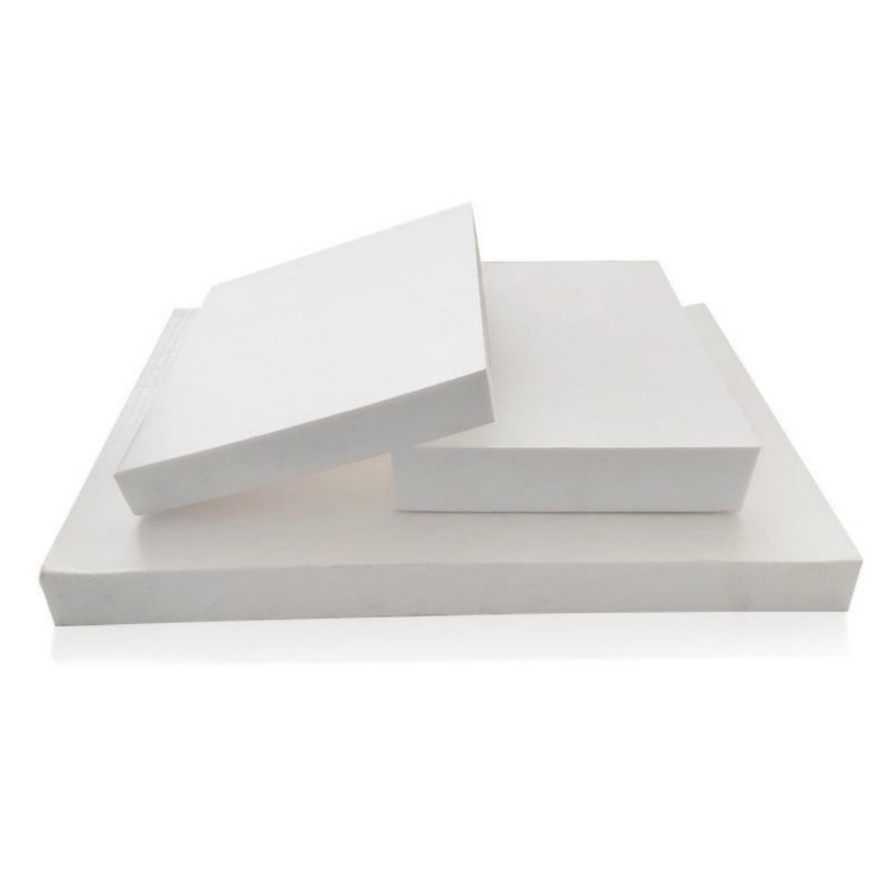

バージンPTFEシートとは何ですか？
バージンPTFEシートは、100％ポリテトラフルオロエチレン（PTFE）樹脂を用いて、成形、焼結などの工程を経て製造されます。ガラス繊維、カーボン繊維、グラファイト、ブロンズパウダーなどの強化材が含まれていないため、PTFE 素材自体の固有の特性のほとんどが保持されています。
純粋な PTFE シートには次の特性があります。
1. 優れた化学的安定性;これらは、大部分の酸、アルカリ、有機溶剤、化学媒体に対して耐性があります。
2. 動作温度範囲が広く、通常 -200°C ～ 260°C での長期使用に適しています。
3. 摩擦係数が非常に低く、自己潤滑性に優れています。
4. 非粘着性に優れ、表面に不純物が付着しにくくなります。
5. 電気絶縁性に優れ、誘電率が低く、高周波特性が安定しています。
6. 非吸水性、耐候性に優れ、屋外での長期使用でも安定した性能を維持します。
純粋な PTFE シートには強化フィラーが含まれていないため、材料の最高レベルの耐食性と電気絶縁性が維持されます。そのため、化学防食、電子絶縁、食品加工、医療機器などの分野で広く使用されています。
充填PTFEシートとは何ですか?
充填PTFEシートは、PTFE樹脂に特定の割合の強化剤を配合し、混合、プレス、焼結して製造される複合材料です。
一般的なフィラーには次のものがあります。
グラスファイバー
炭素繊維
黒鉛
青銅の粉
二硫化モリブデン
カーボンパウダー
セラミック微粉末など
さまざまな充填剤が、一面または複数の点で PTFE の特定の特性を強化し、その結果、多様な性能特性を備えた広範囲の充填 PTFE 材料が得られます。
例えば：
ガラス繊維は主に剛性、寸法安定性、圧縮強度を高めます。
カーボンファイバーは耐摩耗性、熱伝導性、耐クリープ性を向上させます。
グラファイトは摩擦係数をさらに低減し、潤滑特性を向上させることができます。
ブロンズパウダーは、材料の硬度、熱伝導率、耐荷重能力を大幅に高めます。
1.材質構成の違い
両者の主な違いは、その材料構成にあります。
純粋な PTFE シートはポリテトラフルオロエチレン (PTFE) 樹脂のみで構成されています。高い材料純度とバランスの取れた全体的なパフォーマンスを提供します。
一方、充填 PTFE シートは複合材料です。目的の特性を強化するために、特定の用途要件に基づいてさまざまな種類と割合のフィラーが組み込まれています。
したがって、どちらも PTFE ファミリーに属していますが、全体的な性能特性は異なります。
2. 機械的性質の違い
機械的特性は、2 つの材料間の最も大きな違いの領域の 1 つです。
純粋な PTFE シートは優れた柔軟性を備えていますが、硬度が低く、応力が持続するとコールドフロー (クリープ) が発生しやすくなります。
充填 PTFE は、強化材が組み込まれているため、次のような機械的特性が大幅に向上しています。
より高い圧縮強度。
剛性が向上しました。
寸法安定性が向上します。
長期負荷時の変形を軽減します。
耐クリープ性が向上しました。
したがって、一般に、高圧または持続的な機械的負荷を伴う用途には、充填 PTFE の方が有利です。
3. 耐摩耗性の違い
バージン PTFE は摩擦係数が非常に低いですが、耐摩耗性はそれほど優れていません。
高速または高負荷の摩擦条件下では、バージン PTFE は比較的早く摩耗します。
カーボンファイバー、グラファイト、ブロンズパウダーなどのフィラーを組み込むことにより、PTFE の耐摩耗性を大幅に向上させることができます。特定の配合物の摩耗寿命は、バージン PTFE の摩耗寿命よりも数倍、さらには数十倍も長くなることがあります。
したがって：
スライダーなどのコンポーネントの移動、
ガイド レール、
ブッシング、
シールリング、
とベアリング
より一般的には、充填された PTFE 材料が使用されます。
4. 耐食性の違い
純粋な PTFE は優れた耐食性を備えており、これがその主な利点の 1 つです。
ほとんどの酸、アルカリ、塩、有機溶媒の影響をほとんど受けません。
充填 PTFE は優れた耐薬品性を保持しますが、その耐食性は使用する特定の充填剤によってわずかに異なる場合があります。
例えば：
ガラス繊維入り PTFE は良好な耐薬品性を維持します。
ブロンズ充填 PTFE は、特定の強酸環境では影響を受ける可能性があります。
カーボンファイバー充填 PTFE は、比抵抗はフィラーの種類によって異なりますが、ほとんどの化学媒体中で安定しています。
したがって、一般に、腐食性の高い媒体を含む用途には、純粋な PTFE の方が適しています。
5. 電気絶縁性の違い
PTFE は本質的に優れた電気絶縁材料です。
純粋な PTFE の特徴:
高い体積抵抗率
高い耐圧
低誘電率
低誘電損失
そのため、エレクトロニクス、電気工学、高周波絶縁用途で広く使用されています。
カーボンファイバーやグラファイトなどの導電性フィラーを添加すると、充填された PTFE の絶縁性能が低下します。材料によっては、ある程度の導電性を示す場合もあります。
したがって、高レベルの絶縁を必要とする用途には、通常、純粋な PTFE シートが推奨されます。
6. 寸法安定性の違い
純粋な PTFE は熱膨張係数が高いため、温度変動が大きい環境では寸法が変化しやすくなります。
充填 PTFE では、強化材が PTFE 分子鎖の変形を制限します。その結果：
熱膨張率が低減されます。
寸法安定性が向上します。
加工精度の維持能力が向上します。
この利点は、高精度の機械部品の場合に特に重要です。
7. 被削性の違い
純粋な PTFE は比較的柔らかく、機械加工が容易です。ただし、加工中に変形しやすいため、クランプ力と切断パラメータを注意深く制御する必要があります。
充填 PTFE は硬度が高く、機械加工後の寸法安定性に優れています。ただし、一部のフィラーは研磨性があり、工具の著しい磨耗を引き起こすため、一般に耐摩耗性の切削工具を使用し、加工プロセスを最適化する必要があります。
8. さまざまな応用分野
純粋な PTFE シートは主に次の用途に使用されます。
化学装置の防食ライニング
薬品貯蔵タンクのライニング
食品加工装置
医療機器の部品
電気絶縁部品
半導体装置部品
耐食性実験用コンポーネント
充填 PTFE シートは、以下の目的でより一般的に使用されます。
メカニカルシール
ベアリングケージ
ガイドレールスライダー
ピストンリング
コンプレッサーのコンポーネント
耐摩耗性ポンプおよびバルブ部品
高荷重摺動部品
これらの用途では通常、優れた耐摩耗性、耐荷重性、寸法安定性が求められます。
まとめ
バージン PTFE シートと充填 PTFE シートにはそれぞれ独自の特性があり、本質的にどちらが優れているというわけではありません。バージン PTFE シートは、材料の優れた耐食性、広い温度範囲にわたる性能、電気絶縁特性、低摩擦特性を保持しているため、化学腐食環境、電気絶縁用途、および高い材料純度が必要な用途に適しています。対照的に、ガラス繊維、炭素繊維、グラファイト、ブロンズ粉末などの添加剤を組み込んだ充填 PTFE シートは、機械的強度、耐摩耗性、耐クリープ性、寸法安定性が大幅に向上し、高負荷、頻繁な摩擦、または長期間の動作にさらされる機械部品に適しています。
工学設計においては、各種 PTFE シートの性能上の利点を最大限に活かすために、媒体の種類、使用温度、荷重の大きさ、摩擦条件、寸法精度の要求、電気的性能の要求などを総合的に考慮して材料を選択する必要があります。
