フェノールベークライトボードとは
2026,07,07
ベークライト シートの材料特性と調達に関する包括的なガイド

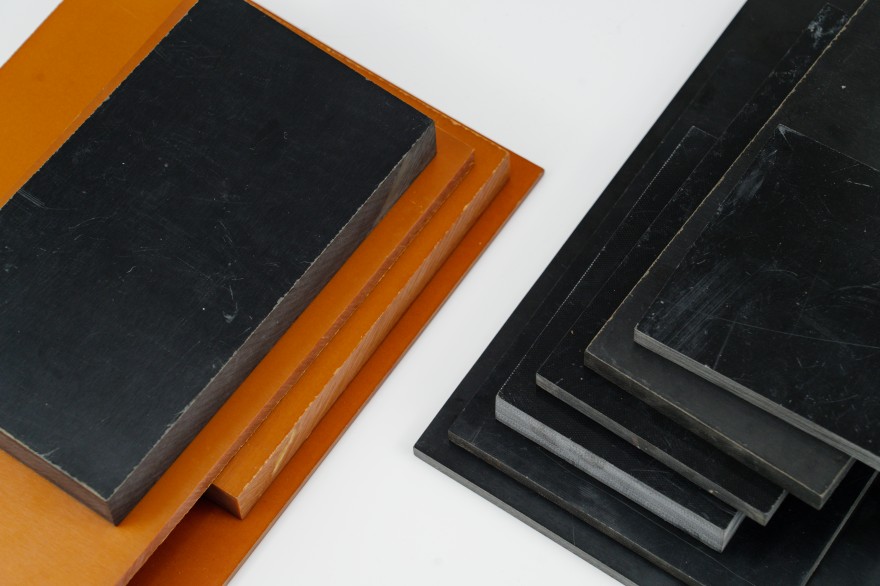

赤色フェノール積層板（ベークライト）は、フェノール樹脂を綿布または紙ベースと高温高圧下で接着することによって製造されます。電気絶縁性と機械的強度の両方を備えています。技術仕様に従って認定されたチャネルを通じて調達する必要があり、標準的な電気用途には適していますが、極端な環境には適していません。
材料組成としては、フェノール樹脂がマトリックスとなり、熱硬化性、電気絶縁性に優れています。綿布または紙基材を組み込むと補強として機能し、必要な機械的強度と靭性が付与されます。結合プロセスには高温高圧処理が含まれ、樹脂が繊維層内に完全に浸透して硬化し、最終的に緻密な積層構造を形成します。この製造プロセスにより、材料の基本的な特性、つまり通常の条件下での安定した電気絶縁性と、穴あけや切断などの機械加工作業に耐える能力が決まります。
材料の物理的特性は、その化学構造と密接に関連しています。赤色ベークライト シートの特徴的な赤い色は、添加された染料に由来します。この色付けは主に製品の識別に役立ち、性能には直接関係しません。耐熱性はフェノール樹脂の架橋密度によって決まります。この材料は通常、特定の温度範囲内では形状と性能の安定性を維持しますが、ガラス転移温度を超えると機械的強度が大幅に低下します。この材料は湿気の多い環境ではある程度の吸湿性を示しますが、樹脂封入により、その絶縁抵抗は通常、工学用途に許容可能な範囲内に留まります。
これらの産業資材は主に専門の産業流通チャネルを通じて調達されます。フェノール積層板を生産する製造工場が供給元として機能し、その製品は地域の電気材料サプライヤーまたは工業製品販売業者を通じて販売されます。購入者にとって、認定製品を特定するには、外観や色だけに頼るのではなく、絶縁耐力、吸水性、曲げ強度などの技術パラメータがフェノール積層板の国家規格または業界規格に準拠していることを確認する必要があります。
アプリケーションレベルでは、赤色フェノールボードを選択するには、材料特性を特定の運用状況に適合させる必要があります。たとえば、電気機器の構造コンポーネントの絶縁に材料を使用する場合、長期の動作温度が材料の熱定格内にあるかどうかを評価し、動作環境の湿度を考慮する必要があります。もう 1 つの一般的な考慮事項は、他の断熱ボードの代替品としての適合性です。これには、同一のテスト条件下で、エポキシ基板やシリコーン布ラミネートなどの性能データを比較する必要があります。赤色フェノール基板はコストと標準性能のバランスが優れていますが、高周波アプリケーションや極端な環境には最適な選択ではない可能性があります。
エポキシフェノール積層板は、精密な分子工学により絶縁性と強度の完璧なバランスを実現します。三次元エポキシ樹脂ネットワークと強化繊維で構成される複合構造により、優れた絶縁性（10¹² Ω・cm 範囲）、低熱膨張、および方向性機械特性が付与され、中電圧および低電圧の電気機器に理想的な選択肢となります。パフォーマンスの限界を理解することは、単一の指標を追求することよりも重要です。
この絶縁材料はエポキシ樹脂と強化材料の複合体であり、その特性は基本的に分子レベルの設計に由来しています。エポキシ樹脂は連続相として機能します。硬化剤の作用により、分子鎖上のエポキシ基が三次元網目構造、つまり材料の基本骨格を確立する架橋反応を形成します。強化材 (通常はセルロース繊維またはガラス繊維クロス) は分散相として樹脂マトリックス内に埋め込まれており、応力に耐えて亀裂の伝播を抑制する機能を果たします。コンポーネント間の界面結合はカップリング剤によって制御され、安定した機械的および電気的伝達が保証されます。この多相複合システムにより、剛性、寸法安定性、および電気絶縁能力を兼ね備えた硬化固体マトリックスが得られます。
微細構造からメソスコピック性能に移行すると、硬化した複合材料は異方性特性を示します。積層方向と平行に繊維が配向配置されることで、高い機械的強度と曲げ弾性率が得られます。この方向に垂直な方向では、材料は優れた絶縁抵抗や耐アーク性などの樹脂マトリックスの特性を主に反映します。この材料の体積抵抗率は通常 1012 Ω・cm を超え、この値は樹脂の純度、硬化度、界面欠陥の密度と直接相関します。熱硬化性架橋ネットワークにより、熱膨張係数が低くなり、温度変動下でも相対的な寸法安定性が確保されます。これは、精密電気アセンブリにとって特に重要な特性です。
エンジニアリング用途では、材料の機能は動作境界条件との正確な調整に依存します。絶縁部品として使用する場合、表面沿面距離と電気的空間距離は、動作電圧と環境汚染レベルに基づいて設計する必要があります。機械的サポート用途では、長期荷重下でのクリープ挙動や湿熱老化後の強度保持が考慮されます。特に、湿気の多い環境では材料の絶縁耐力が変化しますが、これは樹脂と繊維の界面での水分子の吸着と拡散に関連した現象です。異なる硬化プロセスに起因する架橋密度の変化は、材料のガラス転移温度と高温での熱たわみ温度に直接影響します。
産業規模での応用を実現した材料として、その技術進化は明確な経路依存性を示します。初期の生産は輸入樹脂と手作業のレイアップ法に依存していましたが、現在のプロセスでは主に自動含浸とコンピューター制御のプレス成形が利用されています。加工の進歩により、層間の結合強度と厚さの均一性が向上し、内部空隙や不純物の含有量が減少しました。性能の最適化に関しては、樹脂配合内のフィラーの種類と粒度分布を調整することで、熱伝導率や耐摩耗性の目標を達成できます。さらに、溶剤の回収や硬化プロセスの残留熱の利用などの技術は、この分野の資源効率への継続的な取り組みを反映しています。
より広範な技術的展望の中で見ると、このクラスのエポキシベースの複合材料は、有機ポリマー絶縁材料の範囲内で独特の位置を占めています。これは、強化されていない純粋なエポキシ鋳造やポリイミドなどの高温耐性フィルム材料とは異なります。その技術的特性により、主に中低圧電気機器の構造絶縁部品、開閉装置ベース、変圧器隔壁などの用途に適しています。将来の開発の可能性としては、バイオベース樹脂の採用や、特定の周波数範囲における誘電率の分子レベルでの調整などが挙げられます。これらの進歩は、化学組成を物理構造に結び付けるメカニズムのより深い理解に基づいています。
フェノールベークライト基板の販売代理店の内幕: ハイテク材料の応用と購入ガイド

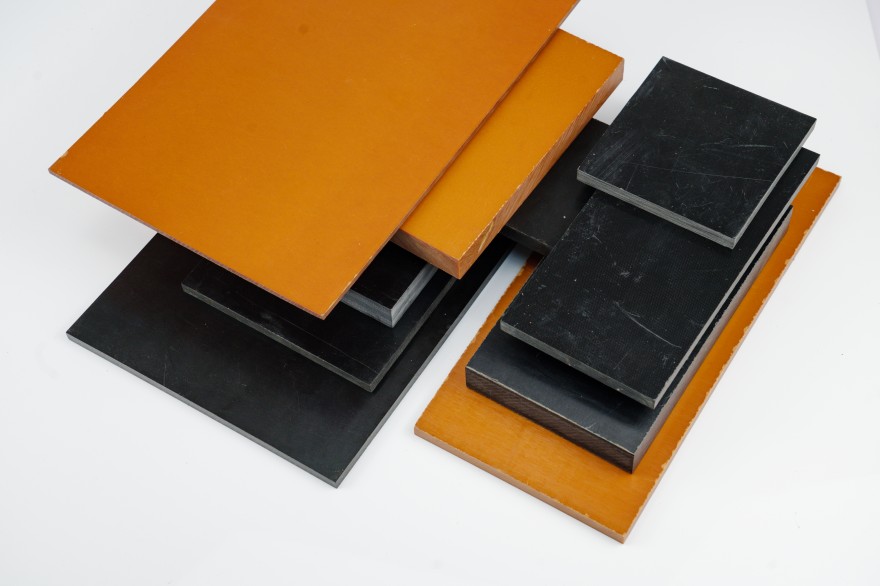

フェノールベークライト板は、セルロース素材にフェノール樹脂を含浸させて加熱加圧硬化させた積層板です。電気機器では、この材料は主に絶縁と構造支持の機能を果たします。その製造プロセスには、複数の層の含浸紙または布地を高温高圧下で硬化させることが含まれており、その結果、安定した機械的および電気的特性を備えた複合材料が得られます。
分子構造の観点から見ると、フェノール樹脂の架橋ネットワークが材料の基本的な特性を決定します。樹脂内のベンゼン環構造は剛性を提供し、メチレン架橋はある程度の靭性をもたらします。セルロース強化材は応力を分散し、亀裂の伝播を抑制します。この微細構造の組み合わせにより、材料は機械的衝撃や電気的ストレスに耐えることができます。
電気特性の観点から見ると、フェノール系ベークライト シートの体積抵抗率は通常 10⁹ ～ 10¹² オームセンチメートルの範囲にあり、絶縁耐力は 10 ～ 30 kV/mm に達することがあります。これらの値は、この材料が異なる電位の導体を効果的に絶縁し、意図しない経路に沿って電流が流れるのを防ぐことを示しています。この材料の誘電率は比較的安定しており、周波数の変化による変動が最小限であるため、交流 (AC) 電界での使用に適しています。
材料の熱安定性は、その化学構造に直接関係しています。フェノール樹脂は芳香環構造を持っているため、熱による破壊が起こりにくく、130℃～150℃の環境下でも長期間性能を維持します。温度がこの範囲を超えると、材料は徐々に熱分解を受け、側鎖の切断から始まり、続いてポリマー主鎖の分解が起こります。この段階的なプロセスにより、ユーザーは安全を確保するために十分な警告時間を得ることができます。
機械的特性の観点から見ると、フェノール系ベークライト シートの曲げ強度は通常 80 ～ 120 MPa の範囲にあり、圧縮強度はさらに高くなります。異方性特性はセルロース繊維の配向と樹脂分布の均一性によって決まります。この材料は高い表面硬度を備えており、傷や摩耗に対する耐性を備えていますが、脆性破壊を防ぐのに十分な内部靭性を保持しています。
このタイプの材料を選択する場合、いくつかの特定のパラメータを考慮する必要があります。取り付け時の精度を確保するために、厚さの許容差は標準値の±5%以内に保つ必要があります。表面の平坦度は放熱と電気接触に影響します。したがって、材料に顕著な凹凸や層間剥離がないか検査する必要があります。吸水率は、湿気の多い環境における材料の安定性を示します。高品質の製品の場合、24 時間の吸水率は 0.5% 未満である必要があります。
材料仕様は、特定の用途に合わせて選択する必要があります。たとえば、標準材料は低電圧制御キャビネットに適していますが、高電圧機器にはより高い絶縁耐力を備えた材料が必要です。可動機械部品を備えた機器には、耐疲労性に優れた材料を使用する必要があります。高温が持続する用途では、より高い耐熱定格を持つ製品が必要です。
素材は長期間の使用により徐々に変化します。表面樹脂が若干黄変する場合がありますが、内部性能には問題ありません。周期的な熱膨張と収縮により、わずかな寸法変化が生じる可能性があります。したがって、適切なクリアランスを設計に組み込む必要があります。湿度が変動する環境では、材料の含水量がわずかに変化し、電気的特性にわずかな変化が生じる可能性がありますが、安全範囲内にとどまります。
製造プロセスの違いによる製品のばらつきは、さまざまな形で現れます。プレス温度プロファイルは樹脂の硬化度に影響を与え、それによって最終特性のバランスが決まります。圧力レベルと滞留時間は、材料の密度と内部欠陥の発生率に影響します。表面の研磨やコーティングなどの後処理ステップは、使用中の摩擦係数や製品の外観の一貫性に影響を与えます。
保管条件は材料の特性を維持するために重要です。表面の劣化を防ぐために直射日光を避け、過剰な吸湿や乾燥を防ぐために周囲湿度を 45% ～ 65% に制御するのが理想的です。材料を平らに積み重ねる場合、圧力による最下層の変形を防ぐために、積み重ねる高さは 1 メートルを超えないようにしてください。保管場所は、強力な酸化剤や溶剤蒸気の発生源から遠ざけてください。
実際のアプリケーションでは、設置の詳細に注意することが不可欠です。取り付け穴は熱膨張に対応できるようにネジの直径よりわずかに大きくする必要があり、バリを取り除くためにエッジを滑らかに研磨する必要があります。複数の層を積み重ねる場合は、放熱チャネルを考慮し、必要に応じて熱伝導性ガスケットを追加する必要があります。振動の影響を受ける環境では、緩み止め固定方法を採用し、定期的に留め具の締まり具合をチェックする必要があります。
