一般的なエンジニアリング材料: PP+LGF40

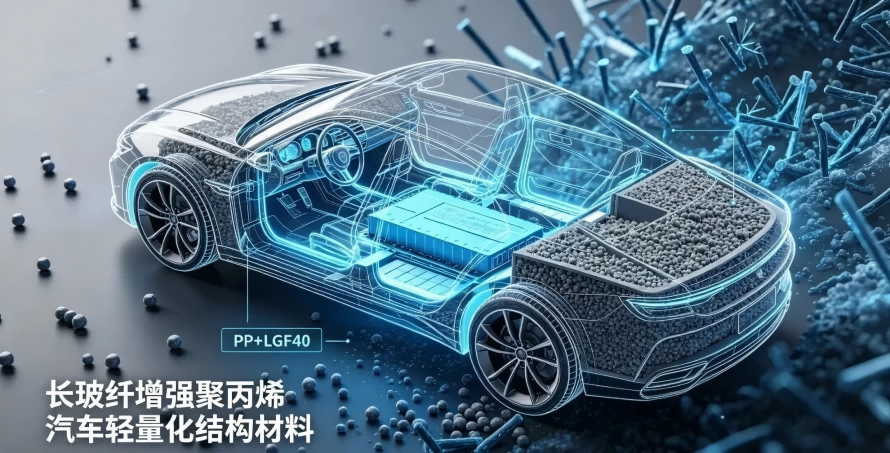

自動車の軽量化、シャーシ構造、バッテリーパックブラケット、および大型耐荷重構造コンポーネントの開発において、PP+LGF40 (40% ガラス長繊維強化ポリプロピレン) は、高充填のガラス長繊維改質ポリオレフィン素材です。超高剛性、高クリープ耐性、高耐荷重性、軽量特性により、特定の PA6-GF30 構造コンポーネントを置き換えることができます。この記事では、自動車の材料選択や構造設計の参考となるよう、材料定義、部品性能、総合特性、射出成形プロセス、代表的な用途、機械パラメータなど、さまざまな観点から体系的な分析を提供します。

I. 材料の定義

PP+LGF40 は、コポリマーポリプロピレンをマトリックスとして使用し、40% の長ガラス繊維で強化された高性能構造用プラスチックです。 PP+LGF20と比較してガラス繊維の含有量が多く、剛性、強度、耐疲労性、耐クリープ性が総合的に向上しています。短繊維のPP+Gシリーズに比べ、長繊維が連続的に絡み合った構造を保持しているため、長期の負荷に対しても変形せず、寸法安定性に優れています。コア材料の配置: 高剛性と中程度の耐荷重能力を備えた軽量構造材料で、高弾性率、耐クリープ性、長期静的荷重、ナイロンの軽量代替品を必要とする耐荷重コンポーネントに適しています。

II.コアパフォーマンスの利点

(1) 機械的性質

●弾性率は5500～6500MPa、引張強さは55～65MPa、曲げ強さは85～100MPaとPP+LGF20を大きく上回り耐荷重能力が優れています。

●ガラス長繊維を連続配向させることにより、耐クリープ性、耐緩和性に優れ、長期の静荷重下でも変形が最小限に抑えられます。

●耐繰返し疲労性に優れ、シャシー部品、シート、バッテリーマウントなど繰り返し荷重がかかる構造部品に適しています。

●低温耐衝撃性は同じ充填率のガラス短繊維強化PPを上回り、脆性破壊しにくいです。

(2) 物理的および寸法安定性

●密度は約1.05～1.10g/cm3とPA6-GF30に比べ大幅に低く、大幅な軽量化が図れます。

● 吸水率が極めて低い (≤0.03%)。温度と湿度の変化は弾性率や寸法に影響を与えず、CAE シミュレーションでは吸湿補正は必要ありません。

●成形収縮率が低く、異方性を制御できるため、大型部品でも反りや変形が少なく、高い寸法精度が得られます。

(3) 耐環境性、耐薬品性

●PPマトリックスの耐酸、アルカリ、塩水噴霧、油汚れ、不凍液に対する耐性を継承しており、エンジンルームやシャーシ内の腐食環境に最適です。

●耐候性に優れています。改造すると、完全に露出したシャーシおよび半露出したエンジン コンパートメント条件で使用するための要件を満たします。

●絶縁性に優れ、新エネルギー車のバッテリー周囲構造物の絶縁サポート部品に適しています。

(4) 成形と応用の利点

●変性ナイロングレードに比べてコストが安く、量産性に優れています。

●射出成形時の流動性が良好で、大型の構造フレームや長大な耐荷重部品の成形に適しています。

●PA6-GF30、PA66-GF35の一部グレードの置き換えが可能で、軽量化、コストダウン、低吸湿性を三位一体で実現します。

Ⅲ．素材固有の制限

● ガラス繊維の含有量が高いため、表面の繊維の突起が非常に目立ちます。この材料はテクスチャーまたはマットな構造部品にのみ適しており、高光沢の外観部品には適していません。

● ガラス繊維の含有量が増加すると、衝撃靱性はわずかに低下します。この材料は、極端な衝撃荷重を伴う用途には適していません。

●長期耐熱性は85℃～95℃ですが、PA6-GF30にはまだ劣ります。高温条件下では弾性率の低下が顕著になります。

● 長いガラス繊維が多く含まれているため、材料は射出成形プロセスの影響を受けやすくなります。過度のせん断力により長い繊維が切断され、機械的特性が大幅に低下する可能性があります。

●ネジや金型の摩耗が標準PPに比べて激しいため、耐摩耗保護対策が必要です。

IV.射出成形プロセスのパラメータ

(1) 乾燥

●乾燥温度：75～85℃

●乾燥時間：1.5〜2.5時間

● 含水率の要件: シルバーストリーク、気泡、および機械的特性の低下を防ぐため、≤0.03%。

(2) バレル温度

●フィードゾーン：185～195℃

●中間部：195～215℃

●フロント部（ノズル）：205～225℃

● 長いガラス繊維の破損やマトリックスの劣化を防ぐため、最大加工温度は 230°C を超えてはなりません。

(3) 金型温度

●標準金型温度：35～60℃

● 金型温度を高くすると、内部応力が軽減され、繊維の浮力が改善され、寸法安定性が向上します。

● 金型温度が低いと成形サイクルは短くなりますが、内部応力や若干の反りが発生しやすくなります。

(4) プロセスの主要な考慮事項

● 低速、中圧射出を使用して、ガラス長繊維の完全性に対するせん断損傷を最小限に抑えます。

● 保持圧力と保持時間を適切に増加させて、収縮を補償し、ヒケを軽減します。

● 長い繊維の過度のせん断や引き裂きを避けるために、低速のスクリュー速度と低い背圧を使用してください。

● ランナーとゲートを適切に拡大して、充填せん断速度を低減し、繊維長を維持します。

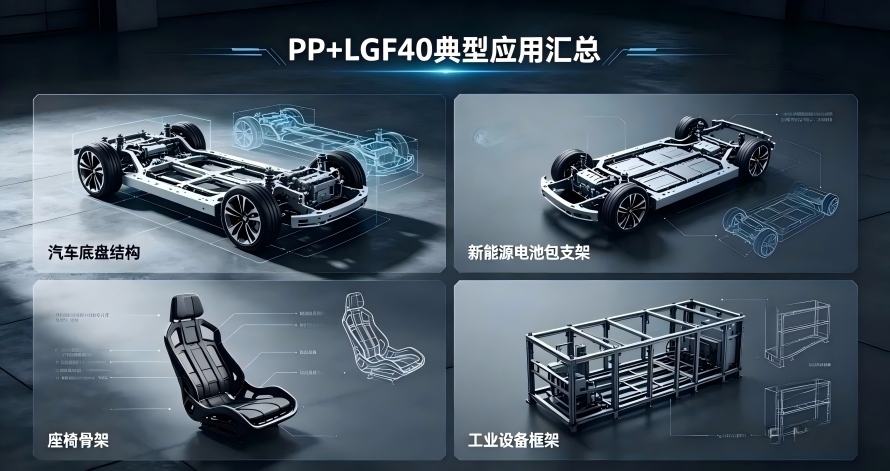

V. 代表的な応用分野

(1) 自動車産業

● 新エネルギー車のバッテリー パック用アンダーボディ シールド、大型バッテリー モジュール ブラケット、バッテリー エンクロージャの構造サポート コンポーネント

●大型シャーシ保護パネル、シャーシ構造補強ブラケット、サブフレーム補助支持部品

● フルシートフレーム、シートバックサポートパネル、シートレール用大型取り付けブラケット

● 大型のエンジンコンパートメント保護ハウジング、エアコンアセンブリ用の大型取り付けブラケット、ラジエーターサポートフレーム

● シル構造補強コンポーネント、トランクコンパートメント用の大型耐荷重フレーム、スペアタイヤウェルの補強構造

(2) 家電・重機

●大型家電用耐荷重フレーム。セントラル空調システムの主要な支持構造

●産業機器の大型拠点。機械フレームのサポートコンポーネント。大型物流ハンドリングフレーム

(3) 一般産業

●耐食性の高耐久ブラケット、軽量機械構造用梁、搬送装置用耐荷重フレーム

● 小さな金属部品、軽から中程度の用途向けの構造支持ブラケット、ポンプやバルブ用の大型ベースの交換用

VI.水平方向の材料選択のベンチマーク表

VII.資料の概要

PP+LGF40は、ポリプロピレンをガラス長繊維で強化した高性能構造材料です。高弾性率、高耐荷重性、耐クリープ性、低吸湿性、軽量性、低コストなどの優れた利点を備えています。高負荷アプリケーションでは主に PP+LGF20 を置き換えることができ、非高温シナリオでは PA6-GF30 を置き換えて重量を軽減し、コストを削減することもできます。
