PEEKのTg、Tm、HDT、RTIは何ですか

材料選択におけるよくある落とし穴を回避するために役立つ、ポリエーテルエーテルケトン (PEEK) の熱特性についてのわかりやすいガイドです。 「このPEEK部品は200℃での長期使用に耐えられますか?」材料データシートに記載されている熱たわみ温度 (HDT) のみに基づいて決定する場合、材料選択における典型的な罠に陥っている可能性があります。

高性能特殊エンジニアリング プラスチックとしてのポリエーテルエーテルケトン (PEEK) の卓越した特性は、正確で相互に関連する一連の熱性能パラメーターの複合効果の結果です。

ガラス転移温度 (Tg)、融点 (Tm)、熱たわみ温度 (HDT)、および相対温度指数 (RTI) はすべて重要なパラメーターです。これらのいずれかを誤解すると、過酷な環境で製品が早期に故障する可能性があります。この記事では、材料選択の科学的枠組みを確立するために、これら 4 つの中心的な概念を簡単に紹介します。

01 ガラス転移温度 (Tg)

Tg は、ポリエーテルエーテルケトン (PEEK) の熱挙動を理解するための出発点として機能します。これは融点ではなく、材料の非晶質領域の分子セグメントが「凍結」状態から「クリープ」状態に移行する温度範囲 (約 143°C) です。

Tg は材料の「転換点」と考えることができます。この温度以下では、ポリエーテルエーテルケトン (PEEK) のすべての成分は硬い「ガラス状態」で存在し、高い剛性と寸法安定性を示します。この温度を超えると、非晶質領域はより柔らかい「超弾性状態」に移行し、剛性が低下して靱性が増加しますが、結晶領域は元の特性をほとんど保持します。

つまり、お客様から「塗布温度が材料のガラス転移温度 (Tg) を超えています。これは、御社が提供する PEEK 材料では要件を満たせないということですか?」という問い合わせを頻繁に受けるということです。実際、これはよくある誤解です。

ポリエーテルエーテルケトン (PEEK) は半結晶性の性質を持っているため、結晶領域と非晶質領域の両方が含まれています。これら 2 つの相は、界面相互作用を通じて相互作用し、互いに影響を与えます。まさにこの構造上の特徴が、Tg が材料の全体的な性能に決定的な影響を与えることを妨げています。

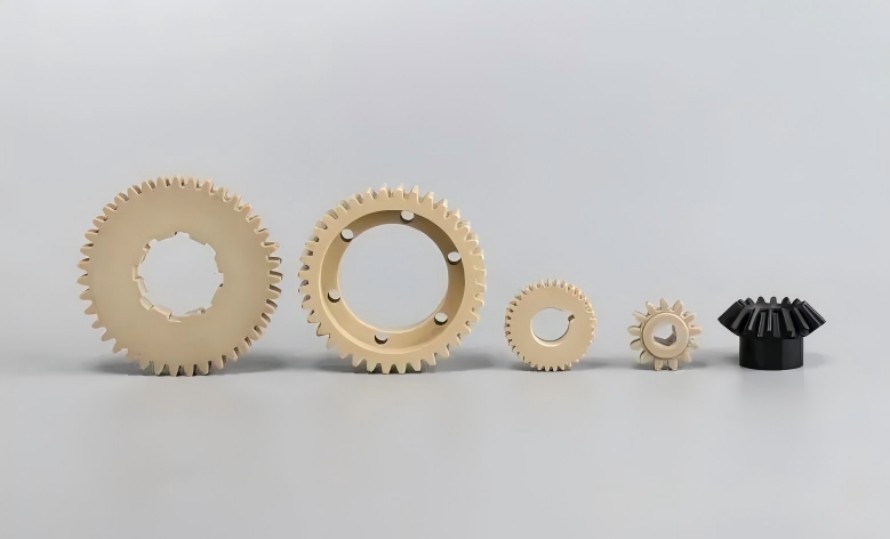

純PEEK製の精密歯車を例に挙げます。動作温度が Tg を超えると、材料の非晶質相は実際に「ガラス状状態」から「高弾性状態」に遷移します。剛性はわずかに低下しますが、材料の靭性と耐衝撃性は大幅に向上します。これはまさに PEEK の半結晶性の利点であり、広い温度範囲にわたって剛性と靱性のバランスを動的にとります。

したがって、「Tg を超える」ということは「使用に適さない」ということを意味するのではなく、多くの場合、材料の優れた特性が解放されていることを示します。

02 融点（Tm）

Tm は、ポリエーテルエーテルケトン (PEEK) が固体として存在する「終点」、つまり結晶格子が完全に崩壊する温度を表します。通常、PEEK の融点は約 343°C です。これは一次相転移であり、この温度に達すると材料が溶け始めることを意味します。したがって、PEEK の処理温度は通常 360°C ～ 400°C の間に制御されます。

Tm の 2 つの重要な意味は非常に明確です。

まず、これは処理の開始点として機能します。材料は融点に達する前から軟化し始めることに注意することが重要です。したがって、すべての溶融プロセス (射出成形など) の温度は Tm よりも高くなければなりません。

2 番目に、処理の上限として機能します。 Tm を超える加工条件は部品の溶解を引き起こします。 200 ～ 300°C の高温下でも形状を保持する必要がある部品の場合、Tg よりも Tm の方が重要な基準となります。これは、この温度範囲では非晶質領域が軟化し、構造が完全に結晶領域の支持に依存しているためです。 Tm が高いほど、フレームワークがより堅牢であることを示します。

03 熱たわみ温度 (HDT)

HDT は、短時間の熱と圧力にさらされたときの材料の変形に耐える能力を測定します。これは、標準試験片がいつ「曲がり」始めるかを確認するための「高温負荷試験」と考えてください。

HDT 値は、試験荷重と材料配合に大きく依存します。純粋なポリエーテルエーテルケトン (PEEK) の場合、その HDT (約 152°C) はガラス転移温度 (Tg) に近くなります。しかし、繊維強化材を追加すると状況は劇的に変わります。

たとえば、Zhongyan の ZYPEEK 30% 炭素繊維強化 (CA30) グレードの Tg は依然として約 143°C ですが、その HDT は驚くべき 339°C まで上昇します。これは、マトリックスが軟化した後でも炭素繊維ネットワークが短期的に強力なサポートを提供し続けるためです。

注意してください: これは材料選択における最も危険な誤解の 1 つです。 HDT 値が高いということは、その材料がその温度で継続的に使用できることを意味するものではありません。これは、変形に対する短期的かつ瞬間的な抵抗を示すだけです。このような温度に長時間さらされると、軟化したマトリックスがクリープし、最終的には破損します。

Zhongyan Co., Ltd.の純樹脂および複合強化製品は、無負荷または軽負荷条件下で最大260℃の長期動作温度に耐えることができ、短期温度耐性は最大300℃であることに注意してください。ただし、熱性能指標のみに基づいて実際のアプリケーション条件に対する製品の適合性を評価するのは明らかに不十分です。特定の製品用途および詳細な仕様については、実際の動作条件を考慮し、当社の技術営業担当者にご相談ください。

04 相対温度指数 (RTI)

HDT が「スプリント速度」だとすれば、RTI は「マラソン持久力」です。相対温度指数は UL によって認定されており、最大 100,000 時間 (約 11.4 年) までの評価サイクルをシミュレートした、長時間継続的な熱暴露下で材料がその性能の少なくとも 50% を維持する最高温度を定義します。

RTI は、分子鎖の切断や酸化脆化などの熱酸化老化によって引き起こされる化学劣化に焦点を当てています。

これは、製品の長期信頼性を判断するための「ゴールドスタンダード」です。これは、特定の高温環境で継続的に動作するように設計されたコンポーネントの製造にこの製品を使用すると、その長期信頼性が確実に保証されることを意味します。

4 つの主要なパラメータを理論的にも実際的にも理解したら、鍵はそれらの体系的な適用にあります。

高温のアプリケーションに直面した場合は、次の 4 段階の意思決定プロセスに従うことができます。

ステップ 1: RTI を確認します。部品の最大連続動作温度を決定します。選択した材料の RTI はこの温度を超える必要があります。これが安全閾値です。

ステップ 2: HDT を確認します。 HDT は本質的に「構造剛性の熱たわみ温度」を表します。その重要性は、高温や外力下で材料の形状を保持する能力を定量化することにあります。その応用は、構造支持コンポーネントの材料選択、加工温度の制御、および改質効果の検証に焦点を当てています。これは、材料が「熱と力に耐えられるかどうか」を判断するための工学における中心的な指標です。

ステップ 3: Tg の検証 動作温度と Tg の関係を分析します。使用温度が Tg より高いか Tg に近い場合、高い剛性が必要な場合は、マトリックスの軟化を補うために繊維強化グレードを選択する必要があります。

ステップ 4: Tm を考慮する 最後に、処理装置が材料の融点 (Tm) を超える処理温度要件を満たすことができることを確認します。

Tg、Tm、HDT、および RTI - これら 4 つの指標は、さまざまな観点からポリエーテルエーテルケトンの熱挙動の境界を定義します。材料選択を成功させるには、単一パラメータへの依存を超えて体系的なトレードオフ分析を実行する必要があります。
