ナイロン合金改質コア: PA の性能限界を克服

ポリアミド（ナイロン、PA）は、5大エンジニアリングプラスチックの代表的な素材であり、優れた機械的強度、耐摩耗性、自己潤滑性を備えています。しかし、高い吸湿性、顕著な低温脆性、不十分な耐熱性などの固有の欠点により、ハイエンド製造における用途は大幅に制限されています。

ナイロン合金技術は、ナイロンを他のポリマー材料や添加剤と混合して物理的または化学的に修飾することで、これらの性能上の欠点に正確に対処するもので、さまざまなシナリオにわたるエンジニアリング用途を可能にする重要な技術的経路として浮上しています。

I. ナイロンの本質的な 3 つの主要な弱点と合金の根底にある論理

改質 ナイロンを改質する必要があるのは、その分子構造に固有の矛盾があるためです。

1. 吸水性が高く、寸法安定性が低い: ナイロン主鎖のアミド基 (-NHCO-) は親水性が高い。湿気の多い環境では、水を吸収しやすく膨潤し、最終製品の寸法変化や機械的特性の低下につながります。

2. 低温衝撃靱性の不足：ナイロンはガラス転移温度が高く、低温では脆くなり、耐衝撃性が著しく低下します。そのため寒冷地で使用すると脆性破壊を起こしやすくなります。

3. 制限された熱たわみ温度: 標準ナイロン (PA6 や PA66 など) の長期使用温度は通常 120°C 未満であるため、エンジン部品などの高温用途には適していません。

合金改質の背後にある中心的な理論的根拠は、ナイロン本来の利点を保持しながら、第 2 成分 (エラストマー、エンジニアリング プラスチック、ナノフィラーなど) を導入して相補的な微細構造を形成し、それによって「長所を活用し、短所を補う」ことです。改質添加剤は、ナイロンの最終的な材料特性をその種類、投与量、および適合性によって直接決定できるようにしたと考えられています。

II.コア改質技術と配合分析:

ナイロン合金改質の現在の技術的枠組みは、単一の添加剤の単純な添加から、複数の成分の相乗効果と多機能の統合を特徴とする体系的な工学的アプローチへと進化しました。

1. 衝撃改質: 「脆性」から「超強靱」へ: 衝撃改質は、ナイロン合金化の最も初期かつ最も成熟した分野の 1 つです。強化のメカニズムには、ナイロン マトリックス内に微粒子としてエラストマー (ゴムまたはコアシェル ポリマー構造など) を均一に分散させることが含まれます。材料が衝撃を受けると、これらのエラストマー粒子は微小亀裂を発生させて終了させ、せん断降伏を誘発し、大量の衝撃エネルギーを吸収して亀裂の伝播を防止します。

技術の最前線では、コアシェル型アクリルエラストマーの適用により、ナイロン合金の全体的な性能が大幅に向上しました。この技術により製造された合金は、室温で950J/mを超えるアイゾット衝撃強度を実現するとともに、優れた低温耐衝撃性、耐薬品性、低吸水性を発揮します。現在、超強靱ナイロン (STPA66) は、標準ナイロンの最大 10 倍である -40°C での低温衝撃強度を達成することができ、自動車部品、電動工具のハウジング、スポーツ安全装置に選ばれる標準的な素材となっています。

2. 強化と修正: 構造支持のためにスチールをプラスチックに置き換えるグラスファイバー (GF) 強化は、ナイロンの剛性と耐熱性を高めるための古典的な方法です。ナイロンにガラス繊維を30%添加することにより、機械的特性、寸法安定性、耐熱性が大幅に向上し、疲労強度は未強化ナイロンの2.5倍に達します。長繊維強化ナイロン (LFT-PA) は、より高度な技術的方向性を示しており、ガラス繊維含有量は 30% ～ 60% の範囲です。優れた比強度、高剛性、低反り性、優れた耐クリープ性を有し、金属材料と同等の熱膨張率を有し、「鉄からプラスチックへの代替」に最適な材料です。

3. 難燃性の改良: 性能トレードオフの技術 エレクトロニクス、電気、新エネルギー車の分野では、難燃性は不可欠な安全基準です。ただし、難燃剤の導入は機械的特性や電気的特性に悪影響を与えることがよくあります。ほとんどの難燃剤はマトリックスの連続性を破壊し、衝撃靱性の低下につながります。同時に、イオン性難燃剤は材料の比較追跡指数 (CTI) を低下させる可能性があり、高電圧環境での用途が制限されます。

解決策には次のようなものがあります。

ハロゲンフリー配合への傾向: 従来のハロゲン-アンチモン相乗システムを、高い CTI 値 (>600 V) を維持しながら環境規制に準拠するリン-窒素膨張性難燃システムに置き換えます。

相乗配合: 複数の難燃剤をブレンドするか、ナノフィラーと相乗剤を添加することにより、総負荷量を減らしながら難燃効率を高めることができ、それによって機械的特性への悪影響を軽減できます。

4. アンチエイジングおよび連鎖延長システム: ライフサイクル全体の延長

ナイロンは、加工や使用中に熱酸化老化、光老化、加水分解劣化が起こりやすく、分子量の低下や性能の低下につながります。アンチエイジング システムは通常、「ヒンダード フェノール系酸化防止剤 + ホスファイト系酸化防止剤 + 紫外線吸収剤 + ヒンダードアミン光安定剤」を含む複数成分の相乗効果のある配合を採用し、特定の用途シナリオに従ってカスタマイズおよびブレンドされます。鎖延長剤は、末端アミノ基とカルボキシル基を再結合することにより、劣化して壊れた分子鎖を修復し、それによって分子量と溶融粘度を回復または増加させます。これらは、リサイクルナイロンの高価値利用に特に適しています。

5. 最先端の合金システム: 多次元のパフォーマンスにおける相乗的なブレークスルー

最近登場したさまざまな革新的な合金システムは、ナイロン合金を新たな高みに押し上げています。

透明ナイロン/サラン合金: 優れた透明性と室温および低温での靭性を兼ね備えています。 2025年にKingfa Science & Technologyにより特許を取得しました。

ナイロン 66/ポリフェニレンサルファイド (PPS) 合金: エポキシグラフト PPS と無水マレイン酸グラフト EPDM をブレンドする複合適合システムにより、この合金は機械的特性、高温耐性、および耐化学腐食性の相乗的な向上を実現します。

バイオベースのナイロン/ポ​​リカーボネート合金: 再生可能なバイオマスから作られたこの素材は、環境に優しい低炭素特性と高い全体的なパフォーマンスを兼ね備えており、持続可能な開発の将来の方向性を表しています。

高温および低温耐性のある絶縁ナイロン合金: 過酷な温度サイクル環境向けに特別に設計されたこの材料は、2025 年に特許出願段階に入りました。

Ⅲ．マルチシナリオエンジニアリングアプリケーションの包括的な概要

カスタマイズ可能な特性の組み合わせのおかげで、変性ナイロン合金は国家経済の数多くの中核分野に浸透しています。

1. 自動車産業：軽量化と高機能化の両輪

スチールをプラスチックに置き換えた構造部品: LFT-PA 材料は、インストルメントパネルフレーム、フロントエンドアセンブリ、シートフレーム、バッテリーマウント、その他の部品に広く使用されており、金属の機能特性を維持しながら車両重量を大幅に削減します。

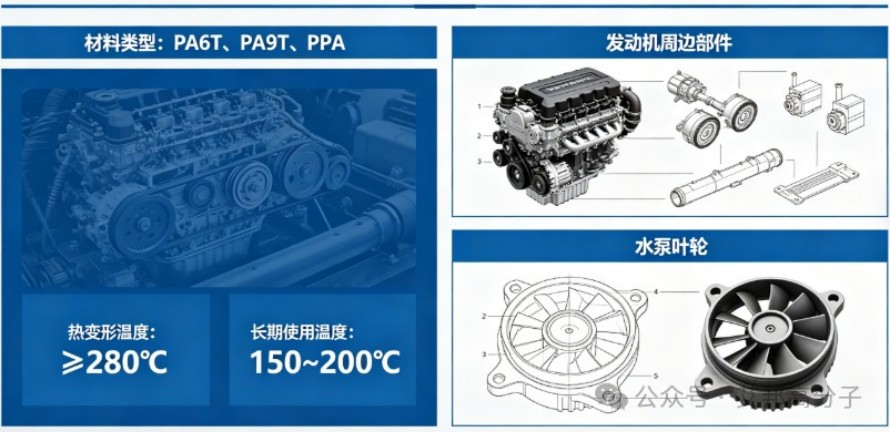

エンジン周辺部品の耐熱部品：高温ナイロン（PA6T、PA9T、PPA）は、熱たわみ温度が280℃以上、長期使用温度範囲が150～200℃であるため、エンジン周辺部品やウォーターポンプインペラに最適です。

燃料システム: 長鎖ナイロン (PA12、PA612) は、低吸水性、耐加水分解性、優れた柔軟性を特徴としており、自動車の燃料ライン、ブレーキ ホース、その他の精密用途の製造に特に適しています。

2. 電子および電気システム: 安全性と精度のバランス

難燃性部品: 難燃性ナイロン合金は、リレー、端子台、コネクタ ハウジング、回路ブレーカーなど、高い安全性要件が求められる電子部品に広く使用されています。ハロゲンフリーの難燃システムは、高い CTI 値を維持する上で大きな利点があり、高電圧電気用途に適しています。

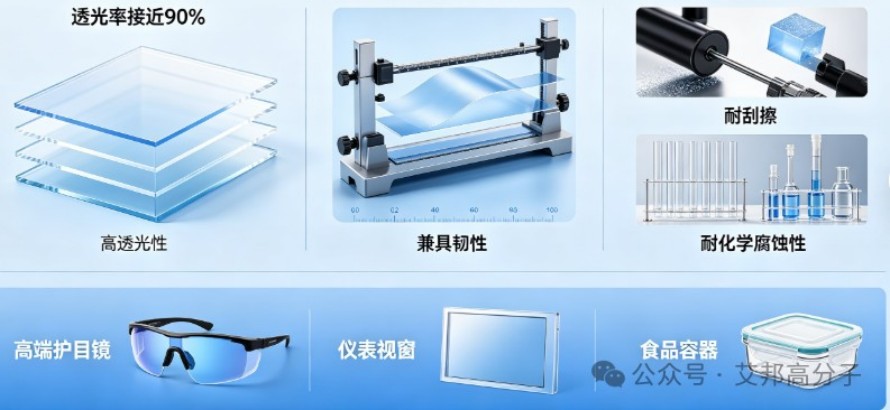

透明なコンポーネント: 透明なナイロンは、ほぼ 90% の光透過率を備え、靭性、耐傷性、耐薬品性を兼ね備えています。ハイエンドの安全メガネ、計器パネル、食品容器などの用途に広く使用されています。

3. 機械、電気機械、家庭用電化製品: 耐久性とコストのバランス

LFT-PA 材料は、ポンプ ハウジング、ベアリング、コンプレッサー ローター、その他のコンポーネントの機械および電気機械分野で使用されます。家電分野では洗濯機のドラムやエアコンのガイドファンなどに使用されています。

PA612などの長鎖ナイロンは、耐摩耗性、自己潤滑性、吸湿性が低いため、繊維機械の精密部品、コンベヤベルト、ベアリングライナーなどに広く使用されています。

4. 新エネルギー・フロンティア分野：ナノテクノロジーと3Dプリンティングの融合

超高制振ナイロン樹脂：東レ（株）は、NANOALLOY™技術を用いて100～300ナノメートルスケールの共連続相構造を実現した制振ナイロン樹脂を開発しました。損失角正接は通常のナイロンの約28倍、熱可塑性成形性を維持しながら高温剛性はブチルゴムの80倍です。これは、電気自動車の低周波ノイズ抑制のための画期的なソリューションを提供します。

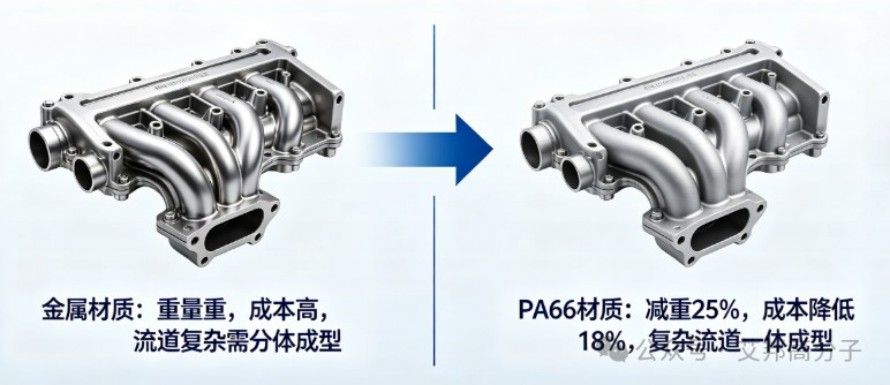

3D プリンティングと積層造形: ナイロン合金は、SLS (選択的レーザー焼結) プロセスで使用されるコア材料です。難燃性ナイロン 12 (UL94 V-0 定格) は、新エネルギー車のバッテリー モジュール フレームでの使用が検証されており、バッテリーの熱暴走が発生した場合の延焼を効果的に抑制します。ガラス繊維強化 PA66 で印刷されたインテーク マニホールドは、複雑なフロー チャネルのモノリシック製造を可能にしながら、重量を 25% 削減し、コストを 18% 削減できます。さらに、高靭性コポリマーナイロン素材は、医療用矯正器具や航空宇宙などの分野でも大きな期待を寄せられています。

IV.今後の展望

同じ期間に、世界の変性ナイロン市場は 89 億 9,900 万ドルから 156 億 7,300 万ドルに成長しました。ナイロン合金の改質における将来の傾向は、主に次の 2 つの方針に沿って要約できます。

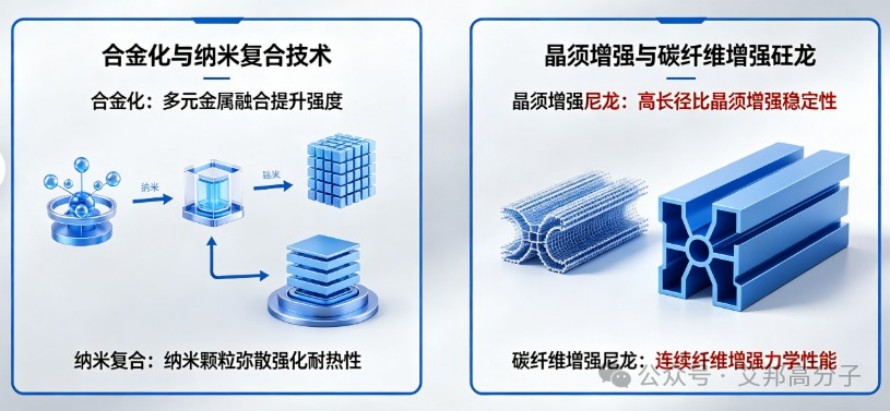

継続的な性能のブレークスルー: 合金化およびナノコンポジット技術により、材料はより強く、より耐熱性があり、より安定になります。ウィスカー強化ナイロンや炭素繊維強化ナイロンが重要な技術的進歩として現れるでしょう。

不可逆的なグリーン移行: バイオベースナイロン (PA11、PA1010、PA510 など) の生産能力と種類は拡大し続ける一方、従来のナイロンのケミカルリサイクル技術は成熟し、グリーンなクローズドループのライフサイクルが可能になります。

ナイロン合金の改質は、特定の課題に対処するための技術的ソリューションから、価値を生み出すための材料革新プラットフォームへと進化しています。電気自動車、航空宇宙、積層造形などのハイエンド産業の継続的な拡大に伴い、ナイロン合金はより多くの「ボトルネック」シナリオに対処する上で重要な役割を果たし、製造部門のアップグレードに不可欠な原動力となるでしょう。
