PFA（ポリテトラフルオロエチレン）とは

1. PFA と PTFE の比較

PFA (溶融加工可能なポリテトラフルオロエチレン) は通常、溶融加工可能なパーフルオロポリマーのクラスに属するパーフルオロアルコキシ樹脂を指します。

簡単に言うと、PFA は PTFE の耐薬品性と耐熱性のほとんどを維持しながら、PTFE よりも複雑な製品に加工するのが容易です。

PFA と PTFE の主な違いは次のとおりです。

(1) 処理の違い

PTFE は通常、通常のプラスチックのように溶融および流動によって加工することができません。通常、圧縮成形、焼結、または旋削によって加工されます。

一方、PFA は押出成形、射出成形、ブロー成形で加工できるため、以下の用途に適しています。

パイプ、継手、バルブライニング

半導体用高純度流体輸送チューブ

ポンプとバルブのコンポーネント

ワイヤーとケーブルの絶縁

高純度容器およびタンクコンポーネント

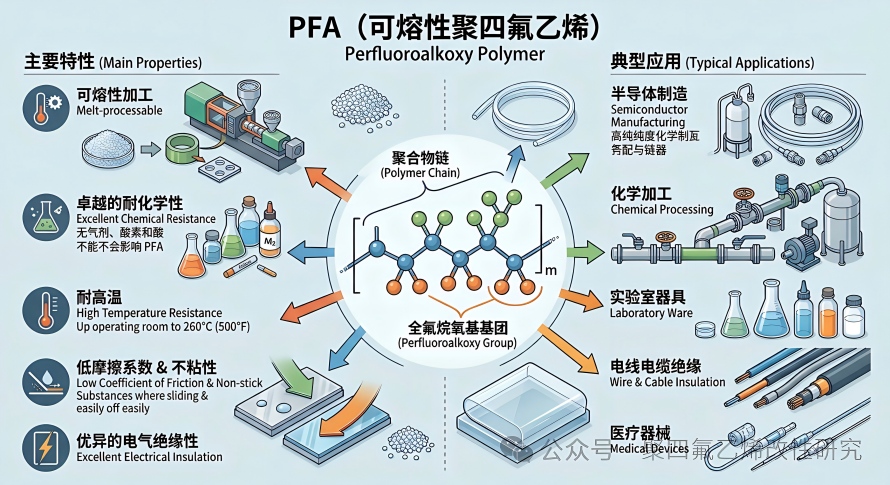

(2) その特性は PTFE の特性に非常に似ていますが、同一ではありません。

PFA が提供するもの:

酸、アルカリ、溶剤に対する優れた耐性

高温耐性

優れた電気絶縁性

低アウトガスかつ高純度

透明または半透明の外観 (PTFE よりも透明なコンポーネントへの加工が容易)

ただし、その制限にも注意する必要があります。

通常、コストは PTFE よりも高くなります

剛性と耐クリープ性は、必ずしもすべての改質 PTFE システムよりも優れているわけではありません

特定の耐摩耗性および自己潤滑性の用途では、充填 PTFE よりも適さない場合があります。

(3) PFA が重要な理由

PFA の中心的な価値は、「PTFE の代替」ではなく、PTFE を効率的に処理することが難しい、または清浄度要件を満たさない用途で使用できることにあります。

特に:

半導体湿式処理装置

超高純度の化学物質移動

高純度の配管とバルブ

リチウムイオン電池、化学処理、分析機器

ハイエンドケーブル絶縁

PTFE は「パフォーマンス基盤」に近いものですが、PFA は「ハイエンドの機械加工可能なバージョン」に近いものです。

2. 半導体産業における PFA の応用

PFA が半導体業界で重要なのは、単に「単に耐食性が高い」というだけでなく、PTFE ベースの材料の耐薬品性、耐熱性、熱可塑性加工性を兼ね備えているためです。PFA は、押出成形チューブだけでなく、射出成形バルブ本体、フィルターハウジング、ライニング、フィルム/コーティングなどの複雑な高純度部品の製造にも使用できます。 Chemours の高純度シリーズは、半導体業界の重要なセールス ポイントとして、低抽出物、耐応力亀裂性、低浸透性、および特定のフッ素化界面活性剤ベースの現像液に対する耐性も強調しています。

半導体工場における PFA の主な用途は、超高純度特殊ガスのメインラインではなく、「高純度湿式プロセス流体ライン」です。 SEMIの液体化学標準システムは、バルク化学薬品の分配、化学薬品の混合、および超純水/液体化学薬品の分配をカバーしています。一方、スウェージロックの超高純度仕様では、電解研磨された 316L ステンレス鋼がガス システム用の業界で推奨される材料として明示的に指定されています。これが、PFA が高純度ガスのメインラインではなく、化学溶液、洗浄溶液、現像液/剥離液、CMP 流体ラインでより一般的に見られる理由です。

(1) プラントユーティリティ・薬品のバルク物流：「構造材」としてのPFA

この用途における PFA の最も一般的な形態には、チューブ、配管、フレア継手、溶接可能な配管、バルブ、マニホールド、ポンプ、容器、タンクライニングなどがあります。インテグリスの超高純度 PFA チューブは、腐食性の高い環境向けに特別に設計されており、SEMI F57 で概説されている高純度ポリマーの流路要件を満たしています。サンゴバンの HP PFA 配管には、ウェーハ処理装置から化学物質供給システムに至るまでのアプリケーション シナリオが明示的にリストされています。 Chemours はまた、重要な半導体製造装置における典型的なフッ素ポリマーの用途として、配管、チューブ、バルブ、ポンプ、容器、タンクライニングを挙げています。

(2) オンマシンの薬液調製/ディスペンス: PFA が「プロセス制御コンポーネント」に参入

PFA は単に「液体を輸送する」だけではありません。また、マシン上での化学物質の生成、濃度管理、化学物質の混合、および定量投与/分配の領域にも参入しています。イワキは、CMP、エッチング/剥離、銅溶液処理をカバーするオンマシン化学生成用に高純度ポンプを直接配置しています。 GEMÜは、高純度NH₄OHを混合するための大流量、高純度バルブを展示しました。サンゴバンの計量ポンプは、エッチング、フォトレジストの塗布、および分注用に特別に設計されています。

(3) ウェット エッチング、洗浄、およびフォトリソグラフィーの湿式化学: これは、PFA が最も広く使用される分野です。

インテグリスのスプレーガンは、超高純度または高腐食性の流体で使用するための全 PFA 接液部設計を特徴としています。その超高純度 PFA チューブは、界面活性剤を含む特殊な現像液に対する耐性も特に強調しています。 Chemlock の PFA フィルター ハウジングには、一般的な動作条件として強酸、強アルカリ、フォトレジスト剥離液が記載されています。言い換えれば、「腐食性が高く、高純度が必要で、金属浸出の影響を受けやすい」ウェットケミストリーの流路は、一般に PFA の高周波適用範囲内に収まります。

(4) CMP: PFA は腐食に耐えるだけでなく、スラリー状態にも対応しなければなりません

CMP には腐食性の化学溶液とスラリーの安定した供給の両方が含まれるため、PFA/フッ素ポリマー成分はチューブ、継手、バルブ、流量制御装置、ポンプに集中しています。インテグリスは、超高純度 PFA チューブを腐食性の高い CMP 環境向けに明確に位置づけています。アサヒは、Dymatrix PFA/PTFE バルブを CMP スラリー、脱イオン水、化学プロセス向けに位置付けています。イワキの高純度ポンプは、CMP、エッチング/剥離、銅溶液処理も主な用途としてターゲットにしています。

(5) 湿式ウエハキャリア: キャリアの製造には PFA が使用されますが、「すべてのキャリアが PFA でできている」わけではありません。

PFA はチューブだけでなく、ウェットプロセスのウエハキャリアやウエハボックスにも使用されています。インテグリスの 200 mm プロセス ウェーハ キャリアは明示的に成形された PFA であり、湿式化学処理用に設計されています。ただし、100 mm ウェーハ キャリアは PFA、PP、STAT-PRO、およびその他のバージョンで利用可能であり、選択基準は化学的適合性要件に基づいています。これは、キャリア材料の選択が PFA の包括的な使用ではなく、「化学的適合性と清浄度の要件」に基づいていることを示しています。

(6) 帯電防止安全溶媒流路: これは PFA の重要なアップグレード ブランチです。

低導電率の溶媒系では、標準 PFA の高純度の利点は不十分です。静電気にも対処する必要があります。インテグリスは、可燃性溶剤やその他の非導電性半導体化学薬品を扱うための連続導電性 PFA チューブ、継手、バルブ、フィルター、接地ストリップを明示的に提供しています。アプリケーションは、リソグラフィー、大量の化学物質の輸送、ウェットエッチングと洗浄、さらに高度なパッケージングにおける溶媒/化学物質の管理に及びます。 Chemours の PFA 製品ファミリーには、静電気拡散グレードの別のカテゴリも含まれています。

(7) PFA 選択の限界を理解する

PFA は、すべての高純度用途に「万能」な材料ではありません。たとえば、電解研磨された 316L は依然として超高純度ガス システムの主要な材料です。高純度水システムでは、PVDF も有力な選択肢となります。インテグリスのフィルタ ハウジングは、溶剤、スラリー、光化学薬品、脱イオン水用の PP ハウジングも指定しています。より正確に理解すると、PFA は「高純度 + 深刻な腐食 + 液体化学薬品 + 複雑な熱可塑性部品」の交差点に対処するということになります。

したがって、半導体業界における PFA の用途を 1 つの明確なスレッドに分解すると、次のようになります。PFA 樹脂 → チューブ/継手/バルブ/マニホールド/ポンプ/フィルター ハウジング/キャリア/ライニング → バルク化学薬品輸送 / ウェット エッチングおよび洗浄 / CMP / フォトリソグラフィー用化学薬品 / 高度なパッケージング溶剤流体経路。
