GPO-3 (GPO-3 ラミネート、UPGM-203 とも呼ばれます)

主な特徴:

難燃性: UL 94 V-0 に認定。一部のモデルはハロゲンフリーで、燃焼時の煙の発生や毒性が低くなります。

アーク抵抗: アーク抵抗時間が 180 秒を超えます。トラッキング抵抗指数 (CTI) は 600V を超える場合があります。

耐熱性: 120 ～ 210°C の温度で安定して動作し、短期耐性は 180°C までです。

高い機械的強度: 構造的に安定しており、スタンピング、穴あけ、旋盤加工などのさまざまな成形プロセスに適しています。

密度基準: 純正品の密度は 1.81 ～ 1.83 g/cm3 です。粗悪品には充填剤が含まれていることが多く、性能が不安定になります。

共通仕様:

厚さ：0.8～100mm

寸法：914×1828mm、1220×2440mmなど

色: 主に白と赤褐色。赤やグレーなどのカスタムカラーも可能です

代表的な用途:

回路ブレーカーの安全バッフル、相分離器、および消弧室コンポーネント

スロットウェッジとステーターコア、モーターのカーボンブラシホルダー

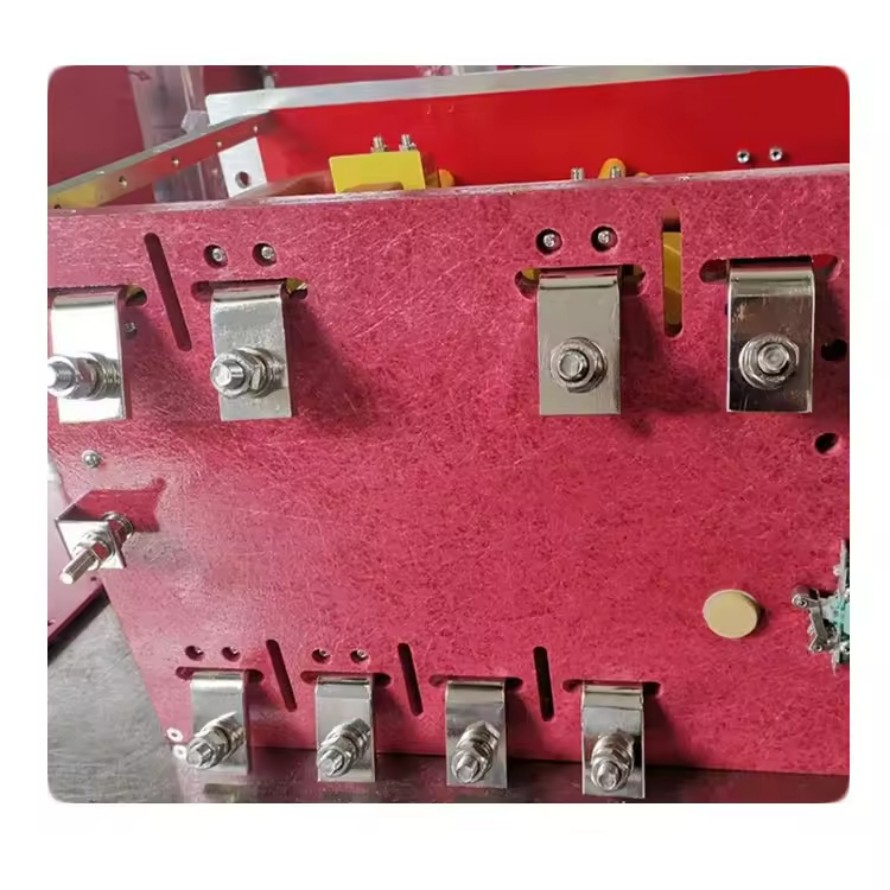

開閉装置内のパーティションシステム

バスバークランプ、変圧器の構造支持部品など

本物と偽物の見分け方は？

UL認証識別コードが提供されているかどうかを確認してください

絶縁耐力が ≥600V であるかどうかをテストします。

密度が 1.81 ～ 1.83 g/cm3 であるかどうかを測定します。

燃焼試験: 正規品は煙や有毒ガスを発生せず、燃焼時に剥離しません。

I. GPO-3 の基本特性

GPO-3 は、優れた電気絶縁性と機械的強度を備えたガラス繊維強化ポリエステル複合材料です。この材料は通常、厚さ 0.5 mm ～ 50 mm のシート状で製造されます。独自の積層構造により、動作温度が 155°C までの高温環境でも寸法安定性を維持できます。

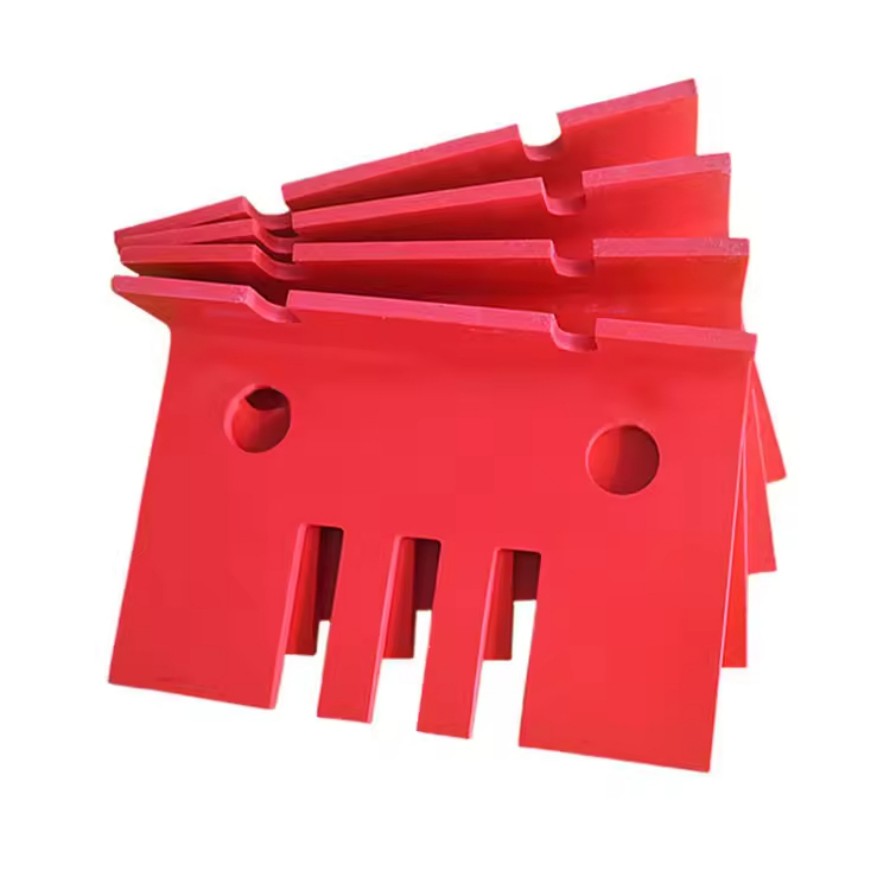

II.角度プロファイルの実現可能性分析

機械加工の特徴: GPO-3 は、CNC 装置を使用して角度のあるプロファイルに機械加工できます。ただし、ガラス繊維の含有量が切削工具の寿命に影響を与える可能性があることに注意してください。

市場の状況: 標準製品が角度のあるプロファイルで提供されることはほとんどありません。ほとんどがカスタム加工されています。

代替ソリューション: 熱成形プロセスを使用して、平らなシートを希望の角度に曲げることができます。推奨される曲げ半径は、材料の厚さの 3 倍以上である必要があります。

Ⅲ．推奨される代表的な用途

優れた耐電圧を活かした電気機器用絶縁金具

機械構造部品：高い強度と耐食性を活かして

高温環境用コンポーネント: 連続動作温度が 130°C 未満のアプリケーションに適しています

GPO-3 シート加工

GPO-3シートは、独自の積層構造により絶縁性と機械的強度に優れたガラス繊維強化ポリエステル樹脂複合材料です。機械加工の際は、その不均質な特性に注意する必要があります。硬い繊維は工具の磨耗を促進しますが、脆い樹脂は微小亀裂が発生しやすいためです。この材料は、電気機器の絶縁と構造サポートの両方の機能を果たし、耐アーク性、難燃性、精密機械加工を必要とするコンポーネントに特に適しています。

工業用絶縁材料の分野では、GPO-3と呼ばれる積層板が各種電気機器に広く使用されています。この材料は単一の物質ではなく、複数の層の複合体であり、その特性はその構成材料の相乗的相互作用から生じます。 GPO-3 を理解するには、その構造組成と加工特性の関係を分析することが重要です。

物理的な観点から見ると、GPO-3 パネルは、不飽和ポリエステル樹脂をベースとし、無機繊維で強化された積層製品です。それらの構造フレームワークはガラス繊維マットまたはガラス繊維布で構成されています。これらの繊維材料はランダムまたは配向して配置され、基本的な構造サポートと機械的強度を提供します。樹脂システムはバインダーとマトリックスの両方として機能し、分散した繊維をしっかりと結合して凝集した全体を作り、繊維間の空隙を埋めます。この樹脂は通常、硬化後に安定した三次元網目構造を形成する特別に変性された不飽和ポリエステルです。また、最終製品の電気的特性、耐熱性、加工性、コストを調整するために、材料に無機フィラーを適量添加します。基本的に、GPO-3 パネルは、強化繊維、樹脂マトリックス、および機能性フィラーを使用したホットプレスプロセスを通じて形成された緻密な複合材料システムです。

この複合構造は、機械加工中の材料の挙動を直接決定します。 GPO-3 パネルを切断、穴あけ、フライス加工などで加工する場合、オペレーターは均質な金属を扱うのではなく、重大な異方性を示す可能性のある不均質な層状構造を扱います。切削工具はまず表面の樹脂層に接触して切断し、その後高硬度のガラス繊維に接触します。繊維の硬さにより工具の摩耗が促進され、樹脂の脆さにより機械加工されたエッジに微小な亀裂や欠けが発生する可能性があります。層間の接着強度に微視的なばらつきがあると、加工中に層間剥離が発生する可能性があります。工具材料、主軸速度、送り速度、冷却方法などの加工パラメータの選択では、この「軟質と硬質が交互に現れる」複合材料の性質を包括的に考慮する必要があります。ハイス鋼の工具はすぐに摩耗するため、通常は超硬またはダイヤモンド コーティングされた工具が推奨されます。低い送り速度と適切な冷却により、熱の蓄積が軽減され、樹脂の過熱、軟化、焦げが防止されると同時に、繊維の破損も抑制されます。

機械加工プロセスの確立により、GPO-3 材料の設計性能指標がさらにマッピングされ、検証されます。さまざまなパラメータの下で加工品質を観察することにより、材料の内部一貫性を間接的に評価できます。たとえば、穴の壁が滑らかで、穴あけ後に層間剥離がない場合、これは樹脂の濡れと繊維の結合が良好であり、層間強度が仕様を満たしていることを示します。切断端がきれいで大規模な欠けがない場合、これは材料の優れた機械的強度と均質性を反映しています。加工中に発生するダストの特性（粒径や形態）もフィラーや繊維の分布を反映します。 「加工結果」から「材料の性能」を遡るという視点は、材料の品質を評価する実践的な手法となります。これは、GPO-3 パネルの受け入れは、出荷時の電気的性能テスト データだけでなく、安定した予測可能な機械加工性を備えているかどうかにも依存することを示しています。この加工性は、最終製品の組み立て精度と長期信頼性に直接関係する要素です。

その構造と処理特性により、GPO-3 ボードの応用分野は明確に定義されています。これは汎用素材ではありません。そのアプリケーションは、そのコア性能特性によって決まります。 1. 低電圧電気機器のブラケット、パーティション、消弧グリッドなど、高い電気絶縁強度と機械構造強度の両方が必要な用途では、GPO-3 ボードは絶縁と構造サポートの 2 つの機能を果たすことができます。 2. 特定の開閉装置のコンポーネントなど、電気スパークやアークが頻繁に発生する環境では、その優れた耐アーク性と難燃性 (通常は UL94 V0 定格を満たす) により、機器の安全性が効果的に強化されます。 3. トランス絶縁部品やモータースロットウェッジなど、寸法安定性や耐熱性を維持しながら複雑な形状を形成するためにある程度の機械加工性が必要な部品には、GPO-3 ボードが適しています。逆に、極度の高温耐性 (180°C を超える継続的な曝露)、極度の化学腐食環境、または完全に等方的な機械的特性が必要な用途では、他の特殊材料の方が適している可能性があります。

GPO-3 ボードを単なる通常の「絶縁ボード」と見なすべきではありません。その価値はバランスにあります。つまり、機械加工性、機械的強度、電気絶縁特性、耐熱性と難燃性、そしてコストの間の工学的なバランスです。複合材料の観点からその構造を理解し、加工の実践を通じてその性能の一貫性を検証し、その性能プロファイルからその用途の境界を導き出す—この認知経路は、工業材料の選択と応用の基礎となるロジックを明らかにします。成熟したエンジニアリング材料としての GPO-3 ボードの重要性は、単一の側面で最先端のパフォーマンスを追求することではなく、特定の動作条件下で信頼性が高く、安定しており、コスト効率の高い全体的なパフォーマンスを提供するソリューションを提供することにあります。設計者や製造者にとって、この材料の組成、加工、用途の間の本質的なつながりを理解することは、その性能パラメータを単に暗記することよりも重要です。
