国際ブランドプロフィール: グリーンツイード

2026,03,22

グリーンツイードブランド概要 (PTFE/充填 PTFE および MSE® に焦点を当てる)

Greene Tweed は、材料科学とシーリングエンジニアリングの中核能力を備えた高性能産業用コンポーネントのサプライヤーであり、機器の故障が許容できない用途向けにカスタマイズされたソリューションを提供しています。同社の公式プロフィールでは、160 年を超える技術的専門知識と、極限条件下で稼働するさまざまな業界に信頼性の高い材料と製品ソリューションを提供するための共同開発アプローチを強調しています。

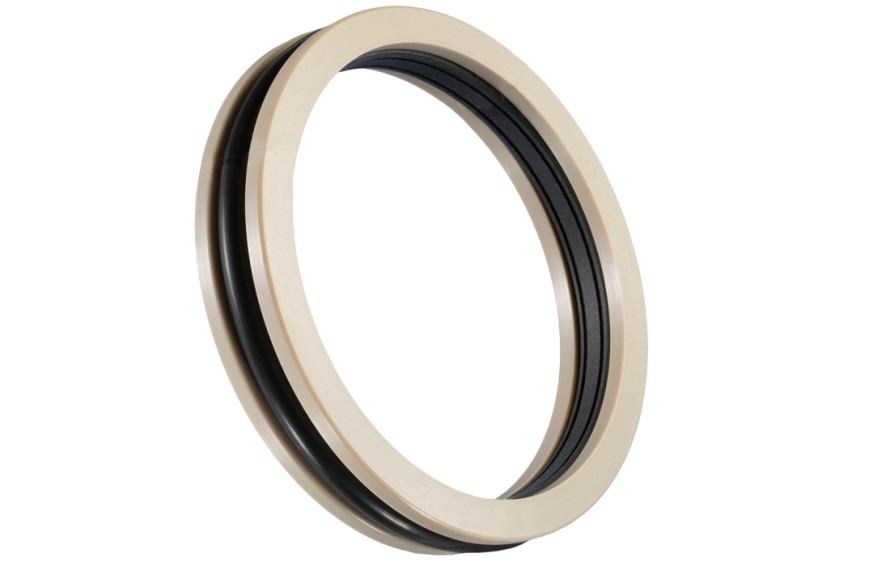

材料と製品の点では、Greene Tweed の熱可塑性材料ポートフォリオの中で、PTFE および充填 PTFE に最も密接に関連する製品は Avalon® フッ素ポリマー (PTFE ベース) であり、その用途には明らかにバネ付勢シール用のシーリングジャケットが含まれます。

主要な材料システム: Avalon® (PTFE および充填 PTFE プラットフォームの「ファミリー」)

(1) 「充填」は Avalon® の中核機能の 1 つです。

Greene Tweed は、Avalon® フルオロポリマーを添加剤で改質できることを明確に述べており、カスタマイズ可能な性能の組み合わせ (たとえば、耐摩耗性、耐クリープ性、熱/電気伝導性、トライボロジー性能など) を達成するためのカーボンファイバー、ガラスファイバー、グラファイトなどのオプションの添加剤を列挙しています。

(2) 典型的な充填 PTFE 配合 (Avalon® 材料ファミリーの説明より)

Greene Tweed の材料ポートフォリオの中で、Avalon® PTFE ファミリーは、純粋な PTFE (バージン/未充填) から次のようなさまざまな充填 PTFE グレードまでの配合をカバーしています。

グラファイト入りPTFE

：自己潤滑性を重視し、始動力・摩擦を低減します。

カーボン+グラファイト充填PTFE

：低い始動力を維持しながら、耐摩耗性と圧縮強度の向上を強調します。

ガラス繊維入りPTFE

: PTFE の化学的不活性性を維持しながら強度の向上を強調します。

ブロンズ入りPTFE

: 耐摩耗性とともに熱伝導性と電気伝導性を重視しますが、PTFE の「非粘着性/不活性」特性を損なう可能性があります。

熱硬化性樹脂充填PTFE

: フィラーアプローチとして「最小摩擦」を重視しており、乾式摩擦やスタートストップ用途に適しており、アルミニウムやプラスチック (非研磨性) などの柔らかい嵌合部品に対してより優しいです。

「PTFE 充填製品」の場合、このファミリーの材料プラットフォームの価値は、PTFE 充填システムを変更することで、同じシール構造 (MSE など) を設計して、「摩擦 - 摩耗 - 耐押出性 / クリープ抵抗 - 熱伝導性 - 媒体純度」などの目的の間でバランスを取ることができるという事実にあります。

MSE® 金属スプリングエネルギー貯蔵シール: 「精密機械加工 PTFE/充填 PTFE コンポーネント」のソース

(1) 構造定義

Greene Tweed の MSE® (Metal Spring Energized) シールは、ドキュメントで次のように明確に説明されています。

精密機械加工された PTFE と充填 PTFE (またはその他のポリマー) コンポーネントで構成されています。

耐食性金属スプリング (またはエラストマー O リング) によって事前に張力がかけられ、エネルギーが与えられています。

グランドに取り付けられると、スプリングが圧縮状態のシール接触面に力を加えてバリアを形成します。システム圧力が増加すると、シール効果がさらに高まります。同時に、スプリングは摩耗や組み立て/偏心などの要因を考慮して、ある程度の「回復/補償」を行います。

この定義は、MSE® の主要な特徴である「シーリングジャケット (PTFE/充填 PTFE) + 金属スプリングアキュムレーター」を明確に表現しており、PTFE/充填 PTFE ジャケットは精密機械加工されています。

(2) 典型的な構造的特徴: デュアルリップ設計とカスタマイズ可能な構成

MSE® カタログの中で、Greene Tweed はデュアルリップ設計を強調しています。これは、「事実上無制限の範囲の媒体」と広い温度範囲にわたって強化されたシール性能を実現すると同時に、さまざまなスプリング構成によって使用中の摩耗を補償し、性能要件を維持します。

公式製品ページでも同様に、MSE® がデュアルリップ設計を特徴としており、極端な温度、高圧、腐食性媒体向けに設計されており、特定の用途に基づいてカスタマイズされた材料と構造の開発が可能であることを強調しています。

(3) 動作メカニズムの重要なポイント: 非弾性ジャケットとスプリングが初期シールを提供し、システム圧力がシールリップを「駆動」します。

カタログにはメカニズムの技術的な説明が記載されています。

MSE®

熱可塑性ジャケットと内部金属スプリングで構成されています。

ジャケット自体はゴムのように弾性がないため、低圧の初期シールを確立するにはスプリングの初期たわみが必要です。

システム圧力が増加すると、圧力によってリップが「駆動」され、変形してシール力が増加します。同時に、MSE® キャビティが高圧側に面しているという事実が、適切なシール (本質的に「一方向シール」の概念を具体化する) の鍵となります。

MSE® にとって「充填 PTFE」が特に重要な理由

MSE® のようなバネ付勢シールの場合、PTFE ジャケット材料には通常、低摩擦と、低温流動、クリープ、摩耗、および押し出しに対する耐性とのバランスが必要です。 Greene Tweed は、この論理を Avalon® 材料仕様で明確に説明しています。フッ素ポリマーマトリックスが潤滑性とシール性を提供し、フィラーが耐クリープ性、高温耐性、耐摩耗性を強化するために使用されます。

したがって、「フィラーシステム」の選択は、多くの場合、次の質問に答えることになります。

「低フリクション・低始動力」と「高耐摩耗性・高圧縮強度」どちらを優先しますか？

嵌合コンポーネントはスチール、アルミニウム、またはプラスチックでできていますか (また、「非研磨性」フィラーは必要ですか)?

動作環境には、高速、乾燥摩擦、始動/停止サイクル、真空/ガス透過、または極端な温度変動が含まれますか?

グリーンツイード充填 PTFE 製品ファミリーの説明では、これらのシナリオに対応する材料オプション (グラファイト充填、カーボングラファイト充填、ブロンズ充填、熱硬化性樹脂充填など) を提供します。

MSE® の一般的なパフォーマンス制限とアプリケーション業界 (公式ドキュメントから抜粋)

パフォーマンスの制限 (ドキュメントの記述に従う)

温度

: ドキュメントでは、「低温 (極低温条件を含む) から 550°F / 288°C」までの広い温度範囲について頻繁に言及しています。

プレッシャー

: 文書には、MSE® が真空から高圧までの範囲をカバーしていることが示されていますが、上限はソースごとに異なります (通常、シリーズ、構造、クリアランス、およびはみ出し防止設計によって異なります)。

ある MSE® データシートには、最大 60,000 psi と記載されています。

2026年

2026 年のカタログには、「真空から 19,000 psi、カスタムのはみ出し防止リングを使用すると最大 30,000 psi」と記載されています。

実際には、「圧力限界」を独立した材料の性能ではなく設計結果として見ることをお勧めします。溝/クリアランス、リップの形状、はみ出し防止リングの構成、嵌合コンポーネントの硬度と表面粗さはすべて、耐えられる最終的な ΔP に大きく影響します。

応用業界/シナリオ

公式文書によると、典型的な産業には航空宇宙、エネルギー、半導体、工業部門が含まれます。具体的な応用例には、燃料制御システム/ポンプおよびバルブ、油圧システム、ダウンホールツール、バルブステム、CVD/エッチングチャンバー、ウェーハハンドリング、ロボット工学などが含まれます。

MSE®の「PTFEセグメントのハイライト」：傾斜コイルMSE®（コンパクトサイズ、低摩擦ガイダンス）

PTFE/充填 PTFE ジャケットと動作精度/摩擦損失の関係に興味がある人のために、Greene Tweed は特に Canted Cock MSE® を強調しています。これは、「摩擦の最大約 61% 改善」や「低温での漏れ制御の最大 74% 改善」などのマーケティング指標を用いて、電力損失を削減し、精密動作を強化するものであり、同時に「極低温から 550°F」までの温度範囲も強調しています。
