FRP複合製品およびコンポーネントの技術設計ガイド
軽量構造、高性能、耐食性、設計の自由度の追求が最優先される今日の産業環境において、繊維強化プラスチック/複合材 (FRP/複合材) はますます重要な役割を担っています。成形ファイバーグラス会社が発行した FRP 複合製品およびコンポーネントの技術設計ガイドは、この分野における貴重な包括的な技術参考資料として機能します。 FRP 複合材料の基本概念、材料システム、プロセス技術を体系的に概説するだけでなく、設計者の観点から、完全で実用的で費用対効果を重視した設計方法論も提供します。この記事では、複合材料の技術的枠組みの観点から、このガイドの中核原則を詳しく掘り下げます。
I. 材料: 定義から性能上の利点まで
このガイドは、複合材料の本質を明確に定義することから始まります。それは、強化相 (繊維) とマトリックス相 (樹脂) の間の界面結合によって形成され、いずれかのコンポーネント単独で優れた特性を生み出す新しい材料システムです。これは、ガラス、カーボン、アラミドなどの繊維と熱硬化性または熱可塑性樹脂を組み合わせた FRP の重要な分野に焦点を当てています。
このガイドでは、金属などの従来の材料と比較して、FRP の広範な用途の基礎となる FRP 固有の利点の独自の組み合わせを強調しています。
• 卓越した強度重量比と軽量特性: 強度重量比においてアルミニウムやスチールを上回っており、輸送分野 (自動車、航空宇宙) などの分野での軽量化に最適です。
• 優れた耐食性：錆びず、耐食性があり、さまざまな化学環境に耐え、化学処理、水処理、海洋工学において長寿命と最小限のメンテナンスを提供します。
• 高い設計の柔軟性とコンポーネントの統合: 単一の FRP コンポーネントで複数の金属部品アセンブリを置き換えることができるため、構造を簡素化し、組み立てコストと在庫を削減できます。成形の自由度により、複雑な形状や統合された機能が可能になります。
• 優れた寸法安定性と電気的特性: さまざまな物理的および環境的ストレス下でも最小限の変形を示し、高い絶縁耐力と低い吸湿性を兼ね備えているため、電気絶縁部品に適しています。
• 包括的な費用対効果: 内部着色やゲルコート塗布などの方法により後処理ステップが最小限に抑えられ、成形コストが比較的低く、大量生産と少量生産の両方で経済的実行可能性が保証されます。
これらの特性は単独で存在するものではありません。ガイドラインは、その起源が材料、プロセス、設計の間の相乗的な相互作用にあることを示しています。機械的特性は主に繊維の種類、含有量、積層構成によって決まります。化学的、電気的、熱的特性は主に樹脂系によって決まります。
II.マトリックスに対する強化材の科学的比率の最適化
このガイドでは、FRP を構成する 2 つの中心要素の詳細にかなりのスペースを割いて、材料科学のレベルでの深い理解を示しています。
1. 強化繊維システム: これらは FRP の構造的バックボーンを形成します。このガイドラインは、主流の E ガラス繊維、高性能 S ガラス、カーボン繊維、アラミド繊維をカバーしているだけでなく、繊維の形状 (連続ロービング、ファブリック、チョップドストランド マット、表面マットなど) と、それらが性能やプロセス適応性に与える影響についても詳しく説明しています。重要なのは、繊維の「配向方法」（一方向、二方向、多方向/ランダム）が最終製品の機械的特性の方向性を直接決定し、異方性複合構造を設計するための基礎を形成することを明らかにしていることです。
2. 樹脂マトリックス システム: これは、荷重をカプセル化して伝達する「血肉」を構成します。このガイドでは、熱硬化性樹脂 (ポリエステル、ビニル エステル、エポキシ、ポリウレタンなど) と熱可塑性樹脂 (ポリプロピレン、ナイロン、ポリカーボネートなど) の基本的な違い、つまり可逆加工特性と不可逆加工特性を明確に区別しています。樹脂の種類ごとに、その特徴、利点、欠点、代表的な用途について詳しく説明します。例としては、ポリエステルの多用途性とコスト効率、エポキシ樹脂の高性能と優れた接着性、ポリウレタンの卓越した靭性が挙げられます。添加剤とゲルコートを組み込むことで、外観、難燃性、耐候性などの特定の特性を実現する柔軟な手段が提供されます。
3. プリフォーム材料と半製品フォーム: このガイドでは、シート モールディング コンパウンド (SMC)、バルク モールディング コンパウンド (BMC)、ガラス マット熱可塑性プラスチック (GMT)、液体成形用のファイバー プリフォームなど、効率的な生産のために開発されたいくつかの重要な「すぐに使用できる」複合材料フォームに焦点を当てています。これらの材料形状は、材料設計と量産製造の間の重要な橋渡しとして機能し、それぞれが繊維含有量、流動特性、最終性能特性、および対応できる部品の複雑さにおいて明確な利点を提供します。
Ⅲ．設計要件を満たす技術的な実装
このガイドでは、ガラス繊維強化プラスチック (FRP) の主要な成形プロセスを、金型支援成形、コンタクト成形、およびその他の特殊な技術に分類して包括的にレビューしています。さまざまな生産量、寸法、複雑さのレベル、コスト要件に対応するための幅広い技術オプションを提供します。
• 金型成形 (圧縮成形、レジントランスファー成形 (RTM)、射出成形など): 両面が滑らかな表面を持つ精密部品の大量生産に適しており、高い自動化レベルと優れた部品の一貫性が特徴です。
• コンタクト成形 (ハンド レイアップ、スプレーアップ、真空袋詰め、真空注入など): 成形コストが低く、大きな寸法、小さなバッチまたはプロトタイピングに適しており、柔軟な設計変更、通常は片面仕上げです。

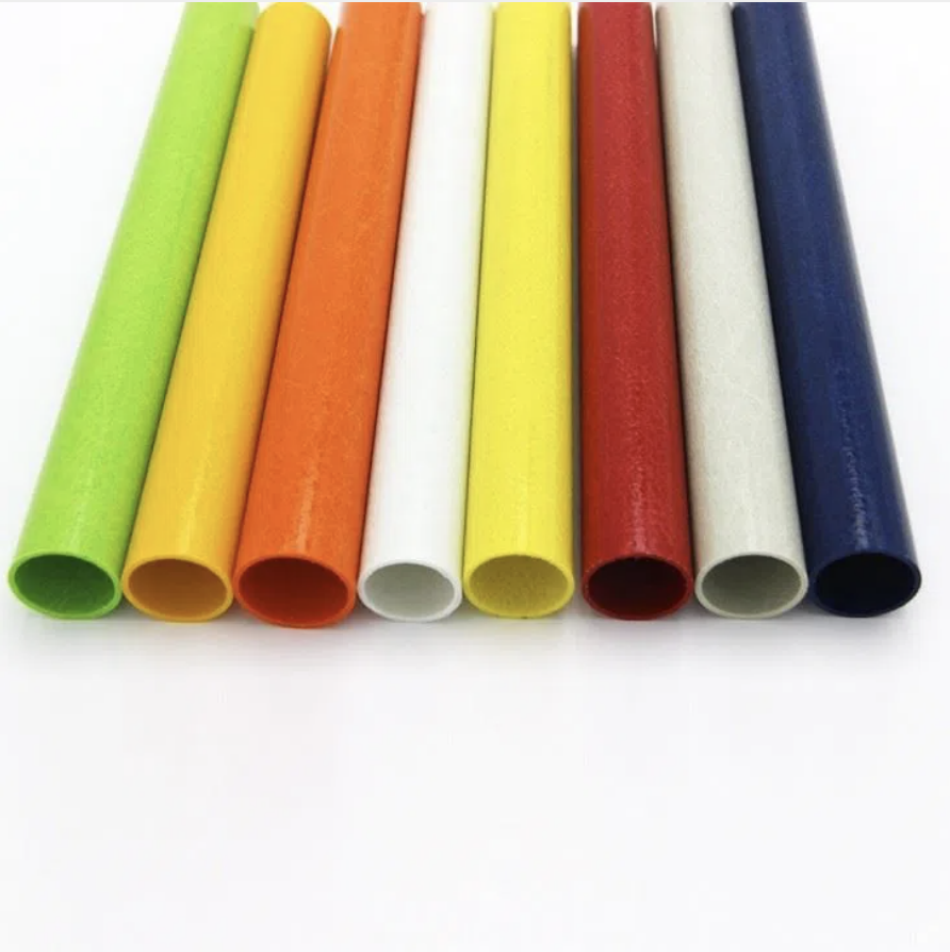

• 特殊なプロセス (繊維の巻き取り、引抜成形、連続積層など): 特定の製品形状 (パイプ、タンク、異形材、フラット シートなど) に合わせて最適化され、方向性の高い繊維配向と連続生産が可能になります。
このガイドラインでは、プロセスの選択は本質的に材料の選択に関連しており、両方の要素は生産規模、形状、性能仕様、コンポーネントのコスト目標によって左右されることを強調しています。たとえば、ディープキャビティの薄肉部品はプリフォームを組み込んだ LCM プロセスに適している一方、複雑なリブ付き構造コンポーネントは SMC 圧縮成形に適している可能性があります。
IV.構造化された共同設計プロセス
このガイドの最も価値のある点は、単なる材料データのリストを超えて、包括的な FRP 複合材の設計プロセスを提示していることにあります。このプロセスでは、パフォーマンス、経済性、製造の実現可能性を統一フレームワークに統合します。
1. 機能要件の定義: 機械的、物理的、化学的特性および動作環境を包括的に指定します。
2. 経済的要件の定義: 材料単価だけでなく、成形、二次加工、組立、物流などを含むトータルコストを評価する体系的な視点を採用します。
3. 材料とプロセスの選択: これはコラボレーション デザインの中核を構成します。設計者は、金型メーカーや材料サプライヤーと緊密に連携して、機能とコストの最適なバランスを見つけ、FRP に固有のユニークな材料、プロセス、設計の相乗効果を活用して価値を創造する必要があります。
4. スケッチからプロトタイプへ: 応力解析 (有限要素など) と経験に基づいた設計を組み合わせて詳細な図面を作成し、プロトタイピングを通じて設計を繰り返し検証します。
5. 金型の試行と生産の準備: 金型の試行中は、再現可能な製品品質を確保するためにプロセス パラメーターを細心の注意を払って制御します。
このガイドには、FRP とさまざまな代替材料 (金属、エンジニアリング プラスチック) との性能比較表とともに、包括的な設計参照データ テーブル (さまざまなプロセスの製造限界、推奨される半径と抜き勾配など) が記載されており、設計決定のための非常に実用的なガイダンスを提供します。
