PPS は PEEK の 5 分の 1 のコストで 80% のパフォーマンスを実現します
硫化ポリフェニレン (PPS) は、ジョイント コネクタ、トランスミッション アセンブリ、電気絶縁などの重要なコンポーネントにおいて重要かつ控えめな役割を果たし、高く評価されている高性能エンジニアリング プラスチックです。ロボットに軽量、高強度、信頼性の高い構造サポートを提供します。
パフォーマンスとコストパフォーマンス
ポリフェニレンスルフィドの分子主鎖には、硬いベンゼン環と安定したスルフィド結合が含まれています。
耐熱性：
熱たわみ温度は260℃を超え、220℃までの高温下でも長期安定動作が可能であり、一般的なエンジニアリングプラスチックをはるかに上回る熱安定性を備えています。 PC/ABS などの材料が 100°C 程度の温度にしか耐えられないのとは対照的に、PPS は、モーターや電力コンポーネントの近くに配置された場合でも、軟化や破損に対する耐性を維持します。
難燃性断熱材:
PPS は本質的に難燃性があり、酸素指数が 44% を超えます。難燃剤を一切添加せずにUL94 V-0を取得し、優れた自己消火性を示し、燃焼時に溶滴を発生しません。
PPS コンポーネントは、電気システム内で電気スパークや過熱にさらされた場合でも非持続燃焼を示し、ロボット システムの本質的安全性を大幅に強化します。表面抵抗率と体積抵抗率は、温度や湿度が変化しても安定しているため、優れた電気絶縁材料となります。高周波、高電圧の環境でも、PPS は信頼性の高い絶縁保護を提供し、漏電やトラッキングに耐性があります。
耐薬品性:
PPS は、酸、アルカリ、塩溶液、およびほとんどの有機溶媒に対して優れた耐性を示します。湿った、ほこりっぽい、または化学腐食性の工場作業場などの複雑な環境で動作している場合でも、PPS コンポーネントは安定性を維持します。
寸法安定性:
PPS は極めて低い吸湿率と熱膨張係数を示し、24 時間の吸水率はわずか 0.02% ～ 0.05% です。吸水量がほぼゼロであるため、PPS コンポーネントは、中国南部の梅雨時や高湿度の環境でも、PA ナイロンとは異なり、湿気で飽和しても膨張、変形、強度低下が発生しません。熱サイクル後でも、PPS 部品は寸法安定性と正確なフィット感を維持し、ロボット精密部品の厳しい公差要件を満たします。
高い機械的強度:
純粋な PPS は 70 ～ 80 MPa の引張強度を示し、繊維強化によって強度と剛性が大幅に向上します。含有量 30% のガラス繊維強化 PPS は、12 ～ 15 GPa の曲げ弾性率を達成し、荷重下での変形は 0.1% 未満であり、要求の厳しい精密支持構造には十分です。絶対的な強度は硬質アルミニウム合金よりもわずかに劣りますが、その比強度には明らかな利点があります。
耐摩耗性潤滑:
PPS の分子構造は高い剛性と固有の自己潤滑性を示し、潤滑剤を配合することで摩擦係数をさらに低減できます。特にPTFEなどの固体潤滑剤を配合した場合、耐摩耗性に優れ、摩擦係数が大幅に低減されます。関節歯車やブッシュなど、長時間の繰り返し動作を必要とするコンポーネントの場合、PPS は摩耗粉を最小限に抑え、数千万サイクルにわたるスムーズな動作を保証します。ロボットのジョイント用途では、より静かでスムーズな伝達性能とともに、メンテナンスフリーの寿命を延長します。
PPS の包括的な性能特性は、重要なロボット コンポーネントの厳しい材料要件を事実上すべて満たします。さらに、高性能と比類のない費用対効果の利点を兼ね備えています。
軽量化の利点:
従来の金属と比較して、PPS 複合材料は最大 60% の軽量化を実現できます。ロボット構造部品の金属を PPS に置き換えることで、同等の強度を維持しながら重量を半分以下に削減します。この自重の軽量化により、駆動モーターの小型化やバッテリーの小型化が可能となり、動作効率が向上し、動作耐久性が向上し、歩行安定性への悪影響が軽減されます。
PEEK よりもコストが大幅に低い:
PPS のトン当たりの価格は PEEK の 5 分の 1、あるいは 10 分の 1 にすぎませんが、その性能は PEEK の能力の 80% ～ 90% に達します。極端ではない多くの動作条件において、PPS はこれまで PEEK に要求されていた要件を適切に満たし、コストを大幅に削減して大量適用を可能にします。大規模生産を追求する人型ロボットにとって、このパフォーマンスとコストの最適なバランスにより、PPS は特定の金属や PEEK 用途に代わる理想的な材料となります。
製造とメンテナンス:
PPS は従来の熱可塑性成形技術を使用して加工できるため、優れた寸法精度と短いサイクルタイムで複雑なコンポーネントを大量生産できます。対照的に、金属部品は機械加工や鋳造を必要とすることが多く、その結果、コストが高くなり、加工がより複雑になります。 PPS コンポーネントは防食コーティングの必要性を排除し、自己潤滑性と振動減衰特性を備えているため、メンテナンス費用が削減されます。

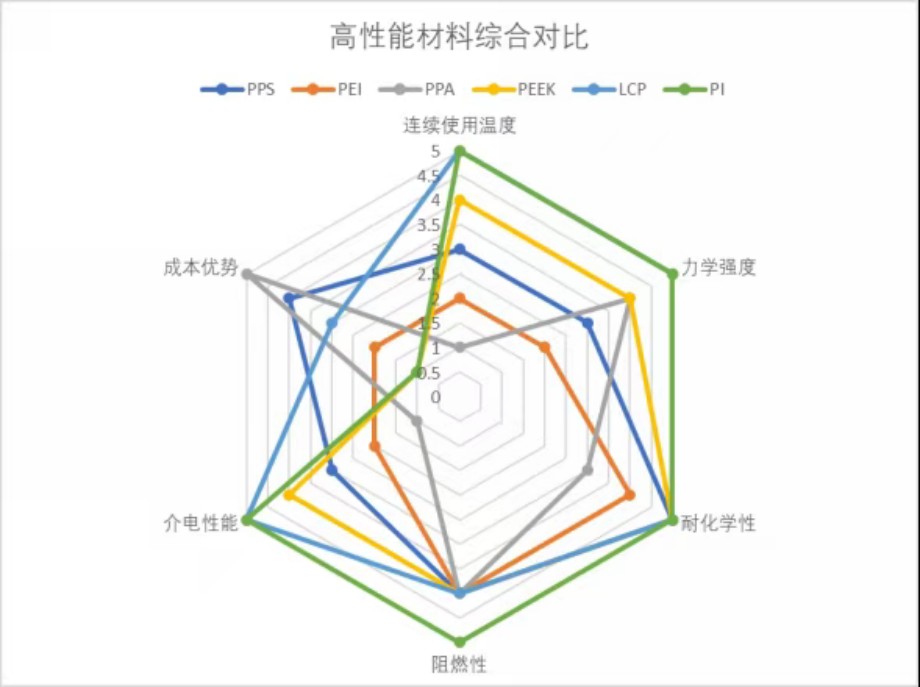

PPS を他の一般的な材料と比較すると、その利点がさらに顕著になります。
PA や PBT などのエンジニアリング プラスチックとの比較: PA 系材料は適度な靭性を備えていますが、吸水性が高く、寸法安定性が低いため、環境湿度の変化により性能が大幅に変動します。 PBT は平均的な耐熱性と耐食性を備えているため、高温や化学薬品への曝露を伴うロボット用途には不向きです。対照的に、PPS は水をほとんど吸収せず、最大 200°C の温度に長時間さらされても耐えられ、化学腐食にも強いため、従来のエンジニアリング プラスチックよりもはるかに優れた信頼性を実現します。
LCP などの高級プラスチックとの比較: LCP は極薄精密部品に優れていますが、脆性が高く耐衝撃性が低いため、耐荷重構造部品には不向きであり、法外に高価です。対照的に、PPS は優れた靭性と幅広い適用性を備え、構造負荷をサポートしながら断熱性と耐熱性の要件を同時に満たします。
金属材料との比較:金属は高い剛性を備えていますが、密度が高く、腐食しやすく、電気絶縁性が欠如しているという欠点があります。ロボット工学に鋼の代替として PPS を採用することで、錆や電気絶縁の心配がなくなり、重量が大幅に軽減されます。 PPS コンポーネントは、無線通信やセンサー信号に干渉しません。
機能性が満たされれば、プラスチックで解決できる問題を金属で解決する必要はないと言え、PPSはまさにその解決策を提供する最適な素材の一つです。
修正された拡張機能: PPS のパフォーマンスの拡張
天然 PPS にも弱点がないわけではありません。
靭性が比較的低く、ノッチ衝撃強度が低いため、衝撃荷重下または構造コーナーで脆性破壊が発生する可能性があります。さらに、ガラス繊維強化 PPS にはある程度の異方性があるため、大型の平らな部品は成形中に反りやすくなります。極端な温度に長時間さらされると酸化劣化が起こり、性能が低下する可能性があります。
これらの問題は、修正技術を使用することで効果的に解決できます。
ガラス/カーボンファイバー強化:
ガラス短繊維または炭素繊維を組み込むことは、PPS の最も一般的な強化方法です。
繊維の追加により、材料の剛性と強度が飛躍的に向上し、熱膨張が大幅に低減され、金属に近い寸法安定性が実現します。
ロボットのサポート フレームやスケルトンなどの大型構造コンポーネントの場合、ガラス繊維強化 PPS は応力や熱変動下での寸法精度を保証し、クリープや熱膨張/収縮による不正確さを防ぎます。
カーボンファイバー強化によりさらに重量が軽減され、電気/熱伝導性が向上しますが、それに応じてコストが高くなります。
より高度な連続繊維強化 PPS 複合材料が登場しました。
連続炭素繊維織物と PPS 樹脂を組み合わせることで、引張強度 1500 MPa を超える新しい軽量素材が得られます。これらの金属に匹敵する PPS ベースの複合材料は、ロボット アーム、胴体ケーシング、および同様の用途に計り知れない可能性を示しています。これらは、高強度と優れた疲労特性を提供するだけでなく、ホットプレスによる複雑なコンポーネントの効率的な製造を可能にします。さらに、この材料はリサイクル可能であり、パフォーマンス上の利点と環境の持続可能性を兼ね備えています。
強化修正:
強化改質は、エラストマーのブレンドやゴム粒子の組み込みなどの方法によって実現されます。強化 PPS のノッチ付き衝撃強度は、純粋な PPS と比較して数倍強化することができ、低温衝撃や振動条件下での亀裂の発生しやすさを示します。足のクッション構造や関節減衰スペーサーなど、繰り返し衝撃を受けるロボット コンポーネントの場合、高度に強化された PPS 材料が優れた耐衝撃性と疲労性能を実現し、破損することなく長時間の動作を保証します。
合金化修正:
「アロイ」によって PPS と他の樹脂をブレンドすると、複数の材料の利点が組み合わされます。
PPS +PA66 アロイは、PA66 の靭性を利用して PPS の脆さを補い、PPS が合金に優れた耐熱性と耐薬品性を与えます。
この材料は強度と靱性のバランスが取れており、ある程度の延性と高温耐性の両方を必要とする部品に適しています。同様に、PPS+PPO 合金は密度が低いため、良好な機械的強度と寸法安定性を維持しながらさらなる軽量化が可能になります。
機能性充填の変更:
PPSは特殊なフィラーを配合することにより、導電性、熱伝導性、耐摩耗性、自己潤滑性などの機能性も付与され、構造材料から機能性材料へと変化します。
導電性カーボンブラックや金属繊維を配合することで、導電性・帯電防止性のあるPPSを製造できます。この材料は、電磁シールドまたは静電気散逸を必要とするロボット電子部品の封入に適しており、追加の金属コーティングを必要とせずに組み込みの EMC 保護が可能になります。
窒化ホウ素などの熱伝導性絶縁フィラーを組み込むことにより、熱伝導性絶縁 PPS を開発できます。この材料は、ロボット用途の高出力モーターのコイル ブラケットまたは制御モジュール内の放熱ソリューションとして機能します。電気を通さずに熱を急速に逃がすため、コンポーネントの冷却が促進されます。
固体潤滑剤 PTFE と耐摩耗性繊維を組み込むことにより、摩擦係数が大幅に低減された、非常に耐摩耗性の高い PPS 素材が実現します。このため、ギア、ウォームギア、滑り軸受ブッシュなど、頻繁な潤滑を必要とせずに長時間の摩擦運動が必要なコンポーネントに適しています。
