業界最高性能の熱可塑性エンジニアリングポリマー – Torlon® PAI

2025,12,28

業界最高性能の熱可塑性エンジニアリングポリマー – Torlon® PAI

Torlon® PAI (ポリアミドイミド) は、熱硬化性ポリイミドの性能上の利点と熱可塑性プラスチックの溶融加工上の利点を組み合わせています。耐摩耗グレードは、乾燥環境と潤滑環境の両方で優れた性能を発揮します。高強度グレードは、最大 275°C (525°F) の温度でも靭性、高強度、高剛性を維持し、PAI を業界最高性能の熱可塑性プラスチックとして確立しています。その広範な耐薬品性は、強酸およびほとんどの有機化合物を包含します。

PAI は、最先端のエンジニアリングプラスチックと比較して、優れた圧縮強度と耐衝撃性を示します。優れた耐クリープ性と極めて低い線熱膨張係数 (CLTE) により、優れた寸法安定性が保証されます。

Torlon® PAI (ポリアミドイミド) は、その卓越した総合特性により極限環境で優れた性能を発揮する高性能熱可塑性エンジニアリングポリマーです。熱硬化性ポリイミドの耐熱性の利点と熱可塑性プラスチックの溶融加工の利便性を兼ね備えており、航空宇宙、自動車、半導体などの要求の厳しい分野に適しています。

主要なパフォーマンス特性: Torlon® PAI の主要な利点は次のとおりです。

‌熱安定性‌: -250°C ～ 275°C の広い温度範囲にわたって安定性を維持し、長期使用温度は 275°C です。ガラス転移温度 (Tg) は 280°C に達し、260°C における室温引張強度の約 70% を保持します。

‌機械的強度‌: 非強化グレード (例: 4200) は、ほとんどの金属を上回る最大 190 MPa の引張強度を達成します。強化グレード (例: 5030) は、標準 PA66 の 3 倍を超える、12,000 MPa の曲げ弾性率と 345 MPa の圧縮強度を示します。

‌耐摩耗性と自己潤滑‌: 改良グレード (例: 4301) にはグラファイトと PTFE が組み込まれており、0.12 という低い摩擦係数を実現しています。摩耗寿命は標準 PAI の 5 倍であり、無潤滑ベアリング、ギア、および同様の用途に適しています。

‌化学的安定性および環境安定性‌: 強酸、アルカリ、およびほとんどの有機溶媒に対して耐性があります。吸水率はわずか0.33%。線熱膨張係数が低く、寸法安定性が±0.1%です。 UL94 V0 認証を取得した自然難燃性。‌

グレードの分類と用途: Torlon® PAI シリーズには、汎用グレード、強化グレード、耐摩耗グレード、特殊機能グレードが含まれます。

半導体ウェーハ固定具および電子コネクタ用の「汎用」(例: 4203L)。

航空エンジンマウントやUAVトランスミッションギアのアルミニウム合金の代替としての強化構造(例: 5030、7130)。

耐摩耗性潤滑グレード (例: 4435) は、油圧バルブステムや工業用ガイドレールに適しています。

特殊機能グレード (例: 4000TF、5030HF) は、半導体キャリアおよび 5G アンテナカバーに対する帯電防止特性、高周波電気的適合性、または食品接触適合性を提供します。

処理と利点:

射出成形では、高温の金型（204 ～ 218℃）、高速高圧充填、予備乾燥処理が必要です。製品の性能を最適化するには二次硬化が必要です。金属に代わる利点としては、耐食性、軽量性 (燃費向上)、騒音低減、および単一の成形品で複雑な形状を形成できるため、組み立てコストが削減されることが挙げられます。

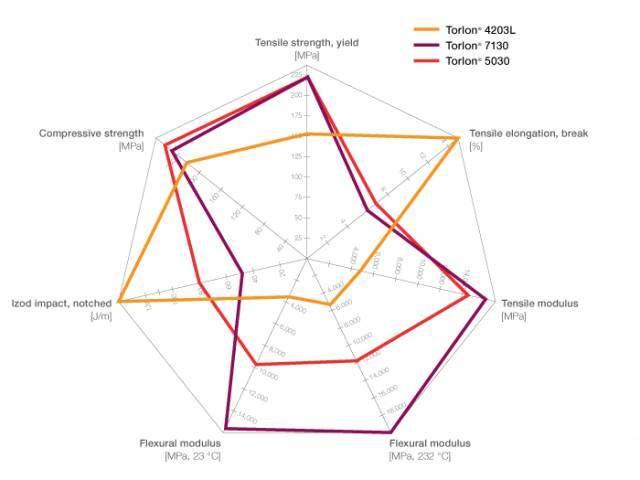

Torlon® PAI グレードの比較

高温耐摩耗性

耐摩耗性の Torlon® PAI グレードは、優れた機械的特性と摩擦学的特性を実現します。優れた耐薬品性と高い熱安定性を組み合わせることで、潤滑が最小限または潤滑されない高温での摩擦および摩耗の用途において金属の代替に成功します。特別に配合されたグレードは、非常に高い圧力と速度 (PV) 条件下の潤滑環境に適しています。

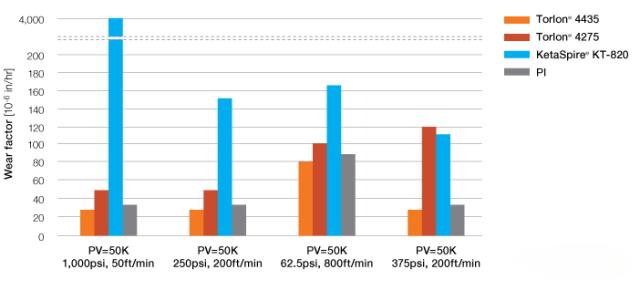

耐摩耗性プラスチックの比較

カーボンファイバーとポリマー潤滑剤 (PTFE など) を添加すると、耐摩耗性が向上します。 Torlon® PAI は最適な耐摩耗性を示します。

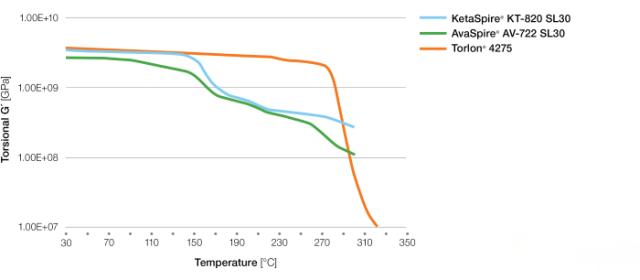

耐摩耗性 Spire® 超高性能ポリマーのねじり DMA 解析

耐摩耗グレードと耐摩耗グレードの比較

高温強度と剛性

高強度トーロン® PAI グレードは金属のような特性を示し、通常、繰り返し荷重操作を受ける精密部品に使用されます。ガラスおよびカーボンファイバーを充填した樹脂グレードは、高温でも強度と剛性を維持するだけでなく、低クリープおよび優れた耐疲労性というさらなる利点も提供します。

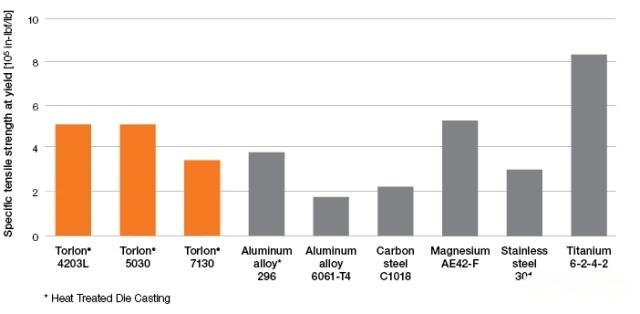

Torlon® PAI と金属の引張強さの詳細な比較

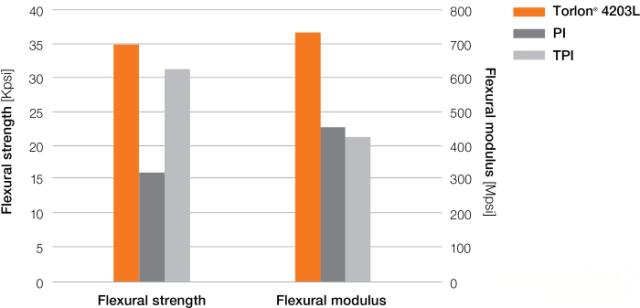

基礎プラスチックの機械的特性の比較 [ASTM D790]

基礎プラスチックの圧縮強さの比較 [ASTM D695]

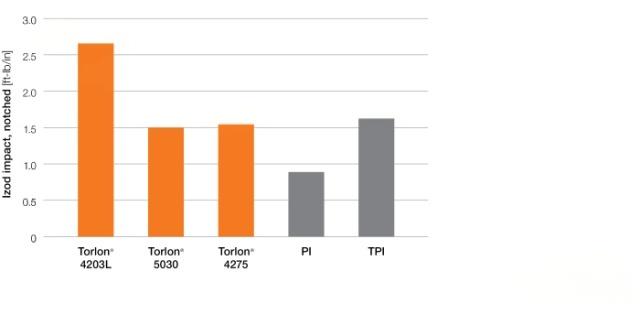

復元性能の比較

線熱膨張係数の比較

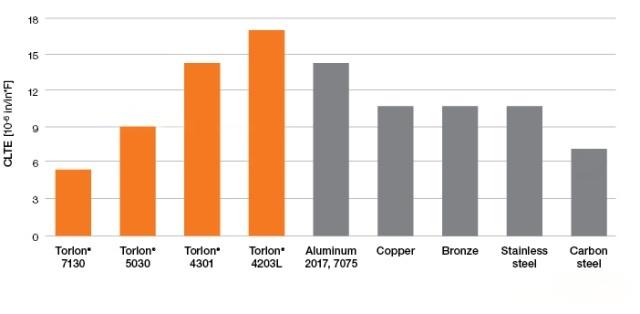

線熱膨張係数

Torlon PAI の成熟したアプリケーション

半導体アプリケーション

KetaSpire® PEEK および Torlon® PAI は、その卓越した性能により、特に高温処理を必要とする用途で、半導体業界全体で広く利用されています。これらは高温条件と極低温条件の両方で寸法安定性を示し、表面の清浄度と汚染のない状態を保証すると同時に、攻撃的な化学薬品、強酸、または溶剤の影響を受けません。

これらの超高性能ポリマーは、ウェーハハンドリング、ベアリング表面、処理容器、コンポーネントキャリア、IC テスト装置のソケットとハンドルなどの用途における金属コンポーネントの交換に特に適しています。詳細については、上のリンクをクリックしてください。

代表的な用途

半導体の製造と検査

CMP化学機械研磨リング

ウェーハキャリア

エッチングリング

ピンとファスナー

処理トレイと転写メディア

航空宇宙用途

Spire® 超高性能ポリマーは、航空宇宙エンジニアに、次世代航空機コンポーネントの開発において、金属や従来のプラスチックに代わる前例のない代替手段を提供します。

Torlon® PAI、KetaSpire® PEEK、および AvaSpire® PAEK は、優れた強度と弾性率、航空機作動液に対する特殊な耐薬品性、卓越したクリープ耐性と耐疲労性を実現するとともに、腐食のない特性、環境適合性、長期信頼性を実現します。これらの特性により、エンジニアは組み立て、操作、メンテナンス時の設計の自由度が高まり、スペース利用率が向上し、安全性が向上し、コストが削減されます。

Torlon® PAI、KetaSpire® PEEK、および AvaSpire® PAEK は、あらゆる段階で多数の航空機メーカーおよびサプライヤーの認証要件を満たしていると同時に、関連する ASTM および MIL-P 認証基準にも準拠しています。

金属代替のメリット

腐食なし

軽量化により燃費向上に貢献

組み立て、運用、メンテナンスのコストを削減

騒音低減と振動減衰

複雑なコンポーネント形状の加工が容易

高性能ポリマーの利点

優れた機械的特性

優れた熱性能

幅広い耐薬品性

長期にわたるパフォーマンスの維持

添加剤なしでFST準拠を達成可能

高温多湿環境での性能向上

適用対象

プラットフォームコンポーネントのロード

複合ファスナーと付属品

ワイヤーを結束する (ケーブルタイとワイヤークリップ)

断熱フェルトラミネート

飛行システムのコンポーネント

電気機械

環境管理

外部軽量機械部品

発電

流体ハンドリングシステム

構造コンポーネント

熱可塑性複合材料

熱可塑性接着剤

自動車用途

自動車エンジニアは現在、世界的な排出ガス規制に適応し、より効率的なエンジンとパワートレイン技術を通じて二酸化炭素排出量を削減するという困難な課題に直面しています。解決策の 1 つは、ますます厳しくなる環境要件と動作温度を満たすために、非常に小型化されたターボチャージャー付きエンジンを導入することです。

PPS や高強度軽量金属などの従来のプラスチックの代替品として、Spire® 超高性能ポリマーは、次世代の耐熱性、摩擦性、耐摩耗性の要件を満たすための前例のないオプションを自動車エンジニアに提供します。

金属代替のメリット

腐食なし

燃費の向上

コンポーネントの統合を強化し、コストを削減

騒音低減と振動抑制

自動車用作動油に対する優れた耐性

一体成型により二次加工が不要

耐摩耗性と耐腐食性

高温耐摩耗性

Torlon® PAI、KetaSpire® PEEK、および AvaSpire® PAEK は、最適な材料を求めるエンジニアに追加のオプションを提供します。機械的特性、熱性能、摩擦特性の総合的なバランスに加え、自動車用流体からの優れた耐腐食性を備えた材料を見つけることが容易になりました。

パワートレインのアプリケーション

スラストワッシャー

スラストベアリング

針状ころ軸受交換用リング

チェックボール

シールリング

互換性のあるトランスミッション設計

デュアルクラッチトランスミッション（DCT）

オートマチックマニュアルトランスミッション（AMT）

無段変速機（CVT）

自動

前輪駆動

後輪駆動

全輪駆動

軽量

高トルク

機械的および構造的用途

サスペンション

油圧

ブレーキコンポーネント

パワートレインシステム

石油およびガスの用途

世界的なエネルギー需要の持続的な成長により、多くの石油会社が陸上および海上の石油およびガス資源をより深く探索するようになりました。これらの地域の極端な条件 – 高圧 (50 kpsi)、高温 (300°C)、研磨液、塩水、その他の過酷な環境 – は、ほとんどの金属を破壊し、多くのプラスチック材料を破壊するのに十分です。

コスト、ダウンタイム、掘削作業員の安全に対する脅威に直面する場合、適切な材料を選択することが最も重要になります。 KetaSpire® PEEK、Torlon® PAI、および AvaSpire® PAEK (この特注の高性能ポリケトン製品群) は、このような極端な環境でも驚くべき回復力を発揮します。

ソルベイのこれらの比類のない超高性能ポリマーは、耐久性のあるコンポーネント設計を最適化する際にエンジニアに大きな柔軟性をもたらします。

代表的な用途

圧力成形リング、プレート、公称チューブおよびチューブ部品

シールと補助シールリング

電気コネクタおよび電子アセンブリ

ライザーおよびアンビリカルケーブル用の公称チューブおよびチューブコンポーネント

ラビリンスシール

ベアリング

ケーシング

耐摩耗ストリップ

前

ご連絡方法
