PEEK (ポリエーテル エーテル ケトン) は、高性能の半結晶性芳香族熱可塑性エンジニアリング プラスチックであり、その優れた総合特性により、複数のハイテク分野で広く使用されています。
PEEK の中心的な特性には、高温耐性、高強度、優れた化学的安定性が含まれます。融点は 343°C に達し、連続使用温度は最大 260°C です。強化グレードの熱たわみ温度は 315°C を超える場合があります。高強度（引張強度94～186MPa）、耐食性（濃硫酸などの腐食性の強い酸のみで劣化）、自己潤滑性、生体適合性、難燃性（UL94 V-0を達成）を同時に実現します。
これらの特性は、硬いベンゼン環と柔軟なエーテル結合を特徴とするその分子構造に由来しており、高温、圧力、または腐食条件下での安定性を可能にします。
PEEK は、炭酸ナトリウムの触媒によるモノマー レゾルシノールと 4,4'-ジフルオロベンゾフェノンの重縮合によって合成されます。製造では通常、完全に密閉されたシステム内の溶媒として溶融ビスフェノール スルホンが使用されます。
加工は射出成形や押出成形などの従来の熱可塑性方法で行うことができますが、溶融物の劣化を防ぐためには金型温度 (通常 140 ～ 180 °C) と射出温度 (320 ～ 390 °C) を厳密に制御することが不可欠です。
PEEK のアプリケーションは、航空宇宙、医療機器、自動車製造、エレクトロニクス、電気システム、エネルギー分野に及びます。
• 航空宇宙: 航空機のドア部品やロケット エンジン部品を製造し、アルミニウム合金の最大 8 倍の比強度で 20% ～ 40% の軽量化を実現します。
医療機器: FDA 認定のインプラントグレードの PEEK 材料 (PEEK-OPTIMA など) は、人工関節や頭蓋インプラントに使用されています。弾性率は骨組織に近似しており、134°C の複数回の蒸気滅菌サイクルに耐えます。
自動車産業: エンジンのベアリングとシールの金属の代替、無段変速機の -196 °C ～ 260 °C の極限条件に耐え、ポリイミド グレードに匹敵する耐摩耗性を示します。
電子・電気用途：体積抵抗率が1×10¹⁶Ω・cmを超える、半導体超純水パイプライン、高温コネクタ、耐放射線ケーブル絶縁材などに使用されます。
エネルギー部門: 石油探査で、最大 200°C の温度と 140MPa の圧力に耐え、化学的安定性と電気的性能を組み合わせた検出器コンポーネントを製造するために採用されています。
世界のPEEK市場は集中度が高く、少数の企業が独占しています。 2025 年までに大規模な生産能力を持つ企業は世界中で 7 社のみとなり、英国に本拠を置く Victrex が約 60% の市場シェアを保持します。
ヨーロッパが 38% のシェアでリードし、北米が 25% を占め、アジア太平洋地域が最も急速な成長を示しています (過去 5 年間の年平均成長率は 7%)。中国の年間消費量は1,980トンに達しており、新エネルギー車や半導体部門の需要が牽引している。
PEEK は自動車のステアリング部品に使用できますか?

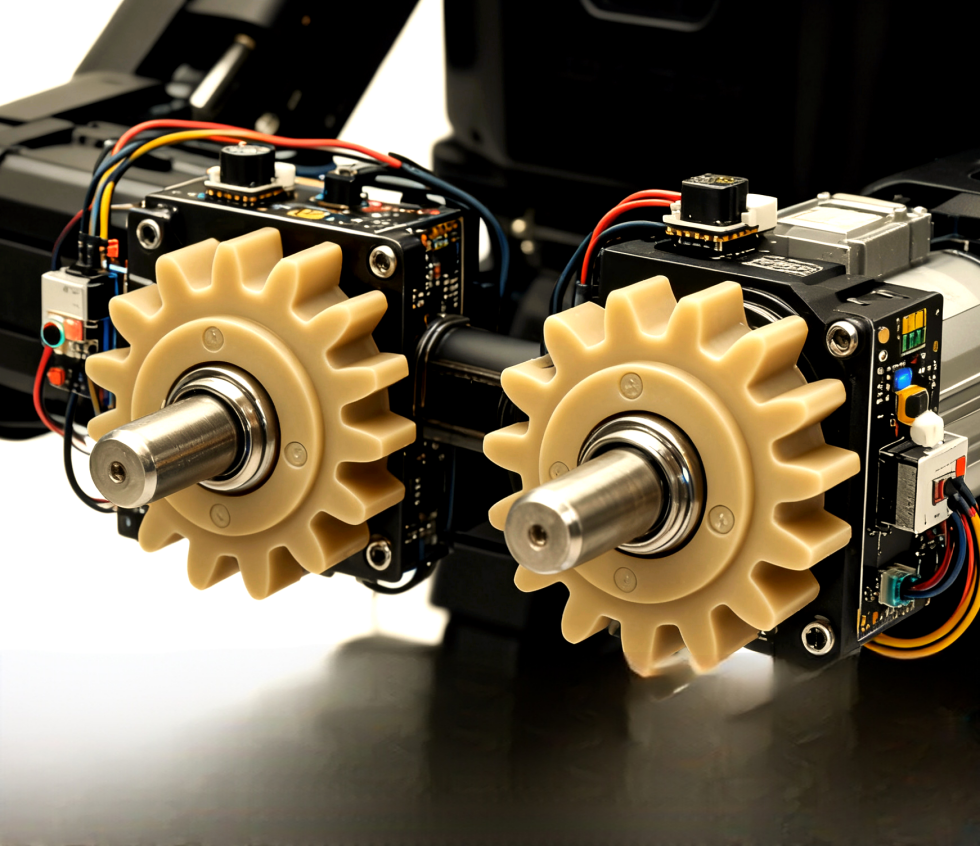

自動車エレクトロニクスとインテリジェント システムへの傾向の中で、ステアリング システムとその関連コンポーネントはますます厳しい要求に直面しています。これは、継続的な振動、温度変動、長時間にわたる摩擦などの過酷な条件下でも優れた寸法安定性と信頼性を維持する必要がある、取り付けブラケット、駆動ギア、精密ブッシュなどの統合車載半導体センサー内の重要部品に特に当てはまります。高強度、耐摩耗性、高温耐性、耐クリープ性を備えた PEEK 材料は、この課題を満たす理想的なソリューションとして浮上します。ただし、自動車グレードのコンポーネントへの応用が成功するかどうかは、正確で安定した PEEK 射出成形プロセスに大きく依存しています。
PEEK 射出成形の自動車グレードの課題と解決策
車両ステアリング システムを囲むコンポーネントは、一連の固有の要件を満たす必要があります。
1. 長期摩耗に対する耐性と低摩擦: PEEK は固有の自己潤滑特性を備えており、低い摩擦係数を示します。射出成形により、緻密で滑らかな表面を備えたコンポーネントを形成できるため、金属製の対応部品に対する摩耗が大幅に軽減され、センサーの位置決めの長期にわたる精度が確保されます。
2. 優れた寸法安定性: -40 °C から 150 °C を超える広範囲の温度範囲内で、コンポーネントの寸法変動は最小限でなければなりません。 PEEK 材料の熱膨張係数は金属の熱膨張係数に近似しており、精密射出成形技術により結晶化プロセスと内部応力を制御することで熱サイクル下でも寸法の一定性がさらに確保されます。これにより、熱膨張や熱収縮による信号の歪みや組み立て不良を防ぎます。
3. 耐疲労性と振動減衰: 車両の継続運転中の振動は、コンポーネントの緩みや疲労亀裂の主な原因です。 PEEK は優れた動的疲労耐性を示し、最適化された射出成形プロセスにより、弱点のない均一な内部材料構造が保証されます。これにより、振動を効果的に吸収および減衰し、高精度のセンサーを保護します。
プロセスパスの比較: 効率と一貫性における射出成形の利点
従来の金属機械加工やプラスチック機械加工と比較して、精密射出成形は、このような複雑な機能部品の製造において大きな利点を発揮します。機械加工はプロトタイプの開発には適していますが、複雑な表面、薄肉、または埋め込み構造を特徴とする部品を製造する場合は面倒になります。このアプローチでは材料使用率が低いという問題があり、個々のコンポーネント間で一貫したパフォーマンスを確保する上で大きな課題が生じます。
PEEK 射出成形プロセスでは、「統合成形」アプローチが採用されています。精密に設計された自動車グレードの金型と確立されたプロセスパラメータを組み合わせることで、構造的に完全で寸法的に正確な最終コンポーネントを 1 サイクルで製造できるため、大規模な後処理や組み立てが不要になります。さらに重要なことは、射出成形プロセスでは、溶融温度、金型温度、射出/保持圧力を正確に制御することで、PEEK の結晶化挙動と繊維配向 (特に強化グレードを使用する場合) を積極的に管理することです。これにより、大量生産のすべての部品が非常に一貫した機械的特性と寸法を示すことが保証されます。これは、自動車産業におけるバッチ組み立てと品質管理にとって重要な要素です。
プロフェッショナルな射出成形プロセスが自動車規格をどのように満たしているか
信頼性の高い自動車部品を製造するには、PEEK 射出成形プロセスが従来のプラスチック加工を超え、体系的な制御を達成する必要があります。
厳格なプロセス検証: 原材料の厳格な乾燥から各プロセスパラメータの確立に至るまで、製造中のわずかな変動に耐えられる堅牢なプロセスウィンドウを確保するには、徹底的な検証が必要です。
フルプロセスの品質管理: 高精度の射出成形装置と金型を活用し、プロセス中のオンライン監視と最終的な全次元検査を組み合わせて、製品のすべてのバッチが厳しい公差と性能基準を満たしていることを確認します。
したがって、効率的で信頼性の高い PEEK 射出成形ソリューションは、材料の利点を自動車規格を満たす物理コンポーネントに変えることができます。このような製造リソースを求める場合、サプライヤーが関連するシステム認証 (IATF 16949 など) とプロジェクトの経験を持っていることが特に重要です。東莞などの成熟した製造サプライチェーンを持つ地域では、高性能エンジニアリングプラスチックを専門とする特定の東莞 PEEK 射出成形メーカーが、自動車エレクトロニクス分野での経験を通じて、自動車規格に準拠したエンジニアリングおよび品質保証システムを確立しています。このような専門能力を備えた東莞の PEEK 射出成形メーカーと提携することで、プロジェクトの実施を効果的に進め、安定した性能と信頼性の高い供給を備えた PEEK 射出成形部品を生み出すことができます。
まとめ
PEEK 射出成形による自動車ステアリング システム用の精密コンポーネントの製造は、材料科学、精密製造、自動車グレードの標準を深く統合する体系的なエンジニアリングの取り組みを表しています。このプロセスは、耐摩耗性、寸法安定性、耐振動性などの特定の課題を解決するだけでなく、重要なコンポーネントの提供を通じてインテリジェントな自動車システムの開発を確実にサポートします。
