FEP熱収縮チューブとは

2025,12,06

FEP 熱収縮チューブとは何か、その主な利点と応用分野についての簡単な説明

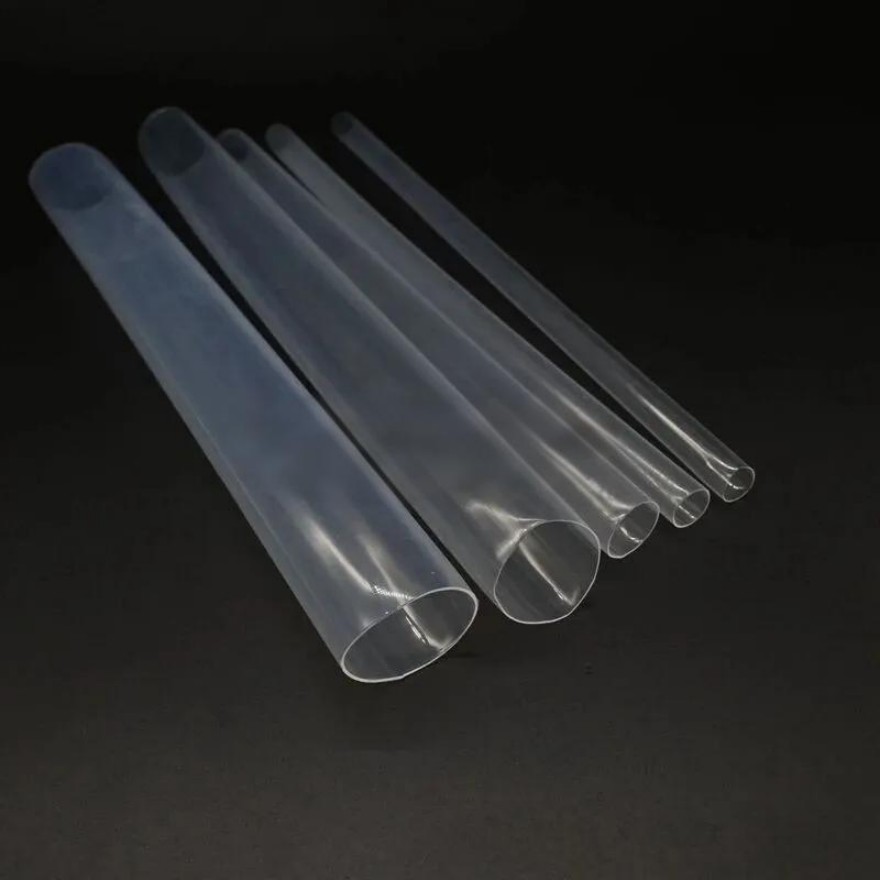

1.FEP熱収縮チューブの紹介

FEP 熱収縮チューブは、フッ素化エチレンプロピレン (FEP) から製造される熱収縮スリーブの一種です。加熱されると、放射状に収縮してワイヤ、ケーブル、またはその他のコンポーネントの周囲にぴったりとフィットし、絶縁、保護、識別などの機能を果たします。 FEP はフッ素樹脂ファミリーに属し、一般的な PTFE (ポリテトラフルオロエチレン) や PFA (溶融性ポリテトラフルオロエチレン樹脂) と同じカテゴリーを共有しますが、独自のユニークな性能特性を備えています。

2.FEP 熱収縮チューブの主な利点

温度耐性: FEP 熱収縮チューブは通常、-80°C ～ +200°C の温度範囲内で長期性能を維持します。この特性により、要求の厳しい産業環境でも安定した動作が保証されます。

耐薬品性：強酸、アルカリ、有機溶剤など、ほとんどの化学薬品に対して耐腐食性があります。

優れた電気絶縁性：FEPは理想的な電気絶縁体として機能し、高い絶縁耐力と低い誘電率を備えています。電子部品やワイヤ接合部をこれで覆うことで、電流漏れや信号干渉を効果的に防止し、電気システムの安全性を確保します。

高い透明性と非粘着性: FEP 素材は本質的に透明性が高いです。熱収縮チューブに使用すると、保護対象物の状態がはっきりと観察でき、はんだ接合部の検査や配線の識別が容易になります。同時に、その滑らかな表面は摩擦係数が非常に低く、非粘着性を備えているため、汚れがつきにくく、洗浄が簡単です。

難燃性: FEP 熱収縮チューブは固有の難燃特性を備えており、UL94 V-0 定格を満たしています。火災発生時でも火炎伝播を効果的に防止し、機器の安全性を高めます。

3. FEP熱収縮チューブの収縮原理と加工方法

FEP 熱収縮チューブの収縮原理は、ポリマー材料の形状記憶効果に基づいています。製造中、FEP チューブは最初に溶融状態まで加熱され、次に特定の条件下で照射架橋を受けてから、必要な寸法に拡張され、冷却されて硬化します。施工の際は、対象物に被せてヒートガンやオーブンなどの加熱機器で約180℃に加熱すると元の寸法に戻り、密着します。プロセス全体で有害なガスが発生せず、均一な収縮が保証され、重大な応力集中が回避されます。

4.FEP熱収縮チューブの主な用途

FEP 熱収縮チューブは非常に幅広い用途を誇ります。

エレクトロニクスおよび電気産業内では、精密電子部品の絶縁と保護、ワイヤーハーネスの結束とラベル付け、コンデンサのカプセル化によく使用されます。透明度が高いため、技術者ははんだ付け品質を目視検査できます。

化学および医療分野では、その優れた耐薬品性と生体適合性により、プローブ、センサー、およびパイプ継手の保護シースとして適しています。腐食性媒体に耐性があり、高温蒸気滅菌が可能です。

材料性能に対する要求が非常に厳しい航空宇宙などの最先端分野では、FEP 熱収縮チューブは、その極度の温度や経年変化に対する耐性、軽量かつ高強度の特性により、航空機や宇宙船の内部ケーブルの保護に使用されています。

5.FEP熱収縮チューブの熱収縮率と共通寸法

FEP 熱収縮チューブは通常、1.3:1 と 1.7:1 の 2 つの一般的な収縮率を提供します。

FEP 熱収縮チューブの色は通常透明です。白、黒、赤、青などの他の色もご要望に応じてご利用いただけます。

収縮後のFEP熱収縮チューブの内径は次のとおりです。肉厚：1.6 × 0.15 mm、8 × 0.3 mm、30 × 0.35 mm、180 × 0.55 mm、3.6 × 0.1 mm、16 × 0.25 mm、130 × 0.5 mm、200 × 0.6 mmなど。その他の仕様も可能です。最小直径 1.6 mm、最大生産直径 250 mm のカスタムメイドです。

6.FEP熱収縮チューブと他のフッ素樹脂熱収縮チューブの違い

フッ素樹脂熱収縮チューブの中では、PTFE および PFA のバリエーションもよく見られます。 PTFE 熱収縮チューブは、より高い耐熱性 (最大 260°C) を示しますが、透明性が低く、柔軟性が低下するため、従来の熱風方法では収縮できず、通常は特殊な装置が必要です。 PFA 熱収縮チューブは、FEP と同等の性能を提供しますが、コストが高く、主に極端な動作条件で使用されます。対照的に、FEP 熱収縮チューブは、耐熱性、透明性、柔軟性、加工の利便性のバランスが取れており、ほとんどの産業および電子用途に適しています。

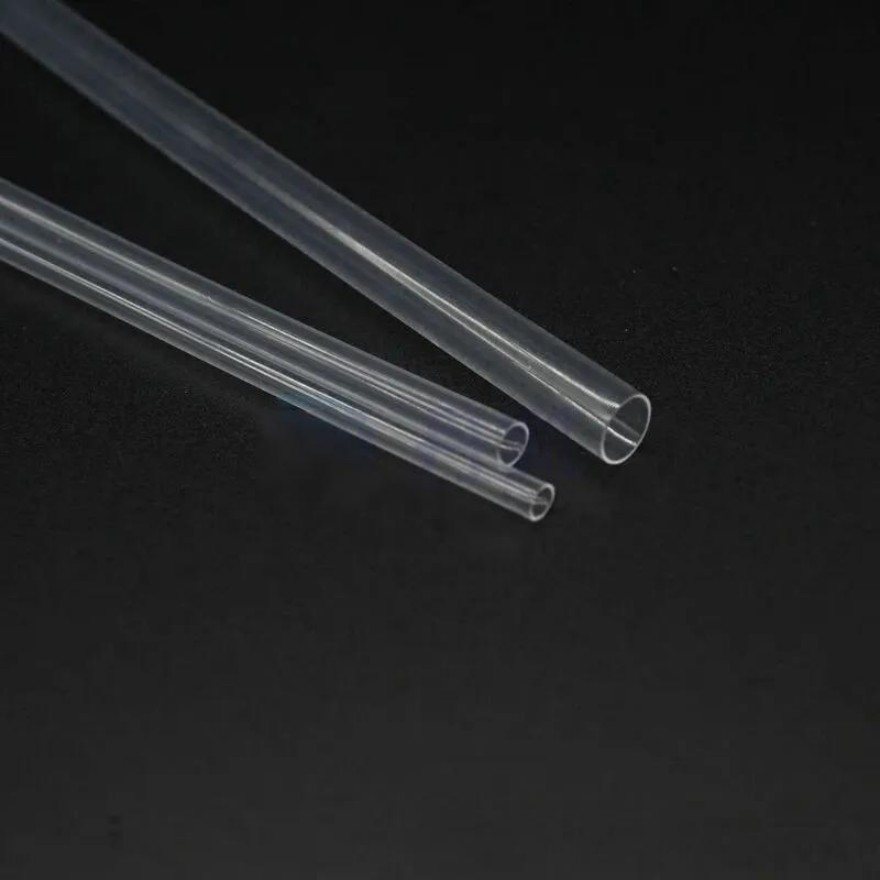

FEP熱収縮チューブとPVC熱収縮チューブの違い

FEP 熱収縮チューブの基材は、フッ素樹脂ファミリーの一員であるフッ素化エチレンプロピレンコポリマー (FEP) です。逆に、PVC 熱収縮チューブは主原料としてポリ塩化ビニル (PVC) を使用します。これら 2 つの材料は、化学構造において根本的な違いを示します。 FEP 分子鎖内にフッ素原子が存在するため、優れた耐薬品性と熱安定性が得られます。逆に、PVC の分子構造中の塩素含有量は、PVC の難燃特性と費用対効果を決定しますが、耐熱性と耐食性は依然として比較的制限されています。

FEP 熱収縮チューブの長期使用温度範囲は通常 -80°C ～ 200°C であり、短時間であれば高温に耐えることができます。この幅広い温度耐性により、極度の暑さまたは寒さの環境に適しています。 PVC 熱収縮チューブは通常、-40°C ～ 105°C の標準温度範囲内で動作しますが、一部の改良型ではわずかに高い温度にも対応できます。ただし、総合的な耐熱性はFEPに比べて大幅に劣ります。高温条件が続くと、PVC は軟化、老化しやすく、塩化水素ガスが発生することもあります。

FEP は、ほとんどの強酸、強アルカリ、有機溶媒に対して高い不活性性を示し、腐食環境下でも構造と性能の安定性を維持します。この特性により、化学処理、半導体製造、航空宇宙など、高い材料純度と安定性が要求される分野での幅広い用途が可能になります。 PVC は、特定の有機溶媒 (ケトンやエステルなど) と接触すると膨潤または溶解する可能性があり、強アルカリ環境では脱塩素反応が起こりやすく、材料の劣化につながります。

FEP 熱収縮チューブは比誘電率と誘電損失が非常に低く、高周波でも安定した優れた絶縁特性を提供します。高周波信号伝送ケーブルの絶縁・保護に最適です。 PVC 熱収縮チューブは基本的な絶縁機能を備えていますが、その誘電性能は温度と湿度によって大きく影響されるため、高周波または高精度の電子用途には FEP よりも適していません。

FEP 材料は、通常の使用または廃棄中に有毒物質を放出しません。燃焼すると、主に二酸化炭素とフッ化水素が生成されます。後者は腐食性ですが、特殊な装置を使用して処理できます。 PVC は、高温で燃焼または分解すると、刺激性と腐食性の両方を持つ塩化水素ガスを放出します。また、ダイオキシン様物質を生成し、環境や人の健康に潜在的なリスクをもたらす可能性があります。その結果、FEP は環境要件が厳しい環境においてより大きな利点をもたらします。

FEP 熱収縮チューブは、主にハイエンド電子機器、医療機器、航空宇宙、半導体製造など、厳しい材料純度、耐熱性、化学的安定性が要求される分野で使用されています。たとえば、高純度流体移送システム内では、Dankai FEP 熱収縮チューブが汚染を防ぐ保護シースとして機能します。一方、PVC 熱収縮チューブは、家庭用電化製品、家庭用電化製品、自動車用ワイヤーハーネス、標準的な電気ケーブルなど、コスト重視で適度な動作環境が優先されるシナリオで広範な用途に使用されています。低コストと加工の容易さにより、大きな市場シェアを確保しています。

FEP の原材料コストは PVC よりも大幅に高く、その複雑な加工技術と相まって、FEP 熱収縮チューブの全体コストが高くなります。 PVC 熱収縮チューブは、容易に入手可能な原材料と成熟した製造プロセスの恩恵を受け、市場に十分な供給があり、手頃な価格を実現しています。性能要件が満たされていれば、PVC 熱収縮チューブはコストを抑えるため、ほとんどの一般産業用途で依然として好ましい選択肢です。
