コンデンサフィルムの 6 つの一般的な材料: PP/PET/PC/PEN/PPS/PEI
2025,12,05
コンデンサフィルムの一般的な6つの材料: PP/PET/PC/PEN/PPS/PEI
電子回路に不可欠な受動部品であるフィルム コンデンサは、エネルギー貯蔵、フィルタリング、結合という中核機能を誘電体フィルムの性能に完全に依存しています。数多くの誘電体材料の中でも、ポリプロピレン (PP)、ポリエステル (PET)、ポリカーボネート (PC)、ポリエチレンナフタレート (PEN)、ポリフェニレンサルファイド (PPS)、およびポリエーテルイミド (PEI) が、コンデンサフィルム市場の主流の選択肢となっています。これは、その優れた誘電特性、加工適応性、およびさまざまな用途への適合性によるものです。
ポリプロピレン・フィルム・コンデンサは、さまざまなフィルム材料の中でも、優れた周波数安定性、低誘電吸収特性、優れた耐電圧特性により、高周波、大電力用途に非常に適しています。その結果、それらはそのようなシナリオの中心的な選択肢となっています。現在、ポリプロピレンコンデンサフィルムはコンデンサフィルムの中で最も主流であり、市場シェアの90％以上を占めています。

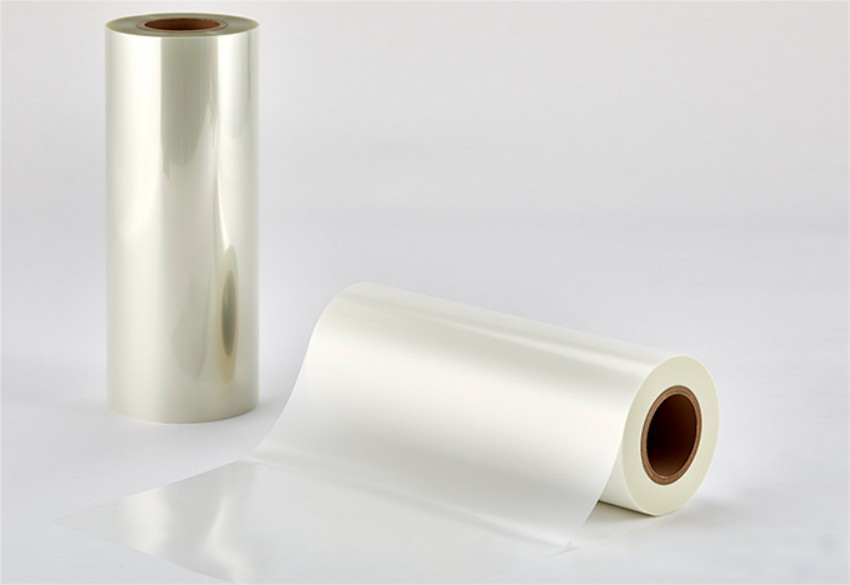

1.PP
誘電率は 2.2 ～ 2.3 で、誘電損失は 0.0005 以下 (1kHz 時) で、高周波において低損失と優れた安定性を示します。吸水率が低く (<0.03%)、湿度の影響を受けず、15 ～ 20kV/μm の絶縁破壊電圧を達成し、優れたコロナ耐性を示します。連続使用温度は100～120℃です。
加工に関しては、二軸延伸後の結晶化度は 60% ～ 70% に達し、メタライゼーションとコーティングが容易になります。厚さ3μm以上の薄膜の製造も可能です。
これらの特性は、ポリプロピレン フィルム コンデンサに大きな利点をもたらします。つまり、最小限の高周波エネルギー損失、堅牢なリップル電流耐性、高い長期動作信頼性、優れたエネルギー変換効率で AC/DC 条件に柔軟に適応できる無極性設計です。
アプリケーションは、インバータ用の DC バス コンデンサや太陽光発電インバータ用の高周波フィルタ コンデンサなど、パワー エレクトロニクスに及びます。エアコンや冷蔵庫の始動コンデンサー、LEDドライバー電源用コンデンサーなどの家電製品。 5G 基地局用のパワー フィルター コンデンサや RF デバイス用のカップリング コンデンサなどの通信機器。

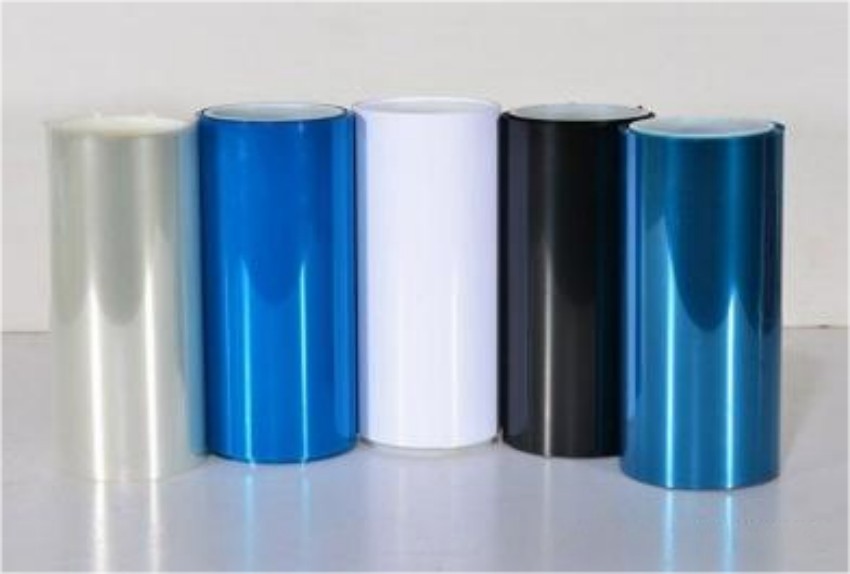

2.ペット
誘電率: 3.1 ～ 3.3;誘電損失: <0.0012 (1kHz)。誘電特性は比較的バランスが取れていますが、高温 (>100°C) では誘電損失が著しく増加します。コロナ耐性は中程度で、破壊電圧は 10 ～ 14kV/μm です。
加工特性としては、半結晶構造のため製造コストが低く、3μm以下の極薄膜の作製が可能です。金属化コーティングは強力な接着力を示し、大規模生産をサポートします。
ポリエステルコンデンサは、適度な静電容量密度と制御可能な製造コストという利点を備え、標準的な動作条件下で基本的な絶縁、フィルタリング、結合の要件を満たします。優れた費用対効果により、主流のアプリケーションに適しています。
一般的な用途には次のようなものがあります。 - 洗濯機やテレビの電源フィルタ コンデンサ - 標準電源アダプタのバイパス コンデンサ - プリンタ、ルーター、セットトップ ボックスなどの電子機器の補助コンデンサ - 産業用補助用途の中低電圧インバータの非コア回路コンデンサ - 標準の計装および計測機器の結合コンデンサ。

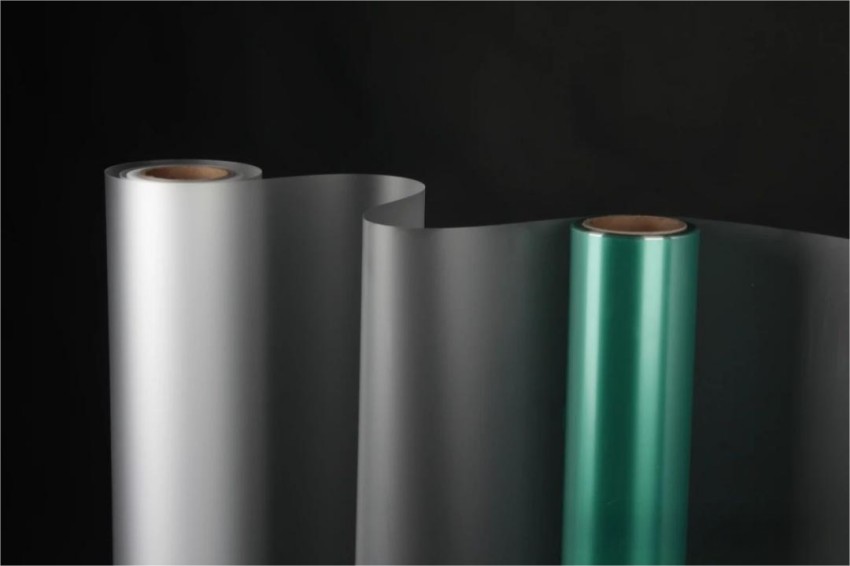

3.パソコン
比誘電率: 2.9 ～ 3.1、誘電損失 <0.0015 (1kHz)、中高周波数範囲 (10kHz ～ 1MHz) での優れた損失制御。
耐電圧：18～22kV/μm、吸水率：0.15%、機械的強度が非常に高い（耐衝撃性はガラスの250倍）。加工特性は、寸法安定性に優れたアモルファス構造を特徴とし、高電圧用途における構造負荷要件を満たします。
ポリカーボネート フィルム コンデンサには、優れた高電圧耐久性、動作中の最小限の信号歪み、堅牢な構造安定性といった明確な利点があり、超高電圧エネルギーの貯蔵および伝送のシナリオに適しています。
アプリケーションは、電力システムインバータ用の高電圧出力フィルタコンデンサ、電力分割器コンデンサ、産業用溶接機用の高電圧エネルギー貯蔵コンデンサ、UPS電源用の高電圧フィルタコンデンサ、および高級家庭用電化製品のHi-Fiオーディオカップリングコンデンサに集中しています。

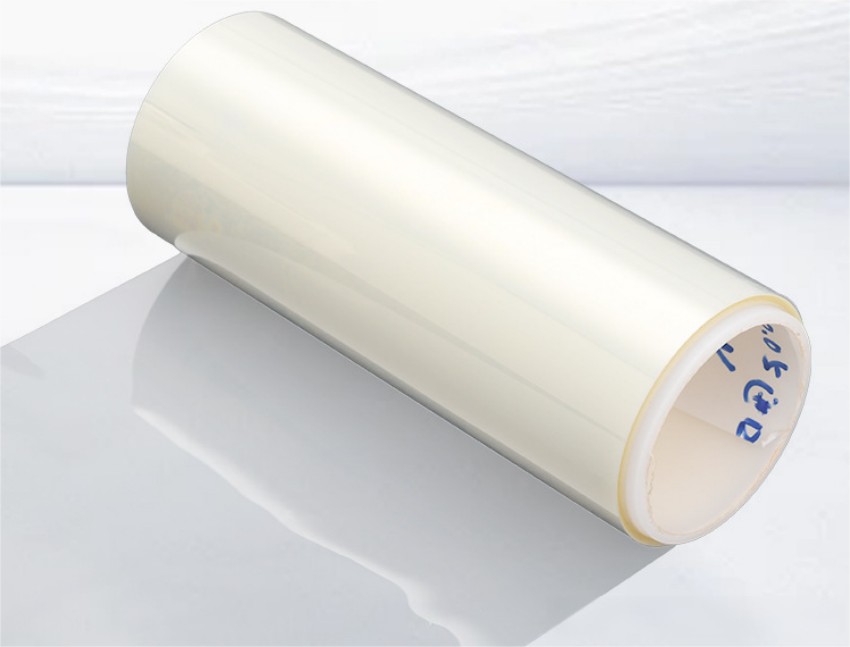

4.ペン
誘電率: 3.0 ～ 3.2 (PET と同等)、誘電損失 <0.001 (1kHz)、PET より優れた誘電安定性、水蒸気バリア率は PET の 3 ～ 5 倍、コロナ老化耐性は PET の 2 ～ 3 倍、耐用年数 >50,000 時間。
加工特性としては、分子鎖中にナフタレン環が含まれており（剛性が高い）、メタライゼーション適合性に優れ、薄膜作製が可能です。コストパフォーマンスは PET と PPS の中間に位置します。
ポリエチレンテレフタレート (PET) 材料を使用したコンデンサは、PET と比較して、同等の静電容量密度を維持しながら、高温安定性と耐湿熱老化性が大幅に向上しているため、優れた適応性を示します。これにより、パフォーマンスとコストのバランスが取れた、PET に代わる優れた代替品として位置付けられます。
用途には以下が含まれます。 - 新エネルギー車の車載充電器コンデンサおよび DC-DC コンバータコンデンサ (動作温度 80 ～ 120°C)。 - 5G基地局の電源コンデンサやラップトップの急速充電コンデンサなどのハイエンド電子部品。 - 太陽光発電分野の屋外インバーター コンデンサ。

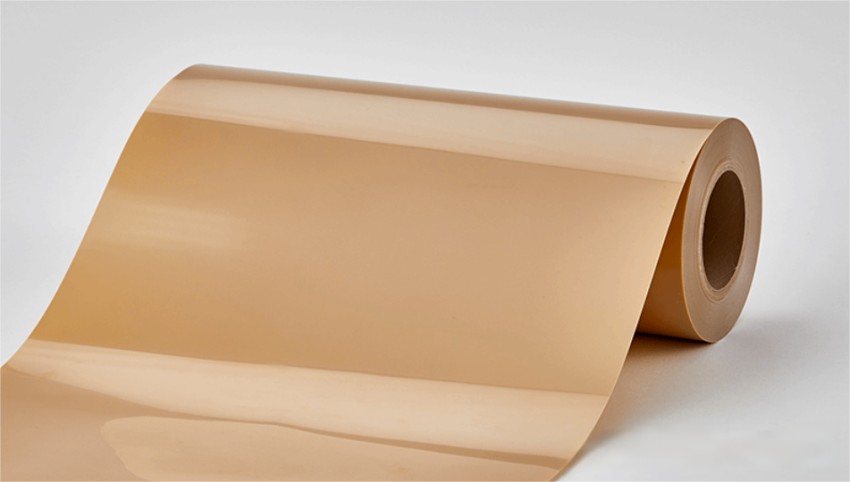

5.PPS
誘電率: 3.0 ～ 3.2、誘電損失 <0.001 (1kHz)、高温 (150°C) での誘電特性の劣化はほとんどありません。環境耐性と電気耐性に関しては、連続動作温度範囲は 200 ～ 240 °C、短期耐性は 260 °C までです。 UL94 V-0 難燃性 (難燃剤無添加) を達成し、酸、アルカリ、有機溶剤に耐性があり、熱収縮率は 0.5% 未満です。
加工特性には、非常に硬い分子鎖と優れた寸法安定性が含まれますが、柔軟性は限られており、コストは比較的高くなります。
ポリスルホンコンデンサの主な利点は、極端な温度や腐食環境下でも熱分解の危険がなく、安定して動作することにあります。これらは、優れた耐半田性を提供しながら、高い信頼性と厳しい運用要件を満たします。
アプリケーションには、新エネルギー車のエンジンルーム、航空宇宙電子機器（動作温度150～200℃）、石油化学装置のフィルタコンデンサや冶金高温炉制御回路コンデンサなどの特殊な環境用の高温コンデンサのほか、高周波パワーモジュールのカプセル化コンデンサやSMTプロセスのはんだ耐性コンデンサなどの半導体分野の用途が含まれます。

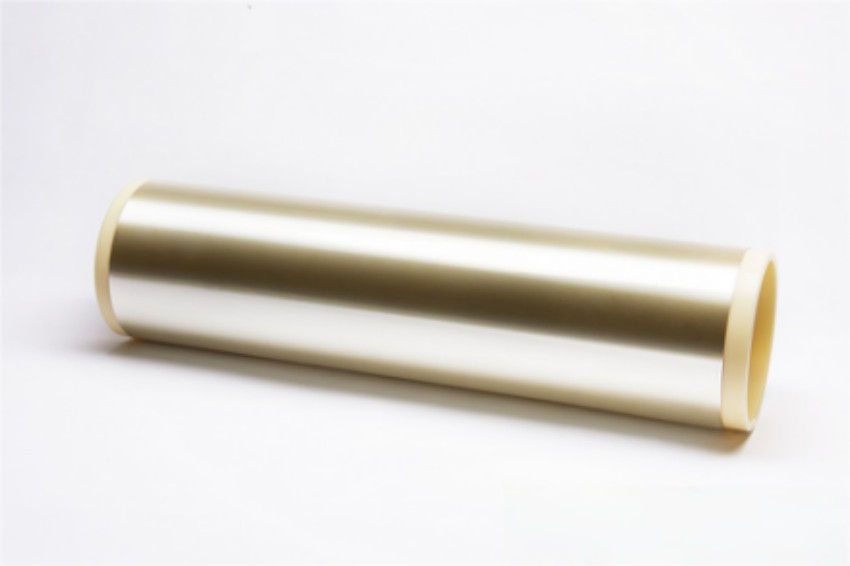

6.PEI
誘電率: 3.1 ～ 3.4 (1 kHz)、誘電損失: <0.0018 (1 kHz)、高周波範囲 (100 kHz ～ 100 GHz) 全体で最小限の性能変動 (Dk 変動 <5%)。電気的耐久性は、絶縁破壊電圧 16 ～ 20 kV/μm、吸水率 <0.2%、高湿度環境下でも誘電特性の劣化が実質的にないことが特徴です。短時間であれば 260°C のリフローはんだ付け温度に耐えます。
加工特性：アモルファス構造を特徴とし、ガラス長繊維による強化や無機フィラーによる改質によりメタライゼーション密着性が大幅に向上します（塗膜剥離・剥離防止）。優れたメルトフローにより、厚さ 5μm 以上のフィルムへの精密成形が可能です。熱膨張係数 (6.6×10-5/℃) は銅とよく一致し、熱応力によって引き起こされる界面亀裂を軽減します。
ポリエーテルイミド材料のコンデンサ用途の利点は、高電圧、高温の相乗条件下での卓越した誘電安定性、低い高周波信号損失、高い信号伝送効率、機械的強度と耐化学腐食性の組み合わせにあります。これらは、ミッドエンドからハイエンドのアプリケーションと要求の厳しい環境を橋渡しする過渡期の高性能材料として機能します。
一般的な用途には、新エネルギー自動車用の高電圧インバーター コンデンサ、通信機器の 5G ミリ波基地局アンテナ モジュール コンデンサ、衛星通信 RF フィルタ コンデンサ、特殊なシナリオ用の航空宇宙電子機器コンデンサ、半導体ウェーハ キャリア整合コンデンサ、高電圧照明システムの省エネ ランプや蚊取りランプ用の高電圧回路コンデンサなどがあります。
まとめ
前述の 6 つのポリマー誘電体材料は、薄膜コンデンサの中核となる性能マトリックスを形成します。それぞれが構造上の特徴を通じて異なるアプリケーション要件に正確に適合し、家庭用電化製品、新エネルギー、航空宇宙、その他の分野にわたる技術の進歩を包括的にサポートします。今後、5G通信、新エネルギー自動車、ハイエンド製造などの分野における薄膜コンデンサに対する性能要求はますます厳しくなり、誘電体材料技術の革新と画期的な進歩がさらに促進されるでしょう。
