これは何を意味するのでしょうか?
同じ衝撃を受けると、PMMA は瞬時に粉砕する可能性がありますが、ポリカーボネートは変形して変形し、破損することなく衝撃エネルギーを吸収します。

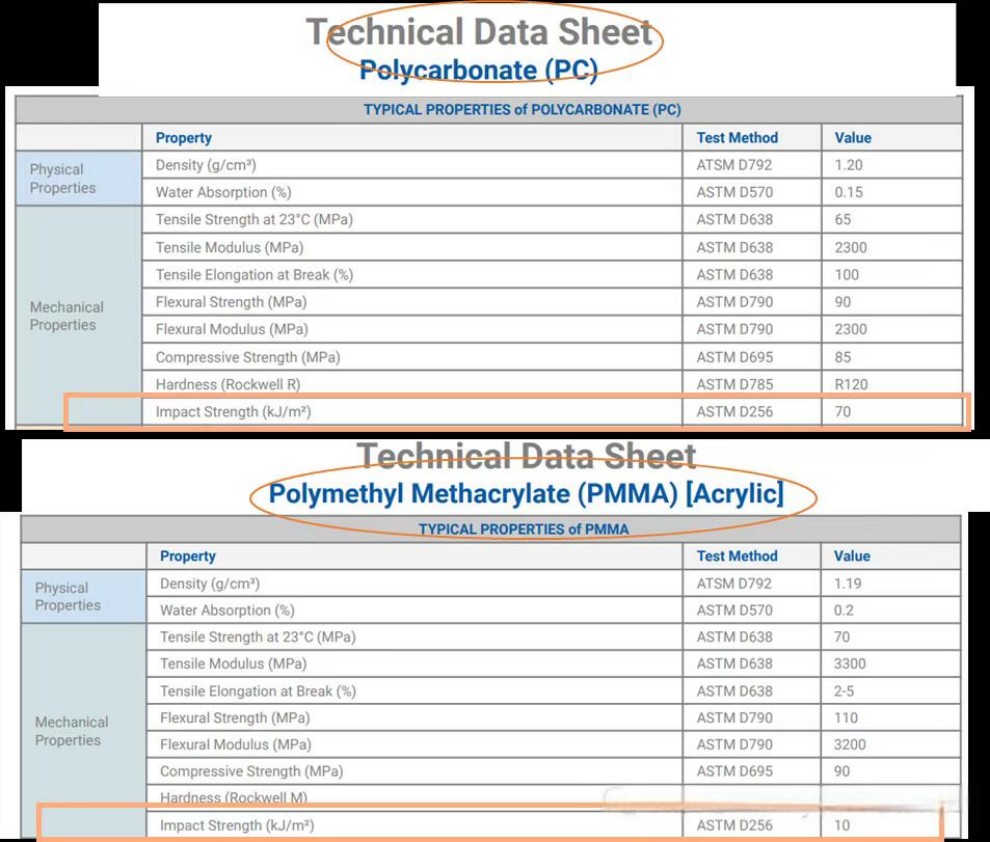

同じ透明なプラスチックでもなぜ一桁違うのでしょうか?
今日は、衝撃の性質→分子構造→セグメント運動→物理メカニズムという流れで、この一見単純だが奥が深い問題を徹底的に検証していきます。
私。透明プラスチックの影響: いったい何がテストされているのでしょうか?
① 伸長性（変形性）
衝撃を受けたときに材料が塑性変形 (伸びや曲げなど) を受け、それによってエネルギーが 1 点に集中するのではなく、領域全体に分散できるかどうか。
②エネルギーを吸収する能力（エネルギー散逸）
材料の微細構造 (分子鎖、セグメント) が、力を受けたときに滑り、せん断、配向などのメカニズムを通じて衝撃運動エネルギーを他の形式のエネルギー (熱エネルギーなど) に変換できるかどうか。
③ 透明性を損なうことなく大幅な形状変更を加えてもよいか？
これは、透明エンジニアリングプラスチックにとって究極の課題です。多くの素材はエネルギーを吸収する可能性がありますが、伸びると白くなり (銀色の縞模様)、光の散乱や透明性の喪失を引き起こします。最高級の透明耐衝撃材料は「透明な降伏」を達成する必要があります。
PC は 3 つの側面すべてにおいて優れていますが、PMMA は 1 番目と 2 番目の点で固有の制限を受けています。
II. PMMA: 硬くて脆く、剛性が高いですが、破損しやすくなります。
PMMAから始めましょう。透明材料の中でも剛性が高く、光学に適し、構造支持に適し、変形しにくいという利点がかつてはありました。しかし、これは耐衝撃性が低い原因にもなりました。
① PMMA 鎖は剛直であり、側鎖基が大きすぎる。 PMMA 構造内には、「巨大な」側基が存在します。
この側基は体積が大きく、立体障害が強いため、次のような結果が得られます。
• 部分的なねじれの困難
• 分子が滑ることができない
• 局所的な動きを効果的にブロック
あたかも鎖セグメントの間にくさびが挿入されているかのように、分子鎖の回転と滑りが著しく妨げられます。
② PMMA のガラス転移温度は非常に高く、Tg ≈ 105°C です。
この温度よりもかなり低い室温では、分子セグメントは移動性が極めて低い「凍結」ガラス状態で存在します。
③ PMMA には亀裂が伝播しにくい構造がありません。その分子鎖は高度に秩序立っています。応力下で微小亀裂が形成されると、エネルギーは急速に亀裂の先端に集中し、雷のようにほとんど抵抗なく分子鎖に沿って伝播します。その破壊は脆性破壊の典型的な例であり、低ひずみ、急速な破壊、およびノッチに対する極度の敏感性を特徴としています。
簡単な要約:
PMMA は精巧な硬質ガラスのように動作し、かなりの剛性を備えています。ただし、衝撃を受けると、その固くロックされたセグメントは動きによってエネルギーを散逸させることができません。代わりに、破壊が起こるまで力に耐えなければなりません。
Ⅲ． PC: その分子構造は単純に弾力性を考慮して設計されています。
PCの分子構造は、「剛性と柔軟性の両立」というコンセプトを見事に体現しています。

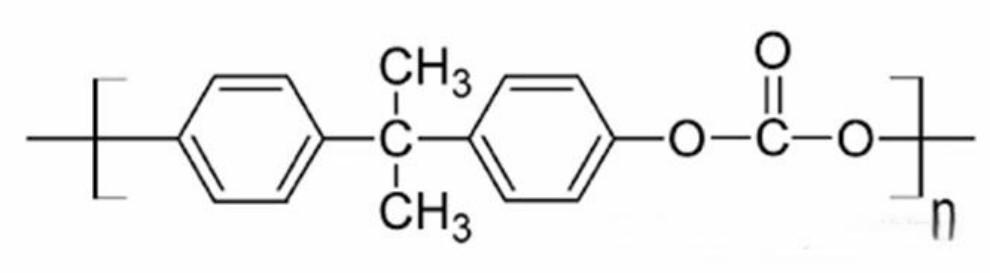

ビスフェノール A + カーボネート構造で構成されています。
この構造には次の 2 つの特徴があります。
① ベンゼン環＋カーボネート → 鎖の剛性は高いが、強固に固定されていない ポリカーボネート内の鎖には多数のベンゼン環が含まれていますが、これらの環は「強固に固定されている」わけではなく、「強固に固定されている」わけではありません。それよりも：
ベンゼン環は強度と剛性を提供し、カーボネート基は柔軟な「ヒンジ」として機能し、応力下で分子鎖がかなりの回転や曲がりを受けることを可能にします。
高剛性（透明性・強度の維持）と柔軟なセグメント（靭性の付与）を両立。
② PCの核となる性能：降伏変形によるエネルギー吸収
これがPCハイタフネスの核心機構です。
PC は応力を受けたときに PMMA のように突然破壊することはなく、最初に降伏します。
分子鎖は、滑りと配向によって多数のせん断バンドを形成します。各せん断帯の形成には、効率的な内部エネルギー吸収体として機能する、かなりのエネルギーの消費が必要です。
③ PC 内の亀裂の伝播はせん断領域によって遮断されます。
これが決定的な違いです。
動作は次のとおりです。
・PMMA：亀裂が発生すると直進して急速に貫通します。
• PC: PC 内で亀裂が伝播しようとすると、その先には滑らかな経路ではなく、交差するせん断帯と塑性変形ゾーンのネットワークに遭遇します。
これらの領域は亀裂の先端を鈍くし、亀裂の伝播経路を分断し、そのエネルギーを吸収し、最終的に亀裂を消耗させて停止させます。
IV.同じレベルの透明性があるにもかかわらず、機械的特性にこれほど大きな違いがあるのはなぜでしょうか?
これは多くの人を困惑させる点です。
PMMAもPCも透明です。常識では次のように判断されます。
結晶性が高い → 不透明・透明材料 → 結晶性が低い → 分子鎖がかなり緩いこと
PMMA と PC は両方とも透明であるにもかかわらず、一方は脆く、もう一方は非常に耐衝撃性に優れているのはなぜですか?
ここで重要な点は、透明性は静的構造に依存するのに対し、弾力性は動的応答に依存するということです。
• 透明性: 材料の内部構造が均一で、光を散乱させる結晶や大幅な密度変化がないことのみが必要です。 PMMA と PC は両方とも完全に非晶質のポリマーであるため、透明です。
• 靭性: 動的衝撃を受けたときに、材料の分子セグメントが迅速に反応し、可動になることが要求されます。
PMMA は静的条件下では鎖の可動性が限られていますが、これは動的応力下ではさらに顕著になります。逆に、PC チェーンは動的ストレス下でも優れた可動性を維持します。この根本的な違いは、それらの異なる分子構造に由来します。
V. PC は、Tg (約 150°C) が高いにもかかわらず、PMMA よりも柔軟性が高いのはなぜですか?
これは最もよく誤解されている点です。ポリカーボネート（PC）のガラス転移温度（Tg ≈ 150°C）は、実際にはポリメチルメタクリレート（PMMA）のガラス転移温度よりも高いですが、これは矛盾しません。
• PMMA の Tg の上昇は、その鎖セグメントが本質的に移動しにくいため (側鎖の立体障害が大きいため)、全体の剛性が高くなります。
• PC の Tg の上昇は、(ベンゼン環の剛性による) 協調運動に高温を必要とするセグメントから生じますが、その鎖には回転可能な「結合部」 (カーボネート基) が含まれています。衝撃荷重がかかると、局所的なセグメントがこれらのジョイントを通じて急速に微調整、回転、曲げられ、エネルギーを吸収します。これは、局所的な応力誘発性の可動性能力を構成します。
VI.まとめ
この 2 つの根本的な違いを 2 つの文に要約すると、次のようになります。
PMMA は、かさばる側基によって「ロック」された非常に剛性の高い鎖であり、脆性破壊のみが可能です。
PC は「柔軟なジョイント」を備えた剛性の骨格鎖であり、降伏と塑性変形を通じてエネルギーを効率的に吸収できます。この構造の違いにより、マクロレベルでの平均衝撃強度の差は 8 ～ 10 倍を超えます。
その結果、アプリケーションの選択は大きく異なります。
• PC は、暴動シールド、安全メガネ、自動車ヘッドランプ レンズ、ドローン ジンバル ハウジング、電子機器用の耐衝撃エンクロージャなど、高い靭性、耐衝撃性、耐久性を必要とする用途で主流を占めています。
• PMMA は、自動車のテールランプカバー、光学レンズ、ライトガイド、広告用ライトボックス、水族館など、高い表面硬度、耐傷性、耐候性、および優れた光学特性を必要とする用途に優れています。
