透過率89％を超え、飛散防止に優れたエンジニアリングプラスチックとうたわれています。
一般に PC として知られるポリカーボネートは、エンジニアリング プラスチックの中で確立されたプレーヤーです。バイエルは 1959 年に初めて工業生産を達成し、現在ではエンジニアリング プラスチックの中で使用量で第 2 位にランクされ、その存在は至る所にあります。今日はPCの基礎を徹底的に見ていきます。
I. まず、エンジニアリング プラスチックとは一体何なのかを理解してください。
エンジニアリングプラスチックとは、簡単に言うと機械部品や筐体など、金属の代わりに使用できるプラスチックのことです。
通常のプラスチックに比べ耐久性が高く、機械的強度、耐熱性に優れています。
重要なのは、加工が容易なため、金属の便利な代替品となることです。
エンジニアリング プラスチックは、大きく 2 つのカテゴリに分類されます。
・汎用エンプラ：PA、PC、POM、PBT/PET、PPOの5種類があり、100℃以上での長期使用に適しています。今日取り上げる PC はこのグループに属します。
- 特殊エンジニアリングプラスチック：高温に耐えることができ、150℃を超える長期使用に適しており、優れた性能を発揮します。ただし、あまり広く使用されておらず、通常は特殊なアプリケーションで使用されます。
構造的に言えば、PC と PPO は「非結晶性プラスチック」のカテゴリーに分類されますが、残りの 3 つは「結晶性プラスチック」です。
2 つの違いは非常に簡単です。結晶性プラスチックは優れた流動特性を示しますが、PC などの非結晶性プラスチックは収縮率が低く、光透過率が大幅に優れています。
II. PC の基礎: 分子から合成まで

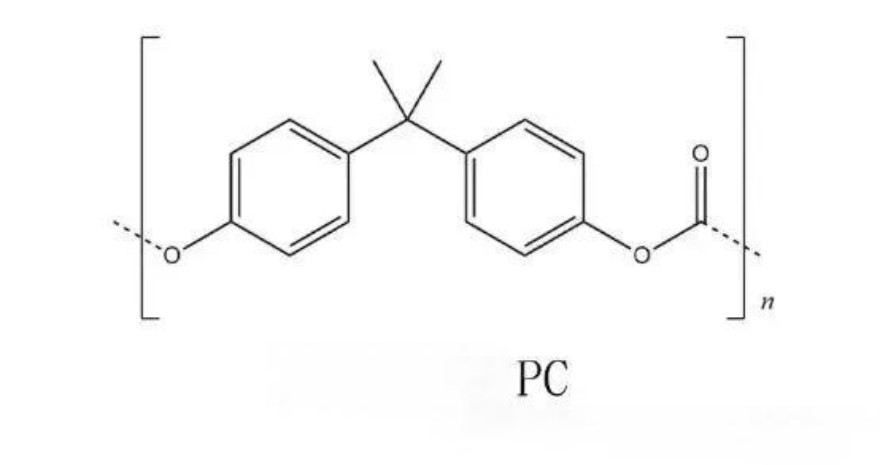

化学名ポリカーボネートとして知られるポリカーボネートは、その分子骨格に沿ってカーボネート基 (-CO₃) が存在することに由来しています。純粋な形では、PC は無色透明で、加熱すると柔らかくなり展性が増す熱可塑性材料に分類されます。
合成プロセスは実際には複雑ではありません。

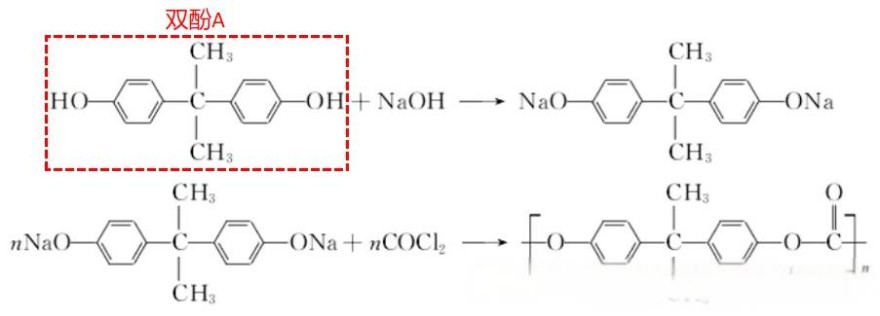

工業生産では主に界面重縮合法が採用されており、ビスフェノール A、水酸化ナトリウム溶液、触媒などの原料が反応器に比例して添加され、少量のジクロロメタンが溶媒として機能します。
次に、ガス流を導入します。反応は周囲温度および常圧で進行し、最終的にポリカーボネートが得られます。ここではビスフェノール A がコア原料として機能しますが、ポリカーボネートが高温で熱分解を受けると、ビスフェノール A が放出される可能性があります。
ビスフェノールAについての真実
ビスフェノール A (BPA) はポリカーボネートに透明性と耐衝撃性を与えますが、注意が必要です。過剰な暴露は内分泌機能を混乱させ、子供や胎児にリスクをもたらす可能性があり、肥満やがんとの関連性も指摘されています。
さらに、温度が高くなるほど、ビスフェノール A が浸出しやすくなります。したがって、次のことを覚えておいてください。PC カップに繰り返し熱湯を注ぐことは避けてください。
Ⅲ． PC のパフォーマンスがこれほど優れているのはなぜですか?答えは分子鎖にあります。
PC の優れたパフォーマンスは何もないところから生まれるものではありません。それは完全に分子鎖上の異なる官能基間の配位によるものです。
- フェニル基: 分子鎖を強化するベンゼン環構造を指します。これにより、ポリカーボネート（PC）の強度、耐熱性、耐薬品性が向上します。また、有機溶剤による劣化が少なく、吸水性も低いです。
- 酸素基（エーテル結合）：この基は分子鎖をいくらか柔らかくするため、ポリカーボネートは硬いだけでなく、非常に弾力性があり、脆性破壊に耐えます。
- カルボニル基とエステル基: どちらも分子間の結合強度を高める極性基であり、それにより引張抵抗と破壊靱性が向上します。しかし、エステル基には加水分解を受けやすく、非極性ポリマーに比べて電気絶縁特性が劣るという欠点があります。
IV. PC の主な利点: これらの機能が不可欠な PC が「強力な企業」としての地位を確立しているのは、もっぱら次の特徴的な強みによるものです。
1. バランスのとれた機械的特性：剛性と弾性を兼ね備え、曲げに強く、熱可塑性樹脂の中でもトップクラスの耐衝撃性を誇り、衝撃を受けても割れにくい。
2. 広い温度耐性: ガラス転移温度は約 150°C、融点はより高く、300°C を超えると分解が起こります。 120°C で問題なく連続動作でき、-100°C まで脆化せず、-60°C ～ 120°C の間で確実に機能します。
3. 寸法安定性: 吸水時に反る一部のプラスチックとは異なり、ポリカーボネートはポリアミドやポリオキシメチレンと比べて収縮が低く、耐クリープ性に優れているため、製造部品の寸法精度が保証されます。
4. 優れた光透過性：ポリカーボネートは分子鎖が結晶化しにくいため、エンジニアリングプラスチックの中で最も透明度の高い光透過率89％に達し、透明性を維持します。
5. 信頼性の高い電気絶縁性：分子極性が低く、吸水性が少ないため、PETと同等の電気絶縁性が得られ、電気部品に適しています。
6. 固有の難燃性: 限界酸素指数 21% ～ 25% で、添加剤なしで UL94 V-2 の難燃性を達成します。点火すると、表面を密閉してさらなる燃焼を防ぐ炭層を形成します。難燃剤を添加することで、光透過率や強度を損なうことなく、より高い評価が可能になります。
V. PC の弱点: 避けるべき落とし穴 もちろん、PC には限界がないわけではなく、いくつかの注目すべき欠点があります。
- 耐疲労性に劣る: 繰り返しの応力を受けると破損しやすくなります。
・適度な耐摩耗性：分子鎖の柔軟性が高く、結晶性が低いため、表面に傷がつきやすい。
- 応力亀裂が発生しやすい: 成形後に内部応力が残り、荷重がかかると応力点で破壊が発生します。
・耐加水分解性に劣る：分子鎖中のエステル基は酸性やアルカリ性の環境下では分解しやすいため、高圧蒸気に頻繁にさらされるものには不向きです。
- 耐薬品性が限られている: 希酸には耐えますが、強アルカリには負けます。塩素系有機溶剤は溶解しますが、アセトンなどのケトン類はひび割れの原因となります。
- ノッチが発生しやすい: エッジに小さな傷があると、応力によって引き起こされる亀裂が急速に広がります。
- 適度な耐候性: 長時間紫外線にさらされると黄変が発生するため、紫外線吸収剤が必要です。
- 加工流動性が悪い: 溶融粘度が高いため分子鎖の動きが妨げられ、流動性を向上させるには温度調整が必要です。
VI.修正: PC の特性を強化する ポリカーボネート (PC) の欠点を解決するために、次の 3 つの主要な方法で修正されることがよくあります。
1. 合金化改質: 他のプラスチックとのブレンド これには、それぞれの強みを活用するために PC と他のポリマーを配合することが含まれます。
- PC/ABS: 流動特性が向上し、ノッチ耐衝撃性が向上し、低温での靭性が維持されます。
- PC/PS: 光透過性が向上し、加工が容易になり、コストが削減されます。
- PC/ポリオレフィン: 弾性率が高く、応力亀裂に対する耐性が向上します。
・PC/POM：PCの強度、耐熱性を保持しつつ、耐溶剤性、耐クラック性を向上させます。
- PC/PA: 優れた耐衝撃性と強力な耐化学腐食性。
・PC/PTFE：耐熱性、寸法安定性、耐衝撃性に優れ、耐摩耗性が5倍向上。
2. ガラス繊維強化改質: ガラス繊維を追加すると、元の電気特性と耐薬品性を維持しながら、PC の疲労強度が向上し、応力亀裂が減少し、引張強度、圧縮強度、弾性率が大幅に向上します。
3. 難燃性の改良: 難燃性の評価をさらに高めます。 PC は本質的に V-2 分類を達成していますが、変更することでより高い防火基準に準拠できるようになり、エレクトロニクス、自動車、建設分野の厳しい要件を満たすことができます。
これらの側面を説明したので、ポリカーボネートについて明確に理解できるはずです。
