スチールの代わりにプラスチックを使用することで、比強度と比剛性が強調されるのはなぜでしょうか?

2025,11,05

鉄鋼をプラスチックに置き換える議論において、しばしば見落とされがちだが重要な概念の 1 つは、材料の性能は絶対値だけでは判断できないということです。「スチールをプラスチックに置き換える」という場合、本当の比較は「どちらが硬いか強いか」ということではなく、同等の重量で、どちらの材料がより高い剛性を維持しながらより大きな力に耐えられるかということです。これはまさに比強度と比剛性が関係するところです。

なぜ直接強さを比較できないのでしょうか？

鋼の強度は通常 400 ～ 1000 MPa の範囲ですが、一般的なエンジニアリングプラスチックの強度は 10 ～ 200 MPa にすぎません。

一見すると比較できないように思えますが、これを「単位重量あたりの応力」に換算すると、状況は一変します。プラスチックの密度はわずか 1.0 ～ 1.5 g/cm3 ですが、スチールの密度は 7.8 g/cm3 に達します。

軽量設計を追求する場合、設計の可能性に対する真の制約は、材料が「荷重に耐えられる」かどうかではなく、むしろ構造重量を軽減できるかどうかにあります。

したがって、同等の質量の材料の場合、プラスチックの方が使用可能な「体積」が大きくなります。これは次のことを意味します。

• より大きな断面慣性モーメントを実現できます (剛性に有利)。

• より大きな支持面積 (強度に有利)。

したがって、「プラスチックとスチール」の議論の出発点は、比強度 = σ / ρ および比剛性 = E / ρ でなければなりません。密度を無視することは、軽量化の本質を無視することと同じです。

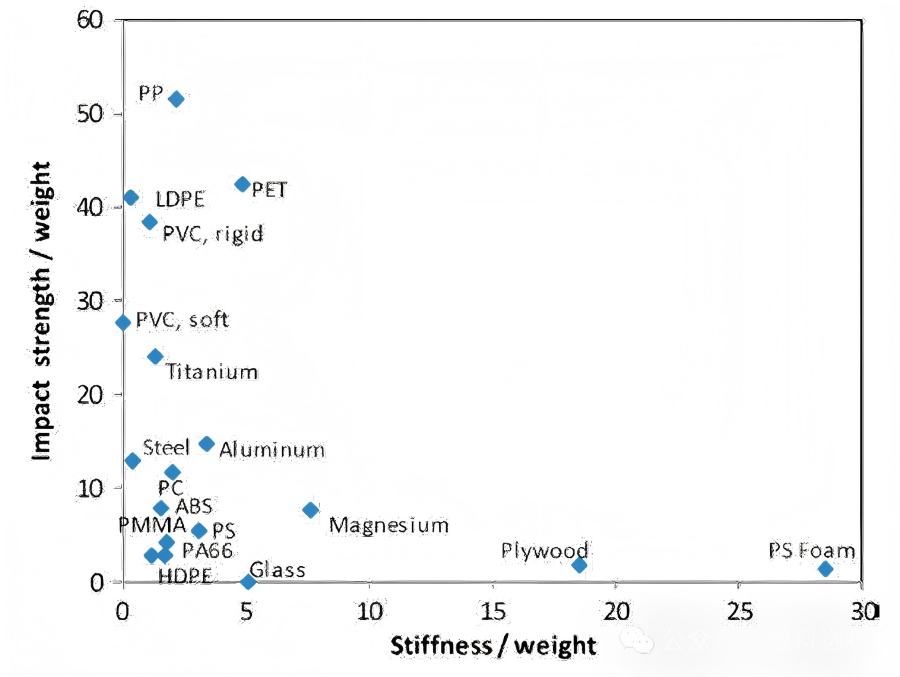

密度を考慮すると、PP 製品はチタンよりも優れた性能を発揮します。

比強度と比剛性の物理的意義

比強度 (σ/ρ): 材料の単位質量が耐えることができる最大応力。これにより、特定の重量に対するコンポーネントの耐荷重能力が決まります。たとえば、炭素繊維強化 PA は、特定のアルミニウム合金に匹敵する 100 MPa・cm3/g の比強度を達成します。

比剛性 (E/ρ): 材料の単位質量あたりに与えられる剛性。これは、特定の重量に対する構造変形の程度を決定します。これは、ブラケット、ハウジング、フレームなどのコンポーネントにとって特に重要です。高比剛性 → 軽量化を図りながら変形を制御しやすい構造。

材料選択ロジック: 「パフォーマンスメトリクス」から「パフォーマンス密度」への移行

スチールをプラスチックに置き換える選択ロジックには、3 つの重要な考慮事項があります。

寸法	鋼鉄	プラスチック	スチールをプラスチックに置き換える鍵
密度ρ	高い	低い	音量増幅、形状補正
強度σ	高い	中くらい	比強度は同等かもしれない
剛性E	高い	低い	構造設計を使用して補償することができます (リブ、補強材、複合フィラー)

言い換えれば、プラスチックは「より強い」のではなく、「より軽いにもかかわらず十分に強い」のです。スチールをプラスチックに置き換えることは、「同等の代替」ではなく、「性能と同等の再構成」です。

したがって、プラスチックが金属に取って代わることができるかどうかを評価する場合、材料技術者にとっての正しい質問は、「このプラスチックは鋼に匹敵するほど十分な強度があるか?」ということではありません。むしろ、「比強度と比剛性は同等の重量または同等の構造で設計要件を満たすことができるか?」

わかりやすい例

1 kg のブラケットを製作するとします。

1. スチールを使用する場合、容量は約 0.13 L になります。

2. 密度 1.35 g/cm3 の GF-PA6 を使用する場合、体積は 0.74 L (等しい重量) まで増やすことができます。

このほぼ 6 倍の体積の増加により、補強材やリブを追加し、慣性モーメントを増加させることができます。その結果、全体の剛性と強度は元のスチールコンポーネントと完全に一致し、同時に 60 ～ 70% の重量削減を達成できます。

結論: 「スチールをプラスチックに置き換える」ことの本質は、「プラスチックがスチールのようになること」ではなく、重量に制約された設計制限の下で特定の特性の優れた組み合わせを提供するプラスチックにあります。したがって、材料の選択時に比強度と比剛性を強調することは、単なるマーケティング上の宣伝ではなく、健全な工学的論理です。

前

ご連絡方法

著者:

Ms. Tina

Eメール:

sales@honyplastic.com

Phone/WhatsApp:

+86 18680371609

人気商品

企業ニュース
