PEEK ポリエーテルエーテルケトン高性能エンジニアリングプラスチックの電気駆動システムへの応用

ポリエーテルエーテルケトン (PEEK) は、1978 年に旧英国企業 ICI によって開発された特殊エンジニアリングプラスチックです。工業規模の生産は、1980 年代初頭に英国企業 Victrex によって達成されました。

PEEK 産業の発展の歴史の中で、日本の住友化学はスタンピングプロセスに適した PEEK フィルムの開発に多額の研究資金を投資しました。これらは、住友 FS1100 と FS1101 の 2 つのグレードで構成されており、過去 30 年にわたって産業分野および航空宇宙用途にわたって広く使用されてきました。

PEEK (ポリエーテルエーテルケトン) は高性能ポリマーエンジニアリングプラスチックであり、電気駆動システムへの応用により、電気自動車やハイエンド産業用ドライブの効率と信頼性が向上します。電気駆動システムにおける PEEK の具体的な用途、それがもたらす利点、および現在直面している課題を検討します。

PEEK (ポリエーテルエーテルケトン) は、その独特の特性により、電気駆動システムの複数の重要なコンポーネントで重要な役割を果たします。

1.応用分野:ステーター絶縁システム

特定のコンポーネント:スロットライナー、スロットウェッジ

主な価値: 絶縁層を薄くし、スロット充填率を高め、熱放散を改善し、高電圧動作をサポートします。

2.適用分野：電線絶縁（エナメル線）

主な価値: 優れた電気絶縁性、耐コロナ性、高温耐性、高電圧の安全性を確保

3.応用分野:ローターおよびトランスミッションコンポーネント

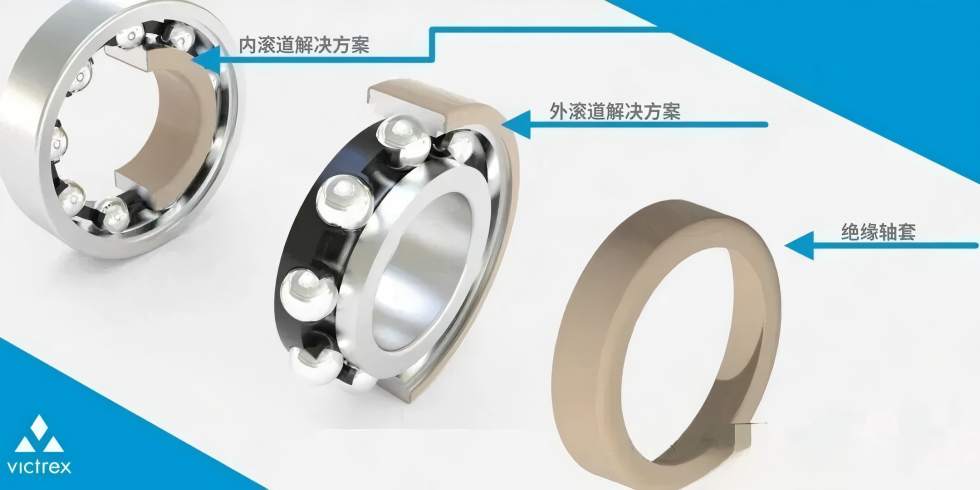

特定のコンポーネント:ベアリングリテーナー

主な価値：耐摩耗性、自己潤滑性、高速運転適性、長寿命

4.応用分野:軽量ローター部品

主な価値：高強度と剛性、軽量化、出力密度の向上

5.応用分野:高電圧接続およびサポートシステム

特定のコンポーネント:バスバー、コネクタ

主な価値: 優れた絶縁性と機械的強度により、信頼性の高い高電圧回路接続を保証します。

6.適用分野:センサー取り付け/ハウジング

主な価値：絶縁、耐食性、精密センサーの保護

電気駆動システムにおける PEEK の応用は、主に次のコアコンポーネントに反映されています。

1. ステータ絶縁システム: これは PEEK の最も魅力的な用途の 1 つであり、主にスロットライナー、スロットウェッジ、電磁ワイヤ (エナメル線) の絶縁層が含まれます。たとえば、Ajedium™ PEEK スロットライナーと単層押出 KetaSpire® PEEK エナメルワイヤの組み合わせにより、大幅に薄いプロファイルが可能になります。これにより、ドライブモーターのステーターのスロット充填率が効果的に増加し (75% 以上に達する可能性があります)、より多くの銅線を収容できるようになります。その結果、熱管理性能を向上させながら、モーターの出力とトルク出力が向上します。これは、800V 以上で動作する高電圧プラットフォームにとって特に重要です。

2. ローターおよびトランスミッション部品: PEEK およびその複合材料 (炭素繊維強化 PEEK など) は、高い機械的強度、剛性、優れた耐摩耗性により、ローター、ベアリングリテーナー、ギアトランスミッション部品の特定の構造部品の製造に使用されています。これらのコンポーネントは通常、高速、高負荷の条件下で動作し、PEEK は摩耗を効果的に軽減し、モーターの耐用年数を延ばします。その軽量特性は重量削減にも貢献し、それによって出力密度が向上します。

3. 高電圧接続およびサポートシステム: コアのステーターおよびローターコンポーネント以外にも、高電圧システムの絶縁と信頼性の要件を満たすために、電気駆動システム内のバスバー、コネクター、その他の部品に PEEK 材料 (Amodel® PPA や Ryton® PPS など) が頻繁に使用されています。

なぜPEEKが好まれるのか?

PEEK は、主にその独自の特性の組み合わせにより、電気駆動システムに応用されます。

1.優れた高温耐性: PEEK は、250°C までの温度に長時間さらされても安定した物理的および化学的特性を維持し、多くの従来のエンジニアリングプラスチックを大幅に上回ります。これにより、高温環境でも信頼性の高いモーター動作が保証されます。

2.優れた電気絶縁性：PEEKは2300Vを超える絶縁耐力を備えた優れた電気絶縁特性を備えています。これは、800V 以上で動作する高電圧プラットフォームでの漏電や電気的短絡を防ぐために重要です。

3.優れた機械的特性: PEEK は非常に高い機械的強度と耐摩耗性を示し、モーター動作中の高周波摩擦と圧力に耐えることができます。

4.優れた化学的安定性：ほとんどの化学薬品に対して優れた耐食性を示し、湿気の多い環境や腐食性の環境でも長期安定した運転が可能です。

5.難燃性と自己消火性: PEEK 材料は固有の難燃性を備えており、発火すると自己消火するため、電気駆動システムの安全性が高まります。

アプリケーションの課題と考慮事項

PEEK の優れた特性にもかかわらず、PEEK の広範な採用にはいくつかの課題があります。

1.高コスト: PEEK の製造コストは、従来の金属や一般的なプラスチックのコストを大幅に上回っており、現在その広範な用途を制限している主な要因の 1 つとなっています。

2.加工の難易度が高い: PEEK は強度と融点が高いため、機械加工性が比較的低く、切断、成形、溶接プロセスに高度な設備と技術が必要です。

3.長期耐久性と経年劣化の懸念：極端な環境（高温、湿度、酸素レベルへの継続的な曝露など）での長時間の動作は、PEEKの材料特性の徐々に劣化を引き起こす可能性があり、材料の変更などの手段による最適化が必要になります。

応用例

· Mavel は、有名なプレミアムスポーツカーメーカー向けに開発された高電圧モーターに、Syensqo の Ajedium™ PEEK スロットライナーとウェッジを、KetaSpire® PEEK ワイヤ絶縁材とともに選択しました。

· Jiateng Electric は Victrex と協力して、PEEK 絶縁平角線の量産に成功しました。同社の製品は、ロータス、BMW、アウディ、メルセデスベンツ、NIO を含む複数の自動車メーカーからプロジェクトの承認を獲得しています。

今後の展望

新エネルギー自動車やロボット工学などの分野にわたる高性能電気駆動システムの需要が継続的に増加しているため、PEEK材料の用途はさらに拡大する態勢が整っています。技術の進歩と生産規模の拡大により、PEEK のコストが徐々に削減される可能性があります。同時に、性能とコストのより良いバランスを達成することを目指して、炭素繊維強化 PEEK などの複合材料とその他の高性能材料との組み合わせの研究も進歩し続けています。
