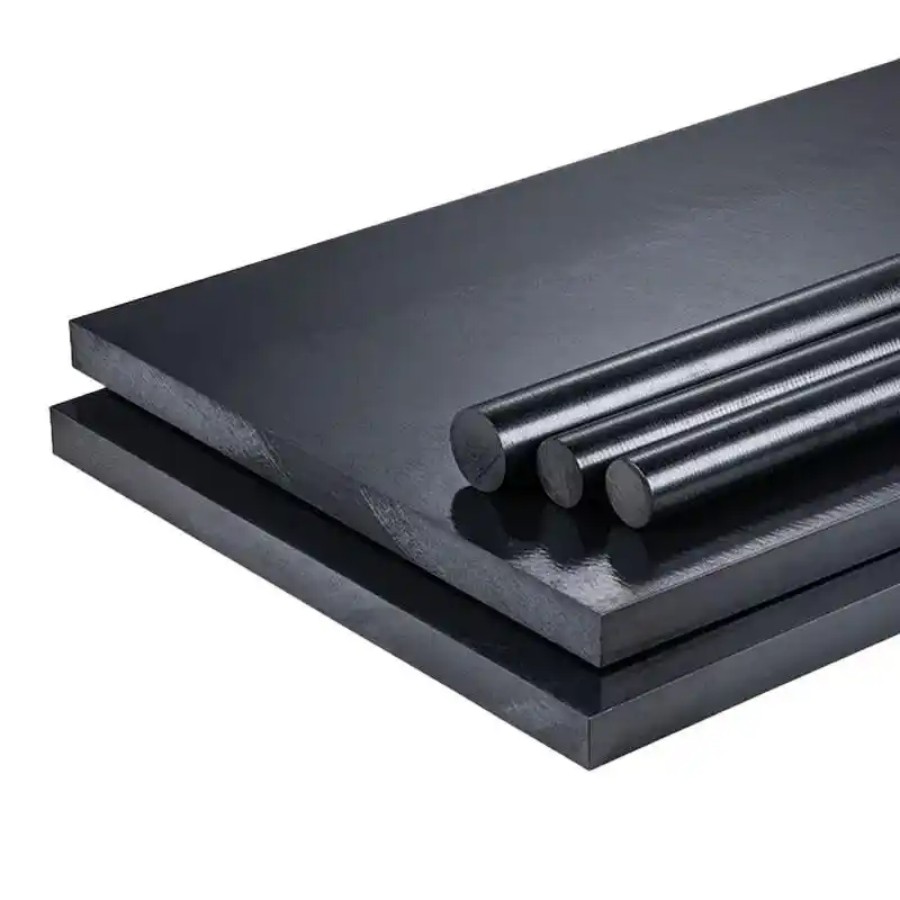

炭素繊維強化 PEEK シートは、PEEK マトリックス内に 30 ～ 40 体積％の炭素繊維強化材を組み込んだ溶融ブレンドまたはプリプレグ成形プロセスによって製造されます。カーボンファイバーは強化相として機能し、最大 700 MPa の軸方向引張強度と 230 GPa のヤング率を実現します。同時に、PEEK 樹脂の半結晶構造 (結晶化度約 35% ～ 45%) により、この材料に優れた靭性 (破壊靭性が 2.0 kJ/m2 に達し、エポキシ樹脂の 20 倍) と化学的安定性が与えられます。炭素繊維表面のヒドロキシル基と PEEK のカルボニル基間の水素結合などの界面化学結合により、複合材料は剛性と柔軟性の調和のとれたブレンドを実現します。これにより、この材料は軽量特性 (密度 1.35 ～ 1.6 g/cm3) を維持しながら、従来の金属や従来のエンジニアリング プラスチックの総合的な性能を上回ることが可能になります。
II.パフォーマンスのブレークスルー: 材料の限界を再定義する
1. 機械的特性：軽量化と高強度の絶妙なバランス
静的強度: 30% の炭素繊維強化 PEEK は、引張強度 210MPa (純粋な PEEK の 2.3 倍)、曲げ強度 298MPa、曲げ弾性率 15GPa を実現します。比強度（強度・密度）はアルミニウム合金の3倍、鋼の5倍です。航空宇宙用シート構造試験では、その耐衝撃性はアルミニウム合金を 40% 上回り、1200 J/m のエネルギー衝撃に破損することなく耐えられます。
動的荷重: チタン合金と比較して疲労寿命が 3 ～ 5 倍延長されます。 100,000 回の繰り返し荷重 (応力振幅 120MPa) の後でも、重大な亀裂は観察されません。これは、炭素繊維の亀裂橋渡し効果と PEEK マトリックスのエネルギー散逸メカニズムに起因すると考えられます。
2. 熱安定性: 極端な温度限界を押し上げる
広い温度範囲の適応性: 最大 260°C までの安定した長期使用温度を維持し、310°C までの過渡耐性を備えています。 -70°C ～ 260°C の広い温度範囲にわたって 80% 以上の引張強度保持率を維持します。 250°C での曲げ強度は 12 MPa 以上を維持し、ポリイミド (PI) やポリフェニレンサルファイド (PPS) を大幅に上回ります。
最適化された熱伝導率: カーボンファイバーは材料の熱伝導率を 1.5 ～ 2.0 W/(m・K) (純粋な PEEK の場合は 0.25 W/(m・K) と比較) に高め、高速摩擦用途 (ベアリングなど) での急速な熱放散を可能にし、局所的な過熱による性能低下を防ぎます。たとえば、炭素繊維強化 PEEK を使用したターボチャージャー ベアリングは、油温 200°C で 1,000 時間連続運転した後でも、摩耗レベルは金属ベアリングの 5 分の 1 にすぎませんでした。
3. 耐薬品性: 保護バリアの確立
耐食性: 濃硫酸のような酸化性の高い酸を除く、ほぼすべての有機溶媒 (例: 四塩化炭素、キシレン) および強酸/強塩基 (例: 50% NaOH 溶液) に対して優れた耐性を示します。模擬深海条件 (3.5% NaCl 溶液、pH 8.5) に 300 日間浸漬した後でも、質量変化率は 0.1% 未満のままでしたが、ステンレス鋼の対応物は 3.2% の腐食率を示しました。
耐老化性: 100kGy のγ線照射下で、機械的特性の劣化は 5% 未満であり、航空宇宙エレクトロニクスの耐放射線性要件を満たしています。
4. トライボロジー特性: 自己潤滑性と低摩耗性の革新的な利点
自己潤滑機構: 摩擦係数は 0.18 (純粋 PEEK の場合は 0.38) と低く、摩耗率は純粋 PEEK に比べて 70% 低減されます。 PEEK分子鎖の滑り性と炭素繊維の補強効果により、乾燥状態では摩耗量がポリテトラフルオロエチレン（PTFE）の8分の1にすぎません。
高速重荷重性能: 90N 荷重および 200r/min の回転速度での摩擦テストでは、従来の青銅合金の摩耗率が 0.15mm³/(N・m) であるのに対し、改質カーボンファイバー PEEK は 0.02mm³/(N・m) の摩耗率を示しました。これにより、精密機器の潤滑ベアリングを直接交換できます。
5. 機能統合: マルチシナリオ適応性のコアサポート
電磁両立性: カーボンファイバー含有量 (15% ～ 30%) を調整することで、15 ～ 30dB の電磁シールド効果 (SE) を達成でき、5G 基地局 RF コンポーネントの耐干渉要件を満たします。
生体適合性: 細胞毒性試験 (ISO 10993-5) では、血液適合性 (溶血率) はあるものの、細胞損傷は示されていません。
Ⅲ．技術革新：素材から製造までのチェーン全体にわたるブレークスルー
1. インターフェース最適化技術
プラズマ処理 (酸素プラズマ エッチングなど) は、炭素繊維の表面粗さを 30% ～ 50% 増加させ、ヒドロキシル基やカルボキシル基などの活性基を導入し、繊維と PEEK 間の界面結合強度を大幅に高めます。実験では、処理された炭素繊維と PEEK 複合材料の層間せん断強度が 45 MPa から 63 MPa に増加し、層間破壊靱性 (GIC) が 50% 増加することが実証されています。
2. 高度な成形プロセス

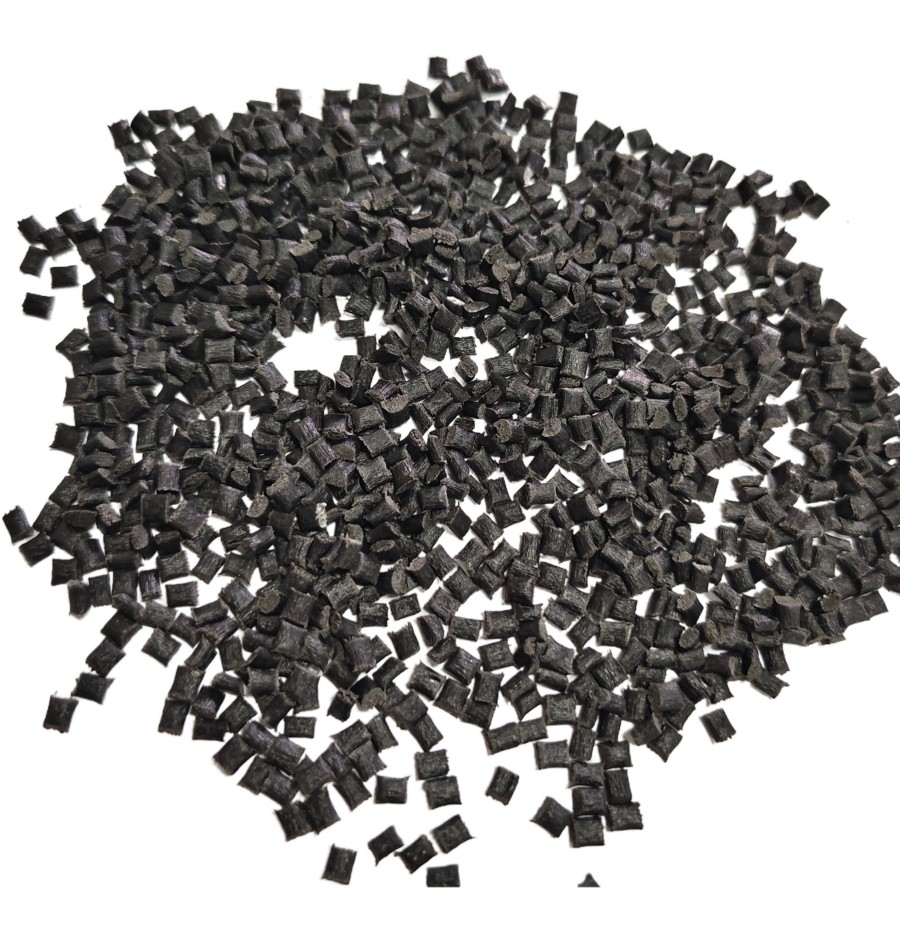

連続繊維強化 3D プリンティング: スクリュー押出装置により、30% の繊維を含む複合ペレットの直接プリンティングが可能になります。製造されたコンポーネントの引張強度は 190.5 MPa に達し、熱間静水圧プレス (HIP) 処理後には 218.5 MPa まで上昇し、射出成形部品のレベルに近づきました。航空宇宙企業はこの技術を利用して衛星ブラケットを製造し、部品数を 37 から 1 に減らし、生産サイクルを 70% 短縮しました。
圧縮成形技術: 金型温度 (260 ～ 280°C) と保持時間 (10 ～ 15 分) を最適化することで、PEEK 樹脂が炭素繊維束間に完全な溶融と浸透を実現し、緻密な微細構造を形成します。これらの条件下では、複合材料の気孔率を 1% 未満に制御でき、機械的特性の安定性が 20% 向上します。
3. 機能改変技術
熱伝導率の向上: グラフェン ナノシート (1% ～ 3%) を組み込むことで、炭素繊維強化 PEEK の熱伝導率が 5 W/(m・K) を超えて向上し、5G チップの熱放散要件を満たします。通信基地局の RF チップ ヒートシンクに採用された後、ジャンクション温度は 15°C 低下し、信号伝送の安定性は 30% 向上しました。
難燃剤の改質: リンベースの難燃剤 (例: ビス(ジフェニルホスフェート) レゾルシネート) をブレンドすると、材料は機械的特性への影響を 5% 未満にしながら、UL94 V-0 難燃性 (厚さ 1.6 mm) を達成できます。このため、航空宇宙の内装部品に適しています。
カーボンファイバー PEEK シートは、21 世紀で最も画期的な複合材料の 1 つであり、その性能は材料科学におけるマイルストーンを表しています。高強度炭素繊維と耐熱PEEK樹脂をシームレスに一体化したこの新しい素材は、機械的特性、環境適応性、機能統合において前例のないレベルを達成しています。これは、ハイエンド製造における材料選択基準を根本的に再構築することです。
カーボンファイバー強化 PEEK シートは、引張強度 210 MPa、曲げ強度 298 MPa で材料の限界を押し広げます。 260℃でも安定性を維持し、耐食性はニッケル鋼に匹敵し、摩擦係数はわずか0.18です。すでにエアバス A350 での 50% の軽量化と 3D プリントされた衛星マウントへの導入に成功しており、航空宇宙および医療分野にわたる材料革命の先頭に立っている。
