FR4がPCBボードに使用される理由

FR-4とは何ですか？

ガラス繊維布の略語であるFR-4材料は、一種の回路基板原材料と基本材料であり、火炎耐性材料グレードのコード名です。 。材料仕様。 PCB（プリント回路基板）で最も一般的に使用されている、一般的な片面、両面、多層PCB回路ボードがこれでできています！強度と炎の遅延のため、ほとんどの回路基板はFR-4を基本材料として選択します。

2. PCBとその組成とは何ですか？

PCBは、英語の印刷回路基板の略語です。中国の名前は、印刷回路基板と印刷回路基板としても知られる印刷回路基板です。それは重要な電子コンポーネントです。これは、電子コンポーネント用の電気接続のプロバイダーです。

PCBは、最も基本的なユニット、つまりいくつかの層で構成される基質で始まり、それぞれが最終PCBの機能に重要な役割を果たします。これらの交互の層には次のものが含まれます。

•基板：これはPCBの基本材料です。 PCBをリジッドにします。

•銅：PCBの各機能側に導電性銅箔の薄い層を追加します - 片面PCBの場合は片側、または両面PCBの場合は両側に加えます。これは銅の微量層です。

•はんだマスク：銅層の上にはんだマスクがあり、各PCBに特徴的な緑色に与えられます。短絡を引き起こす可能性のある他の導電性材料との不注意な接触に銅の痕跡をもたらします。言い換えれば、はんだはすべてを所定の位置に保ちます。はんだマスクの穴は、コンポーネントをボードに接続するためにはんだが適用される場所です。はんだマスクは、不要な部品のはんだ付けを防ぎ、短絡を回避するため、滑らかなPCBA製造の重要なステップです。

•シルクスクリーン：白いシルクスクリーンは、PCBの最後の層です。このレイヤーは、文字とシンボルの形でPCB上にラベルを追加します。これにより、ボード上の各コンポーネントの機能の兆候が得られます。

FR-4の利点と特性。

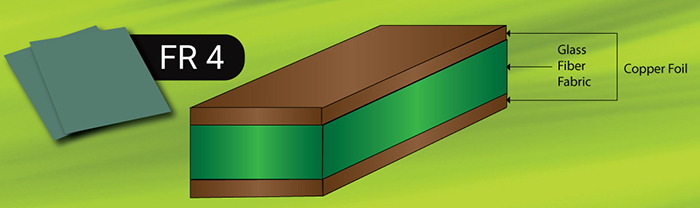

一般的な片面、両面、および多層PCB回路ボードはFR-4、FR-4のFRで作られており、FR-4は難燃剤を意味し、ナンバー4はこのカテゴリの他の材料と材料を区別します。 FR-4は、薄い織物パネルのように見えるグラスファイバー強化エポキシラミネートです。 FR-4という用語は、これらのラミネートを作るために使用されるグレードの略です。グラスファイバー構造は、材料に構造的な安定性を提供します。グラスファイバー層は、難燃性エポキシ樹脂で覆われています。これにより、耐久性と強力な機械的特性が材料にもたらされます。これらの機能はすべて、FR-4印刷回路基板を電子契約メーカーの間で人気にしています。

その技術的特徴は主にあります：電気断熱、安定した性能、良好な平坦性、滑らかな表面、ピットなし、標準的な厚さ耐性、FPC補強板、PCB掘削バッキングボード、ガラス繊維などの高性能電子断熱材に適した製品に適していますメソン、ポテンショメータカーボンフィルム印刷ガラス繊維ボード、精密惑星ギア（ウェーハ粉砕）、精密テストプレート、電気（電気）機器断熱材の滞在パーティション、断熱材のバッキングプレート、トランス断熱材、モーター断熱材、粉砕ギア、電子スイッチ断熱材、など

FR-4シートは、軍事産業、通信、コンピューター、デジタルサーキット、産業用計器、自動車回路などの電子製品で広く使用されており、すべてのパフォーマンス指標は一般的な産業用電子製品のニーズを満たすことができます。非常に優れた価格パフォーマンス比があります。

例：産業用バッテリー回路基板

プレートタイプ：FR-4
