電子半導体の分野でのピークの適用

電子半導体の分野でのピークの適用

通信機器、家電、自動車、その他のフィールドのチップの需要が増加し続けるにつれて、世界のチップ外の価格上昇傾向がますます激しくなっています。チップ製造プロセスは非常に複雑です。半導体の製造に関しては、シリコンウェーハ、電子的特性、光腫、フォトレジスト、ターゲット、化学物質、その他の材料、および関連する機器に関しては、より注目を集める傾向があります。半導体プロセス全体における重要なガーディアンプラスチックはめったに導入されません。

半導体製造に直面している最大の課題は、汚染を制御することです。特に半導体技術の開発により、電子コンポーネントは小さくなり、より複雑になり、不純物に対する耐性が低くなり、生産条件は粉塵のない洗浄、高温、非常に腐食性の化学物質などが厳しくなります。半導体プロセス全体におけるプラスチックの役割は、主に包装と輸送、さまざまな処理プロセスの接続、汚染と損傷の防止、汚染管理の最適化、主要な半導体プロセスの収量の改善です。 Hony Engineering Plastics Co.、Ltd。特にピーク（ポリエーテルケトン）およびPI（ポリイミド）産業での特別なエンジニアリングプラスチック製品の押出、射出成形、成形、および機械加工を専門としています。 PEEK（ポリエーテルエーテルケトン）、PI（ポリイミド）の完成部品とプロファイルの生産に特化した経験、ロッド/プレート/パイプ/シートなどのプロファイル、さまざまな業界向けの特別なエンジニアリングプラスチックの完成部品とセミフィニッシュプロファイルを提供します。設計、生産、販売統合ソリューション。

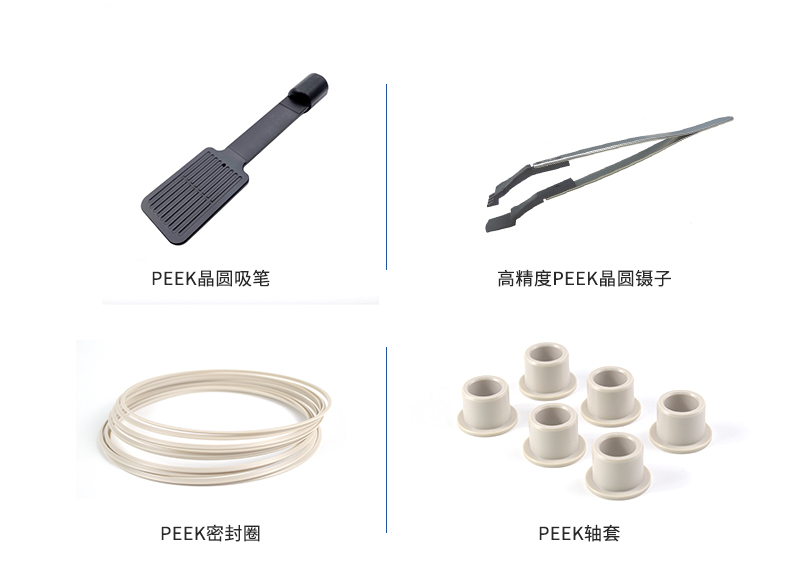

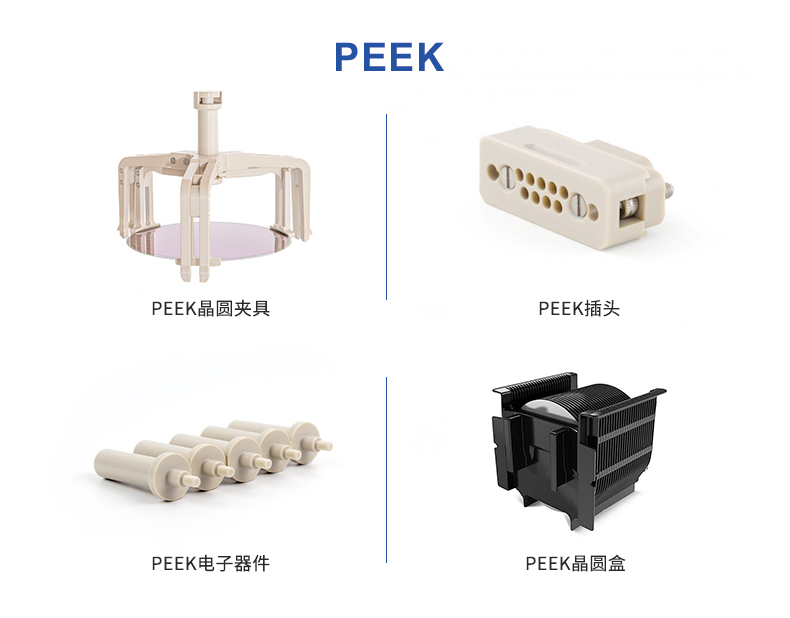

ピーク材料は、一般的にウェーハキャリア、電子絶縁フィルム、およびさまざまな接続デバイスの製造に使用されます。さらに、これらはまた、フィルム、コネクタ、印刷回路基板、およびウェーハキャリアの高温コネクタにも使用できます。半導体業界は、より大きなウェーハ、小さなチップ、より狭い線とラインの幅に向けて発展しています。ピークポリマー材料は、ウェーハの製造、フロントエンドの処理、処理と検査、バックエンド処理において明らかな利点があります。 。 Peekには、高温抵抗、耐摩耗性、耐性抵抗、低揮発性、低沈殿、低水分吸収、環境保護、炎遅滞、安定したサイズ、柔軟な処理などの特性があります。コンピューター、携帯電話、サーキット板で使用されます、プリンター、発光ダイオード、バッテリー、スイッチ、接続プラグやハードディスクドライブなどの電子デバイスで広く使用されています。
