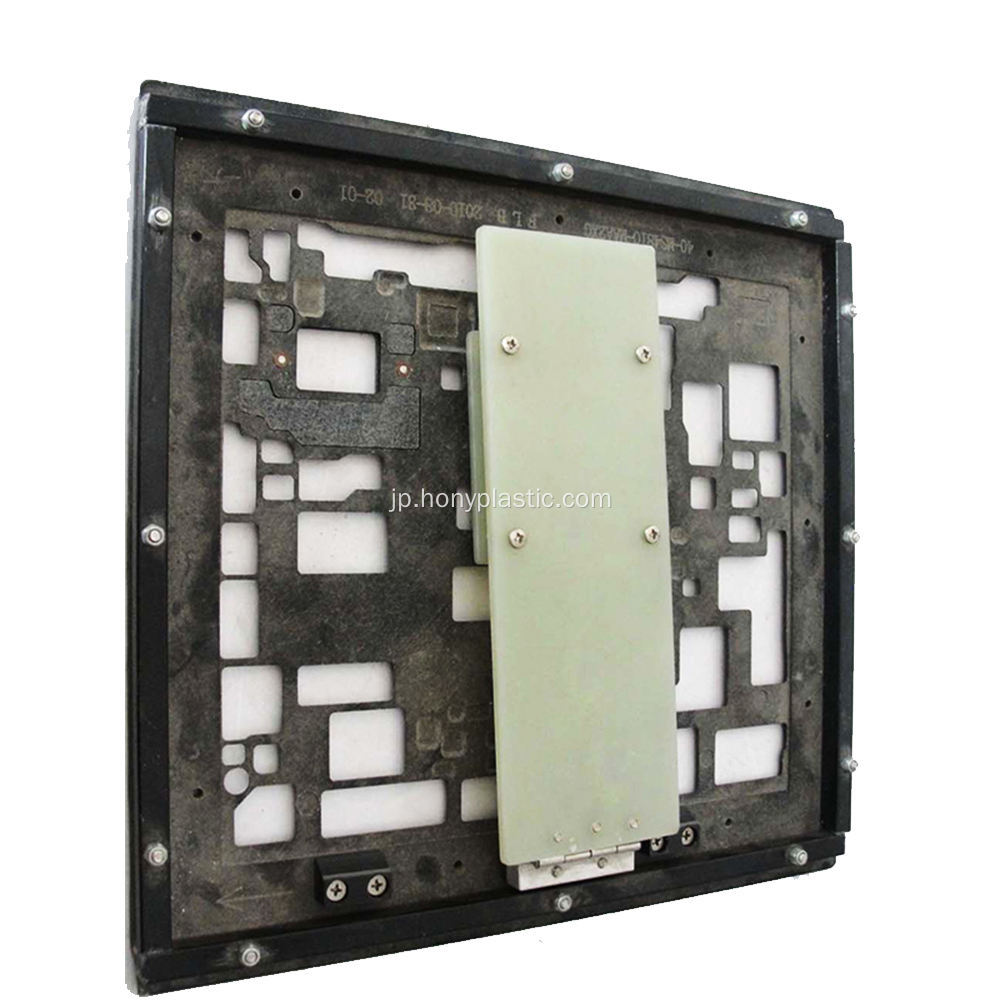

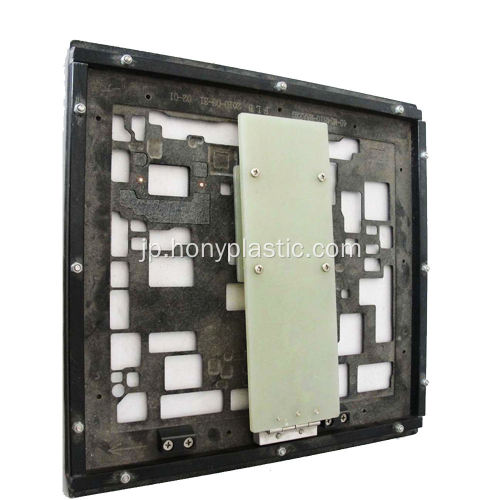

波のはんだパレットデュロストン

Hony®Waveはんだパレット材料とSMTパレットは、PCBアセンブリプロセスに不可欠で費用対効果の高いツールです。パレットの設計により、プット、重要なコンポーネントの確保/調整を介して増加し、底面SMTコンポーネントレイアウト違反の影響を受けるスルーホールコンポーネントのはんだ付けを可能にします。波のはんだ付けされたパレットは、はんだ付けされないPCBの下側のコンポーネントをマスキングするために使用されます。はんだ付けされるコンポーネントは、波を通過し、はんだ付けされます。パレットは、完全なサイクルを通じてボード全体を運びます。

材料

複合PCBはんだパレットが現在、波のはんだとリフローPCBアセンブリプロセス用に設計されています。 Durapol、Durostone、およびHaysiteが採用されており、現在では選択した材料です。リードフリーウェーブはんだとリフロープロセスの場合、DurapolとDurostoneには、より高い温度要件とより積極的なフラックスに耐えるための新しい処方があります。これらの材料はすべて、機械加工と耐久性の特性に似ています。

注文情報

必要なのは、下側に必要な選択的なはんだマスキングがマークされたPCBガーバーファイルだけです。チェックのために24時間で3D CheckPlotを送信します。 CheckPlot確認後7営業日で5営業日バランスでプロトタイプを作成します。

溶接PCBリフローはんだパレット機能

- アルミニウムと比較したライトウェイト

- 熱に敏感なPCB領域の熱保護を促進する

- はんだのスキップを削減し、リワークを減らします

- コンベアシステムを介した奇数の形状のPCBの増加処理

- 手の接着およびマスキング操作を排除することにより、アセンブリの生産を増やします

- PCBの簡単で安全で、費用対効果の高い取り扱い。

抗マテアコンポジット材料を使用している間に注意を払う最も重要なことは何ですか？

1.穏やかなケアと適切な取り扱い。骨折損傷は、ユニットの転送中に最も頻繁に発生します。はんだパレットフィクスチャの他の部分と同様に、保護壁への損傷を避けるために、専用の管理職を持つことが重要です。

2.はんだパレットの備品を直立位置に保管します。ユニットが不適切に保存されている場合、変形が発生する可能性があります。積み重ねによる変形を避けるために、ユニットを棚に保管することをお勧めします。

3.強酸とアルカリの接触は避けてください。強酸または塩基への曝露は、はんだパレットフィクスチャを簡単に腐食させます。これを避けるために、ニュートラルフラッシュが推奨されます。

4.アルコールおよびアルコールベースの洗浄剤の使用は避けてください。サポニファーは推奨される洗浄剤です。

5.衝撃防止輸送。ユニットは、衝撃プルーフカートを介して輸送されている間に衝撃的な損傷を受けることが推奨されます。

hony®durostonefr4 wave deller palletプロパティデータシート

デザインウェーブはんだパレット用のガイドライン

よくある質問：

Q：あなたのMOQは何ですか？

A：在庫アイテムの場合、1pcの数量も受け入れられます。

Q：配達時間はどのくらいですか？

A：一般的に、支払いを受け取ってから3営業日以内に出荷を手配できます。 OEMの注文の場合、リードタイムは7〜10営業日です。

Q：無料のサンプルを入手できますか？

A：はい、顧客が収集した宅配便口座を使用して、無料でサンプルを提供できます。古い顧客の場合、送料も負担することもできます。

Q：あなたの製品の保証は何ですか？

A：製品に1年間の保証を提供しています。

Q：顧客の苦情をどのように処理しますか？

A：顧客の苦情に対する4つの基本的な手順があります。

1.実際の問題に関連する写真やビデオを提供するように顧客に要求します。

2.アフターセールスチームがケースを研究し、品質の欠陥が発生する理由を見つけます。

3.提案を考え出し、ソリューションに満足している場合は顧客と話し合うための会議があります。

4.同じ問題を回避するために、ケースから学ぶためのQC会議が再び発生します。
