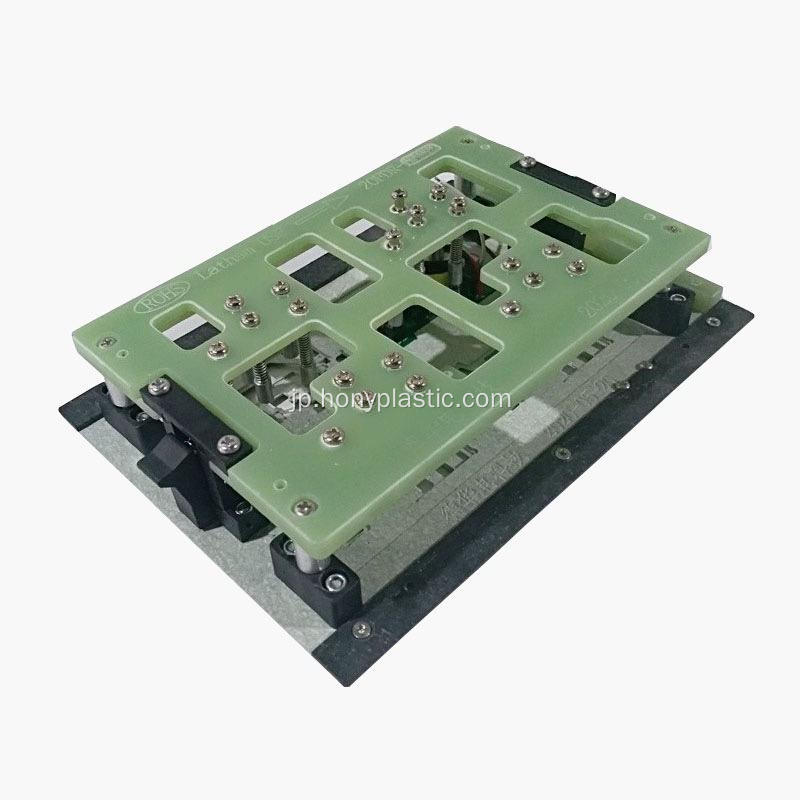

波のはんだ付けパレットツーリングPCBトレイ

Name: 波のはんだパレット材料
Uploaded: 2024-06-19T06:50:01+08:00
Description: 波のはんだパレット材料

最新の価格を取得する

お支払い方法の種類:	T/T,Paypal
インコタームズ:	FOB,CFR,CIF,EXW,DDU
最小注文数:	1 Piece/Pieces
輸送方法:	Land,Ocean,Air,Express,Others
ポート:	SHENZHEN,GUANGZHOU,HONGKONG

今連絡する

製品の説明

製品の属性

モデル: HONY-DURO

ブランド: ホニー

梱包と配送

販売単位	:	Piece/Pieces
ダウンロード	:

The file is encrypted. Please fill in the following information to continue accessing it

波のはんだパレット材料

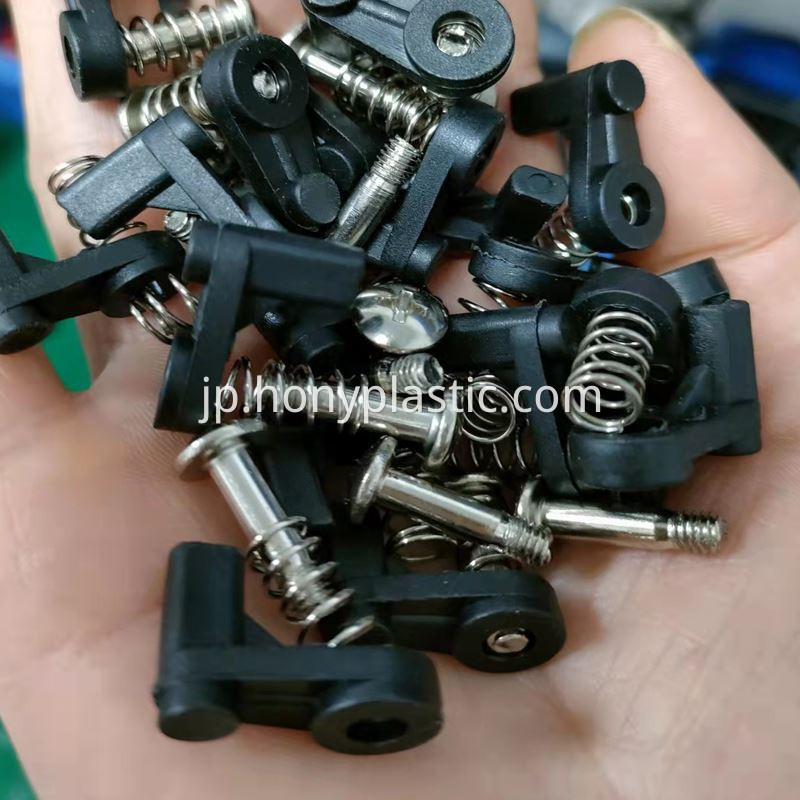

はんだパレット用のPCBクランプPCBロッカー



製品の説明

PCB波のはんだ付けは、一般的な波のはんだ付け金、はんだ付け、波の流れのはんだ付けジグ留め回路基板炉溶接が生産効率を大幅に改善することができます。コスト意識プロセスエンジニア。これらの利点は、通常、コスト削減と利回りの改善により、数週間で返済できます。ダブルリフロープロセスを展開することにより、波のはんだプロセスを通じて収量を最大化できます。

波のはんだパレットデュロストン仕様：

Model	DurostoneCHP760	DurostoneCAS761	DurostoneCAG762
Grade	Standard	Anti-Static	Anti-static(Optical)
Colour	Blue	Black	Grey
Density(g/mm3)	1.85	1.85	1.85
Standard OperationTemperature	260	260	260
Maximum Operation Temperature(C)	350	350	350
Sheet Size(mm)	2440×1220	2440×1220	2440×1220
Tickness/weight(mm/kg)	3/17, 4/22	5/28, 6/33, 8/44	10/55, 12/66

硬質ファイバーグラスパネル用のはんだディップマシン材料用の大量生産PCBAジグ、高度なグラスファイバーフォームボード材料を使用して、波のはんだ付けジグを生成します。通常、数十の溶接フィクスチャースタンドが、選択的な波のはんだ付けするための回路基板のバッチを製造する必要があります。

Product Name	PCBA test fixture, PCBA test fixture, Bluetooth burning fixture Industrial Compressor Parts
Place of Origin	Shenzhen, China
Dimension	Customized according to demand
OEM&ODM	Accept
Warranty	One year
Power	Electronic, Yes
Base Material	Black antistatic, electric board, antistatic acrylic
Feature	Test PCB ,PCBA function
Business Type	Manufacturer
Is it a standard part	Non-standard parts
Application	Test PCB/PCBA function test
Product features	IC programming on the walkie-talkie PCB board
	Clamping fixture test circuit board force uniform, stable test suitable for CD-ROM/ DVDA, circuit board card and other small board
	Made of all kinds of high quality materials, high test stability, long service life

溶接PCBリフローはんだパレットの機能と利点

波のはんだパレットは、コスト意識プロセスエンジニアに多くの利点を提供します。これらの利点は、通常、コスト削減と利回りの改善により、数週間で返済できます。ダブルリフロープロセスを展開することにより、波のはんだプロセスを通じて収量を最大化できます。

その他の利点は次のとおりです。

1オープンエリアをマスキングし、ボードのたるみを防ぐことにより、洪水を排除します。
2秒針の荷重部品と手指のはんだ付けを減らします。
3カプトンテープで数千ドルを節約し、追加して削除します。
4複合材料は、底部のSMDを衝撃から熱的に保護します。
5つのマスクBGAバイアスから、信頼できるはんだジョイントを確保します。
6高温のための鉛フリーグレードの光学材料

帯電防止デュロストーントップサイド標準機能

Honyの標準的なPCBホールドダウンは、私たちの控えめです。それは壊れない、ESDが安全であり、パレットの寿命を保証しています。非注目のデザインは、持ち上げることなく12ポンドの下向きの圧力を適用します。ねじれ！また、コネクタの有名なホールドダウン、カムロック、カスタムホールドダウンも提供しています。

Honyは複合材を「タップ」しません。すべての「金属から金属への」ファスナーを使用して、信頼できる長続きする備品を確保します。

押し出されたアルミニウム補強材とはんだダムの2つのサイズを提供しています。パレットが小さく、高さ3/8インチのパレットがあり、大きなパレットの場合は3/4インチのデザインがあります。

すべてのパレットには、便利なリファレンスのためにボード名と作業指示番号が刻まれています。パレットに関連付けられたすべてのデータは、その作業順序番号に保存されます。

下側の標準機能

すべての底面ファスナーは、316グレードのステンレス鋼で作られています。これにより、留め具への固執または濡れがはんだがなくなります。
すべてのファスナーはスレッドロックされています。

私たちの目標は、あなたに与えるソリューションを設計して構築することです。

1.可能な限り最大のプロセスウィンドウで最高の収量。
2.製造環境に耐える簡単なツール。
3.可能な限り速い配達時間。

溶接PCBリフローはんだパレットプロセスの適合性

このプロセスルートの実行可能性は、PTHコンポーネントの数と分布を推定できることに大きく依存しています

（接着剤のドットティングを伴う場合となしで）処理することはできません - これらはミニ波にしたり、手ではんだ付けしたりする必要があります。
はんだ付けが不十分になる可能性があります - これらにはさらなる検査と手動のタッチアップが必要です。

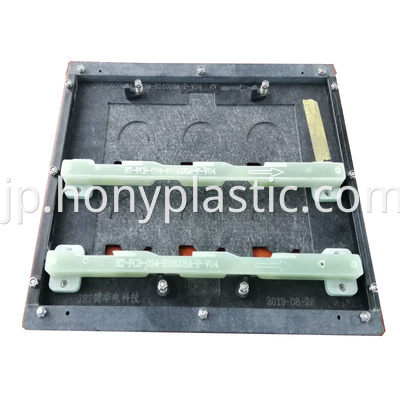

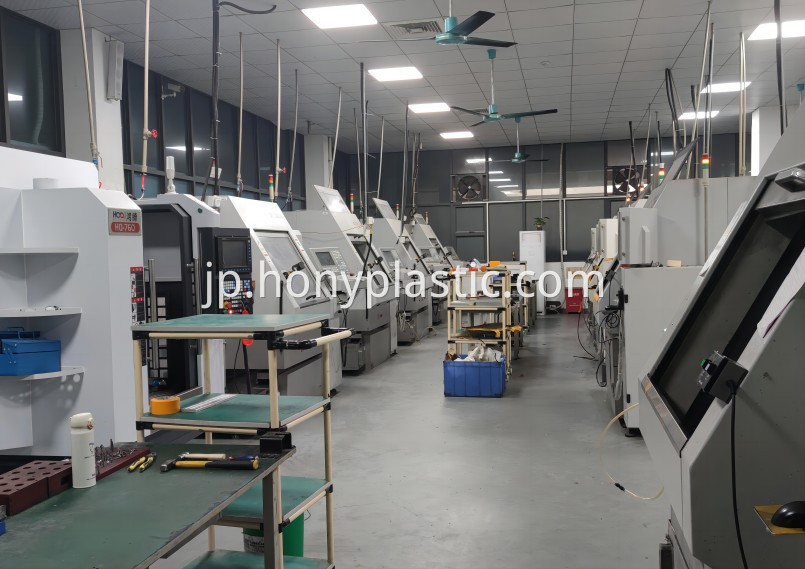

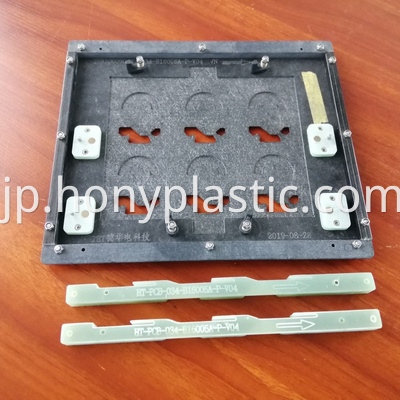

pcb-10(1) tray-wave-1 tray-16

pcb-2

この推定は3つの方法で行われる場合があります

PCBが利用可能である場合（できれば居住） - 当社の販売エンジニアはボードを迅速に評価できます。
PCB設計データが利用可能な場合は、処理、分析、リモート評価を行います。
以下に示すルールを使用してそれを行うことができます - 当社の顧客は、上記の2つの方法が最も簡単であることがすぐにわかります。
Gerber、Excellon、およびその他のデータが必要です
ピンランドからSMTパッドクリアランス評価

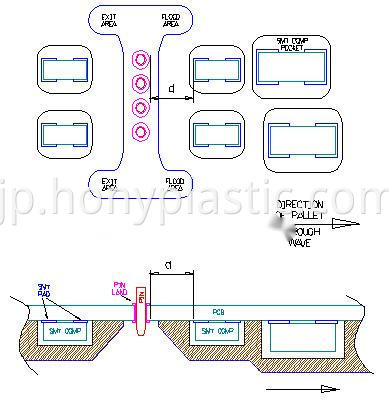

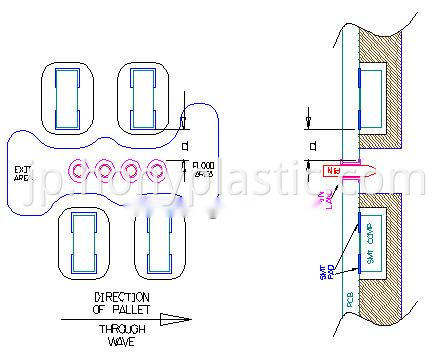

以下の2つの図は、計画とセクションビューのCSWSCの一部を示しています。右手の図は、より多くのクリアランスを示しています
コネクタの方向が波に垂直である場合に必要です。

PCB-2
