印刷回路基板用の波のはんだパレット材料

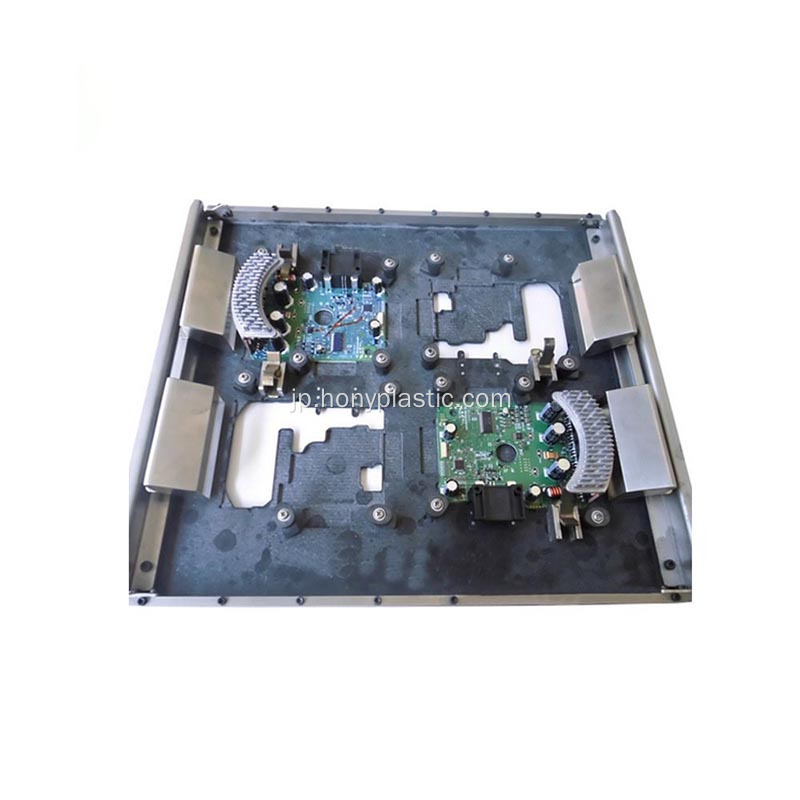

hony®durostonefr4波のはんだ付け繊維ガラス布と高温樹脂で作られたパレット。はんだパレット、波のはんだパレット、SMTはんだパレット、SMTはんだの備品、選択的なはんだの備品、その他の特殊なはんだ備品に理想的な材料です。厚さ3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、20mm、25mm、30mm

波のはんだパレット、リフローはんだパレット、SMTパレット、はんだペースト印刷。

機能：波のはんだ付けトレイは、PCBとそのコンポーネントを運ぶと保護するためのツールフィクスチャです。 PCBの変形、補助サポート、および位置を防ぐという従来の機能に加えて、プロセスを改善し、コンポーネントを保護し、品質を向上させ、生産効率の機能を改善します。一般的に、トレイは図に示されているいくつかの要素で構成されています

ジグ素材：パレットのサービス寿命を最大化するために、パレットの材料は、特に鉛のないはんだの要件を満たすために、高温および過酷なプロセス条件に耐えることができなければなりません。主な材料には、一般に、高次元の安定性、良好な熱衝撃耐性、繰り返し使用後の平坦性、耐食性耐性（フラックスと洗浄剤）、および非変動吸収の特性があります。一般的に使用される材料は、デュロストン、エポキシ樹脂ボード、ベイクライトなどです。電子製品の鉛フリーアセンブリと溶接のために、デュロストンおよびエポキシ樹脂ボードFR4は通常、高温溶接が必要なため使用されます。 Bakelite素材を使用する人はほとんどいません。デュロストンは、特別に処理されたガラス繊維化合物であり、石油の子会社です。高耐熱性、変形なし、および処理が困難な特性を備えていますが、処理の精度は高く、価格は比較的高くなっています。一般的に、問題なく1〜200万回繰り返すことができ、大量生産に適しています。比較的合成石のエポキシ樹脂ボードFR4は、変形が容易で、静電保護はありませんが、よりよく処理され、十分な耐熱性があり、適切に設計されています。また、10,000回近く合格することもできますが、価格は比較的低いです。また、大量生産にも適しているため、より費用対効果が高くなります。電子製品アセンブリ業界に推奨されます。

分類を使用：2つの主要なカテゴリに分けることができます。1つは、製造プロセスの品質を向上させることを目的とするはんだマスクパレットです。はんだペーストのリフロープロセスを使用して、波のはんだんコンポーネントを保護し、はんだジョイントの二次融解を避けるために、波のはんだ付け表面に使用されます。もう1つは、生産効率を向上させるために使用されるジグソーパレットです。同様のジグソーパまたは異なるPCBに同時に波のはんだ付けされるために使用され、もう1つは他のアセンブリプロセス要件を対象とした補助トレイです。これは、オンボードコンポーネントの補助的な位置と不規則なPCBを介したボード溶接に使用されます。メイン製品はさまざまな目的を参照してください。

あらゆる種類の波のはんだ付けトレイはすべて、PCBの熱変形を緩和する効果があり、PCB材料のコストを節約するPCBTOP表面のプロセス側に特別な要件はありません。プロセスで要求される場合、3つの機能と目的を完全に組み合わせた波のはんだ付け的なユニバーサル統合パレットを完全に組み合わせます。

Jiasaw DurostoneはんだパレットFR4 PCBA Durostone

PCBA FR4鉛合金+FR4位置パレットデュロストン

プロセスの流れ：SMTセミフィニッシュ製品→検査→ハンド挿入されたスルーホール部品→ウェーブはんだ付け→ボードをピックアップし、トレイを返す→ハンドリングスズ→アセンブリ→機能検査テスト→コンポーネントボードパッケージ。 SMT/AIが製造プロセスでPCBA半仕上げ製品を完了した後、ハンド挿入デバイスの取り付けプロセスで、挿入と波のはんだ付けを実装する前に、JIG残基およびその他の異物を検査および洗浄する必要があります。

特徴

- アルミニウムと比較したライトウェイト

- 熱に敏感なPCB領域の熱保護を促進する

- はんだのスキップを削減し、リワークを減らします

- コンベアシステムを介した奇数の形状のPCBの増加処理

- 手の接着およびマスキング操作を排除することにより、アセンブリの生産を増やします

- PCBの簡単で安全で、費用対効果の高い取り扱い

はんだパレットフィクスチャの使用中に注意を払う最も重要なことは何ですか？

1.穏やかなケアと適切な取り扱い。骨折損傷は、ユニットの転送中に最も頻繁に発生します。はんだパレットフィクスチャの他の部分と同様に、保護壁への損傷を避けるために、専用の管理職を持つことが重要です。

2.はんだパレットの備品を直立位置に保管します。ユニットが不適切に保存されている場合、変形が発生する可能性があります。積み重ねによる変形を避けるために、ユニットを棚に保管することをお勧めします。

3.強酸とアルカリの接触は避けてください。強酸または塩基への曝露は、はんだパレットフィクスチャを簡単に腐食させます。これを避けるために、ニュートラルフラッシュが推奨されます。

4.アルコールおよびアルコールベースの洗浄剤の使用は避けてください。サポニファーは推奨される洗浄剤です。

5.衝撃防止輸送。ユニットは、衝撃プルーフカートを介して輸送されている間に衝撃的な損傷を受けることが推奨されます。
