PI、PPS、PEEK インペラの比較

ケミカルポンプ、冷却水ポンプ、超純水移送ポンプ…羽根車が故障すると、その影響は効率の低下やエネルギー消費の急増から生産ライン全体の完全停止に至るまで多岐にわたります。直径 20 センチメートル未満の羽根車が 1 つあるだけで、数十万、さらには数百万に相当する毎日の生産能力が停止する可能性があります。

従来の金属製インペラは何十年も使用されてきましたが、常に問題が 1 つありました。腐食により耐用年数が短くなり、重量によりエネルギー消費が高くなり、複雑な流路により製造コストが上昇するということです。特殊エンジニアリングプラスチック製インペラの出現により、この状況は変わりつつあります。 PI、PPS、PEEK - 3 つの材料はすべてインペラの製造に使用できますが、どれを選択すればよいでしょうか?温度耐性、耐食性、耐摩耗性、製造性、コストという 5 つの重要な要素を検討して答えを見つけてみましょう。

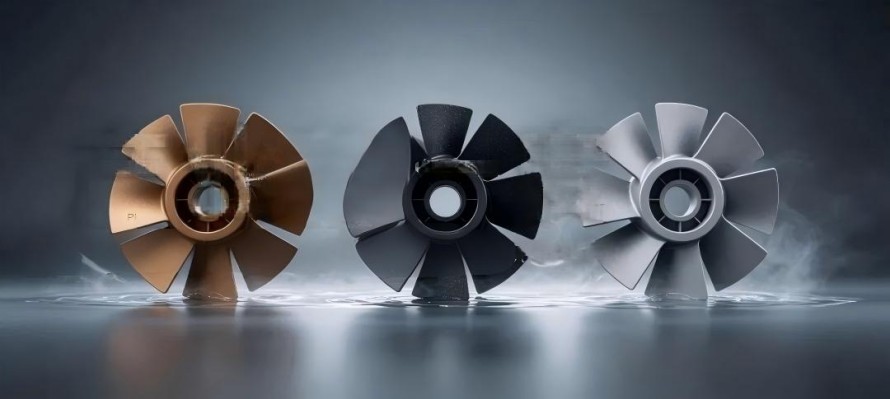

3つの素材の「基礎」

PI インペラー:極端な温度範囲の「鋼鉄の戦士」。 PI (ポリイミド) はポリマー階層の頂点に位置し、これまでで最も熱的に安定したポリマーの 1 つです。

その耐熱性は非常に優れており、260 ～ 300 °C で長期間安定して動作し、短期間であれば 400 °C を超える温度に耐えることができ、液体窒素 (-196 °C) 中でも靭性を維持できます。これは、PI インペラが極低温から極度の高温までの範囲の条件に耐えられることを意味します。さらに重要なことは、未充填の PI プラスチックは 100 MPa を超える引張強度を達成できるのに対し、PI フィルムおよび繊維は配向方向に最大 400 MPa の引張強度に達する可能性があることです。 PIは高速回転時に羽根車が受ける遠心力や機械的応力に確実に耐え、寸法安定性に優れ、熱膨張収縮によるクリアランス変化や異常摩耗を防ぎます。

動作温度が 260°C を超える場合、または極端な温度範囲が必要な場合は、PI が第一の選択肢の 1 つです。一般的な用途には、航空宇宙用油圧ポンプ、高温化学ポンプ、極低温流体移送ポンプなどがあります。

欠点: コストが非常に高い。高級グレードでは 1 キログラムあたり数千元に達する場合があります。熱硬化性 PI は溶けないため、加工条件が厳しく、射出成形が困難になります。多くの場合、CNC 機械加工または特殊なプロセスのみを使用できるため、大量生産コストが常に高くなり続けます。

PPS インペラ:耐食性、軽量の「コストパフォーマンスのパイオニア」

PPS (ポリフェニレンサルファイド) は、特殊エンジニアリング プラスチックの中で最も「現実的」であり、手頃な価格で確かな性能を提供します。

その主な利点は耐食性です。ほとんどの酸、アルカリ、塩、有機溶剤の腐食作用に耐えることができ、200°C 未満の温度でほとんどの溶剤に対して優れた耐性を示します。化学媒体や過酷な水条件で流体をポンピングする場合、PPS インペラは耐腐食性があり、通常の金属をはるかに上回る耐用年数を備えています。

2 番目の利点は、その軽量性と機械加工性です。 PPSは密度が低いため、羽根車が金属製のものに比べて大幅に軽くなり、ポンプハウジングへの負担が軽減され、運転効率が向上します。さらに重要なのは、その優れた流動性により、インペラを 1 ステップで射出成形できるため、表面が非常に平滑になり、油圧損失が最小限に抑えられ、スムーズな動作が得られます。生産コストと加工サイクルの両方が、ほとんどの高性能プラスチックより有利です。さらに、見落とされがちなもう 1 つの利点があります。それは、天然の難燃性 (V-0 評価) と低い摩擦係数を備えていることです。これにより、ポンプ動作時の摩擦損失が軽減され、効率が向上します。

動作温度が 200 ～ 220°C の範囲内で、媒体が腐食性であり、予算の制約が懸念される場合には、PPS が最適な材料です。一般的な用途には、自動車冷却水ポンプ、工業用水処理ポンプ、化学物質移送ポンプ、5G 基地局冷却システム用のインペラなどがあります。

弱点: 靭性が低く、破断点伸びは通常 5% 未満であり、衝撃荷重を受けると脆性破壊を起こしやすくなります。純粋な PPS は PEEK よりも耐摩耗性が低くなります (ただし、これはガラス繊維または炭素繊維で強化すると大幅に改善できます)。固体粒子を含む媒体を搬送する場合、比較的早く摩耗します。

PEEK インペラ:オールラウンドなパフォーマンスの「ハイエンド ベンチマーク」

PEEK (ポリエーテルエーテルケトン) は現在、最高の総合性能を備えた特殊エンジニアリング熱可塑性プラスチックの 1 つとして市場で認識されています。インペラに使用すると、高温耐性、耐摩耗性、耐食性、高強度の「四位一体」バランスを実現します。

耐熱性に関しては、250～260℃の長期使用温度に耐えることができます。これは PI には及ばないものの、工業用ポンプの動作条件の大部分をカバーしています。耐摩耗性の点では、PEEK はほとんどのプラスチックをはるかに上回ります。強化および修正すると、高い硬度と耐摩耗性を示し、シルト、結晶、または固体粒子を含む媒体を汲み上げるときに摩耗ノッチや表面傷がつきにくくなります。特定の CMP 固定リング用途では、PEEK の耐摩耗性は PPS の最大 2 倍となり、それに応じて耐用年数も延長されます。

PEEK には、加水分解安定性という独特の利点もあります。高温高圧の水環境でも性能が低下しないため、半導体産業における超純水の供給や医療滅菌における流体制御に最適です。また、電気絶縁性に優れ、半導体や医療分野で必須となる不純物の溶出がない高純度性も備えています。

「耐摩耗性、耐食性、耐熱性、高純度」を同時に満たす必要がある使用条件の場合、PEEK が最も競争力のある選択肢となります。一般的な用途には、半導体用の超純水ポンプ、化学処理用の高圧ポンプ、医療用流体制御ポンプ、石油化学産業における微粒子を含んだ媒体用のポンプなどがあります。

弱点：コストが高い。輸入純PEEK樹脂の価格は1kgあたり800～1,500元、国産純PEEK樹脂の価格は1kgあたり約400～600元、強化変性PEEK樹脂の価格は1kgあたり500～700元である。ただし、改質 PEEK を射出成形で大量に製造すると、全体のコストは金属 CNC 機械加工よりも低くなります。

4 つの典型的なアプリケーション シナリオ

シナリオ 1:自動車用クーラント ポンプ インペラの動作条件: 120 ～ 150°C への長期曝露、エチレン グリコール クーラント、コスト重視の大量生産。 PPSをお勧めします。クーラント腐食に対する耐性、効率向上のための低い摩擦係数、低い射出成形コストを備え、大量生産に適しています。 PPS インペラは射出成形して複雑な流路形状を作成できるため、高い表面平滑性と低い油圧損失が得られます。

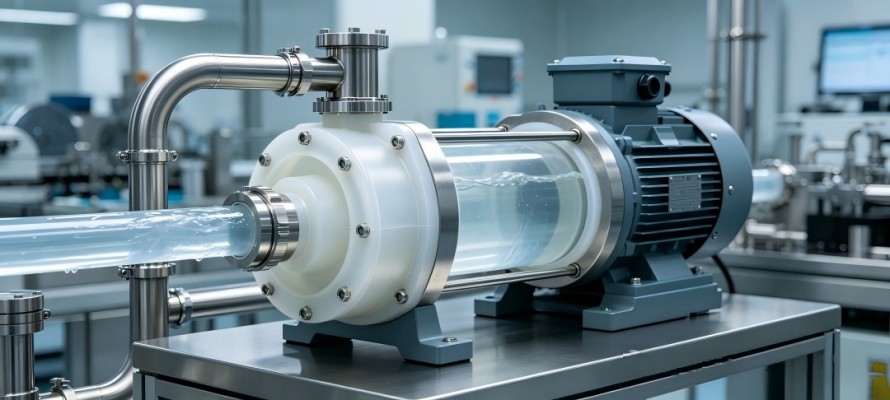

シナリオ 2:半導体超純水移送ポンプの動作条件: 超純水、高温高圧、不純物ゼロ耐性、耐摩耗性 - PEEK を推奨します。加水分解安定性（高温高圧水でも性能劣化なし）、浸出のない高純度、強い耐摩耗性、優れた電気絶縁性を備えています。 CMP リテーニング リングなどの特定の用途では、PEEK の耐用年数は PPS の最大 2 倍になる可能性があります。

シナリオ 3:高温化学ポンプ条件: 強酸/有機溶媒、温度 280°C、腐食性が高い。推奨材料: PI (熱硬化性 PI または熱可塑性 TPI)。 260 ～ 300°C での長期安定性、大部分の有機溶媒に対する耐性、遠心力に対する高い強度を備えています。ただし、強アルカリ性媒体を避けるように注意する必要があります。さらに、コストが非常に高いため、重要な用途に限定されます。金属またはセラミックの代替品を検討することもできます。

シナリオ 4:粒子を含む媒体用のポンプ: シルト、結晶、または固体粒子によって引き起こされる深刻な浸食と摩耗。推奨: PEEK (CF30 強化)。強化および修正後、高い硬度、耐粒子摩耗性、耐ノッチングおよび耐スクラッチ性、および自己潤滑性が得られます。予算が限られている場合は、短期間の用途には PPS (CF30 強化) を使用できますが、交換頻度は大幅に高くなります。超硬質粒子の場合は、セラミック製インペラを検討してください。

コンポーネントを選択する際に避けるべき 3 つの一般的な落とし穴

落とし穴 1: 「金額に見合った価値」と「最安」を同一視する

よくある間違い: PPS は安いので、すべてに PPS を選択します。ただし、実際には、粒子状媒体を使用する用途では、PPS インペラは 3 か月ごとに交換する必要があるのに対し、PEEK インペラは 6 か月以上使用できる場合があります。ダウンタイムの損失、交換にかかる人件費、およびスペアパーツの在庫を考慮すると、PEEK の総ライフサイクルコスト (LCC) は実際には低くなる可能性があります。

正しい式: 金額に見合った価値 = (パフォーマンス × 耐用年数) / (材料費 + 加工 + メンテナンス + ダウンタイム + 品質リスク)

落とし穴 2:射出成形プロセスの難しさを過小評価する

よくある間違い: PEEK が射出成形できることを見て、PEEK は PPS と同じくらい簡単に加工できると考えています。実際には、PEEK は結晶性の高温プラスチックです。射出成形中には、ヒケ、反り、結晶斑点、寸法変動などの問題が発生しやすく、金型の温度と冷却速度を厳密に制御する必要があります。純粋な PEEK を使用した射出成形はより困難ですが、改質グレード (PTFE やカーボンファイバーを含むものなど) は制御が比較的容易です。一方、PPS は優れた流動特性を備えているため、必然的に射出成形の歩留まりが高くなります。

ベスト プラクティス: PEEK インペラを選択するときは、サプライヤーが射出成形プロセスで実績を持っていることを確認してください。 PEEK インペラの量産経験を持つサプライヤーを優先し、PPS プロセス パラメータを単純に PEEK に適用することは避けてください。

落とし穴 3:実際の検証のためにデータシートのパラメータを置き換える

典型的な間違い: PI インペラの耐熱温度が 300°C であることを見て、「動作条件は 250°C なので、まったく問題ない」と考える人もいるかもしれません。実のところ、インペラの故障が単一の要因によって引き起こされることはほとんどありません。むしろ、温度、腐食、摩耗、疲労の複合的な影響によって生じます。データシートには個々の要因の限界値が記載されていますが、実際の動作条件には複数の要因の相互作用が含まれます。データシートは通常、標準試験片に基づいていますが、実際のインペラの幾何学的複雑さ、壁厚の変化、応力集中はすべて機械的性能に影響します。

正しいアプローチ: 実際の動作条件下で試験片の試験を実施し、同じポンプモデル、同じ媒体、同じ動作パラメータを使用して寿命検証を実行します。統計的なばらつきを評価するには、少なくとも 3 つの並行テスト セットを実施することをお勧めします。データシートは、最終的な決定を行うためではなく、予備的なスクリーニングのみに使用してください。

流体搬送における「コストパフォーマンスの王様」はどの材質でしょうか？真実は、動作条件を考慮せずに金額に見合った価値を議論することは全くのナンセンスであるということです。

300°C の耐熱性を備えたPIが最も優れていますが、150°C で動作する自動車冷却ポンプに使用すると、その「コストパフォーマンス」は PPS に完全に負けます。 PEEK は耐摩耗性の点では無敵ですが、クリーンなクーラントを圧送する場合には、 PPSの低コストの利点の方がはるかに魅力的です。インペラの材質選択の本質は、「温度、媒体、摩耗、コスト」の 4 つの側面にわたって、特定の使用条件に最適な組み合わせを見つけることにあります。
