FEP/PFA カプセル化 O リング VS ソリッド PTFE O リング
2026,08,07
FEP/PFA カプセル化 O リングおよびソリッド PTFE O リングはどのような用途に適していますか?
FEP/PFA カプセル化 O リングは、シールのために弾性補償が依然として必要な、腐食性の高い媒体を含む用途に適しています。ソリッド PTFE O リングは、溝により取り付けが簡単で、圧縮力を制御でき、優れた耐薬品性と清浄性が最優先される静的シール用途に適しています。どちらのタイプも標準のゴム O リングの直接の代替品ではありません。特に、研磨スラリーを使用した高周波動的シールや、取り付け時に大幅な伸長が必要な設計には無差別に使用しないでください。
1. 基本的な違い:

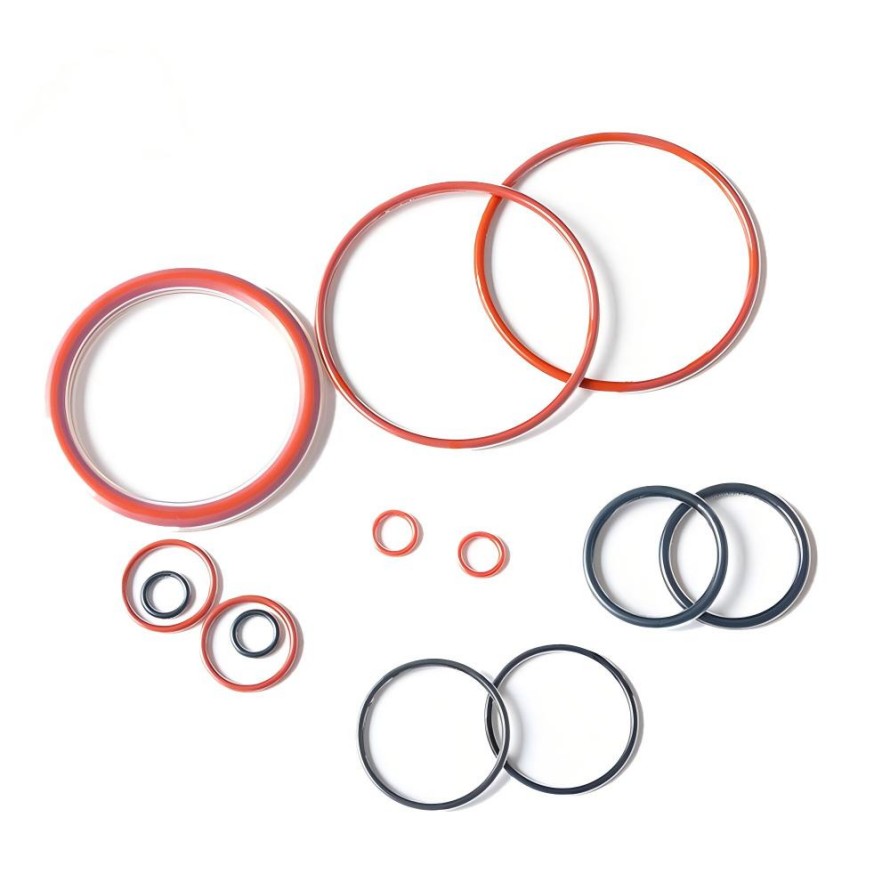

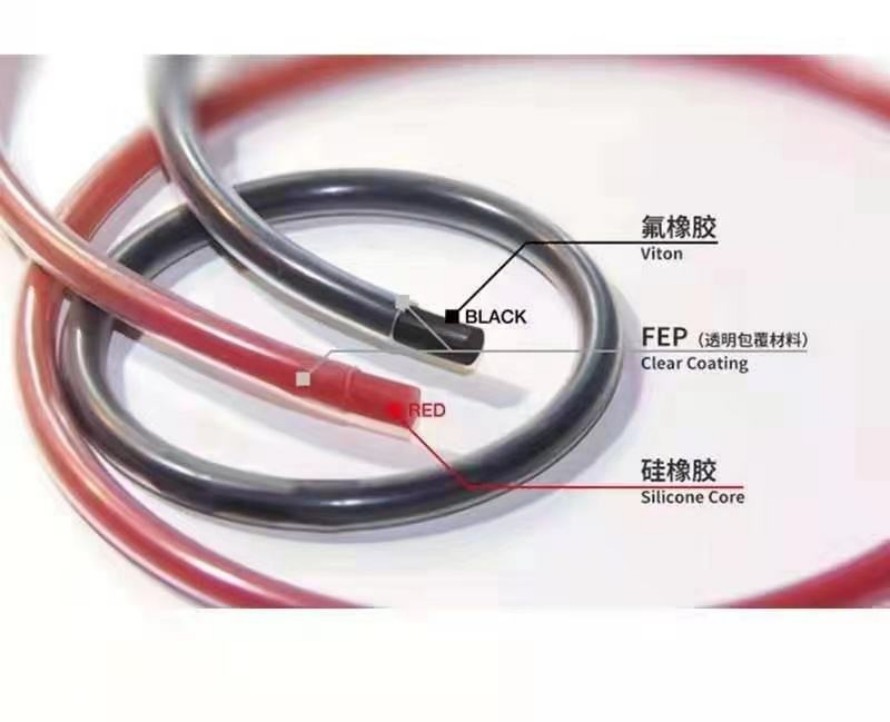

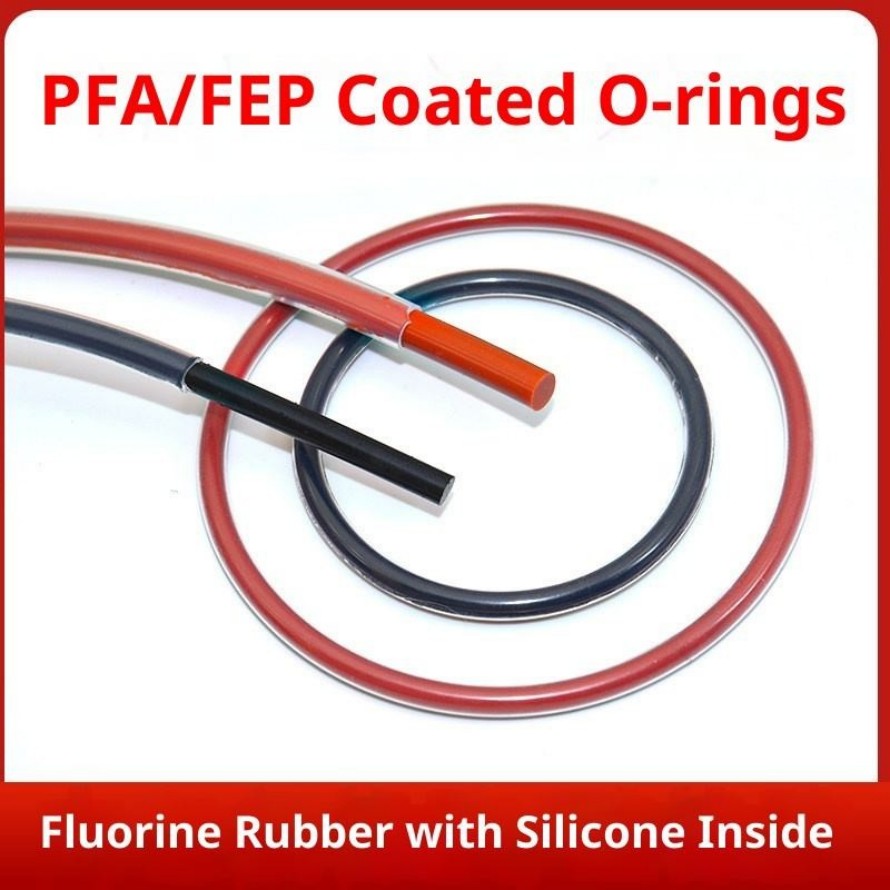

1つは「複合弾性シール」、もう1つは「プラスチック静的シール」です。 FEP/PFA カプセル化 O リングは、通常、外側の FEP または PFA フッ素樹脂ジャケットと、VMQ (シリコーン)、FKM (フッ素ゴム)、またはその他のエラストマー材料で作られた内側のコアで構成されます。外側のジャケットは PTFE のような耐薬品性、低摩擦、きれいな接触面を提供し、内側のコアは圧縮弾性とシールの予荷重を提供します。業界仕様では、弾性コアとシームレスな外側 FEP/PFA カプセル化を特徴とする静的シール要素としてこれらを明確に定義しています。外層は耐薬品性を確保し、内部コアは標準の O リングに匹敵する弾性圧縮力を提供します。
ソリッド PTFE O リングは、完全に PTFE 素材で作られています。耐薬品性、温度耐性、清浄性に優れていますが、ゴムエラストマーではありません。ゴムの弾性回復特性がないため、主に軸方向の静的シール、面シール、またはフランジ シールに使用されます。したがって、設計および設置の際には、その限られた回復力を重要な制約として扱う必要があります。
2. FEP/PFA カプセル化 O リングはどのような用途に適していますか?
2.1 O リングの弾力性が依然として必要とされる、攻撃的な化学媒体を含むアプリケーション。これは、カプセル化された O リングの最も典型的な使用例です。多くの化学媒体は、NBR、EPDM、FKM などの材料に膨張、硬化、亀裂を生じさせたり、圧縮永久歪みを引き起こしたりします。ただし、固体 PTFE を単独で使用すると、低圧漏れ、熱サイクル後の漏れ、または弾性が不十分なために組み立てが不安定になる可能性があります。カプセル化された O リングは、これら 2 つの極端な点を橋渡しするソリューションを提供します。外側の FEP/PFA 層が酸、アルカリ、溶剤、洗浄剤などの媒体からシールを隔離し、内側の VMQ または FKM コアが必要な弾性シール力を維持します。
適切な場所には、化学パイプラインのフランジ、反応容器の蓋、フィルターハウジング、ポンプ本体の静的シール、バルブ本体接続部、サイトグラス、エンドキャップ、クランプ接続部、サンプリングポート、および機器インターフェースが含まれます。
2.2 清潔な接触面を必要とする用途 (食品、製薬、バイオプロセス分野など)
FEP/PFA コーティングは、清潔で低粘着性、低摩擦の表面を提供します。さらに、この材料は衛生性、滅菌性、または食品や医薬品との適合性が要求されるシール用途に適しています。サプライヤーは、耐薬品性、生理学的安全性、滅菌性、低透過性を理由に、化学、石油化学、食品、医療/医薬品産業での使用にカプセル化 O リングをリストすることがよくあります。
2.3 バルブ業界における静的シール (vs. 高周波動的ステムシール)
バルブ業界では、FEP/PFA カプセル化 O リングは、ボンネット シール、ボディとボンネットの接続、エンド キャップ、バルブ シート周囲、ボディ フランジ、アクチュエータ インターフェイスなどの静的または低運動のシール用途に適しています。サプライヤーの仕様では、通常、カプセル化された O リングは主に軸方向または半径方向の静的シールを目的としていると位置づけられています。
ただし、これらは動的シール、特に高周波往復バルブステム、回転シャフト、または微粒子を含む媒体を扱うバルブとしての使用には適していません。 FEP/PFA ジャケットは耐食性がありますが、比較的薄いです。動摩擦、鋭いエッジ、引っ張り、ねじれ、研磨粒子、スラリーはすべて、カプセル化層に損傷を与える可能性があります。
2.4 固体 PTFE よりも優れたシール補償が必要なシナリオ
シール面にわずかな加工誤差がある場合、または用途に温度変動、圧力変動、低圧シール要件、または繰り返しの組み立てと分解が含まれる場合、固体 PTFE の弾性が限られているため、リスクが生じる可能性があります。このような場合、弾性コアを備えたカプセル化された O リングは通常、固体 PTFE よりも効果的に接触応力を維持します。技術文献には、カプセル化された構造の外側のシースが化学的バリアを提供し、内側のコアが必要な圧縮力、回復力、およびシール力を提供すると記載されています。
3. FEP カプセル化シールと PFA カプセル化シールはどのように選択しますか?
FEP カプセル化は一般に、より一般的でコスト効率の高いオプションであり、化学、食品、製薬業界のほとんどの標準的な静的シール用途に適しています。 FEP の連続使用温度の一般的な上限は約 205°C ですが、これはメーカー、構造、コアの材質によって異なります。
PFA カプセル化は、高温、より厳格な洗浄プロセス、重大な熱サイクル、または応力亀裂耐性に対するより厳しい要件を伴う用途に適しています。 PFA と FEP は同様の耐薬品性を備えていますが、サプライヤーのデータは通常、PFA が優れた機械的強度と応力亀裂に対する優れた耐性を備え、最大約 260°C の動作温度に耐えることを強調しています。
4. VMQ と FKM エラストマー コアはどのように選択しますか?
VMQ (シリコン) コアはより柔らかく、必要な圧縮力が低く、低温での柔軟性が優れています。これらは、低い圧縮力を必要とする用途や、食品/医薬品の加工、クリーンルーム機器、ガラスやプラスチックなどの壊れやすい表面に対するシールでの使用に適しています。中実シリコーンコアと中空シリコーンコアの両方が一般的です。中空コアは圧縮力が低いため、クランプ力が限られている構造やシール面が敏感な構造に最適です。
FKM (フッ素ゴム) コアは一般に、圧縮永久歪みに対して優れた耐性を示し、油、燃料、特定の溶剤、および高温老化に対して優れた安定性を示します。これらは、化学処理装置、バルブ、ポンプ、油性媒体、および長期の静的シール用途に適しています。一部のデータは、カプセル化層が損傷した場合、FKM コアはシリコン コアよりも化学的攻撃に対する耐性が優れていることを示しています。
5. ソリッド PTFE O リングはどのような用途に適していますか?
5.1 アクセスしやすい溝を備えた静的シール用途
ソリッド PTFE O リングは、端面、フランジ、カバー プレート、アクセス ポート、パイプ接続などの静的シール場所に最適です。 Trelleborg は、軸方向の静的な端面またはフランジの用途向けに PTFE O リングを配置します。ほぼすべての化学薬品や高温に対する耐性があり、特定の寸法に機械加工することができます。
言い換えれば、固体 PTFE O リングは、従来のゴム製 O リングよりも円形断面の PTFE ガスケットのように機能します。溝が開いていて、圧縮が制御可能で、シール面が平坦で、取り付けに大幅な伸張が必要ない場合、優れた耐食性と清浄性が得られます。
5.2 ゴムコアが望ましくない、腐食性の高い媒体を含む用途
一部の顧客は、ゴムの抽出物、汚染、膨張、老化、または媒体が浸透してコアを攻撃するリスクに関する懸念から、シールにゴム部品を使用することを避けたいと考えています。このような場合には、ソリッド PTFE O リングがより適切な選択肢となります。 PTFE O リングは、標準エラストマーが化学的または熱的安定性の要件を満たさない動作条件で頻繁に使用され、化学、石油化学、製薬、食品業界で広く使用されています。
5.3 特殊な寸法、小さなバッチサイズ、および機械加工による迅速な納品の必要性
ソリッド PTFE O リングは通常、ゴム型に頼るのではなく機械加工によって製造できるため、特殊な寸法、標準外の断面、および小ロットの要件に対してより高い柔軟性を提供します。技術データでは、PTFE O リングが機械加工によって特殊なサイズで製造できることも確認されています。
この機能は、メンテナンス部品、レガシー機器の交換品、非標準フランジ、特殊な溝幅、輸入機器の国内代替品にとって非常に価値があります。
6. ソリッド PTFE O リングに関連する主なリスク
6.1 不十分な弾性: PTFE にはゴムエラストマーの回復能力がありません。技術データは、PTFE O リングが示す弾性回復力が非常に限られていることを明確に示しています。シーリング システムと設置の設計は、この特性を考慮する必要があります。
これは、シール面に傷があったり平坦度が欠けていたり、あるいは熱膨張/収縮、圧力変動、またはボルトの予圧の損失が発生した場合、ソリッド PTFE O リングではゴム製 O リングのようにこれらの変化を自動的に補正できない可能性があることを意味します。
6.2 高周波動的シールには不向き
PTFE 自体は低摩擦ですが、固体 PTFE O リングには弾性回復力がありません。この弾性の欠如により、一般に動的シール O リングとしての使用は除外されます。
バルブステム、ポンプシャフト、往復ロッド、回転シャフト、シリンダーピストンなどの動的用途の場合は、通常、固体 PTFE O リングを直接使用するのではなく、PTFE リップシール、バネ付勢シール、グランドパッキン、複合シール、または適切なエラストマー材料を検討する必要があります。
6.3 より厳しいインストールと溝の要件
固体 PTFE は、大幅な伸長が必要な取り付け方法には適していません。技術データでは、主にフランジ接続またはカバー プレートのガスケットに使用することを推奨しており、閉じた溝への取り付けに関する制限と圧縮の制御の必要性が指摘されています。
したがって、ソリッド PTFE O リングは、深く閉じた溝や、ねじ山やシャフトの肩部を強制的に伸ばす必要がある用途には推奨されません。また、鋭利な工具を使用してこじって取り付けないでください。
7. 業界でのアプリケーションに関する推奨事項
化学産業:
FEP/PFA カプセル化 O リングは、ポンプ本体、バルブ本体、フィルター、リアクター、パイプ接続などの静的シール用途、特にさまざまな酸、アルカリ、溶剤に頻繁にさらされる動作条件に最適です。装置に平らなフランジ、カバー プレート、またはアクセス ポートが備わっている場合は、十分な圧縮力と開いた設置スペースがあれば、ソリッド PTFE O リングを選択できます。
食品産業:
FEP/PFA カプセル化 O リングは、弾性補償が必要な一方で、清浄な表面、低接着性、洗浄剤に対する耐性を必要とするクランプ、バルブ、ろ過装置に適しています。ソリッド PTFE O リングは、静的なカバー プレート、フランジ、またはゴム部品と製品間の接触を避けなければならない用途に適しています。
製薬業界:
高い密封信頼性と、洗浄または滅菌後の弾性の保持が必要な場合は、一般にカプセル化された O リングが好まれます。アプリケーションに静的圧縮が含まれ、クライアントが抽出物が極めて少ないこと、ゴムコアが存在しないこと、および高純度の接触面を優先する場合は、ソリッド PTFE O リングを検討する必要があります。
バルブ業界:
FEP/PFA カプセル化 O リングまたはソリッド PTFE O リングは、バルブ ボンネット、バルブ本体、エンド キャップ、バルブ シート周囲などの静的シール用途に使用できます。ただし、これら 2 種類の O リングをバルブ ステム、回転シャフト、または頻繁に開閉するコンポーネントにむやみに適用すべきではありません。代わりに、動的シーリング設計原則に基づいて選択する必要があります。
