最先端の半導体アプリケーションにおける PEEK (ポリエーテルエーテルケトン)

2026,08,05

最先端の半導体アプリケーションにおける PEEK (ポリエーテルエーテルケトン) の中核的な役割と、先進的な半導体製造における PEEK のコア材料の利点の分析

ナノスケールの精度と極度の清浄度が最も重要である半導体製造の分野では、すべてのコンポーネントの材料の選択がチップの歩留まりとパフォーマンスに直接影響します。化学機械研磨 (CMP) で使用されるウェーハキャリアやリテーナリングから、精密テストソケットや絶縁ファスナーに至るまで、これらの重要なコンポーネントは材料の性能に対して厳しい要求を課します。ポリエーテルエーテルケトン (PEEK) は、その卓越したバランスのとれた物理化学的特性により傑出しており、高度な製造プロセスをサポートする不可欠な高性能エンジニアリングプラスチックとしての地位を確立しています。そのかけがえのない性質は、主に次の 6 つの側面にわたる優れたパフォーマンスによって実証されます。

I. 優れた熱性能:

高温プロセス中の寸法安定性を確保します。半導体の製造には、薄膜の堆積、エッチング、研磨などの多数の高温操作が含まれており、材料が長時間の熱負荷下でも安定した状態を維持する必要があります。

優れた耐熱性: PEEK は、最大 260°C の長期連続使用温度を提供し、短期間では 300°C を超えるピーク温度に耐えることができます。重要なのは、250°C の高温環境でも機械的強度の 80% 以上を維持し、高温チャンバー内のコンポーネントの構造的完全性を保証することです。

優れた熱安定性: PEEK は、高いガラス転移温度 (Tg = 143°C) と高い融点 (Tm = 343°C) を特徴としています。熱膨張係数が極めて低いため、熱サイクルを繰り返しても寸法変化がミクロンレベルまで最小限に抑えられます。これにより、熱変形によるウェーハの位置決めエラーや機械的干渉が根本的に防止され、プロセスの再現性と精度が保証されます。

II.究極の純度: PPB レベルの清浄度基準を満たす低汚染特性

半導体環境では、汚染物質に対する許容度が非常に低くなります。たとえ微量のガス放出や粒子であっても、ウェーハの欠陥を引き起こす可能性があります。非常に低いガス放出と浸出: PEEK は小分子可塑剤や安定剤を必要としないため、真空環境下での総質量損失 (TML) が非常に低くなり (通常は 0.01% 未満) なります。さらに、金属イオンの浸出がなく、半導体業界の厳しい PPB (10 億分の 1) 清浄度要件を満たし、ウェーハ表面の曇りや回路短絡などのリスクを効果的に防止します。超低粒子発生: PEEK は安定したポリマー鎖構造のおかげで、摩擦、振動、または高速動作の条件下でも発塵や剥離を防ぎます。その粒子汚染レベルはクラス 10 (またはさらに厳しい) クリーンルーム基準を満たしており、高歩留まりのウェーハ生産に必要な清浄度を保証します。

Ⅲ．堅牢な耐薬品性: 攻撃的なプロセス媒体への耐性

半導体製造におけるウェットクリーニング (フッ化水素酸の使用など) やドライエッチング (プラズマ) を伴う環境は、非常に腐食性が高くなります。優れた耐薬品性: PEEK は、ほとんどの強酸、強塩基、有機溶媒、プラズマ (濃硫酸などの強力な酸化剤を除く) に対して優れた耐性を示します。腐食性の高い媒体の中でも、この材料は膨張したり、脆くなったり、粉末に崩壊したりすることがないため、長い耐用年数と高い信頼性が保証されます。優れた加水分解安定性: PEEK の吸水率は非常に低く、通常は 0.05% 未満です。高温高圧の蒸気洗浄や超純水洗浄などの環境下でも安定した性能を維持し、加水分解の心配がなく、半導体装置の高温洗浄工程に最適です。

IV.堅牢な機械本体: 高精度の伝達と長期の摩耗に耐えます

精密部品は、高負荷、高周波数の機械的動作の中でも寸法と機能の安定性を維持する必要があります。

高強度、軽量、耐摩耗性の自己潤滑性: 約 1.3 g/cm3 の密度を持つ PEEK は、高い引張強度 (約 100 MPa) と高い曲げ弾性率 (強化グレードの場合は最大 17 GPa) を備え、優れた強度重量比を実現します。低い摩擦係数 (0.2 ～ 0.3、または改良によりさらに低くなります) と優れた耐摩耗性が特徴で、耐用年数が PPS などの従来の材料の 2 倍以上に延びます。さらに、自己潤滑性により外部潤滑剤が不要となり、二次汚染を防ぎます。

優れた耐クリープ性と耐疲労性: PEEK は、持続的な高荷重下でも、最小限のクリープ性と優れた耐疲労性を示します。これにより、ウェーハキャリアや留め具などのコンポーネントが長期使用中に緩んだり変形したりすることがなくなり、装置の長期的な動作安定性と精度が保証されます。

V. 精密な電気特性制御：絶縁性から帯電防止性能まで柔軟に対応

半導体の製造およびテストのプロセスでは、コンポーネントの電気的特性に特定の要件が課されます。固有の高い絶縁性: PEEK は非常に高い体積抵抗率 (>10¹⁶ Ω・cm) を示し、高電圧下での絶縁破壊や漏れに耐性があります。これにより、テストソケットなどのコンポーネントの信頼性の高い電気絶縁が確保され、信号の干渉が防止されます。

制御可能な帯電防止特性: 複合改質技術 (カーボンナノチューブや導電性カーボンブラックの添加など) により、PEEK の表面抵抗率を 10⁸ ～ 10⁹ Ω/sq の帯電防止範囲に正確に調整できます。これにより、製造中に発生する静電気を安全かつ効果的に放散でき、静電気放電 (ESD) による精密回路の損傷を防止できます。

VI.寸法安定性と優れた加工性：複雑な微細構造の作製を可能にします

材料の機械加工性は、最終製品の寸法安定性に密接に関係しています。

優れた寸法安定性: PEEK は吸湿性が低いため、湿気の多い環境でも寸法が実質的に変化せず、成形収縮も最小限 (0.2% ～ 0.5%) に抑えられます。これにより、コンポーネントが幅広い温度範囲にわたって長期使用中にミクロンレベルの寸法公差を維持し、最も厳格な組み立て要件を満たすことが保証されます。

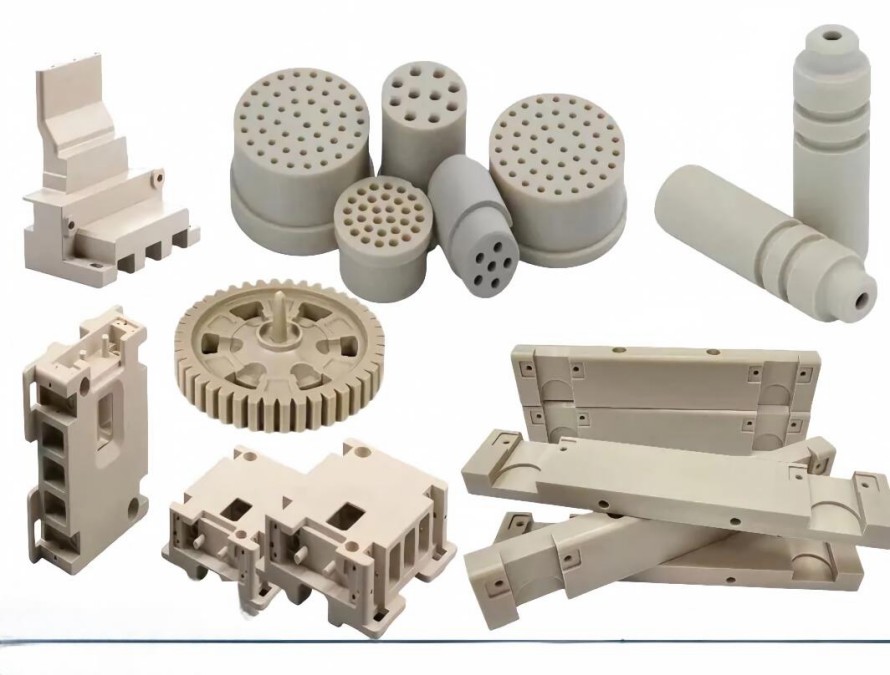

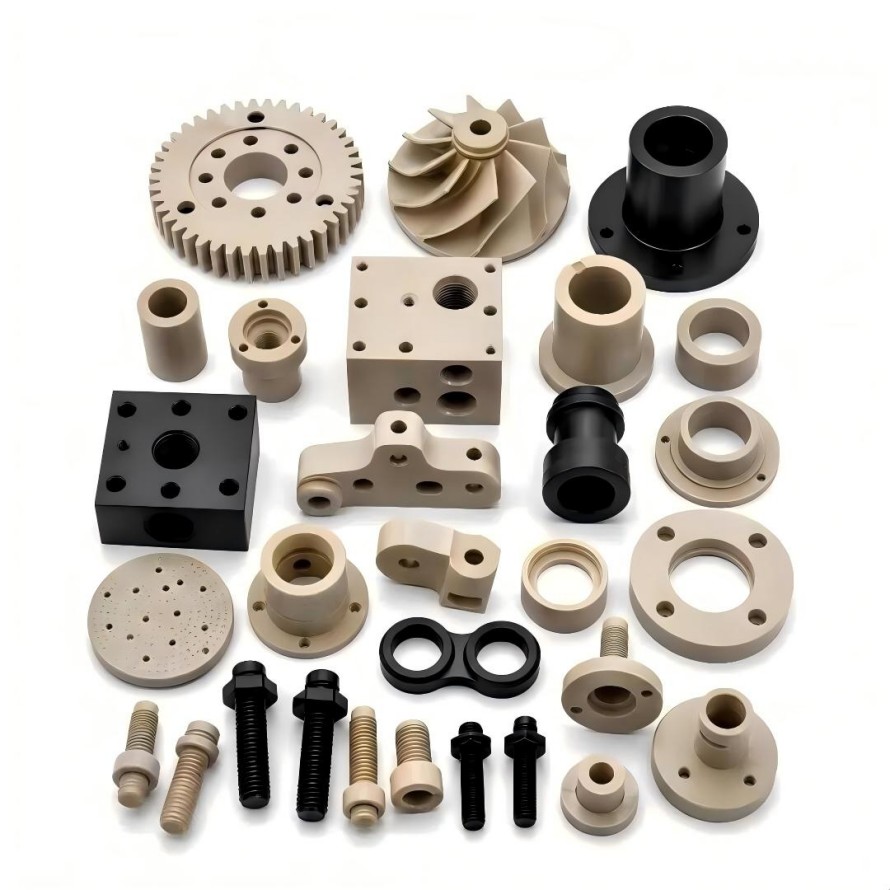

優れた精密加工能力: PEEK は高い靭性を備えており、CNC 加工や射出成形などの方法で、マイクロネジ (M1.0、M1.2 など) を含む複雑で入り組んだ構造に精密加工できます。優れた表面仕上げを提供し、小型化と集積化を目指す半導体業界の傾向に沿っており、精密セラミックなどの代替材料と比較して全体の処理コストが大幅に低くなります。

要約すれば、

PEEK は、極端な温度に対する耐性、超高純度、強力な耐食性、高い耐摩耗性と耐久性、優れた寸法安定性、調整可能な電気特性など、一連の主要な利点を兼ね備えています。このユニークな特性の組み合わせは、半導体製造における厳格かつ多面的な材料要求に完全に対応します。特に業界が 7nm ノード以降に進むにつれて、PEEK は生産ラインの効率を確保し、チップの歩留まりと信頼性を向上させるために不可欠な基礎材料となっています。
