**高周波の制限:** GHz 範囲では誘電損失が大きく、信号の大幅な減衰につながります。したがって、高速 RF または 5G コア モジュール (PTFE、炭化水素ベース、または低損失の特殊ラミネートが必要) には適していません。
**熱限界:** 機械的強度はガラス転移温度 (Tg) を超えると急激に低下します。層間剥離や反りを防ぐために、複数回のリフローはんだ付けサイクルや高温環境を伴うアプリケーションでは、高 Tg グレードを選択する必要があります。

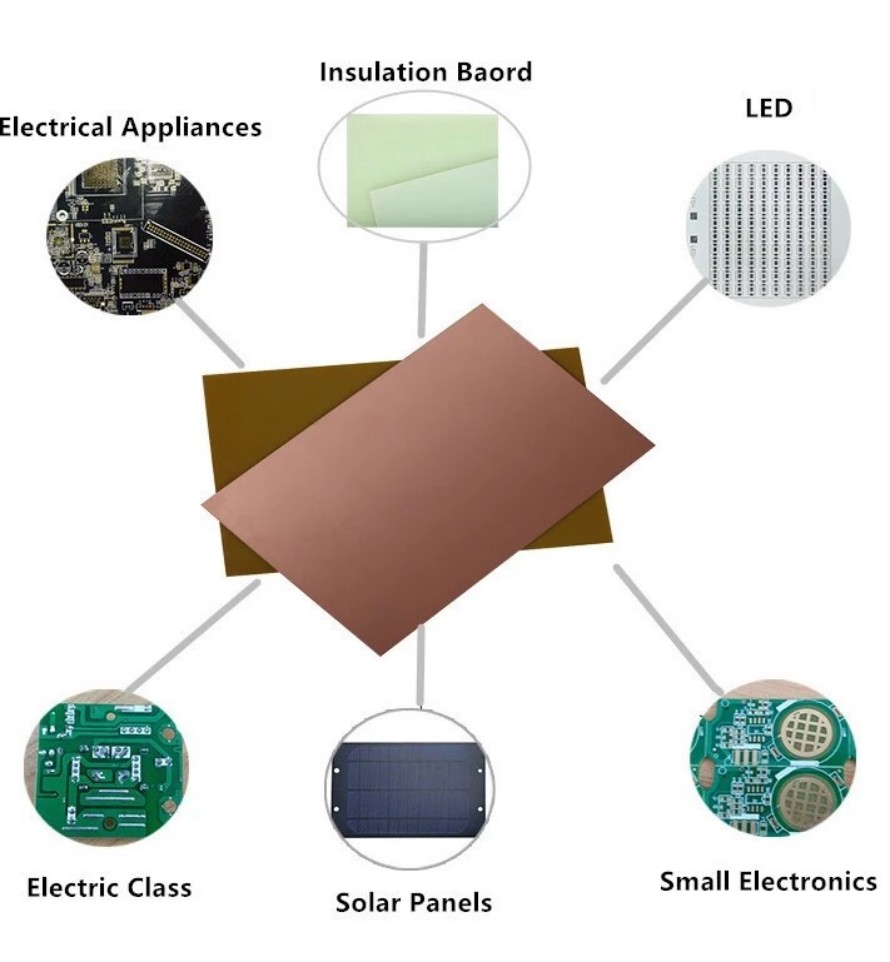

主要な応用分野
**家庭用電化製品および家電製品:** 携帯電話、コンピュータのマザーボード、テレビ、オーディオ機器、スマート家電、おもちゃ、およびさまざまなデジタル製品。エントリーレベルからミッドエンド、ハイエンドのセグメントに至るまでの標準的な回路ニーズをカバーします。
**コンピュータとサーバー:** デスクトップ/ラップトップのマザーボード、グラフィックス カード、標準サーバーのマザーボード、および電源モジュール (AI 高速相互接続コンポーネントを除く)。
**通信機器:** 5G 基地局の標準ルーター、スイッチ、光モジュールハウジング回路、および低周波制御ボード (高周波 RF セクションには低損失材料が必要)。
**自動車エレクトロニクス:** ボディ コントロール モジュール、ウィンドウ/ワイパー コントロール、照明システム、計器クラスター、および車載インフォテインメント システム (レーダーまたはコア高速運転支援システムを除く)。
**産業用および電源:** スイッチング電源 (低電力から中電力)、LED ドライバー、モーター コントローラー、計測器、セキュリティ監視、自動化制御ボード。
**その他の分野:** 医療機器の標準回路。軍事および航空宇宙用途の構造サポートボード (非高周波) (高信頼性要件には高 Tg グレードが必要)。
応用シナリオとグレードマッチング
FR-4 材料は、さまざまな動作条件に適合するように性能によってグレード分けされています。選択は温度と信頼性の要件に基づいて行う必要があります。
標準消費者グレード (低 Tg、130 ～ 140 °C): 室温の屋内環境や、家電製品、玩具、一般的なデジタル製品など、1 回のはんだ付けパスのみを必要とするデバイスに適しています。
産業/車載グレード (中/高 Tg、≥150 ～ 170°C): 複数回のリフローはんだ付けサイクルが必要な、または高温環境 (機器キャビネット、車載システムなど) で動作する産業用制御機器、車載電子機器、およびサーバー電源に適しています。
環境配慮特別グレード（ハロゲンフリー・高難燃性）：輸出用機器、医療機器、燃焼毒性規制の厳しい用途に適しています。
アプリケーションの制限と置換のしきい値
FR-4 は、高周波数、高速アプリケーション (通常 >1 ～ 3 GHz) には適していません。誘電正接 (Df) が高く、周波数や温度による誘電率 (Dk) の大幅な変動により、信号の減衰とインピーダンスの不整合が生じます。 5G RF フロントエンド、AI コンピューティング用の高速相互接続、ミリ波レーダーなどのこのようなアプリケーションには、PTFE、炭化水素樹脂、特殊な低損失ラミネートなどの代替材料が必要です。
よくある質問
Q: F24 (FR4) CCL は業界内でどのように位置づけられていますか?また、その下流アプリケーションは何ですか? M4、M5、M6 などのハイエンド、高周波、高速材料との特性と価格の主な違いは何ですか?
A: ポジショニングとダウンストリーム アプリケーション: F24 グレード FR4 は、一般的な商用用途の中低価格帯 CCL として分類されます。これは主に家庭用電化製品や家電製品などの分野に適用され、従来の動作条件に適した標準化された製品に焦点を当てています。ハイエンド材料との違い: 高周波高速 CCL (M4、M5、M6 以降) は、AI コンピューティング能力、新エネルギー、ハイエンド産業用制御システムなどの最先端のアプリケーション向けに設計された、特殊なハイエンド材料です。原材料システムには大きな違いがあります。ハイエンドの材料では、高度な多層 PCB 製造プロセスに対応するために極薄のグラスファイバー クロスが使用されることが多いのに対し、F24 汎用ボードは標準の 7628 グラスファイバー クロスを使用し、製造要件がそれほど厳しくなく、より主流の汎用アプリケーションに対応します。価格の違い: Kingboard のミッドエンドからハイエンドのベンチマーク ボード (F24 より上に位置する) の現在の平均市場価格は約 300 RMB ですが、F24 ミッドエンドからローエンドの汎用 CCL は平均約 250 ～ 260 RMB です。両者の標準的で安定した価格差はおよそ 40 ～ 50 RMB ですが、この差はピークシーズンの需要と供給の動向に応じて縮小または拡大する可能性があります。
Q: 標準の低～中レンジ FR4 CCL は AI 分野の需要に適していますか?現在の需要急増は、中小メーカーの市場撤退に伴う受注の変化によるものなのでしょうか？
A: 標準的な低～中範囲の FR4 ラミネートは、コア AI コンピューティング シナリオに直接適用できません。 AI サーバーやハイエンド コンピューティング ボードなどの主要なアプリケーションには、高周波、高速、高品質の CCL 材料が必要です。産業用制御や補助電源システムなどの周辺 AI アプリケーションに適している産業グレードの FR4 ラミネートはごく少数であり、コア AI コンポーネントには大きな価値を提供しません。現在、低価格から中価格帯の CCL 市場における供給が逼迫しているのは、原材料供給の制約だけでなく、業界の状況の再構築によっても引き起こされています。中小規模の CCL メーカーは長いリードタイムと供給の信頼性の低さに直面しており、一部の競合他社は注文の受け付けを停止していることさえあります。サプライチェーンの安定性を確保するために、下流の顧客は済南国吉などの強力な供給能力を持つ大手メーカーにますます頼るようになっています。この需要の集中により、これら一流企業の受注残はさらに増大しています。
Q: 昨年以来、ローエンドからミッドエンドの F24 (FR4) CCL 業界にどのような変化が生じましたか?この一連の価格上昇の中心的な要因は、需要の引き上げなのか、ハイエンドの生産能力の影響なのか、それとも上流の原材料コストの上昇なのか。
A: 価格に関しては、低価格から中価格帯の FR4 (F24) CCL 価格は 2025 年 7 月から持続的な上昇傾向に転じました。業界平均価格は 2025 年 7 月に約 70 元でしたが、2026 年 5 月末までに 130 元まで上昇し、累積約 85% の上昇に相当します。 2026 年 6 月に価格上昇のペースが大幅に加速し、価格は 1 か月で 2 倍、つまり 100% 以上の上昇となり、月末までに市場平均は約 260 元に達しました。この一連の価格引き上げは、下流の最終市場の需要の急増ではなく、主に深刻な供給不足によって引き起こされています。核となる要因は 2 つのレベルで作用します。1 つは、重要な原材料である上流のガラスクロスの深刻な不足と価格の急騰であり、CCL 価格高騰の主なきっかけとなりました。一方、銅箔価格は下落の余地なく高水準で安定しており、コストの下限がさらに強化されました。第二に、AI コンピューティングとハイエンドの新エネルギー分野の高成長の勢いにより、CCL と上流の薄ガラスクロス生産能力の両方がハイエンド製品にシフトしています。ハイエンド製品 (1080 および 2116 仕様など) で使用される薄いガラス クロス タイプに割り当てられた容量が、民生用アプリケーションで使用される 7628 仕様のガラス クロスの汎用容量を侵害しています。その結果、以前は需要と供給のバランスが取れていた低価格から中価格帯のCCLに使用されるグラスファイバー基板が構造的に不足し、これらの製品の価格が上昇し続けざるを得なくなりました。
Q：CCLの主原料である樹脂、銅箔、ガラスクロスの3種類のコスト比率はどのくらいですか？今年最も価格が上昇した原材料はどれですか?
A: FR-4 CCLの主要3原料のコスト内訳は明らかで、銅箔が42％と最も多く、次いで樹脂が26％、ガラスクロスが19％となっています。 2025 年の初め以来、ガラスクロスの価格は最も急激に上昇し、累積上昇率は 100% を超えています。主流の7628仕様のガラスクロスの価格は過去の平均2～3元から7元以上に上昇しており、銅箔や樹脂の上昇率を大幅に上回っている。ガラスクロス価格の急激な上昇とは対照的に、銅箔価格は年間を通じて変動が少なく比較的安定した高水準を維持しており、最近のCCL価格上昇の牽引役としての役割は比較的限定的であった。
