PEEK ベアリングと PTFE ベアリングの比較

多くのオートメーションおよび半導体装置エンジニアは、滑り軸受を選択する際に、PEEK 軸受と PTFE 軸受のどちらを選択するか悩んでおり、どちらが耐摩耗性に優れているか疑問に思っています。どちらのタイプのエンジニアリング プラスチック ベアリングも自己潤滑性ですが、耐摩耗性は負荷、温度、使用期間によって大きく異なります。間違った材料を選択すると、頻繁な部品交換や装置のダウンタイムが発生し、長期的な生産コストが上昇する可能性があります。

多くの調達専門家は、選択時に初期摩擦係数のみに注目し、連続運転下で摩耗がどのように変化するかを見落としています。 PTFE は摩擦係数が比較的低いですが、材料が柔らかいため、長期間の動作中に高負荷がかかるとクリープが発生しやすくなります。 PEEK ベアリングは剛性が高く、配合を変更すると、連続駆動用途でより安定した耐摩耗性を実現します。スペアパーツの摩耗を制御するには、特定の機器の動作条件に基づいた包括的な比較が必要です。

I. PEEKベアリングとは

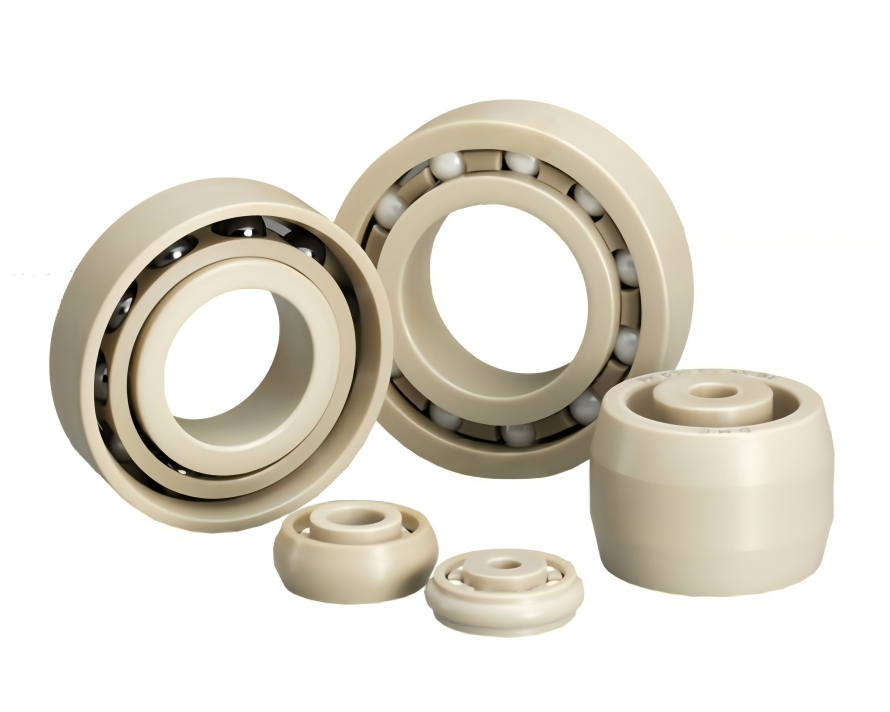

PEEK ベアリングは、マトリックス材料としてポリエーテルエーテルケトン (PEEK) から作られた特殊エンジニアリング プラスチック ベアリングです (多くの場合、炭素繊維またはガラス繊維で強化されています)。これらは、高温耐性 (長期間で最大 260°C) や耐薬品性などの主要な特性を備えており、極端な動作条件での金属の代替に適しています。

1. コア特性

温度耐性と強度‌:長期動作温度は最大 260°C、短期耐性は最大 300°C。修正後は引張強度が 185 MPa に達し、高温でも高い機械的強度を維持します。

自己潤滑性とメンテナンスフリー:これらのベアリングは、摩擦係数が 0.1 ～ 0.3 と低いため、外部潤滑なしで長期間動作し、メンテナンス頻度を大幅に削減します。

軽量かつ耐食性:密度は約 1.51 g/cm3 (ステンレス鋼のわずか 40%)。強酸、強アルカリ、有機溶剤に対して耐食性があります。老化や放射線に強い。

寸法安定性‌:低い熱膨張係数と強いクリープ耐性。精密な動作条件下では公差を 0.1% 以内に制御できます。

2. 主な構造と種類

滑りベアリング‌: PEEK の低摩擦特性をベアリングシェルまたは摩擦低減層として利用する最も一般的な形式。高速、頑丈なギアボックス、深井戸ポンプ、および同様の用途に適しています。

転がり軸受:内輪と外輪または保持器は PEEK で作られていますが、転動体は多くの場合ジルコニア セラミック ボールと組み合わせられ、電気絶縁性と軽量構造の利点を兼ね備えています。

複合構造:多くの場合、純粋な PEEK の剛性不足を補い、耐摩耗性を高めるために、カーボンファイバー、グラファイト、または PTFE を追加することで修正されます。

3. 代表的な用途

ハイエンド機器‌:ロボットのジョイント、減速機、高速ギアボックス (バビット合金の代替品として)。

過酷な環境‌:化学ポンプ、磁気駆動ポンプ (耐食性)、半導体製造装置 (高純度、静電気除去)。

エネルギーと輸送:風力タービン主軸、航空機エンジン部品、自動車ブレーキシステム、新エネルギー車部品

II. PTFEベアリングとは

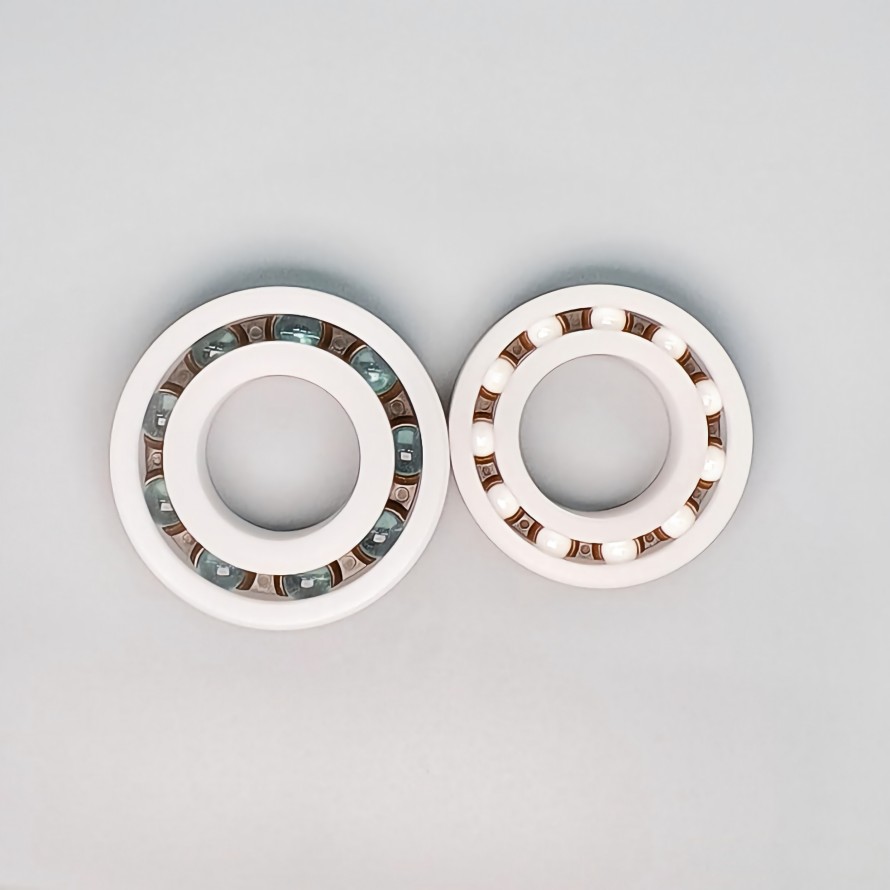

PTFE ベアリングは、自己潤滑性のコア材料としてポリテトラフルオロエチレン (PTFE) を使用して製造された滑り軸受であり、外部潤滑を必要とせずに低摩擦でメンテナンスフリーの動作を可能にします。

1. コアの定義と構造

本質: PTFE の極めて低い摩擦係数を利用して摩擦面に転写膜を形成し、摩擦を低減するオイルフリーの自己潤滑滑り軸受です。

一般的な構造:ほとんどの製品は複合層設計を特徴としており、通常はスチールの裏打ち (強度を提供)、多孔質焼結ブロンズ層 (熱伝達と構造的結合のため)、PTFE 作動層 (摩擦面) で構成されます。純粋な PTFE または PTFE ファブリックライナーで作られた構造も利用できます。

動作原理:動作中、微量の PTFE が相手シャフトの表面に移動して潤滑膜を形成し、「ドライ」または「低油」動作が可能になります。

2. 主な特徴

メンテナンスフリー:定期的な潤滑剤 (オイルまたはグリース) の補充は必要ありません。密閉された用途やアクセスが難しい用途に適しています。

低摩擦:動摩擦係数は通常 0.04 ～ 0.20 の範囲にあり、始動抵抗と動作抵抗が低くなります。

広い温度範囲:約-200°C ～ +250°C の温度範囲に適しています (一部の改良材料は最大 280°C まで耐えることができます)。

耐食性‌: PTFE は優れた化学的安定性を備え、酸、アルカリ、およびほとんどの溶剤からの腐食に耐性があります。

制限事項:耐荷重能力は転がり軸受よりも低くなります。熱伝導率が低い。また、この素材はほこりや微粒子に敏感です（摩耗が起こりやすい）。

3. 主な用途

自動車産業:サスペンション システム、ステアリング リンク、トランスミッション リンケージ。

建設機械:掘削機のジョイントとクレーンのピン。

航空宇宙およびハイエンド機器:飛行制御機構、ロボットジョイント (高い信頼性を確保するために、PTFE ファブリックライニングタイプが一般的に使用されます)。

食品および医薬品産業:オイルフリー環境を必要とする洗浄装置およびコンベヤライン。

つまり、 PTFE ベアリングは、材料固有の特性を通じて潤滑の問題を解決する機械的な「ジョイント」です。その核となる価値は、潤滑システムを簡素化し、総ライフサイクルコストを削減することにあります。

III.2種類のベアリングのコア性能の比較試験

表が明確に示しているように、普遍的に優れている単一の材料はありません。キーは動作条件と一致することです。軽負荷で断続的な動作環境では、PTFE ベアリングで十分です。長時間の連続運転や比較的重い負荷を伴う精密機器には、PEEK ベアリングが適しています。

IV.さまざまなシナリオに基づいた選択方法

1. 軽負荷の断続的操作: PTFE ベアリングを推奨します。低温、軽負荷、断続的な機器の起動と停止、毎日の操作時間が短く、持続的な圧縮応力がない場合に使用します。

PTFEベアリングの自己潤滑特性を最大限に活かすことができ、調達コストも比較的安いため、簡易治具や短期間のデバッグ装置に適しています。

2. 連続稼働する精密機器の場合は、PEEK ベアリングを優先してください。これらは、機器が 24 時間断続的に動作し、厳密なクリアランス管理が必要な半導体ドライブ モジュールや自動組立ライン設備に適しています。

PEEK ベアリングは優れた耐クリープ性を備えています。長期使用中にクリアランスの増加や異音の発生が少なく、スペアパーツ交換のための頻繁なシャットダウンに伴うダウンタイムコストが削減されます。これは、広東省のほとんどの精密機器メーカーが採用している一般的なソリューションでもあります。

ある半導体装置メーカーは、まさにこの問題に遭遇しました。トランスミッションのコンポーネントには元々 PTFE ベアリングが取り付けられていましたが、20 日間の連続運転後に著しい磨耗が見られ、異音が発生し、交換のための停止が必要になりました。改良 PEEK ベアリングに切り替えた後、同一の荷重および温度条件下で摩耗率が改善され、装置のメンテナンス サイクルが大幅に延長されました。

V. 選択における一般的な落とし穴

耐摩耗性を評価するために摩擦係数のみに依存しないでください。技術者の中には、摩擦係数が低いほど耐摩耗性が高いことを示すと誤解している人もいます。ただし、圧力下での連続運転中は、材料のクリープと硬度の両方が耐用年数に影響します。

PTFE は圧縮下で塑性変形しやすいです。たとえ初期のフリクションがスムーズであっても、長期間の使用によりクリアランスは拡大し続けます。温度変動も考慮する必要があります。 2 つの材料の温度耐性範囲は​​類似していますが、PEEK ベアリングは繰り返しの温度変動下でも寸法変化が少ないため、密閉された精密チャンバー内での使用に適しています。

よくある質問

Q:無潤滑の乾式摩擦環境では、PEEK ベアリングと PTFE ベアリングのどちらを選択すればよいですか?

A:短期間の断続的な動作の場合は、PTFE ベアリングを使用できます。長期間の継続的な乾式摩擦運転には、より優れた摩耗制御が可能な PEEK ベアリングをお勧めします。

Q: PEEK ベアリングは既存の PTFE ベアリングの直接代替品として使用できますか?

A:はい、代替品として使用できますが、はめあい公差と動作荷重パラメータを確認する必要があります。テストサンプルを提供し、必要に応じて加工プロセスを調整できます。
