ドキュメントでは Norglide を端的に定義しています。低摩擦 PTFE 表面層を特徴とする金属強化の自己潤滑滑り軸受です。滑り軸受または従来の転がり軸受を必要とする用途向けに設計されており、スペースの節約、騒音と振動の低減、摩擦の低減、耐荷重能力の向上、耐用年数の延長などの複合的な利点を提供します。
Solglide のドキュメントは、「極端な耐荷重」ではなく、安定した低摩擦、低クリープ、屋外要素 (腐食、塵、霜) に対する耐性、メンテナンス不要の操作など、太陽追跡の中核的な問題点に対処することに重点を置いています。たとえば、文献には、太陽追尾システムで 25 年以上確実に動作し、複合ライナーとバッキング/コーティング システムにより過酷な屋外環境に耐えられることが明確に記載されています。
Norglide は、バッキングとフィラーのさまざまな組み合わせを通じて、自動車および産業の幅広いニーズを満たす「プラットフォーム スタイルの材料システム」です。
Solglide は、長期的な低摩擦、長期的な寸法とトルクの安定性 (低クリープ)、屋外耐食性の最適化に重点を置いた、「太陽追尾用に設計された特殊な配合と構造」に近いものです。

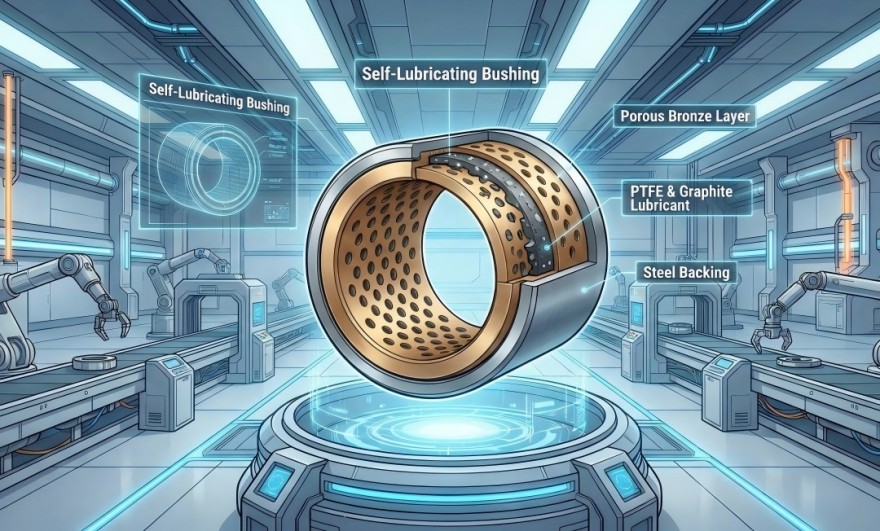

2. Norglide のコア構造ロジック: PTFE 複合層 + 金属スケルトン + (オプション) 金属バッキング。
Norglide 材料の断面図とテキストによる説明に基づいて、それらは「エンジニアリング構成要素」の 3 つのカテゴリに分類できます。
PTFE 複合摩擦層 (充填可能) は PTFE をベースとしています。特定のグレードに応じて、カーボン/グラファイトやエコノールなどの充填剤が使用されるか、ご要望に応じて他の充填剤が組み込まれます。この層は、摩擦係数、耐摩耗性、クリープ/変形傾向、温度や媒体に対する耐性などの重要な特性を決定します。
金属スケルトン (強化層): 耐荷重能力、寸法安定性 (内径の微調整)、および全体的な構造安定性を決定します。
一般的な 2 つのタイプ:
メタルメッシュ生地：MP/Mシリーズにあります。
エキスパンドメタルシート（打ち抜き延伸）：SM/SMTLシリーズにあります。
構造化銅層 (耐荷重強化): PRO シリーズにあります。
金属バッキング (バッキング プレート): 取り付け方法、剛性、耐食性、システムの互換性を決定します。一般的なオプションには、スチール、ステンレススチール、アルミニウムのバッキングなどがあります (モデルによって利用できるかどうかは異なります)。
裏地は耐荷重能力と取り付けの安定性を高めますが、電気腐食や接触腐食のリスクももたらします。したがって、技術文書ではバッキングコーティングと防食処理に重点が置かれています。
3. Norglide の材料分類: MP、M、SM、SMTL、T、PRO の違いは正確には何ですか?
3.1 「選択の直感」
柔軟性、内径・減衰トルクの微調整、耐薬品性を重視→**MP**を優先
スチール製のバッキング、圧入機能、微調整機能の保持の場合 → **M**
エキスパンドメタルメッシュ構造のため、微調整や組立安定性に優れています → **SM**
微調整範囲は狭いものの、より高い耐荷重とより低い変形を実現するため → **SMTL**
よりシンプルな構造、多様なバッキングオプション (スチール/ステンレススチール/アルミニウム)、および騒音と振動の減衰に重点を置く場合 → **T**
最大の耐荷重、最小限の変形 (より高い剛性)、および 260°C までの耐熱性を実現 → **PRO**
(上記のロジックは、技術データにある構造と性能の説明を組み合わせて得られたものです。詳細については以下で詳しく説明します。)
3.2 モデル別の構造、標準厚さ、バッキングオプション（実現可能性と設置方法については、まずこれを確認してください）
MP（自己潤滑性フレキシブルブッシュ材）
構造: PTFE 複合層 + 織られた金属メッシュ (金属の裏打ちがないため、柔軟性が高くなります)。
標準公称厚さ: 0.48 / 0.78 / 0.98 mm;バッキングオプションには、CuSn6 錫青銅メッシュまたは 1.4401 ステンレススチールメッシュが含まれます。
典型的なフィラー: 標準的な PTFE フィラーはカーボン/グラファイトです。ご要望に応じて他のフィラーもご利用いただけます。
主なセールスポイント: 内径調整機能 - 内径を微調整することで、特定のトルク設定や遊びの排除が可能になります。
M (スチールバック付きメンテナンスフリーブッシュ)
構造：MP + スチールバッキング（微調整特性を維持しながら耐荷重性を向上）。
標準公称厚さ: 0.75 / 1.00 / 1.50 / 1.57 mm;さまざまなメッシュ/バッキングの組み合わせが利用可能です (過酷な化学環境用のステンレススチールのオプションを含む)。
SM / SMTL (エキスパンドメッシュ + スチールバッキング)
SM: PTFE 複合層 + 拡張銅メッシュ + スチールバッキング。標準厚さ：0.75 / 1.00 / 1.50 mm。
SMTL: 構造は SM に似ていますが、「プレフォームされた」拡張銅メッシュと厚い PTFE 層を特徴としており、その結果、耐荷重能力が向上し、変形が減少しますが、内径の微調整範囲はより制限されています。標準厚さ：0.50 / 0.75 / 1.00 mm。
SMTL の PTFE フィラー仕様には、エコノール/グラファイトやカーボン/グラファイトなどの組み合わせが含まれます。
T (PTFE + 金属シートバッキング)
構造: PTFE 複合層 + 金属シートバッキング (文書では、騒音と振動の減衰特性と軽量についても強調しています)。
標準厚さ: 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm;バッキングのオプションには、スチール、ステンレススチール、アルミニウムなどがあります (利用可能なオプションは厚さによって異なります)。
PRO (最も耐荷重性の高い PTFE ブッシングの 1 つ) 構造: スチールバッキング + 構造化銅層 + PTFE をプレスして複雑な複合構造を形成。仕様ではT/M/SMグレードの最大2倍の耐荷重を示します。
標準厚さ: 0.50 / 0.75 / 1.00 mm (スチールバッキング)。
3.3 主要なパフォーマンスの比較
耐荷重: PRO (400) > SMTL (240–300) > M/T (~180–220) ≈ SM (150–200) > MP (100–140)。
剛性・耐変形性（クリープ傾向）：PRO（≦5μm）が最高。 SMTL (≤15 μm) は、M/T (≤ 30 μm) および SM (≤ 50 μm) よりも大幅に優れています。 MP は最大の変形範囲 (30 ～ 90 μm) を示し、「フレキシブル ブッシュ」としての位置づけと一致しています。
耐熱性: MP/PRO 最大 260°C。他のほとんどの製品の定格温度は 180°C です。摩擦係数が低いほど必ずしも優れているわけではありません。実際、PRO は低負荷および高速時に比較的高い摩擦係数 (μ) (0.19 ～ 0.20) を示しますが、その価値は最小限の変形と組み合わされた高い耐荷重能力にあります。選択はシステムの目的、つまり「低摩擦/労力の軽減」か「高耐荷重/変形や緩みに対する耐性」によって異なります。
Kw/Δhmax は耐用年数の推定値を決定します。たとえば、SMTL/PRO の Δhmax は 100 μm (摩耗層が薄いことを示します) ですが、Kw が低いか安定している場合でも長い耐用年数を達成できます。逆に、M/T と SM の Kw 範囲はより広く、これらの摩耗は動作条件や嵌合コンポーネントにより大きく影響されることを示しています。
4. アプリケーション シナリオ - マッチング材料: 自動車と太陽光追尾
4.1 自動車用途 (内装/ステアリング) の主要要件: NVH、軽量化、メンテナンス不要の操作、および制御可能な減衰。
サンゴバンは、自動車のインテリアおよびステアリング システムに関して、Norglide の価値提案を次のように定義しています。スペースの節約、騒音と振動の低減、摩擦の低減、耐荷重能力の向上、耐用年数の延長です。
これらのシステムには、ブッシュの干渉やサイジング (シート調整機構やステアリング コラムの接続など) を通じて、安定した減衰トルクとゼロクリアランスの感触を実現するという「暗黙の要件」が含まれることがよくあります。これは、Norglide の技術文献がしまりばめとトルクの関係に重点を置いている理由を説明しています。
さらに、自動車用ソリューション材料には、プレスフィット接続、熱膨張補償、騒音と振動の低減、過負荷保護に使用される Rencol トレランス リング (位置決めリング) も備えています。一般的なエンジニアリング アプローチは、これらのコンポーネントを組み合わせることです。ブッシングは低摩擦の滑りや減衰を処理し、トレランス リングは接続、位置決め、補償を管理します。
4.2 太陽追尾システムの主な要件: 数十年にわたる耐用年数。屋外の腐食、粉塵、温度変化に対する耐性。低摩擦で駆動エネルギー消費を最小限に抑えます。精度を確保するための低いクリープ。
Solglide 材料は、太陽光追跡システムのメンテナンスコスト、耐用年数、効率に対処するソリューションを提供します。
極薄の複合ライナーは低摩擦と低クリープを実現し、より安定したシステムの動作と耐摩耗性の向上を可能にします。
このシステムは、さまざまなバッキングおよび防食コーティング オプション (スチール、アルミニウム、またはステンレス鋼) とともにハイテク接着システムを利用することで、耐食性と屋外耐久性を強化し、数十年にわたる耐用年数を約束します。また、重金属やPFOAを含まないという環境規制にも準拠しており、潤滑の必要がないため、洗浄溶剤の使用量が削減されます。
エンジニアリングの洞察: 太陽光追跡は、低速、長い動作サイクル、過酷な屋外環境、および高精度の要件を特徴とする条件下で動作します。これに関連して、材料の耐クリープ性と耐腐食システムは、単なる「究極の耐荷重能力」よりも重要であることが多く、まさにこれが、まさに Solglide が専用ソリューションとして開発された理由です。
5. 簡単な選択に関する推奨事項
6 つの質問に基づいて要件を分類し、対応する材料タイプと一致させることができます。
最大積載量と剛性のどちらが優先されますか?
極限荷重と最小限の変形の場合→ PRO (400 N/mm²、≤5 µm、260°C)。ある程度の微調整機能が必要な高荷重の場合 → SMTL (240 ～ 300 N/mm²、≤15 µm)。
求めるのは「減衰トルク」か「ゼロバックラッシュフィール」か。
制御可能なトルクが必要で遊びをなくしたい場合 → MP、M、SM、SMTL シリーズを優先します (微調整、正確な形状、トルク性能を重視)。
コンポーネントはハウジングの穴に圧入できますか? また、裏材に関する特定の要件はありますか?バック及び圧入が必要な場合→M、SM、SMTL、T、PROをご検討ください。柔軟な構造や「ストリップベースの材料加工」に近い製造スタイルを希望する場合は、MP を検討してください。
このシステムは特に NVH (騒音、振動、ハーシュネス) や軽量化に重点を置いていますか?技術データでは、「T」グレードの「騒音/振動減衰と軽量」が強調されています。また、アルミニウム製の裏地オプションも提供しているため、軽量の構造コンポーネントに適しています。
温度要件は何ですか? 260°C までの温度については、MP/PRO グレードを検討してください。
深刻な屋外腐食や接触腐食の危険性はありますか?自動車または産業用途の場合は、ステンレス鋼の裏地または表面処理を検討してください。この文書では、腐食保護の必要性も強調しています。太陽光追跡アプリケーションの場合は、Solglide (バックシート、コーティング、屋外環境耐久性を価値提案の中心としたソリューション) を優先してください。
