アクリルPMMA曲げ部品とは

2026,07,02

アクリル熱曲げ(アクリル熱成形とも呼ばれる) は、材料の熱可塑性特性に依存しています。材料は特定の温度に加熱されて軟化してから成形されます。アクリルは耐熱性が低いため、適切な温度に加熱すると曲げることができます。最大連続使用温度は動作条件に応じて 60°C ～ 90°C の範囲にあり、熱たわみ温度は約 95°C です。

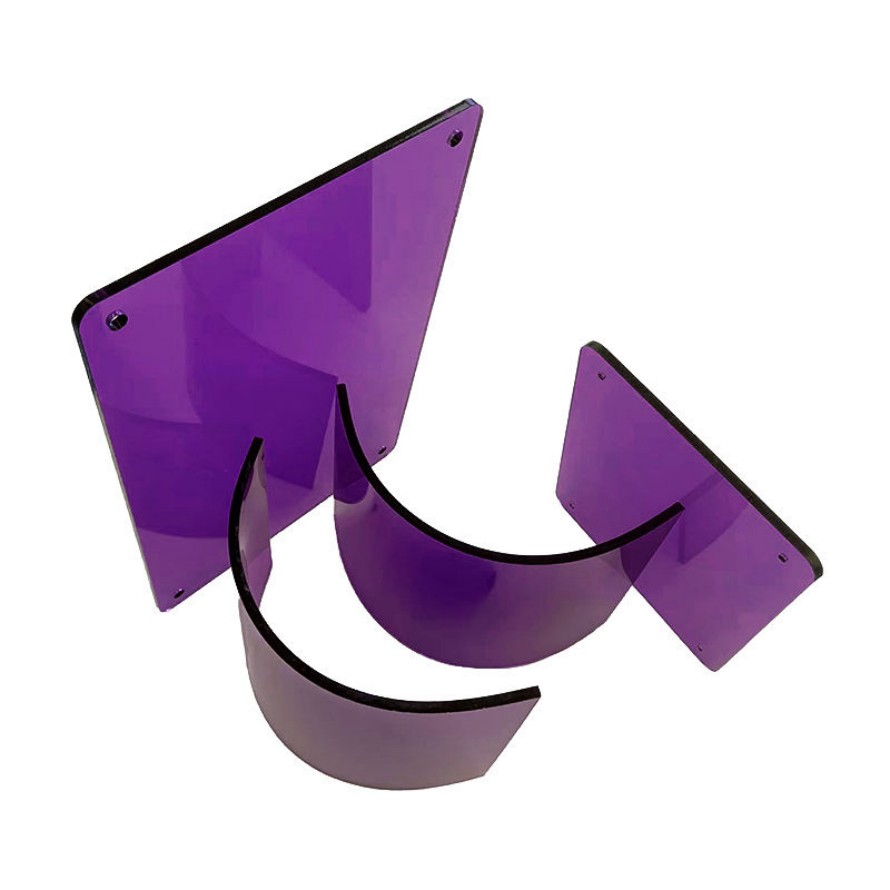

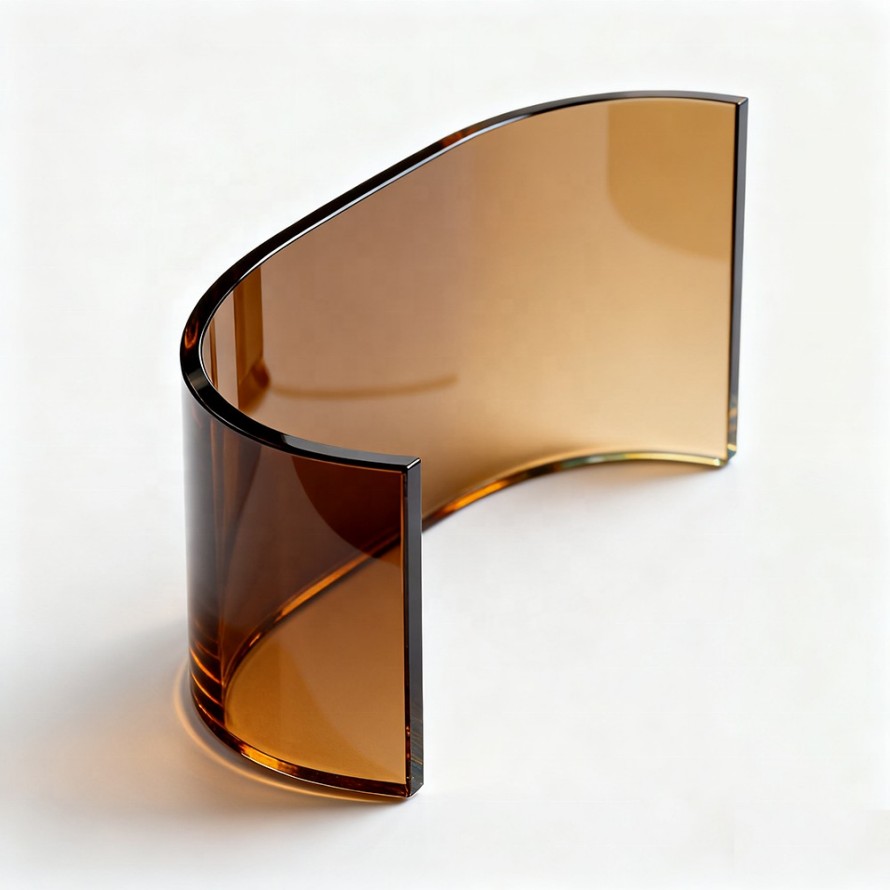

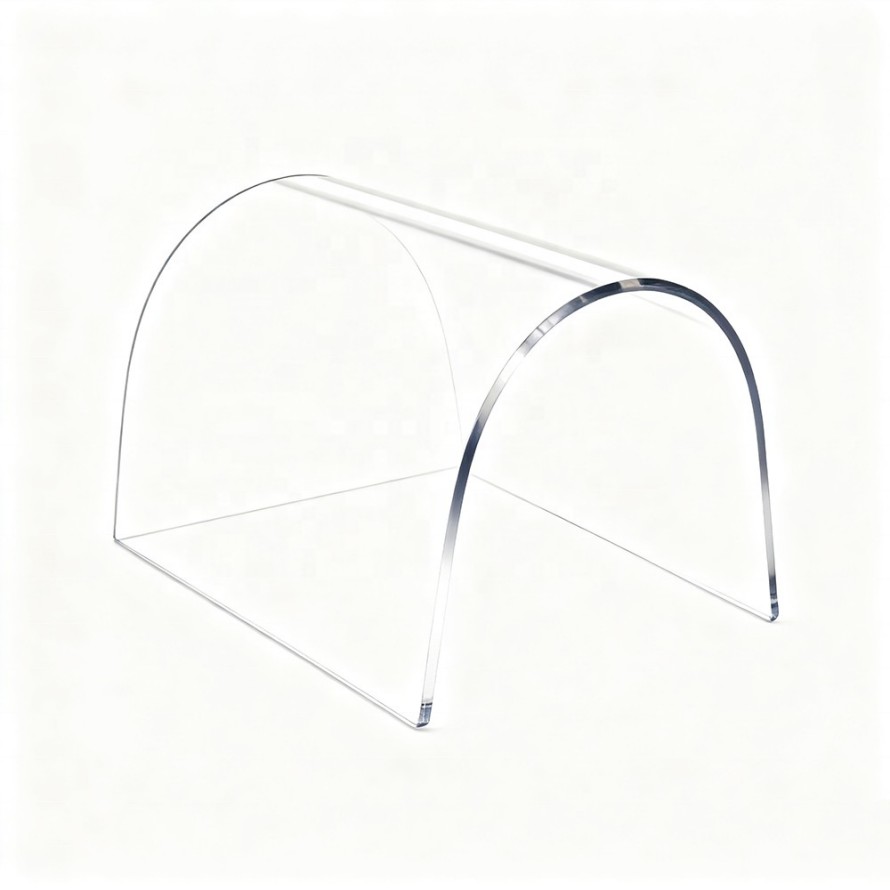

アクリル曲げ部品とは、平らなアクリル（PMMA/プレキシガラス）シートを加熱軟化させ、特定の角度や曲面に曲げ、冷却して形状を固定することで作られる3次元部品です。

I.主な特徴

1. プロセス原理: アクリルの熱可塑性の性質を利用します。材料を約 95°C ～ 113°C (軟化点) に加熱して柔軟性を高め、それに応じて成形した後、冷却して新しい形状を保持します。

2. 冷間曲げ禁止: アクリルは脆いです。冷間曲げ（室温で直接曲げる）は破損しやすくなりますので厳禁です。暖房は必須です。

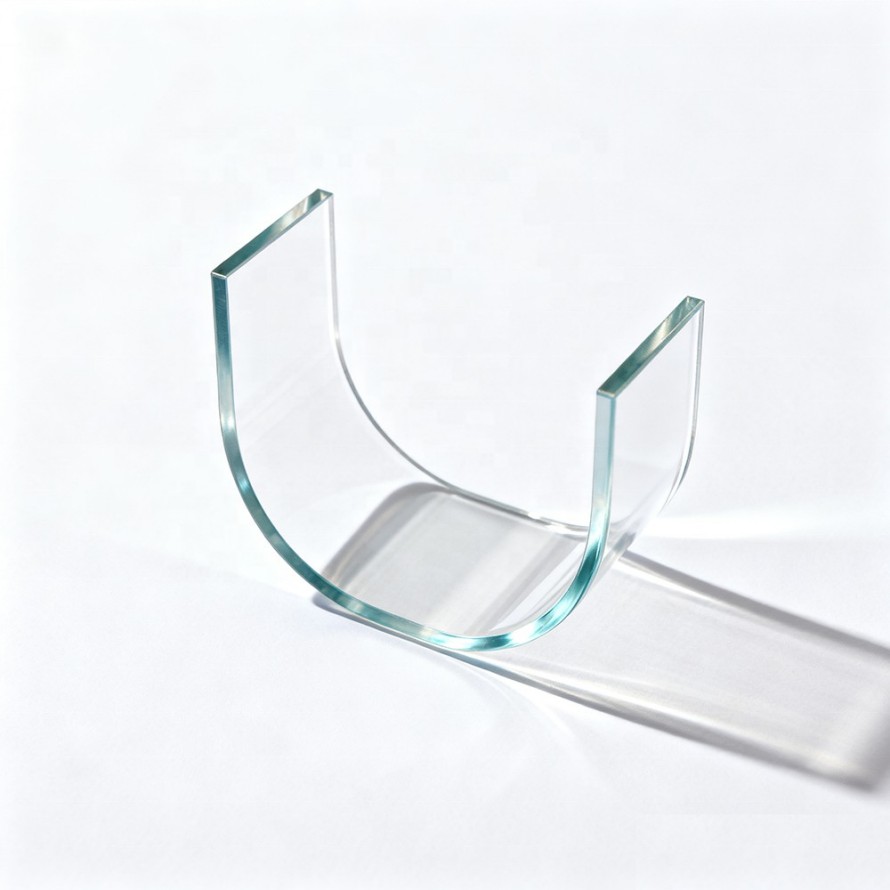

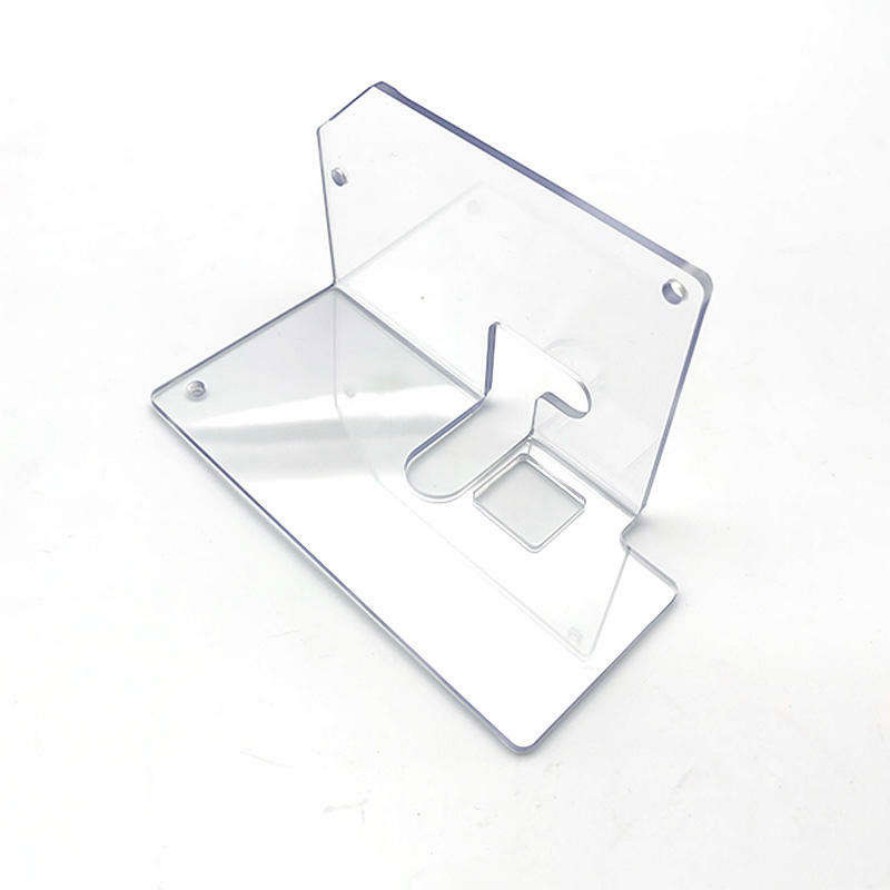

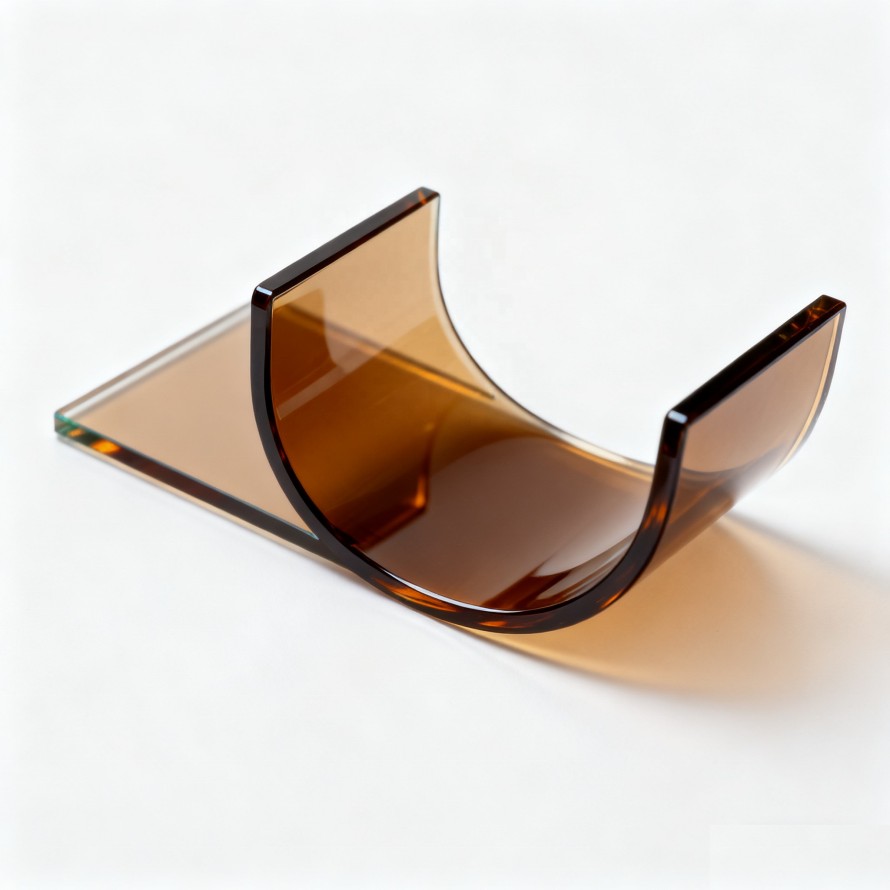

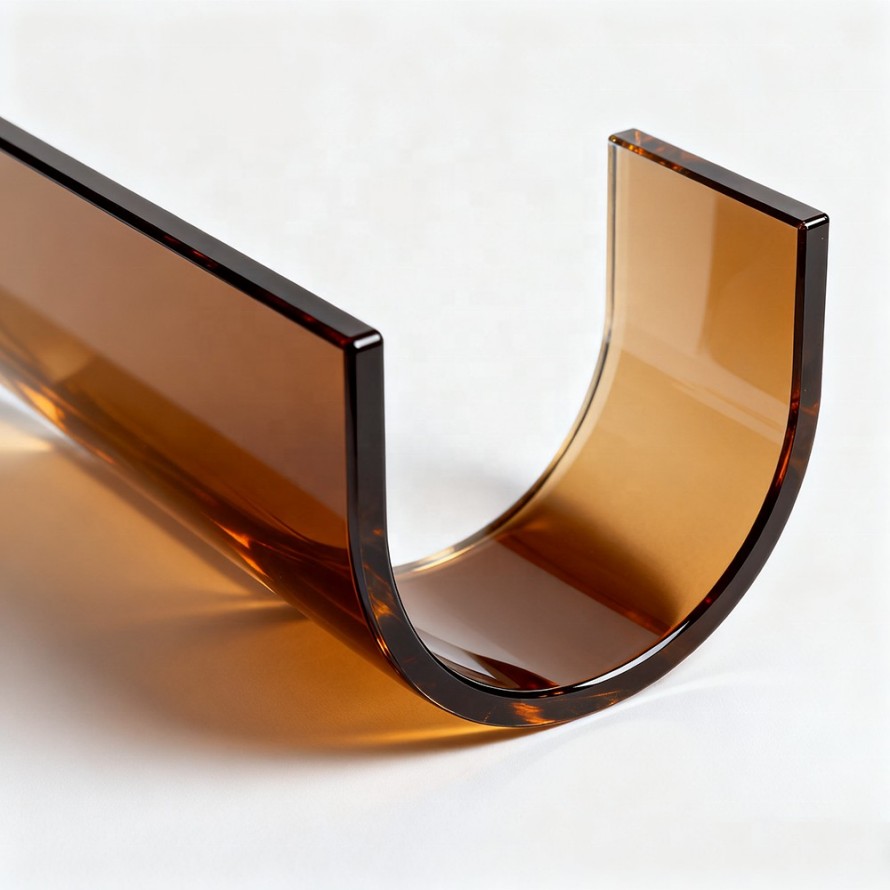

3. 多様な形状：一般的な形状には、L 型、U 型、Z 型などの直線的な曲がりが含まれます。複雑な曲面も金型を使用して実現できます。

II.主な応用シナリオ

1.商業用ディスプレイ: ディスプレイスタンド、ライトボックスフレーム、看板、スーパーマーケットの棚など。

2.産業用保護: 機器の観察窓、機器の保護カバー、防塵シールド、および透明性が必要なその他のコンポーネント。

3.室内装飾: 収納ボックス、水槽の縁取り、ドアや窓のトリム、クリエイティブな工芸品。

III.品質の基本

1.完成品の品質は温度制御と冷却速度に依存します。温度が低すぎると破損が発生し、熱が高すぎると発泡が発生します。不均一な冷却は応力亀裂や変形を引き起こします。したがって、生産は通常、熟練した作業者または精密 CNC 装置によって行われます。

2.アクリル曲げの基本原理は、材料が柔らかくなるまで加熱した後、成形することです。冷間曲げ（材料が切れる原因となる）は固く禁止されています。利用可能な装置に応じて、このプロセスは通常、電熱線を使用した局所的な曲げ (直線の角度に適しています) とオーブンでの全体的な曲げ (曲線または複雑な形状に適しています) の 2 つのカテゴリに分類されます。

IV.主要なプロセスステップ

1. マーキングと位置決め

(1) 直定規とマーカーを使用して、曲げ線を正確にマークします。

(2) 厚さ 3mm を超えるシートの場合は、ブレードを使用して曲げ線に沿って浅い溝を入れることをお勧めします。シートの厚さの 1/3 ～ 1/2 の深さまで切り込みます (表面層のみに切り込みを入れます)。これにより曲げ抵抗が大幅に軽減され、まっすぐできれいな角度が保証されます。

(3) 注: 薄いシート (≤3mm) には、構造強度が損なわれるため、通常、溝を付ける必要はありません。

2. 加熱と軟化

(1) 電熱線方式（直線曲げ推奨） ：アクリルの曲げ線を電線の加熱ゾーンに合わせ、一定の距離を保ちます。 95°C ～ 113°C に加熱します (材料が柔らかくなり、わずかにたわむ可能性がありますが、泡が立たないまで)。局所的な過熱を避けるために、プロセスはゆっくりと均一にする必要があります。

(2) オーブン法（曲面や全体の成形に推奨） ：130℃～160℃に予熱したオーブン（キャストシートの場合はやや高め、押し出しシートの場合は少し低め）にセットし、全体が完全に柔らかくなるまで加熱します。

（３）判定基準：ゴムのような柔軟性を示し、気泡や白化が無い。

3. 素早い曲げと成形

(1) シートを取り外し、1 回の連続動作で目標角度 (たとえば 90°) まで素早く曲げます。繰り返しの曲げは破損や応力白化の原因となる可能性があるので避けてください。

(2) クランプ、直定規、または金型を使用して形状を固定し、角度が正確であることを確認します。

(3) 冷却と硬化: 自然冷却するか、冷水をスプレーするか冷風を当てることで硬化を促進します (約 20 ～ 30 秒)。アルコールやホワイトガソリンなどの溶剤の使用は、材料にひび割れや飛散の原因となる可能性があるため、絶対に避けてください。

4. 重要な考慮事項

(1) 温度管理: 温度が低すぎると材料が折れやすくなり、温度が高すぎると (>180°C) 泡立ちや分解が発生します。キャストシートは押出シートに比べて耐熱性に優れており、押出シートは成形が容易です。

(2) 冷間曲げ禁止: アクリルは脆いです。室温で無理に曲げようとすると破損する可能性があります。

(3) 安全上の注意：飛散する破片による火傷や怪我を防ぐため、作業中は耐熱手袋と安全メガネを着用してください。

(4) 材質の特徴：鋳造板は内部応力が低く、高精度の熱曲げ加工に適しています。押出シートは分子量が低く、加工が容易ですが、スプリングバックが若干大きくなります。

大量生産または高精度の角度を作成する場合は、専門のアクリル曲げ機の使用をお勧めします。これらの機械は赤外線加熱および水冷システムを備えており、0 ～ 180 度のデジタル制御による曲げ調整が可能です。

V.アクリルを熱曲げするには、一般に 2 つの方法があります。

1. 工業用電熱線を使用したアクリル熱曲げ法：電熱線によりアクリルを直線に沿って加熱します。曲げるアクリルをワイヤーの上に置きます。加熱領域が軟化点 (95°C) に達すると、材料はその軟化線に沿って曲げられます。その後、アクリルを冷却して硬化させます (約 20 秒かかります)。冷風や冷水を噴霧すると冷却を促進できます。

2. アクリル熱曲げ法 - オーブン: アクリルを曲面に成形する方法です。まず、アクリル板をオーブンに入れ、軟化温度の95℃に達するまでシート全体を加熱します。次に、柔らかくなったシートを取り外し、あらかじめ用意した型に置き、対応する型で押し込みます。 30～50秒程度放冷後、型を外し、成形したアクリル板を取り外すと曲げ加工が完了します。

注:アクリルは比較的脆いため、冷間曲げはできません。そうしようとすると切れてしまいます。そのため、アクリルは熱を加えて曲げる必要があります。アクリルを熱曲げする場合、正確な温度制御が重要です。材料が軟化点に達する前に無理に曲げると、多くの場合、シートが破損します。逆に、加熱時間や加熱温度が高すぎるとバブリング（材料の特性が変化し、内部が溶けたり、シート内にガスが浸透したりする欠陥）が発生します。泡が発生すると、材料の外観が著しく損なわれます。曲げ加工中にひどい気泡が発生した場合は、製品全体を廃棄しなければならない場合があります。したがって、アクリルの曲げ加工は通常、経験豊富な熟練作業者によって行われます。曲げはアクリルの製造において重要なステップです。

さらに、アクリルの熱曲げは材料の種類によって異なります。キャストアクリルは比較的曲げにくいのに対し、押し出しアクリルは簡単に曲がります。キャストシートと比較して、押出シートは分子量が低く、機械的特性がわずかに弱くなります。これらの特性により、曲げや熱成形が容易になり、大きなシートを扱う場合には、迅速な真空ブロー成形が可能になります。
