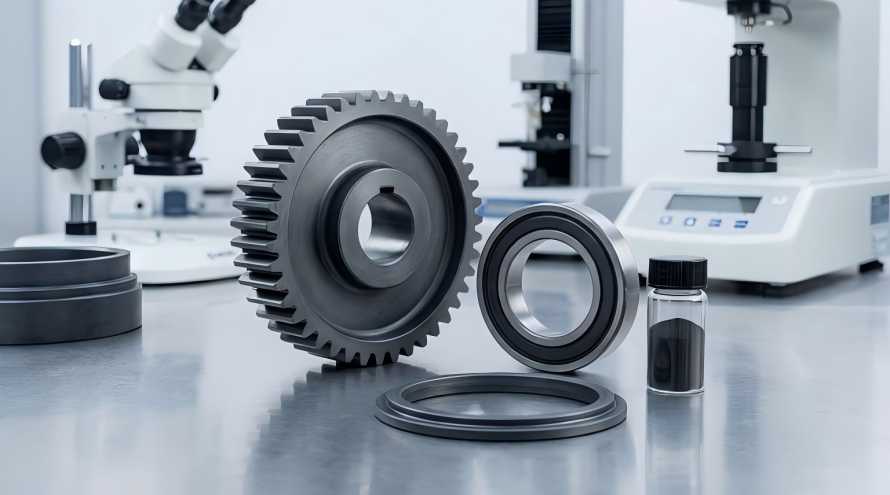

二硫化モリブデン (MoS₂) を充填したポリテトラフルオロエチレン (PTFE) 複合材料とは

弱点 #1: 耐摩耗性。

これは、MoS₂ が最も包括的な改善を提供する領域です。パーカー氏は、純粋な PTFE は摩擦係数が低いものの、すぐに摩耗してしまうと明確に述べています。対照的に、Polon 003 は、高圧、耐押出用途、または高速、高圧回転条件に推奨されます。フルオロカーボンの FL011 は、ガラス繊維が耐圧縮性と耐摩耗性を提供し、MoS₂ がガラス繊維によって引き起こされる摩擦の増加を抑制するため、動的シールに特に適していることも明確に記載しています。文献の説明はこれと一致しています。MoS₂ は、表面の傷を軽減し、繊維周囲の応力集中を軽減することにより、摩耗を大幅に軽減できます。エンジニアリングの観点から見ると、この進歩により、「静的シールまたは軽量の動的シールに限定されることが多い純粋な PTFE」が、現在では「多くの動的シール、シャフト シール、バルブ ステム パッキンで使用できるように設計可能」な材料に変わりました。

2 番目の弱点: 冷間流動、クリープ、および押し出しに対する耐性。

ここで重要なのは、「すべての機械的特性を最大化する」ことではなく、「圧縮時の寸法安定性を向上させる」ことです。パーカー氏は、純粋な PTFE は室温であっても継続的な負荷がかかると大幅な変形を受けると指摘しています。一方、ダイキンは、PTFE コンパウンドの改善点として、耐摩耗性、圧縮強度、耐コールドフロー性を直接挙げています。代表的なデータからもわかります。ダイキンの非充填 PTFE の基準は、引張強度 31 MPa、破断点伸び 310%、ショア D 57、および半径方向圧縮率 3.0% です。一方、15GL5M (ガラス繊維 + MoS₂) は 20 MPa / 260% / 62 / 2.5% です。これは、一般に PTFE を硬くして収縮やコールドフローを起こしにくくしますが、引張強さと延性が必ずしも向上するとは限らないことを示しています。 MoS₂ は「圧縮安定性」を補うものであり、PTFE を高強度の構造用プラスチックに変えるものではありません。

3 番目の弱点: 始動摩擦と境界潤滑摩擦。

より正確に言うと、MoS₂ のより一般的な利点は、「純粋な PTFE よりも常に低い摩擦を提供する」ということではなく、耐摩耗性と耐押出性を向上させるために硬質フィラーを添加した後に発生する摩擦の増加を最小限に抑えるのに役立つということです。 FL011 には、「ガラス繊維は圧縮耐性と耐摩耗性を向上させ、MoS₂ はガラス繊維によって引き起こされる摩擦の増加を相殺します」と明確に記載されています。ダイキンの 15GL5M は、「ガラス繊維のみを含むシステムと比較して摩擦性能が向上している」とも述べています。もう 1 つの MoS₂ + グラファイト グレードである FL015 は、特に高圧バルブ ステム パッキンをターゲットにしており、硬度と剛性を高めながら低摩擦を維持することに重点を置いています。比較参考として、パーカーは、スチールに対する純粋な PTFE の乾燥摩擦係数が約 0.10 であると報告していますが、FL011 の公表された静摩擦係数は 0.085 です。厳密に言えば、異なるサプライヤーのテスト条件を直接比較することはできません。しかし、傾向は明らかです。MoS₂ は「補強後の摩擦低下」の問題に対処するのに適しており、特に起動停止用途、境界潤滑条件、作動トルクが重要なダイナミック シールやバルブ ステム パッキンに適しています。

4 番目の弱点: PV の安定性が高い。

ここではもっと保守的になる必要があります。パーカーの定義は明確です。PV 制限を超えると、摩擦熱により摩耗が指数関数的に増加します。市販の材料選択表には、高圧押出および高速高圧回転用途向けにガラス繊維/MoS₂/PTFE がリストされており、純粋な PTFE よりも高 PV に対する耐性が大幅に高いことが示されています。しかしながら、論文は同様に明確です。MoS₂ 単独の添加による改善は主に低速で発生し、3 m/s では効果がありません。 PV 制限を実際に最も大幅に引き上げるのは、MoS₂ とガラス繊維の相乗効果です。この結果は、特にショートカットの炭素繊維改質 PTFE システムで得られました。サプライヤーの製品ポジショニングもこれを裏付けています。ダイキンはカーボン/グラファイトを直接高速用途にターゲットにしているのに対し、パーカーはブロンズ充填 PTFE が高速条件に適しているとラベル付けしています。対照的に、MoS2 グレードは、動的シール、高圧回転、および耐押出用途に適しているとよく言われます。したがって、MoS₂ の高い PV 性能への貢献は、「純粋な PTFE の適用性を、明らかに不十分な状態から、中～高負荷および中程度の速度下で使用できるまで拡張する」ことです。ただし、連続的な超高速運転と極度の乾燥摩擦の場合、これは究極の解決策ではありません。

温度と化学的安定性の観点からは、材料は「完全に変化しない」わけではなく「ほぼ維持されている」と言えます。市販の製品のうち、純粋な PTFE のデータシートでは 260°C と指定されています。 FL011 および FL015 も 260°C を指定します。パーカーのガラス繊維/MoS₂ グレードは、-240 ～ 300°C の非常に広い温度範囲を備えています。言い換えれば、MoS2 は通常、温度ウィンドウを制限する主な要因ではありません。化学的適合性はもう少し複雑です。パーカーのエンジニアリング評価では、純粋な PTFE は 5 と評価され、ガラス繊維/MoS₂ は 4 と評価されます。さらに、ガラス充填 PTFE は強アルカリやフッ化水素酸には不向きであることが明確に指摘されています。したがって、市販の製品では、化学ウィンドウの狭小化は通常、MoS2 自体によるものではなく、「ガラス充填システム」によるものです。 PTFE は化学的および温度上の利点のほとんどを保持していますが、純粋な材料ほど「普遍的な適合性」はありません。

MoS₂ の最も価値のある用途には、中～高の接触圧力、低速～中速、頻繁な始動/停止サイクル、不安定な潤滑、または部分的な乾燥摩擦下で動作するダイナミック シールが含まれます。リップシール、シャフトシール、およびハードオンハードシャフト/ベアリングペアの一般的なダイナミックシール。低作動トルクを必要とする高圧バルブステムパッキン。

逆に、MoS₂が不足または不適となる運転条件も明らかです。

まず、柔らかい金属または柔らかい合わせ面です。これは、公開されている MoS₂ ソリューションの多くが本質的にガラス繊維強化システムであるのに対し、パーカーは、推奨される最小硬度 60 HRC の非常に硬い合わせ面を明示的に要求しているためです。

第 2 に、持続的な超高速速度または非常に高い PV 値を伴う乾燥摩擦条件。このような場合、出版された文献では、カーボン/グラファイト、ブロンズ、さらには PPS/PEEK/PI などの相乗システムを推奨することが多くなります。

第三に、水力学、強アルカリ/HF を含むアプリケーション、または嵌合コンポーネントが摩耗に非常に敏感な状況です。パーカーのカーボンファイバー/カーボングラファイト、芳香族フィラー、および独自の低摩耗 PTFE は、多くの場合、これらの境界条件下でより優れたパフォーマンスを発揮します。

したがって、MoS₂ は純粋な PTFE の「低摩擦だが柔らかすぎて摩耗しやすい」という特性を補い、「中程度の PV を伴う中～高負荷の動的シールおよびスライド部品」向けに設計できるレベルに引き上げます。耐摩耗性については大幅な強化が行われ、コールドフロー耐性と押出耐性については中程度に強力な強化が行われ、極度に高い PV 条件に対しては段階的にのみ改善されます。この範囲を超えると、もはや単独のソリューションとして考えるのではなく、ガラス繊維、カーボン繊維、グラファイト、PPS、PEEK、PI を組み込んだ相乗的なシステム内で検討する必要があります。

PTFE/MoS₂ 研究計画表: 配合 - プロセス - テスト - 基準

まず、個々のフィラーをスクリーニングします。次に、相乗効果を検証します。最後に、アプリケーション環境ごとに分類します。このアプローチの理論的根拠は明らかです。15% のガラス繊維 + 5% MoS₂ という確立されたベンチマーク配合はすでに業界に存在しており、ニチアス、ロシュリング、フルオロカーボンなどの企業はそれを乾式ベアリング、ピストン リング、バルブ シート、ダイナミック シールなどの用途に適用しています。同時に、PTFE/MoS₂ の摩擦と摩耗挙動は温度と環境条件に大きく影響されます。これは、湿った空気または水性媒体に対する最適な配合が乾燥摩擦に対する最適配合と一致しない可能性があることを意味します。

パフォーマンスの点では、MoS₂ を追加しても必ずしも良い結果が保証されるわけではありません。

PTFE 複合システムでは、MoS2 は「相乗的な調整相」として機能し、主に界面せん断、デブリの発生、および転写フィルムの挙動に影響を与えます。通常、高 PV での耐摩耗性の上限を単独で決定するのは「主耐荷重段階」ではありません。ソングら。 CF/PTFE システムでは、MoS2 を単独で添加すると低速での摩耗が大幅に減少することが観察されましたが、この効果は 3 m/s では失われます。逆に、ガラス繊維のみでは耐摩耗性が著しく悪化します。一方、MoS₂ + ガラス繊維の組み合わせは最高のトライボロジー性能をもたらし、PV 限界は 9.5 MPa・m/s (1 m/s) および 15 MPa・m/s (2 m/s) に達しました。

直交計画を使用して天然海水条件下で SiO2/MoS2/グラファイトの混合比を比較したところ、最適な結果は「MoS2 単独」ではなく、10% SiO2 + 15% MoS2 + 15% グラファイトでした。著者らは、この利点がフィラーと海水の相乗効果によるものであると考えています。つまり、基材からの PTFE の滑りの抑制、耐接着性の向上、摩擦エネルギーの低減です。言い換えれば、媒体が変化するにつれて、最適な配合の背後にあるロジックは「単一固体潤滑剤」から「多相相乗転写膜」へと移行します。

なぜ「低速では効くのに、高速では効かない」ことが起こるのでしょうか？鍵となるのは、MoS₂ が潤滑性を持っているかどうかではなく、高速性と高 PV によって問題が「界面がせん断されやすいかどうか」から「転写膜が形成され、安定性を維持できるかどうか」にどのように移行するかにあります。

PTFE 複合材料は熱機械結合に対して非常に敏感です: Tzanakis et al.滑り速度、荷重、および二重粗さが接触温度の上昇を大きく変化させ、速度は表面温度の上昇に最も敏感なパラメータであることを実証しました。繊維と鋼の接触点における局所的な引火温度は 1000 °C にも達することがあります。

加熱後、GF-PTFE の摩耗メカニズムが再編成され、転写フィルムの形成が促進されると同時に、転写フィルムのサードボディ摩耗、剥離、および繰り返しの破断/再構築が引き起こされる可能性があります。その結果、低速範囲で MoS2 によってもたらされる剪断低減の利点は、高速での膜の不安定性と熱誘発損傷によって影が薄れる可能性があります。

これは、ハイブリッド システムがより安定している理由も説明します。アメンタら。 PTFE 複合材料の応答は、強化相とマトリックス材料の組み合わせに決定的に依存することを発見しました。GF-PTFE は、コーティングされていないスチール上により厚く、より連続した転写フィルムを形成しますが、滑らかなプラトーとマルチスケールの谷を持つ研磨された Cr₂O₃ コーティングは、転写材料の保持に優れています。表面粗さに関する別の研究では、ピークは初期の材料除去を引き起こし、転写フィルムの形成を阻害する可能性が高いのに対し、谷と滑らかなプラトーはフィルムの形成と安定性を促進することを示しました。したがって、MoS₂ の価値は多くの場合、その単独の性能ではなく、「低せん断相 + キャリア/足場相 + 膜形成相 + 適切なカウンタートポグラフィー」という統合された枠組み内でのその増幅された役割にあります。

したがって、「MoS₂ を重量パーセントのみで調整するための孤立した変数として扱うべきではない」という主張は、工学的ルールとして正しいです。ただし、方法論としては、単一要素 MoS2 含有量スキャンは、特定の動作ウィンドウ内で局所的な最適値しか得られず、さまざまな動作条件に適用できる全体的な最適値とは見なされません。文献によると、湿度/環境条件だけで CF/PTFE の摩擦と摩耗が約 40% 変化する可能性があり、この湿度の影響は対向面の素材によってさらに変化します。これは、本当に重要なのは MoS₂ 単独の主な効果ではなく、MoS₂ × 速度、MoS₂ × 圧力、MoS₂ × 温度、MoS₂ × 媒体、MoS₂ × 相手材、MoS₂ × 粗さなどの相互作用項であることを示しています。

まず、OFAT スタイルの「MoS₂ wt% スイープ」を実行する代わりに、材料組成と動作条件の共同 DOE を実行します。

第二に、応答変数を摩耗率と COF のみに限定しないでください。 PV 制限、界面温度上昇、転写フィルムの被覆率/連続性/接着力も含まれます。

第三に、粗さとして Ra だけを報告しないでください。既存の研究では、異なる粗さパラメータがそれぞれ摩擦と摩耗に影響を与えることが示されているため、少なくとも山と谷の寄与を区別できるパラメータを含めることができます。

第 4 に、二次要因として成形圧力と焼結を含めます。GF/MoS2/PTFE の機械的特性とトライボロジー特性は成形圧力によって大幅に変化し、最適な耐摩耗性は最低摩擦と同じ成形圧力に対応しません。

したがって、PTFE 中の MoS2 は「万能の強化剤」ではなく、むしろ動作条件、ペアワイズ界面、および共充填材の構造に大きく依存する相乗的な調整相です。本当に最適化する必要があるのは、特定の重量パーセントだけではなく、転写フィルムです。
