一般的なエンジニアリング材料: PA6

I. 材料の定義

PA6 はポリアミド 6 またはナイロン 6 としても知られ、カプロラクタムの開環重合によって製造される線状脂肪族ポリアミド熱可塑性エンジニアリング プラスチックです。ナイロンファミリーの中で最も広く生産され、コスト効率が高く、汎用性の高いベースグレードです。強化変性ナイロン（PA6-GF30など）と比較して、純粋なPA6にはガラス繊維などの強化相が含まれていないため、ナイロンマトリックス自体の優れた靭性と加工性が保持されています。ただし、剛性や耐熱性が不足するなどの欠点もあり、高い靱性が要求される中～低荷重の用途に適しています。

芯材の位置付け：靭性、耐摩耗性、耐油性のバランスを兼ね備えた中低荷重用の汎用エンジニアリングプラスチックです。加工が容易でコストパフォーマンスに優れており、高温や高剛性を必要としない構造部品や伝動部品に適しています。

II.主なパフォーマンス上の利点

(1) 機械的性質:

靱性に優れ、耐衝撃性に優れており、ノッチなし衝撃強度は約50～80kJ/m²、ノッチ付き衝撃強度は約10～15kJ/m²です。脆性破壊に強く、繰り返しの衝撃荷重にも耐えられます。

弾性率約1,500～2,500MPa、引張強さ約40～60MPa、曲げ強さ約60～80MPaと基本的な機械的性質のバランスが良く、中低荷重用途の構造荷重要求を満たします。

耐疲労性に優れ、長期の交番荷重下でも割れにくいため、繰り返し応力がかかるトランスミッション部品（ギアやベアリングなど）の製造に適しています。

(2) 耐環境性、耐薬品性

自己潤滑性に優れ、摩擦係数が低く（0.3～0.5程度）、耐摩耗性に優れているため、長期間無給油での使用が可能であり、動力伝達装置の摩擦部品に適しています。

オイルおよび炭化水素系化学薬品に対して優れた耐性を示し、エンジンオイル、ディーゼル、グリースなどのさまざまな潤滑剤に対して膨潤や性能低下を起こさずに耐えます。

弱酸や弱アルカリ、塩水噴霧腐食にも耐性があり、軽度の腐食を伴う工業環境に適しています。ただし、強酸や強酸化剤を使用する用途には適していません。

(3) 成形とコスト

流動性に優れ、成形が容易なため、複雑な構造、薄肉部品、精密部品の短いサイクルタイムの射出成形に適しています。

材料費も安く、コストパフォーマンスが高いです。強化ナイロンやエンジニアリングプラスチックアロイと比較して、コスト面で大きなメリットがあり、大量生産に適しています。

成形後に調湿して靭性と寸法安定性をさらに最適化し、精密構造部品の要件を満たします。

Ⅲ．素材固有の制限

吸水率は約1.5～2.5％と吸湿性に優れています。水を吸収すると、サイズが（約 1% ～ 2%）膨張し、剛性が失われ、機械的特性が大きく変動します。したがって、精密部品には調湿または防湿処理が必要です。

剛性や硬度がガラス繊維強化ナイロン（PA6-GF30など）に比べてはるかに低く、高剛性、高荷重の構造部品には適していません。

耐熱性には限界があります。連続動作温度は約 60 ～ 80°C で、短期抵抗は 120°C を超えません。高温環境下では材料が軟化し変形しやすくなります。

大きな成形収縮率（約 1.5% ～ 3.0%）や寸法安定性の低下は、反り、ヒケ、変形などの不良を引き起こすため、成形プロセスの最適化が必要です。

乾燥状態では電気絶縁性に優れていますが、吸水後は絶縁性能が著しく低下するため、高い電気絶縁性が要求される用途には不向きです。

IV.射出成形プロセスのパラメータ

(1) 乾燥 (最重要) 乾燥温度: 80 ～ 100°C 乾燥時間: 4 ～ 6 時間 水分含有量要件: ≤ 0.2%。 PA6 は吸湿性が非常に高いです。湿気は成形品にフラッシュマーク、シルバーストリーク、ボイドの原因となるだけでなく、機械的特性も低下させる可能性があります。しっかりとした乾燥が欠かせません。

(2) バレル温度 フィードセクション: 220 ～ 240°C 中間セクション: 240 ～ 260°C フロントセクション/ノズル: 250 ～ 270°C 材料の劣化、変色、刺激性ガスの放出、金型や装置の腐食を防ぐため、280°C を超える温度は厳禁です。

(3) 金型温度

標準金型温度：40～60℃

金型温度を高くすると (60 ～ 80°C)、内部応力が減少し、表面品質が向上し、反りを最小限に抑え、寸法安定性が向上します。金型温度を低くすると成形サイクルを短縮できますが、内部応力が発生しやすくなります。

(4) プロセスのポイント

中程度の射出速度を使用して、高速せん断による材料の劣化を回避しながら、フロー マークやコールド スポットなどの欠陥も軽減します。十分かつ安定した保持圧力を維持して成形収縮を補償し、ヒケやくぼみを軽減し、寸法の一貫性を確保します。成形後、調湿処理（25～30℃の清水に24～48時間浸漬）を行い、吸湿バランスを整え、靭性を回復し、寸法を安定させます。材料をバレル内に長時間保持しないでください。劣化を防ぐために、機械のダウンタイム中はバレルを空にしてください。

V. 代表的な応用分野

(1) 自動車産業

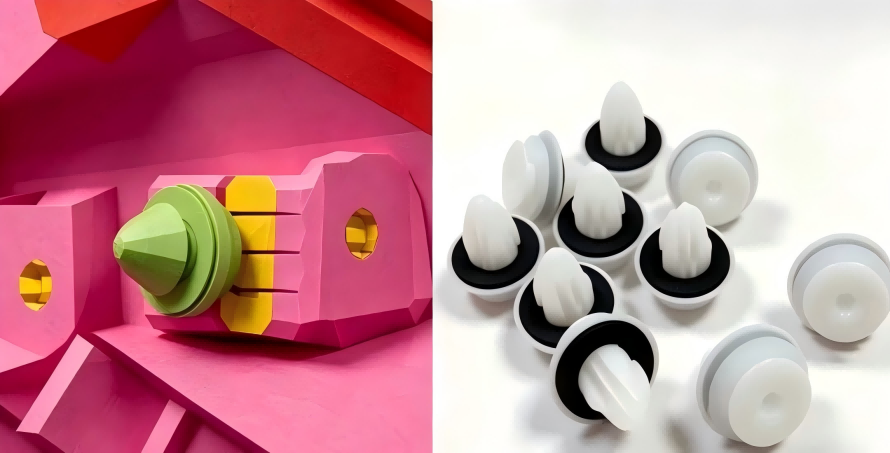

内装品：ドアパネルクリップ、インパネクリップ、シートクリップ、ヘッドライナーブラケット、内装トリム部品、ドアハンドルベース

ドライブトレインコンポーネント: ウィンドウレギュレーターギア、ワイパーギア、シート調整ギア、スモールモジュールギア、ベアリング、スライダー

その他：ホースクランプ、燃料系補助部品、ワイヤーハーネス固定具、シャーシ小型部品、エンジン周辺機器の非高温保護部品

(2) 電子・電気

端子台、コネクタハウジング、スイッチレバー、リレー部品、コイルフォーム、モーターエンドキャップ（非高温用途）

電動工具ハウジング、変速機内部部品、バッテリーケース、充電器構造部品

(3) 一般産業用

ギア、ベアリング、カム、プーリー、ポンプハウジング、インペラ（非高温、非高負荷）

搬送機械部品、バルブ構造部品、ファスナー、弾性部品、Oリング

(4) 家庭用品および家電製品

内部駆動部品、ギアセット（洗濯機、炊飯器、コーヒーメーカーなど）

ジッパー、スナップファスナー、玩具構造部品、釣具部品、鞄付属品

資料の概要:

ナイロンファミリーの基本グレードとして、PA6 は優れた靭性、耐摩耗性、耐油性、良好な加工性、そして中程度のコストを主要な利点として備えており、低負荷から中負荷の用途で最も一般的に使用される汎用エンジニアリング プラスチックの 1 つとなっています。その主な制限には、高い吸湿性、低い剛性、限られた耐熱性が含まれます。したがって、高剛性、高耐荷重、高温、または正確な寸法公差が必要な用途には適していません。これらの制限は、ガラス繊維強化 (PA6-GF30 など) または他の材料と組み合わせることによって対処できます。
