ポリスルホン樹脂の化学、特性、および世界的な状況

I. 化学構造と性質

ポリスルホン樹脂の優れた特性の秘密は、その化学構造にあります。それらの特性は、さまざまな官能基の複合効果を総合的に反映したものであると言え、これらの官能基をわずかに調整するだけでも、性能に大きな違いが生じる可能性があります。

一般的な化学構造: 剛性と柔軟性を兼ね備えた分子骨格

ポリスルホンファミリーの中核は、主鎖に沿った繰り返し単位にあり、いくつかの重要な官能基で巧妙に構成されています。

スルホニル基（-SO₂-）：材料に耐熱性、耐酸化性、機械的強度を与える性能の「アンカー」の役割を果たします。硫黄原子は最も高い酸化状態で存在するため、化学結合が非常に安定し、切断されにくくなります。

芳香環（フェニレン基）：「強固な骨格」として機能し、高い強度と寸法安定性を実現します。高度に共役したベンゼン環構造は分子鎖の回転を厳しく制限し、主鎖の剛性を高め、応力下での変形に強い材料となります。

エーテル結合（-O-）：「柔軟な結合部」として機能し、分子鎖にある程度の靭性と良好な加工流動性を与えます。エーテル結合の導入により、分子セグメントがその端の単結合を中心に回転できるようになり、高温での材料の流動性が高まり、加工や成形が容易になります。

イソプロピリデン基（-C(CH₃)₂-）：ビスフェノールA型ポリスルホン（PSU）の特徴的な基です。分子間力を調整し、ポリマーにある程度の靭性と加工性を付与すると同時に、側鎖のメチル基が材料の吸水性を低下させます。分子間力を低減することで処理パフォーマンスを向上させます。

官能基と特性間の直接的な相関関係 各官能基の寄与は、材料の特性に対する「ボーナス」として見ることができます。

スルホン基：熱安定性、耐酸化性、機械的強度に寄与します。

エーテル結合：靭性と加工性に寄与します。

芳香環：剛性と寸法安定性に寄与します。

イソプロピリデン基（PSU特有）：靭性、加工性、低吸水性に寄与します。

主要3種類のポリスルホンの構造と性質を詳しく解説

上記の一般的な骨格に基づいて、官能基の種類と割合を調整することにより、次の 3 つの主流のポリスルホン樹脂が得られます。

ビスフェノールA型ポリスルホン（PSU）、ポリエーテルスルホン（PES）、ポリフェニルスルホン（PPSU）。それらの異なる特性は、まさに微妙な構造の変化に起因します。

ビスフェノール A 型ポリスルホン (PSU)

コア構造：「スルホン基＋ベンゼン環＋エーテル結合＋イソプロピル基」の組み合わせで構成されています。

性能概要：強度と柔軟性を兼ね備えた定番素材。全体的にバランスのとれた性能を持ち、加工も容易です。 3 つのポリスルホンの中で最も優れた絶縁特性と非常に強い耐クリープ性を備え、長期応力に対して変形しにくい素材です。

主な性能データ: ガラス転移温度 (Tg): 約187℃。熱たわみ温度 (HDT、1.82 MPa): 約 200 mA 174℃。引張強度: 約。 71.5MPa。ノッチ付き衝撃強度: 約。 6.9 ～ 7.8 kJ/平方メートル。体積抵抗率：最大10¹⁵Ω・cm。

ポリエーテルスルホン (PES)

コア構造: イソプロピリデン基を除去し、ベンゼン環、スルホン基、エーテル基を交互に直接結合させます。

性能詳細：バランスのとれたオールラウンダー。 PSUに比べ分子鎖がより規則的で剛性が高いため耐熱性に優れ、3つの中で最もバランスのとれた総合性能を誇ります。

主な性能データ: ガラス転移温度 (Tg): 約225℃。熱たわみ温度 (HDT、1.82 MPa): 約 200 mA 203℃。長期使用温度: 180°C – 200°C。引張強度: 約。 84.3MPa。曲げ弾性率: 約。 2.65GPa。

ポリフェニルスルホン (PPSU)

コア構造: PSU のイソプロピル基をビフェニル構造に置き換えることにより、複数のベンゼン環が直接結合した剛直な鎖セグメントが形成されます。

性能概要：耐熱性、衝撃強度ともにトップクラス。 3つの中で最も高い分子鎖剛性と最高の耐熱性を有し、優れた耐衝撃性と優れた加水分解安定性を備えています。

主な性能データ: ガラス転移温度 (Tg): 約 220°C。熱たわみ温度（HDT、1.82MPa）：約207℃。長期使用温度：最大200℃。優れた性能にもかかわらず、ポリスルホン系にはいくつかの共通の弱点もあります。それは、耐紫外線性と耐候性が低く、屋外での長期使用には保護が必要です。さらに、ケトン (アセトン) やハロゲン化炭化水素 (クロロホルム) などの極性溶媒に対して耐性がなく、膨潤や応力亀裂が発生しやすいです。ポリスルホン樹脂の特性は、その独特の化学構造に根ざしています。この「構造と特性の関係」を理解することは、その用途を理解し、材料を修正するための基礎となります。

一言で言えば、PSU は「オールラウンダー」、PES は「バランスの取れたパフォーマー」、PPSU は「トップクラスの生徒」です。

II.モノマーと重合方法

ポリスルホン樹脂の合成は求核置換縮合反応が中心となります。簡単に言うと、特定のモノマー (構成要素) が化学結合を介して結合する「ブロックによる構築」に似ています。さまざまなポリスルホン (PSU、PES、PPSU) 間の性能の違いは、異なる「構成要素」の選択に起因します。

モノマーの詳細な説明: 「構成要素」を通じて性能の起源を理解する ポリスルホンの合成には、ビスフェノール モノマーとジハロゲン化モノマーという 2 つのコア タイプのモノマーが必要です。それらの構造と組み合わせは、最終的な樹脂の特性を直接決定します。

1. ビスフェノールモノマー ビスフェノールモノマーは、ポリマーに柔軟性と靭性を与える重要なエーテル結合 (-O-) を提供しますが、その構造はポリマーの耐熱性と剛性にも決定的な影響を与えます。

ビスフェノールA（BPA）対応樹脂：ビスフェノールA型ポリスルホン（PSU）の合成に使用されます。構造的特徴: 分子には硬いビスフェノール構造と柔軟なイソプロピル基 (-C(CH₃)₂) が含まれています。性能への貢献: イソプロピル基により分子間力が低減され、PSU に優れた溶融加工性が与えられ、成形が容易になります。側鎖のメチル基も素材の吸水性を効果的に低減します。

4,4'-ビスフェノール（4,4'-ビフェノール / BP）対応樹脂：ポリフェニルスルホン（PPSU）の合成に使用されます。構造的特徴: 2 つのベンゼン環が直接結合し、剛直なビフェニル基を形成します。性能への貢献：この構造により分子鎖の剛性が大幅に向上し、PPSUは優れた耐熱性（Tg～220℃）を実現します。ただし、剛性が高すぎると溶融後の粘度が高くなり、加工が困難になります。

ビスフェノールS（BPS） 対応樹脂：ポリエーテルスルホン（PES）の合成に使用されます。構造的特徴: 化学構造はビスフェノール A と似ていますが、中央のイソプロピル基がスルホニル基 (-SO2-) に置き換わっています。パフォーマンスへの貢献: この置き換えは非常に重要です。熱安定性の悪いイソプロピル基を除去し、スルホニル基の含有量を増やしてPESの分子鎖をより安定させます。全体的な性能のバランスが非常に良く、特に耐熱性においてはPSUを上回っています。

2. ジハロゲン化物モノマー ジハロゲン化物モノマーは、スルホン基 (-SO2-) のコア骨格を提供し、ポリスルホンに熱安定性と機械的強度を与えます。業界で最も一般的に使用されるジハロゲン化物モノマーは、4,4'-ジクロロジフェニルスルホン (DCDPS) です。

詳細な重合方法: モノマーからポリマーへ 3 つの主要なポリスルホンの製造は、中核となる「塩形成 - 縮合」の 2 段階プロセスに従います。

ステップ 1: 塩の形成 溶媒 (シクロブタンスルホン酸、N-メチルピロリドンなど) 中で、ビスフェノール モノマーは塩基性塩形成剤 (無水炭酸カリウム K2CO3 または水酸化ナトリウム NaOH など) と反応して、より反応性の高いビスフェノール塩を形成します。この段階では、ビスフェノールの末端基が活性化され、ジハロゲン化モノマーとの反応に備えます。

ステップ 2: 重縮合 最初のステップで生成されたビスフェノール塩は、高温 (通常 160 ～ 240 ℃) でジハロゲン化モノマーと混合されます。ビスフェノール塩はジハロゲン化モノマーの塩素原子を「攻撃」し、塩 (KCl や NaCl など) が除去されてエーテル結合 (-O-) が形成されます。このプロセスは継続し、最終的に結合して長鎖ポリマーを形成します。

合成法の進化

従来の方法: 上記の 2 段階プロセスに基づいて、溶液重縮合 (高沸点溶媒を使用) と溶融重縮合 (溶媒を使用せずに溶融状態で直接反応) にはさらに区別があり、後者の方が環境に優しいです。

最先端の方法: 近年、流体力学支援合成 (特殊な装置で無溶媒重合を実現) や相間移動触媒などの新しいプロセスが登場しています。同時に、石油ベースのモノマーをバイオマス由来のモノマー（リグニンなど）に置き換えるグリーンな合成ルートは、将来の開発の方向性を示しています。

実際の製造では、特定の特性 (流動性や熱安定性など) を達成するために、通常、単官能性キャッピング剤 (フェノールなど) を添加して、ポリマーの分子量を正確に制御し、不安定な末端基を除去します。

Ⅲ．ポリスルホン樹脂の用途

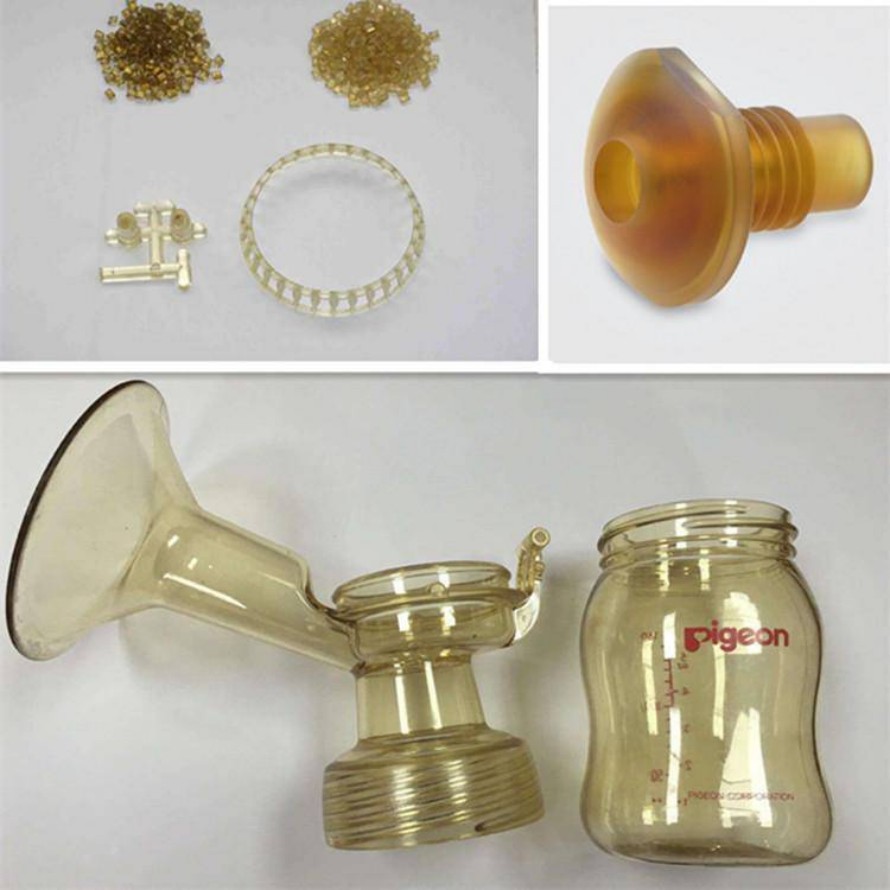

医療分野: ポリスルホンはコア材料として機能し、血液透析膜、心臓弁、手術器具、歯科用器具、人工呼吸器などの重要なコンポーネントの製造に広く使用されています。

水処理分野：逆浸透膜や限外濾過膜を製造するための主要な材料として、ポリスルホンは海水淡水化、都市水の浄化、廃水処理などのプロセスで広く使用されています。

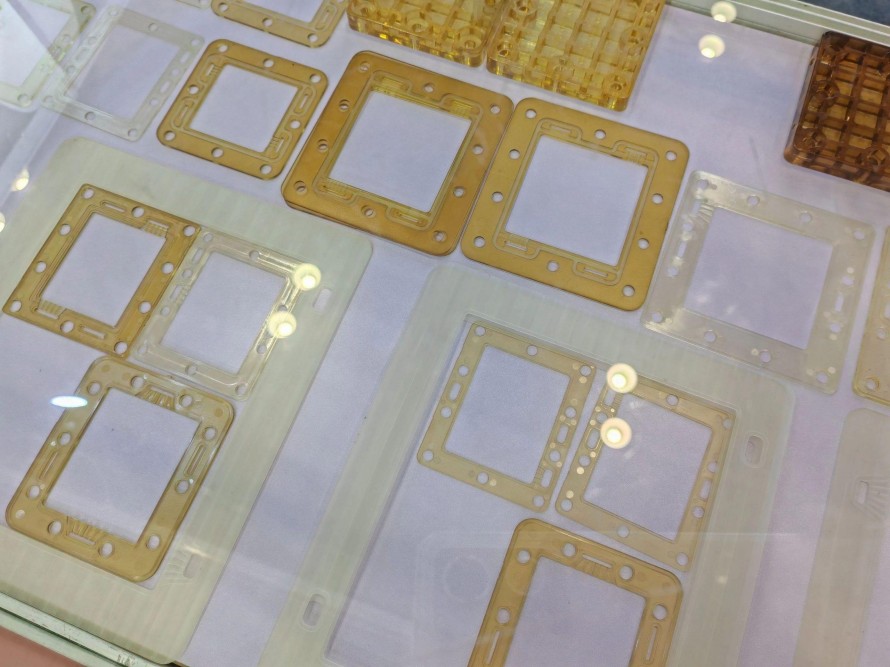

電子・電気分野：電気絶縁性と耐熱性に優れているため、高周波回路基板、高電圧コネクタ、スイッチ、絶縁部品、コンデンサフィルムの製造に最適です。

自動車および航空宇宙分野: ヘッドライトの反射板、エンジン コンパートメントのコンポーネント、航空機の内装、レーダー アンテナのレドームなど、エネルギー消費を削減する軽量コンポーネントの製造に使用されます。

食品およびケータリング分野: 繰り返しの煮沸や滅菌に対する耐性があるため、再利用可能な航空会社の機内食トレイ、哺乳瓶、およびさまざまなケータリング用具の製造に広く使用されています。

産業・その他の分野：耐薬品性に​​優れているため、化学処理装置、バルブ、防食塗装などに適しています。さらに、電解水による水素製造などの新エネルギー分野のコンポーネントの重要な素材としても機能します。

IV.ポリスルホン樹脂の世界的メーカー

Solvay / Syensqo: 年間 30,000 トンを超える世界的な生産能力で約 45% の市場シェアを保持する、誰もが認める市場リーダーです。同社のポリスルホン事業は現在、高機能材料を専門とする子会社Syensqoによって運営されている。

BASF: 約 20 ～ 30% の市場シェアを持ち、年間約 24,000 トンの世界生産能力を持つ世界第 2 位の生産者です。

住友化学: 主な生産能力は年間約 6,000 トンです。これら 3 社を合わせると、世界のハイエンド市場シェアの約 90 ～ 95% を占めます。
