小型PTFE充填部品の仕上げ加工上の注意点

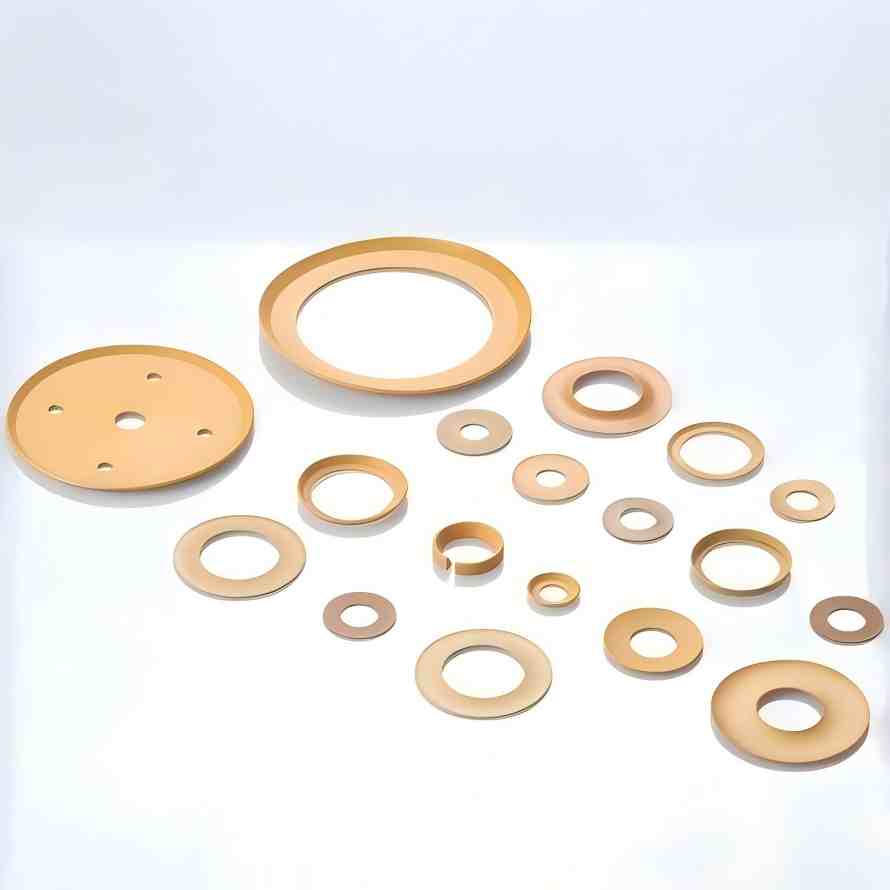

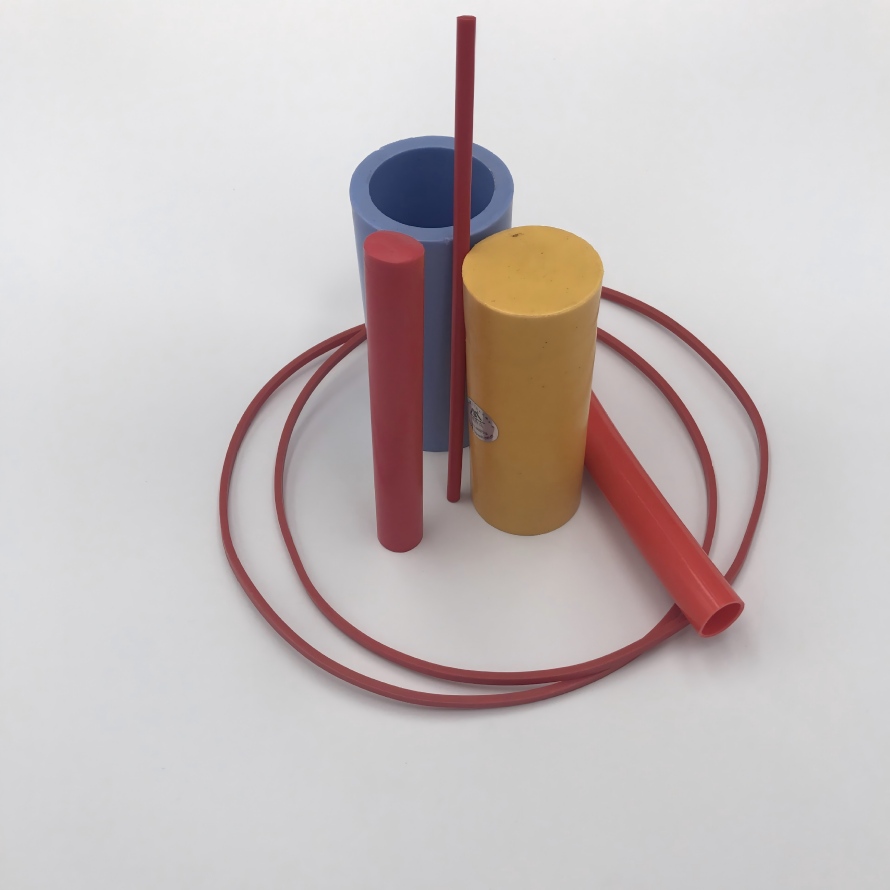

小型PTFE充填製品とは、ポリテトラフルオロエチレン（PTFE）をマトリックスとして使用し、特定の割合のフィラー（ガラス繊維、炭素繊維、黒鉛、青銅粉末など）を添加し、圧縮成形や焼結などのプロセスを経て製造される小型の精密部品や構造部品を指します。これらの製品は、PTFE の優れた化学的安定性、高温および低温に対する耐性 (-250 °C ～ 260 °C)、および低い摩擦係数を維持しながら、機械的強度、耐摩耗性、耐クリープ性、熱伝導率を大幅に向上させ、高い寸法精度と性能を必要とする用途に適しています。

主な特長

コンパクトなサイズ: マイクロシール、ベアリング、ピストンリング、ワッシャー、ガイドレール、その他のマイクロメカニカルコンポーネントで一般的に使用されています。

フィラーの改質: 純粋な PTFE の欠点 (耐摩耗性の低さやコールドフローの高さなど) に対処するために添加剤が組み込まれています。

高性能:

(1) 耐摩耗性が最大1,000倍向上。

(2)耐圧性が5～10倍向上。

(3) 熱膨張係数が 80% 減少。

(4) 熱伝導率が5倍に向上。

一般的なフィラーとその機能

‌(1) ガラス繊維: 剛性と耐クリープ性を向上させます。

(2) カーボンファイバー/グラファイト: 耐摩耗性と自己潤滑性を向上させます。

(3) ブロンズパウダー / 二硫化モリブデン：熱伝導率と耐荷重性を向上させます。

(4) ポリイミド: 高温安定性が向上します。

代表的な応用分野

(1) 精密機器：マイクロベアリング、スライダー、ガイドリング。

(2) 医療機器: カテーテルのライニング、シーリングアセンブリ (生体適合性要件を満たしている必要があります)

‌(3) エレクトロニクス産業: 高周波絶縁部品、マイクロガスケット。

(4) ケミカルバルブ：小径Oリング、バルブシート。

(5) 航空宇宙: 軽量、耐腐食性の小型部品

主要な製造プロセス

‌(1) 混合: PTFE 樹脂とフィラーの乾式、溶剤、または湿式混合。

‌(2) 成形: 圧縮成形。圧力は通常、フィラー含有量に応じて 250 ～ 700 bar の範囲です。

(3) 焼結: 345 ～ 375 °C まで徐々に加熱します。内部応力を防ぐため、急速冷却は避けてください。

注: コンポーネントが小さくなると、金型の精度と焼結の均一性に対する要求が高くなります。密度を確保するためにサスペンショングレードの PTFE 樹脂がよく使用されます。

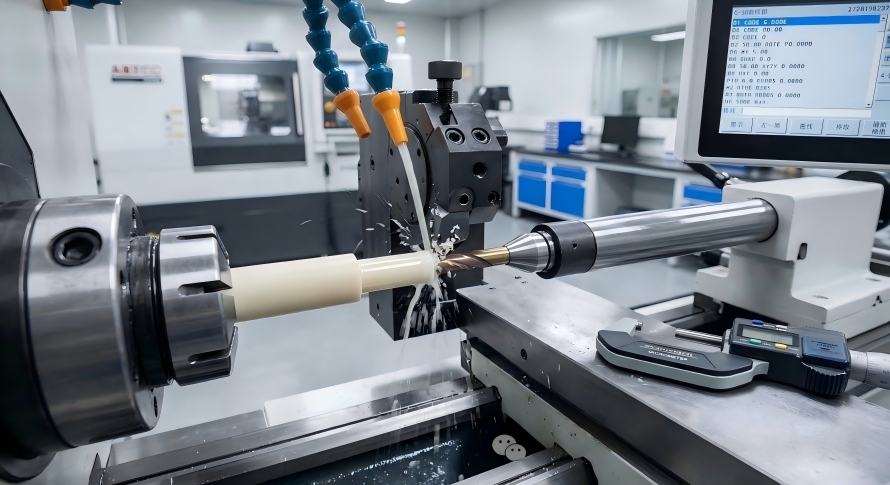

小型PTFE充填部品の仕上げ加工上の注意点

(1) まず、フィラーの種類ごとにプロセスを分類します。単に「PTFE 充填部品」と書かないでください。

ガラス繊維充填材料は一般に耐摩耗性が高く、圧縮クリープに対する耐性が優れていますが、相手シャフトに対してより厳しいため、強アルカリやフッ化水素酸の環境で使用する場合は注意が必要です。グラファイト充填材料は嵌合部品に優しく、耐薬品性と熱伝導率が優れていますが、それ自体では最も耐摩耗性の高いオプションではない可能性があります。青銅充填材料は優れた硬度、耐クリープ性、寸法安定性を備えているため、油潤滑の滑り用途に適していますが、電気環境や腐食性の高い環境には適していません。カーボンファイバーを充填した材料は、重い荷重、湿った状態、および曲げ強度に適しています。特定の充填材に基づいて、プロセスカード、切削工具、および最終検査項目について個別の記録を維持することをお勧めします。

(2) 公差や最終検査に対して、金属部品と同じアプローチを適用しないでください。

プラスチックは金属よりも大幅に大きな熱膨張を示し、熱の放散が遅くなります。局所的な熱の蓄積により寸法ドリフトが発生する可能性があります。 PTFE ベースの材料の公差仕様では、指定された標準気候条件下で熱平衡に達した後にのみサンプルを測定することが明示的に要求されています。小型のコンポーネントの場合は、工作機械で部品がまだ温かいうちは寸法を評価しないでください。最終検査は、部品が室温で安定した後にのみ実施してください。

(3) クランプは「適切なサポートと適度なクランプ力」を確保する必要があります。

プラスチック部品は振動を抑制するために十分なサポートが必要ですが、過剰なクランプは変形やスプリングバックを引き起こす可能性があります。小さなリング、ワッシャー、および薄肉のバルブシートの場合は、局所的な点圧力や片側に過度の圧力がかからないように特に注意する必要があります。棒や板を加工する場合は、片面の溝入れや片側の重切削は加工後に反りが発生する可能性が最も高いため、材料の除去が中心線に対してできるだけ対称であることを確認してください。

(4) 切削工具は鋭利である必要があり、加工パラメータは「切りくずを除去し、熱の蓄積を最小限に抑える」ことを目的として設定する必要があります。

プラスチック加工の一般的な推奨事項は次のとおりです。切削工具を鋭く滑らかに保ち、十分なすくい角を確保し、スムーズな切りくず排出を確保し、過度に低い送り速度を避けます。バリ、バリ、粗い表面などの多くの問題は、「鈍い工具 + 過度に遅い送り速度 + 過度に高い主軸速度」に起因します。ガラス繊維またはカーボン繊維強化材料の場合は、速度を適切に下げて送り速度を上げながら、超硬工具を優先してください。

(5) 冷却に関して画一的なアプローチを採用しないでください。

液体冷却は、標準的なプラスチック加工には必ずしも必須ではありませんが、穴あけ、切断、公差が厳しい表面、およびガラス繊維/カーボン繊維強化材料の場合は特に有益です。圧縮空気、ミスト冷却、非芳香族水溶性冷却剤がより一般的に使用されます。その目的は、「ワークピース全体の温度を下げる」ことではなく、切削ゾーンから熱と切りくずを迅速に除去して、変形、応力の蓄積、さらには局所的な溶融を防ぐことです。

(6) 公差が厳しい小型部品の場合は、可能な限り「荒加工 – 安定化/焼鈍 – 軽仕上げ」のプロセスに従ってください。

寸法が厳しい小型部品、高い平坦度要件、または非対称形状の場合、ガイドラインでは中間焼鈍を明示的に推奨しており、荒加工後に遊びを残し、焼鈍後に軽い仕上げを行うルートを採用しています。アニーリングの前に十分な余裕を残しておく必要があります。アニーリング中は、形状と平坦度を確保するために治具を使用するのが最善です。冷却が完了するまでクランプを解除しないでください。限界寸法はアニーリング後に仕上げる必要があります。アニーリング条件は材料によって異なります。特定の温度と保持時間は、使用するグレードの供給者の仕様に従って実行する必要があります。

(7) 穴あけ、ねじ切り、切断は、小型部品の後処理が最も失敗しやすい 3 つの領域です。

小さな穴の場合は、切りくずを除去するためにステップドリルとリーマーを使用することをお勧めします。ねじれ角が小さいドリルは、切りくずの除去に効果的です。穴の深さが直径の 2 倍を超える場合、冷却は特に重要です。穴あけ後にプラスチックに「収縮」が発生する可能性があるため、雌ねじの下穴に金属加工手法を直接適用しないでください。タップ加工前に実際の下穴寸法を確認してください。必要に応じてクーラントを使用し、タッピング中に切りくずを確実に除去します。特にピッチの細かいねじの場合は、タップを無理に押し込まないようにしてください。

(8) バリ取りは、鋭利な工具と安定した動作で慎重に実行してください。素材を「無理に引き裂く」ことはしないでください。

一般的な方法には、鋭利なナイフ、回転フック カッター、またはわずかな皿穴仕上げを使用することが含まれます。重要なのは刃先を鋭くすることです。バリやエッジの欠けの最も一般的な原因は、まさに切れ味の悪い刃、面取りのない鋭い角、不十分なサポート、または過度に激しい進入または後退です。シールエッジやバルブポートなどの機能エッジの場合、単に表面が「滑らか」に見えるかどうかを評価するのではなく、バリ取り後にエッジの完全性を再チェックする必要があります。実際には、

信頼性の高いワークフローには通常、入荷した部品の定温保管 → 適切なクランプ → 余裕を持った荒加工 → 必要に応じて時効処理/焼きなまし → 軽い仕上げ → 穏やかなバリ取り → 熱平衡後の室温での最終検査が含まれます。このプロセスの目的は、PTFE 充填小型部品で最も一般的な 3 つのタイプの故障、つまり寸法のずれ、クランプのスプリングバック、オリフィスやエッジのバリを最小限に抑えることです。
