ポリマーの吸水性：水の状態から性能制御まで

乾燥しているように見えるプラスチック ペレットのバッチは、高温で処理すると気泡が発生し、強度が低下する可能性があります。

これらの現象はすべてポリマーの吸水特性に関係していますが、単に「どれだけ水を吸収したか」という問題ではありません。

01 |水の 3 つの状態 水はポリマー材料に入ると、3 つの異なる形態で存在します。

1. 自由水: 自由水は、分子鎖と実質的な結合を形成せずに、材料の細孔、亀裂、または表面に残ります。

(1)容易に吸収され、容易に除去できます（加熱または真空を適用することにより）。

(2)主に体積膨張や表面の濡れを引き起こします。

(3)その影響は限定的であり、プロセスは可逆的です。

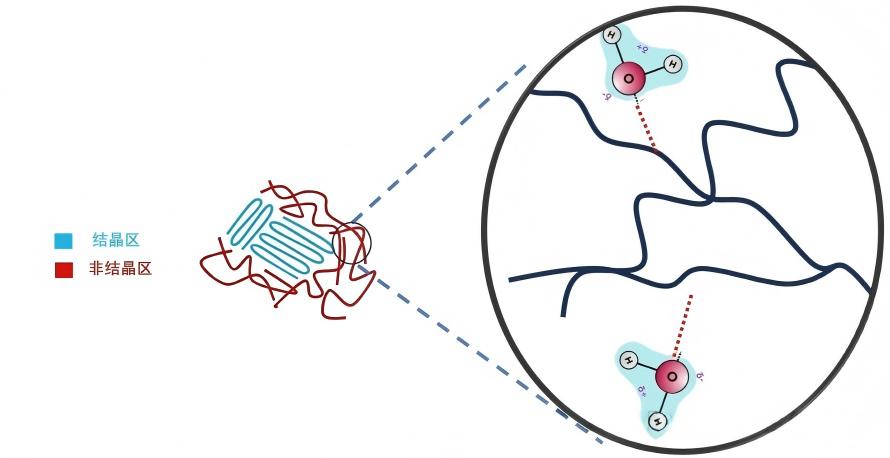

2. 物理的結合水: 物理的結合水は、ポリマー鎖上の極性基 (ヒドロキシル基、アミド基、カルボキシル基など) と水素結合を形成します。

(1)適度な接着力があり、ある程度の水分は除去可能

(2)ガラス転移温度(Tg)を下げ、セグメントの移動度を高めます。

(3)材料はより柔らかく延性が高くなりますが、強度と弾性率は低下します。

(4)ナイロンやPVAなどの素材が吸水後に機械的性質が低下する主な原因

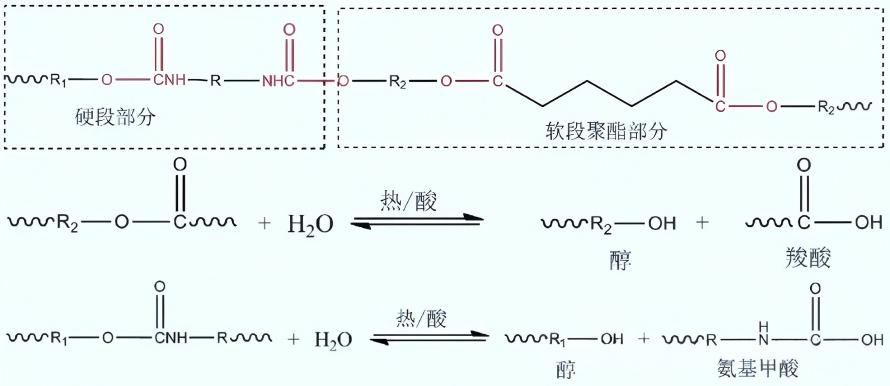

3. 化学結合水: 化学結合水とは、ポリマーの化学反応に直接関与する水分子を指します。最も一般的な例は加水分解です。

(1)不可逆的。分子鎖が切れる

(2) 材料特性の永久的な劣化。乾燥しても元に戻らない

無料の水は最も影響が少ないです。物理的に結合した水は性質を変化させます。化学的に結合した水は構造を破壊します。

02 |吸水率の工学的重要性 材料のデータシートには「吸水率」が記載されることがよくあります。たとえば、PA6 は約 2% ですが、PP は 0% に近くなります。ただし、これらの数値を単純に比較すると、重要な情報が曖昧になる可能性があります。

ナイロン: 乾燥状態での強度が高い。吸水後は強度が低下し、靭性が増加します。エンジニアは強度と靭性のバランスを取る必要があります。

ポリオレフィン (PP、PE): ほとんど水を吸収せず、良好な環境安定性を示しますが、水分子による強化効果が欠けているため、低温ではより脆くなります。

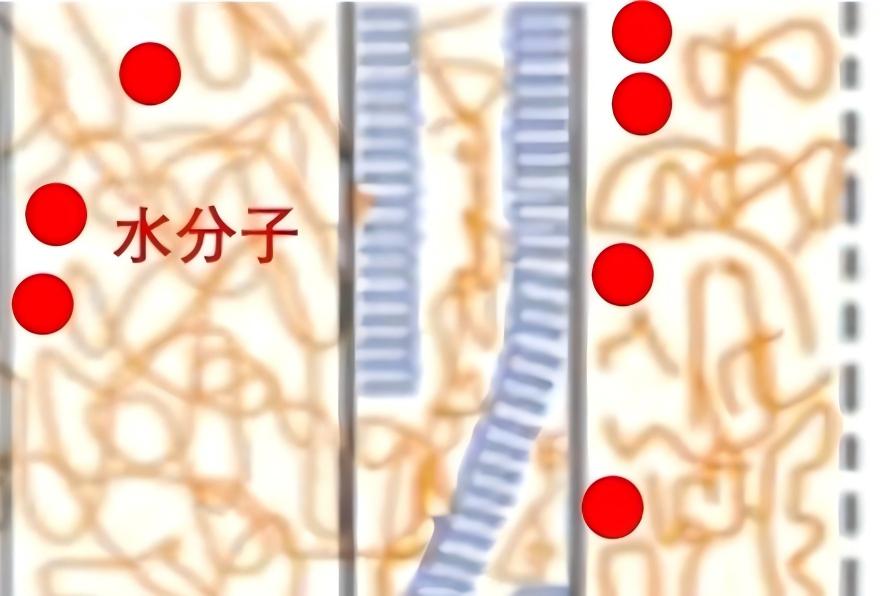

吸水性は、外部分子に応答するポリマー構造の能力を反映しています。極性基が多く存在し、分子鎖の配置が緩いほど、吸水性は大きくなります。これは欠点ではなく、素材の特性によるものです。材料を選択する際には、動作環境において材料がどの程度の水を吸収するか、吸収した水がどのような形で存在するか、性能への影響が許容できるかどうかを考慮する必要があります。

03 |一般的なテスト方法

これらの手法を組み合わせることで、単なる「吸水率」を超えて「水の存在形態とその効果」を探ることができます。

04 |吸水率が性能に及ぼす影響

寸法変化：吸水により体積膨張が起こり、精密部品、光学フィルム、シールなどに大きな影響を与えます。

機械的特性: 強度が低下し、弾性率が低下しますが、破断点伸びと靭性は増加します。

電気的特性: 水は極性分子であるため、吸水により抵抗率が低下し、絶縁特性が低下します。

化学的劣化: 化学的に結合した水は加水分解を引き起こし、その結果分子鎖が切断され、性能が永久に失われます。さらに、水の可逆性はその形態によって異なります。

自由水: 完全に可逆的

物理結合水: 部分的に可逆的

化学結合水: 不可逆的

材料の破損が可逆的かどうかを判断するには、まず水がどのような形で存在するかを特定する必要があります。

05 |吸湿性を制御する方法

1. 材料の選択

低吸湿の場合: PP、PE、PTFE などの無極性材料を選択してください。

ナイロンやPBTなどの吸湿しやすい素材の場合：疎水性モノマーの導入による共重合による極性の低減

2. 加工制御

吸湿性素材 (PA66、PET、PC など) は、射出成形または押出成形の前に完全に乾燥させる必要があります。

共通設備：真空乾燥炉、除湿乾燥機

乾燥せずに加工: 高温の湿気により加水分解が引き起こされ、分子量が低下し、製品強度が著しく損なわれます。

3. アプリケーション環境への適応

電気絶縁部品：防湿コーティングを施すか、ポリオレフィンとブレンドする

構造部品：吸水による強化効果を利用して耐衝撃部品の設計が可能

吸湿性は、単なる欠点ではなく、理解、予測、利用できる材料特性です。

吸水率は単なる数値ではなく、分子レベルでの高分子材料の特性です。

材料が「水を吸収する」かどうかを判断するには、水が存在する形態、水がどの特性に影響を与えるか、および適用シナリオがそのような変化を許容するかどうかを確立する必要があります。
