破断時伸びが TDS のコア指標に含まれるのはなぜですか?

同僚が代替材料の TDS (技術データシート) を持って私のところに来るかもしれません。その引張強さは元の材料よりも完全に 10 MPa 高く、曲げ弾性率も高く、コストも低くなります。これらの指標に基づくと、確かに非常に魅力的に見えます。

この時点で、破断点伸びはどれくらいか、尋ねてみませんか?

実際には、多くの人はこの指標をあまり重視していません。

実際の用途では、プラスチック部品は1インチも動かずに荷重に耐えるか、わずかな変形しか受けないかのどちらかだと主張する人もいるかもしれません。

プラスチック部品を元の長さの 2 倍や 3 倍に伸ばす人がいるでしょうか?これは現実的ではないので、「破断点伸び率」という指標が TDS の中心的な位置を占めるのは冗長ではないでしょうか。

問題はまさにここにあります。

今日は、この見落とされがちな指標を分子レベルで分析してみましょう。分子レベルでは、それは実際にどのような機能を表しており、エンジニアリング用途における製品の成功または失敗を直接決定するのはなぜでしょうか?

01

破断点伸びは何を測定しますか?

破断伸びを理解するには、まず力が分子レベルでどのように作用するかを視覚化する必要があります。

プラスチックのストリップを引張試験機に固定し、反対方向に引っ張り始めると、

最初は、分子鎖はバネのようにわずかに引き伸ばされるだけです (弾性変形により弾性率が決まります)。

しかし、力が増加し続け、分子鎖間のファンデルワールス力を超えると、この絡み合った塊は選択を迫られます。

この時点で、材料が異なれば、まったく異なる道をたどることになります。

破断点伸びが非常に低い (たとえば、<3%) 材料の場合、チェーン セグメント間の移動スペースは最小限であり、構造の再配置によって応力を解放することはできません。

その結果、主鎖に荷重が集中し続け、最終的には炭素と炭素の結合が直接破壊され、ほとんど変形せずに破壊してしまいます。肉眼的には、これは移行のない突然の突然の骨折として現れます。このタイプの破損は通常、脆性破壊として分類されます。

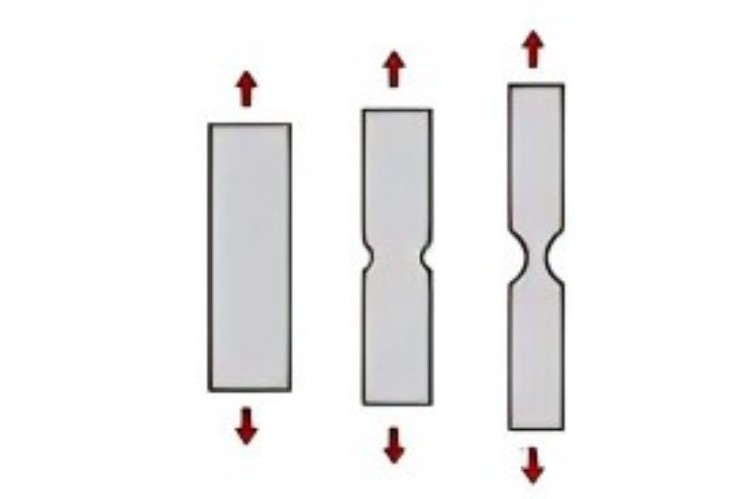

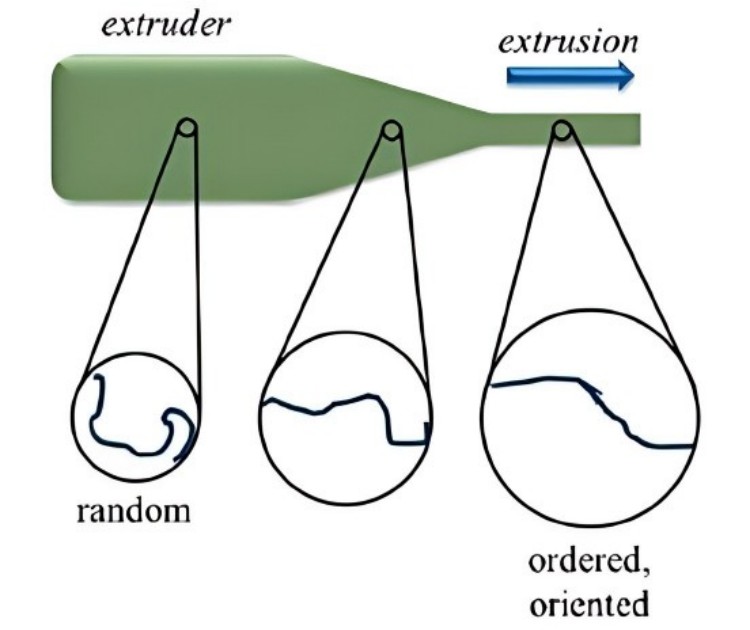

破断点伸びが大きい (例: >50%) 材料の場合、状況は異なります。持続的な負荷の下では、分子鎖は滑りと絡み合いを解消し、加えられた力の方向に沿って徐々に整列します。肉眼的には、標本が徐々に伸びていく明確な「ネッキング」プロセスが観察できます。

それでは、破断点伸びは物理的に何を表すのでしょうか?

これは、材料が破壊的な外力を受けたときに「変形」を通じて「エネルギーを吸収し、継続的にエネルギーを散逸させる」ポリマー鎖の能力を表します。

これは、どこまで伸ばせるかということではなく、むしろ、衝撃、落下、または強い応力を受けたときに、局所的な降伏によって致命的な力を分散させる材料の能力についてです。

これは、材料の靭性を示す最も直感的な尺度です。

02

このメトリクスが欠陥に対してそれほど敏感なのはなぜですか?

研究室で破損解析や配合の最適化を行ったことがある人なら誰でも、引張強さは実際には非常に簡単に「ごまかす」ことができることを知っています。

PP にタルクや低級ガラス繊維を充填すると、瞬時に引張強度と弾性率を優れたものにすることができます。

しかし、破断点伸びを偽造するのは非常に困難です。材料内の微細な欠陥に対して、ほとんど病的なほどの敏感性を示します。

これが、私が材料の安定性を評価する際にそれを最前線に置く理由です。

① 互換性のテスト

合金 (PC/ABS など) を配合する場合、または強化のためにエラストマーを追加する場合、2 つの材料間の界面適合性が非常に悪い場合 (油と水など)、

このシナリオで引張応力を受けると、応力が 2 つの相間で伝達されなくなり、界面が瞬時に分離して微小亀裂が形成されます。材料の分子鎖が滑りや配向を起こす前に、材料は突然破壊されます。破断点伸びは大幅に低下します。

破断伸びを測定することで、配合者が添加した相溶化剤（グラフト化化合物など）が実際に効果があるかどうかをすぐに判断できます。

② 分子量劣化試験

多くの射出成形工場では、密かに再生材料（スプルー材料）を混入する傾向があります。

リサイクル素材は高温でのせん断を繰り返し、長い分子鎖を短くします。

これらの短い鎖は依然として基本的な硬度を維持できますが（引張強さの変化はほとんどありません）、一度応力を受けると、巨視的な張力を支えるのに十分な鎖間の絡み合いがまったくなくなり、その結果、鎖間の絡み合い能力が大幅に低下します。

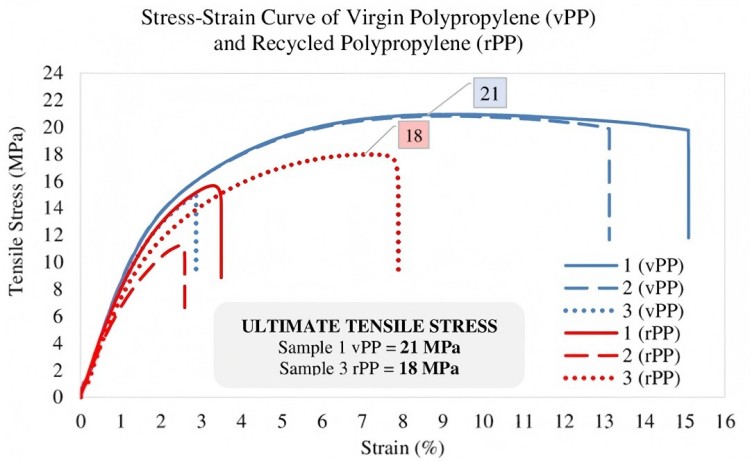

引用: 射出成形技術で製造された竹繊維強化再生ポリプロピレン複合材の引張性能

そのため、材料が熱劣化したり、低品質の再生材料が混入したりすると、

引張強さはわずかに低下するだけですが、破断点伸びは大幅に低下します。

したがって、このパラメータは実際には以下を決定するためによく使用されます。

劣化が起こっているかどうか

リサイクル材料の割合が多すぎるかどうか

③ 分散・不純物の検査

押出成形やペレット化の際に難燃剤が凝集したり、微小な金属粉が不純物として混入したりすると、

引張プロセス中に、わずか数マイクロメートルのこれらの硬い粒子が、致命的な「応力集中点」になりやすいのです。

以前は正常に伸びていた分子鎖がこれらの硬い粒子に遭遇すると、瞬時に応力が急増し、その点で直接的な断裂が生じる可能性があります。

したがって、材料バッチの一貫性の内部評価を行う場合、破断点伸びは必須の試験項目であり、20% を超える変動があるとアラートがトリガーされます。一方、強さは最も敏感な指標ではありません。

03

材料の選択時にこの指標をどのように使用する必要がありますか?

破断点伸びの重要性を考えると、特定の工学用途向けの材料を選択する際に、破断点伸びをどのように正確に解釈すべきでしょうか?

① 構造部材および留め具

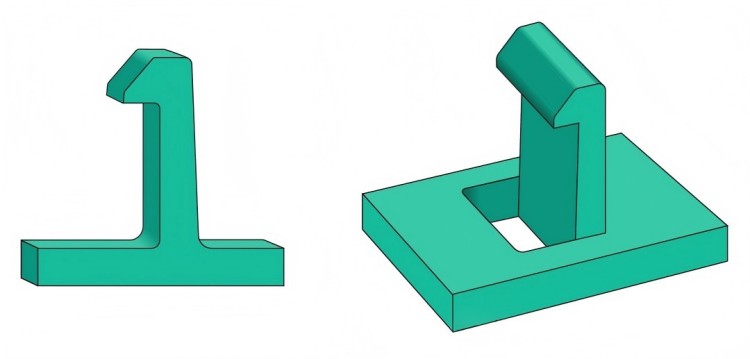

設計している部品が組み立て中に曲げる必要がある場合 (さまざまなラッチや可動ヒンジなど)、または製品が落下試験要件を満たす必要がある場合。

破断伸びには十分な余裕を持たせてください。

伸び値が 1 桁の材料を選択することで、引張強度をわずかに高めるために耐久性を犠牲にすることはありません。組み立て作業者がわずかな力を加えると、クリップが折れて床に散らばります。そのような顧客からの苦情は壊滅的なものになる可能性があります。

明確な降伏点と大幅な伸びを備えた丈夫な材料を優先します。

② 経年劣化評価における不合格基準

UV老化や熱酸化老化の検証試験を行う場合は、

材料が破損したことをどのように判断しますか?業界標準 (自動車の内装やケーブルなど) の大多数は、材料が完全に破損したと判断するための重要なしきい値として、「破断点伸びの 50% を超える減少」を使用しています。

これは、表面の酸化によって引き起こされる微小亀裂が材料の伸長能力を直接的に奪うためです。経年劣化したサンプルが引っ張るとすぐに割れてしまうということは、実際の使用時のわずかな振動や熱膨張収縮でも割れてしまうということになります。この指標は、強度の低下よりも早期かつ信頼性の高い破損の指標として機能します。

③ パフォーマンスバランスの評価

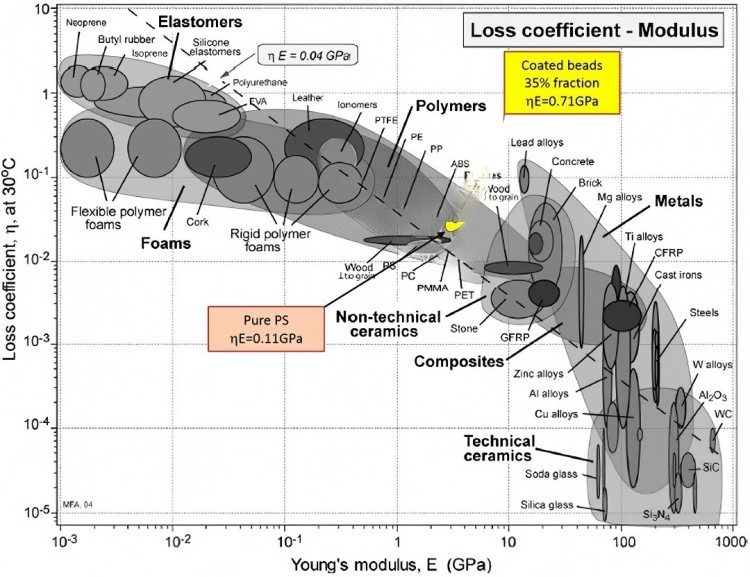

エンジニアの最終目標は、非常に高い引張強さ (硬度) と非常に高い破断点伸び (靭性) の両方を備えた材料を見つけることです。

ポリマー物理学では剛性と柔軟性の間のトレードオフが決定されるため、これは困難です。

しかし、特定のハイエンド分野（超高分子量ポリエチレン繊維やナイロンエラストマー合金など）では、これらの相反するパラメータ間の究極のバランスを達成する配合は、大手材料メーカーの企業秘密として厳重に守られています。

まとめ

材料を選択するとき、多くの人は強度と弾性率に注目し、それらを「厳密な指標」とみなします。ただし、破損解析の経験に基づくと、破断点伸びは内部の重大な問題を示す最も初期の指標です。この値の低下は必ずしも直ちに失敗を意味するわけではありませんが、配合、プロセス、またはバッチの一貫性にすでに問題があることを示しています。これを無視すると、その後の顧客からの苦情がこの教訓を厳しい形で教えてくれるでしょう。
