エポキシ基板の加工と応用に関する包括的なガイド

2026,04,07

エポキシ基板の加工と応用に関する包括的なガイド

エポキシ基板は、エポキシガラス繊維基板としても知られ、エポキシ樹脂内にガラス繊維を埋め込むか、樹脂でコーティングすることによって形成される複合材料を指します。標準的なガラス繊維と比較して、エポキシガラス繊維は、高引張強度、高弾性率、優れた耐衝撃性、良好な化学的安定性、高い疲労耐性、および高温耐性などの優れた特性を備えています。航空、航空宇宙、建設、化学工学、農業などの分野で広く使用されています。

現代の工業生産において、エポキシ基板は、その優れた絶縁特性、高強度、耐食性のおかげで、エレクトロニクス、機械、新エネルギーなどの分野の中核材料となっています。エポキシ樹脂とガラス繊維クロスを複合し、高温高圧硬化により形成され、金属の剛性とポリマーの加工性を兼ね備え、産業機器に安全で信頼性の高い絶縁ソリューションを提供します。

エポキシ基板は、高温耐性、耐食性、高強度、優れた機械加工性、低吸水性、優れた絶縁性と電気的特性を備えた優れた性能を備えています。エポキシ基板には、3240、G11、FR-4、G10 など、さまざまな種類があります。私たちは今、地下鉄や高速鉄道が旅行に欠かせない交通の便利な時代に生きています。実際、鉄道建設現場では断熱材を加工した部品がすでに広く使われており、こうした過酷な環境の要求に十分に応えることができます。

エポキシボードから作られた鉄道部品は耐アーク性があり、優れた機械加工性を備え、難燃性を備えています。 150℃までの使用が可能で、耐薬品性に優れているため、酸性やアルカリ性の溶液にさらされても腐食する心配がありません。過剰な熱により万が一燃焼した場合でも、素材の難燃性により、熱源から離れると自然に消火します。さらに、これらのコンポーネントは耐摩耗性が高く、耐用年数が長いため、部品交換のコストが大幅に削減されます。

I. 製品紹介: 性能と仕様

エポキシ基板 (3240、FR-4) は、マトリックスとしてエポキシ樹脂を使用し、強化層として電子グレードのガラス繊維クロスを使用して製造され、ホットプレスプロセスを通じて単一ユニットに形成されます。主な利点は次のとおりです。

1. パフォーマンス

絶縁性：絶縁抵抗10¹4～10¹⁶Ω・cm、耐アーク性に優れています。

温度耐性: -55°C ～ 155°C の長期使用に適しています (クラス F)。 180℃への短期間の暴露に耐えます。 600℃でも泡立ったり燃えたりしません。

耐食性: 酸、アルカリ、有機溶剤からの腐食に耐えます。化学残留物は接触後 24 時間以内に拭き取り、残留物を残すことがありません。

難燃性と安全性: UL94 V-0 規格に準拠。火から離すと自己消火します。有毒ガスの排出がありません。

2. 仕様

厚さの範囲: 0.5 ～ 150 mm (カスタムの超厚/超薄シートが利用可能); 標準寸法: 1000 × 2000 mm、1220 × 2440 mm。

色：黄色、黒、白、ライトグリーンなど

II.エポキシ基板のアプリケーション特性:

1. 多用途な配合。さまざまな樹脂、硬化剤、改質剤システムは、極度の低粘度から高融点固体に至るまで、ほぼすべての配合要件に対応できます。

2. 硬化が便利。さまざまな硬化剤を選択することにより、エポキシ樹脂システムは 0 ～ 180°C の温度範囲内で硬化できます。

3. 強力な粘着力。エポキシ樹脂の分子鎖内に本質的に極性のあるヒドロキシル基とエーテル結合が存在するため、幅広い材料に高い接着性が与えられます。硬化時の収縮が少なく、発生する内部応力が最小限であることも接着強度の向上に貢献します。

4. 低収縮。エポキシ樹脂と硬化剤の反応は、直接付加反応または樹脂分子内のエポキシ基の開環重合によって起こり、水やその他の揮発性副生成物は放出されません。不飽和ポリエステル樹脂やフェノール樹脂と比較して、硬化プロセス中の収縮が非常に低くなります (2% 未満)。

機械加工部品の応用シナリオ:

1.エレクトロニクスから新エネルギーへ

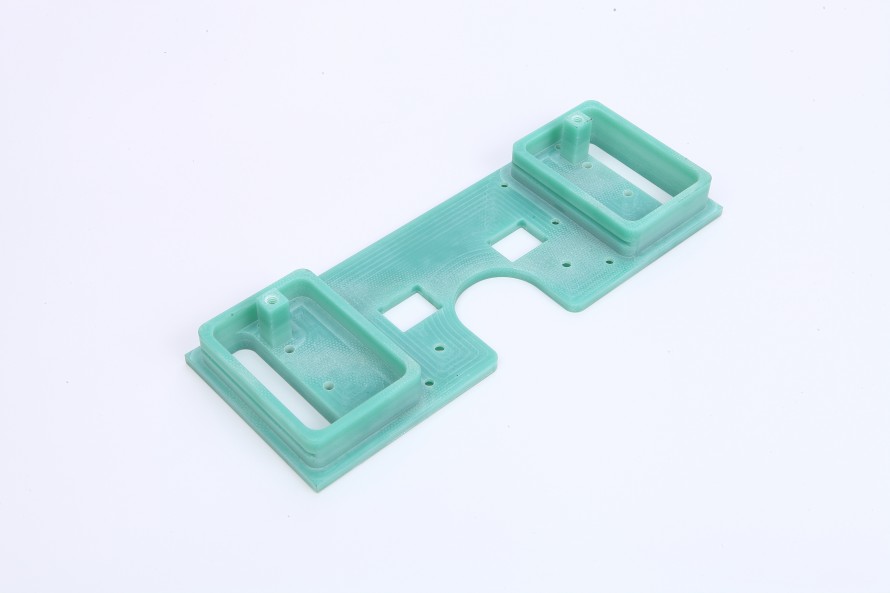

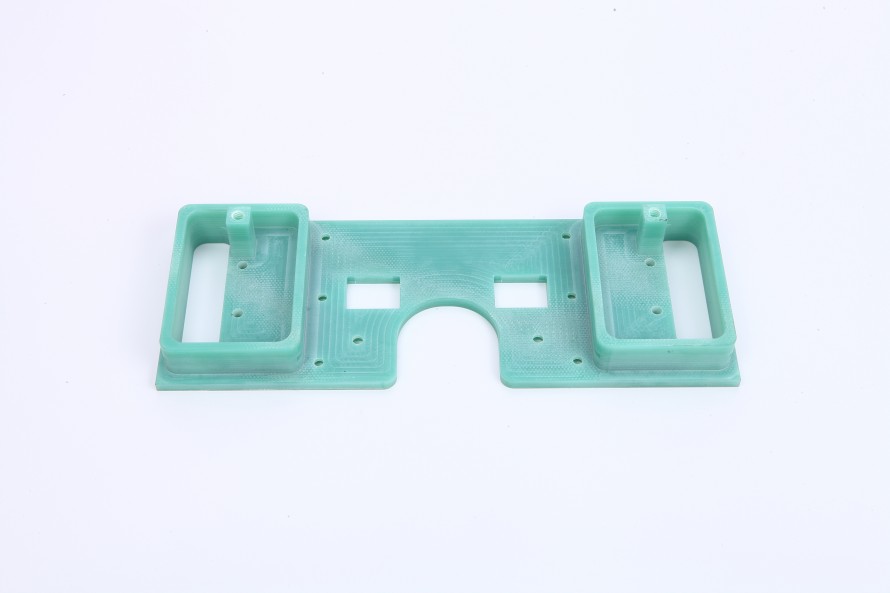

CNC 彫刻、穴あけ、スリットなどのプロセスを通じて、エポキシ基板をカスタマイズして、幅広い分野で使用できる複雑な構造コンポーネントを作成できます。

2.電子電気工学

FPC (フレキシブルプリント回路) 補強プレート: 回路基板の曲げに対する耐性を強化します。

変圧器スペーサー/モータースロットウェッジ: 高電圧機器の絶縁の安全性を確保します。

3.機械製造

遊星歯車研削ディスク: 耐摩耗性と耐熱性があり、ウェーハの精密研削に使用されます。

テスト治具とベアリングサポート: 精密機器をサポートするための高い寸法安定性。

4.新エネルギーと研究所

太陽光発電インバーター放熱プレート: 熱伝導性エポキシ基板が放熱を促進します。

実験室のワークトップ: 最大 130°C の温度に耐え、化学および生物学の実験室に適しています。

Ⅲ．エポキシ基板の専門メーカーを選ぶ理由は何ですか?

1. カスタマイズ機能:標準外の寸法 (1240 × 2450 mm の大型シートなど)、カスタム切断、マイクロドリリングおよびフライス加工 (精度 ±0.5 mm) をサポートします。

２．エンドツーエンドの品質保証：原料（輸入プリプレグ）から製造工程までを包括的に管理し、剥離や反りがないことを保証します。

3. 持続可能なサービス：パネルの修理サービス（表面の傷を研磨するなど）と、耐用年数を延ばすための環境サポートを提供します。

結論

加工されたエポキシ基板の価値は、「単一の絶縁材料」の価値から「総合的な性能ソリューション」の価値に進化しています。新エネルギー電池パックの絶縁層であれ、ミリ波レーダーの基板であれ、この変革は専門メーカーの技術的専門知識と柔軟なカスタマイズ能力によって支えられています。エポキシ基板の生産と加工を専門とするソースメーカーを選択することは、より安定した性能、より低い全体コスト、より速い応答時間を確保することを意味します。これはまさに産業のアップグレードに必要な隠れた競争力です。
