テフロン® PTFE フッ素樹脂樹脂 特性ハンドブック

厳密に言えば、この *テフロン® PTFE フッ素樹脂特性ハンドブック * は学術論文ではなく、設計エンジニア向けの工業用ハンドブックです。この本は最初からその制限を明確に述べています。本のデータは単なる典型的な値であり、仕様として直接使用すべきではありません。データ ソースは 1950 年代から 1990 年代にまで及び、ハンドブックのこの版は 1996 年に印刷されました。言い換えれば、その価値は「最新」であることにあるのではなく、デュポン スタイルの PTFE エンジニアリング専門知識の包括的なセットを実用的な設計原則に凝縮していることにあります。

1. なぜ「古典」とみなされますか?その最も典型的な点は、PTFE を「奇跡の素材」として誇大宣伝することではなく、同じ PTFE であっても、部品の性能は加工履歴によって 1 グレード、さらには数グレード異なる可能性があることを冷静に指摘していることです。マニュアルには、予備成形圧力、焼結時間、冷却速度、気孔率、結晶化度のすべてが引張特性、透磁率、および絶縁耐力に大きく影響することが明確に記載されています。しかし同時に、耐薬品性、低誘電率、低損失正接、高体積/表面抵抗率、低温柔軟性、低摩擦、および高温安定性は、加工変動による影響を比較的受けません。これは PTFE の本質を効果的に捉えています。分子構造がその「ブランドレベルの特性」を決定し、プロセスと欠陥の管理がその「部品レベルの性能」を決定します。

もう 1 つの重要な技術的事実があります。PTFE は 327°C 付近でゲル状の状態になり、従来のメルト フローを促進しません。したがって、その典型的な製造プロセスは、熱可塑性プラスチックに一般的な「溶融射出成形」ロジックには従わず、冷間成形、焼結、冷却を伴います。このため、このマニュアルでは、単にグレードのリストを提供して終わりとするのではなく、形態、焼結、結晶化を繰り返し強調しています。

2. 本書の真の中心テーマは「材料名」ではなく、むしろ「形態－欠陥－性質」の連鎖です。本書の理論的枠組みは、巨視的欠陥、微細孔、結晶化度、分子量、配向という 5 つの用語で要約できます。ハンドブックでは、PTFE の最終特性は主に次の 5 つの要素によって支配されると仮定しています。しかし、日常の品質管理ではこれらを直接測定することが難しいため、代わりに絶縁耐力、引張強度、破断点伸び、密度、融解熱などの「間接的な指標」が品質を評価するために使用されます。このアプローチは今日でも著しく進歩しています。本質的に、次のように述べられています。

材料科学レベルでの真の変数は、「それが PTFE であるかどうか」ではなく、むしろ「この PTFE がどのような微細構造に形成されているか」です。

3. このマニュアルの最も説得力のある部分: パフォーマンスの成功または失敗を決定する重要な要素として「微細孔」が特定されています。この本では、微細孔は細かいことではなく、中心的な問題です。マニュアルでは、絶縁耐力と微細孔の程度が直接相関しています。目に見える孔がない場合、絶縁耐力は 760 V/mil に達する可能性があります。 0.005 インチ サイズのボイドが多数存在すると、電圧は 250 V/mil に低下します。同時に、引張特性に対する微細孔の悪影響も同様に明らかです。「実質的に孔なし」から「極度の微細孔」になると、引張強さは 24.8 MPa から 12.4 MPa に低下し、極限伸びは 390% から 170% に低下します。

「毛穴が悪い」という常識的なレベルで終わるのではなく、分析はさらに進んで、いくつかの変数間のトレードオフを定量化します。このハンドブックには、非常に洞察力に富んだ比較が記載されています。結晶化度が増加すると、1% 変形時の圧縮応力が約 50%、曲げ弾性率が約 5 倍増加しますが、引張衝撃強度は約 15 倍、最大強度は約 70% 低下します。逆に、気孔率が増加すると、CO2 透過性が約 1,000 倍に上昇し、絶縁耐力が約 70% 低下します。これは、PTFE エンジニアリングにおける「剛性、靭性、絶縁性、およびシール」の古典的な多目的トレードオフを例示しています。

また、見落とされがちな点も強調しています。気孔率によって測定密度が人為的に低下する可能性があるため、密度は結晶化度の純粋な指標ではありません。たとえば、1/4 インチより厚い部品では、内部を急速に冷却して結晶化度を 55% 未満に下げることが困難です。急速に水冷された薄膜であっても、結晶化度が約 46% を下回ることはほとんどなく、これは固有密度約 2.135 に相当します。したがって、マニュアルでは非常に実用的なガイドラインが提供されています。測定された密度が 2.135 未満である場合は、通常、サンプルに空隙が含まれていることを示します。

4. 力学セクションの真骨頂: PTFE を「線形弾性材料」として扱うことで誤解を招くことはありません。まず、後述する機械曲線が特定のサンプルから得られたものであることが明確に述べられています。平均密度は 2.17、気孔率は 0.3% 未満、結晶化度は 60% ± 2%、プリフォーム圧力は 17.2 MPa です。言い換えれば、これらの曲線は PTFE の「普遍的な真実」ではなく、むしろ「典型的な市販の成形部品」のエンジニアリング ベースラインです。

第 2 に、PTFE 部品を設計する際には、最初に許容可能なひずみを指定し、次に対応する応力を決定することが最善であることが繰り返し強調されています。その理由は、非常に小さなひずみで弾性応答が線形性から逸脱し始めるためです。金属とは異なり、単純に弾性率を取得して最後まで計算することはできません。

最も重要な要素は、降伏強度が温度によってどのように変化するかです。

– –251°C で約 131 MPa。

– 23°C でわずか 9.0 MPa。

121℃ではさらに3.4MPaまで低下します。

この一連のデータは本質的に 1 点に要約されます。PTFE は低温では非常に強いですが、室温を超えると急速に「柔らかく」なります。したがって、温度はどの設計においても主要な変数として扱う必要があります。

5. この本の中で最も技術的に難しい章: クリープ、コールド フロー、およびガスケットの設計。低摩擦と耐食性が PTFE の特徴的な利点であるとすれば、クリープとコールド フローはその最も典型的かつ最も重大な欠点です。マニュアルはこれを避けていません。代わりに、これらのトピックについて詳しく説明しています。

ここでは、圧縮荷重の例を使用して「見かけの弾性率」の概念を説明しています。23°C および 1,000 psi の圧縮応力では、初期ひずみは約 0.015 インチ/インチで、これは約 66,700 psi の弾性率に相当します。 200 時間後、全ひずみは 0.02 に増加し、見かけの弾性率は 50,000 psi に低下します。 1 年間にわたって外挿すると、総ひずみは約 0.025 となり、見かけの弾性率はわずか 40,000 psi に相当します。この例は、PTFE 設計の最も困難な側面を正確に示しています。つまり、応力だけでなく時間への対処も必要となります。

ガスケット設計に関するセクションは、本書全体のエンジニアリングのハイライトです。提供される推奨事項は非常に具体的です。拘束されていないガスケットのボルト荷重は、理想的には 6.9 MPa (1,000 psi) 未満である必要があります。厚さが約 1.6 mm を超えると応力緩和が大幅に増加するため、ガスケットはできるだけ薄くする必要があります。 149℃を超える温度では強化配合が推奨されます。取り付け後 24 時間以内にアセンブリを検査し、必要に応じて締め直す必要があります。

さまざまな厚さの固体 PTFE ガスケットに必要な圧力と係数も表にリストされています。1/8 インチのガスケットには係数 2.00 で約 8.3 MPa が必要です。 1/32 インチのガスケットには 3.50 倍の 22.1 MPa が必要です。マニュアルには単に「PTFE コールドフロー」と記載されているだけではありません。むしろ、コールド フローを設計計算に組み込む方法を説明します。

6. 熱セクションでは、PTFE の別の側面が明らかになります。PTFE は熱に敏感ではなく、むしろ「複雑な熱挙動」を示します。マニュアルでは連続動作温度を 260°C と指定していますが、これは一般に PTFE の古典的な認識と一致しています。さらに、-268°C まで使用可能であり、-79°C でも高い柔軟性を維持するとも記載されています。これは PTFE の最も特徴的な温度範囲の 1 つです。

しかし、本当に微妙な点は、室温に近い温度範囲がまさに寸法安定性にとって最も危険な範囲の 1 つであるという事実にあります。マニュアルには、18 ～ 25°C の移行ゾーンで 1.0 ～ 1.8% の突然の体積変化が発生すると記載されています。 20～25℃の範囲での線膨張係数は79×10-5 mm/mm・℃にも達し、隣接する温度帯の線膨張係数をはるかに上回ります。これは、「室温で機械加工され使用されている」ように見える精密 PTFE 部品がこの範囲を通過すると、重大な寸法ドリフトが発生する可能性があることを意味します。

熱特性に関して、実用的な注意点が 2 つあります。まず、PTFE の熱伝導率は非常に低く、平均熱伝導率は約 1.7 ± 0.3 Btu・in/h・ft²・°F です。これが、加工中に局所的な熱の放散が難しい根本的な理由です。第 2 に、260°C 未満のほとんどの用途では分解率が非常に低くなりますが、処理温度が 343°C を超える場合は適切な換気を確保する必要があります。言い換えれば、PTFE は「高温に弱い」わけではありませんが、その熱履歴は慎重に管理する必要があります。

7. PTFE の 3 つの主要な利点: 低摩擦、電気絶縁、化学的不活性。摩擦から始めましょう。マニュアルには静摩擦係数が 0.05 ～ 0.08 と記載されています。動的条件下では、10 fpm で約 0.10、100 fpm で約 0.13 ですが、1000 fpm で不安定になります。また、摩擦係数は約 100 フィート/分まで急速に上昇し、この速度依存性が実際にスティックスリップや騒音の防止に役立つことにも注目しています。さらにその下には、PV 制限と摩耗係数がリストされています。10、100、および 1000 fpm での PV 制限はそれぞれ約 1200、1800、および 2500 であり、摩耗係数 K は約 2500×10⁻¹⁰ です。つまり、PTFE が「低摩擦」であることは事実ですが、決して「無限の耐摩耗性」があるわけではありません。

次に電気的特性を見てみましょう。ここで、PTFE の教科書にふさわしい利点が発揮されます。比誘電率は 2.1 でほぼ一定のままです。損失正接は 10⁸ Hz の範囲内で 0.0004 未満です。厚さ 1.5 mm での初期絶縁耐力は約 600 V/mil です。体積抵抗率が1018オーム・cmを超える。表面アーク抵抗は ASTM D495 で指定されている 300 秒の制限を超えています。さらに、熱老化、湿度、機械的ストレスがこれらの特性に与える影響は最小限です。このセクションを読むと、PTFE が高周波絶縁、ケーブル、電子部品において確固たる地位を占めている理由が明確になります。

最後に、化学的不活性性があります。マニュアルの説明は非常に典型的です。使用限界 260°C 未満では、実際に PTFE を化学的に攻撃できる物質はほとんどありません。主に、溶融したアルカリ金属、液体/気体のフッ素、および高温で遊離フッ素を放出する ClF₃ や OF₂ などの化合物です。この不活性性は、強力な C-C 結合、超強力な C-F 結合、炭素主鎖上のフッ素原子のシールド効果など、その分子構造に直接影響していることもわかります。同時に、エンジニアリング上の注意も維持します。特定のハロゲン化有機化合物はわずかな吸収と最小限の膨潤を引き起こす可能性があり、吸収が過剰な場合は、多くの場合、部品の気孔率が高いことを示します。耐候性に関しては、15 年以上さまざまな気候にさらされても実質的に影響を受けないとマニュアルに記載されています。この説明は 20 世紀の工業用材料マーケティングの特徴を表していますが、その工学的な意味合いは明らかです。屋外での安定性が PTFE の中核的なセールス ポイントの 1 つです。

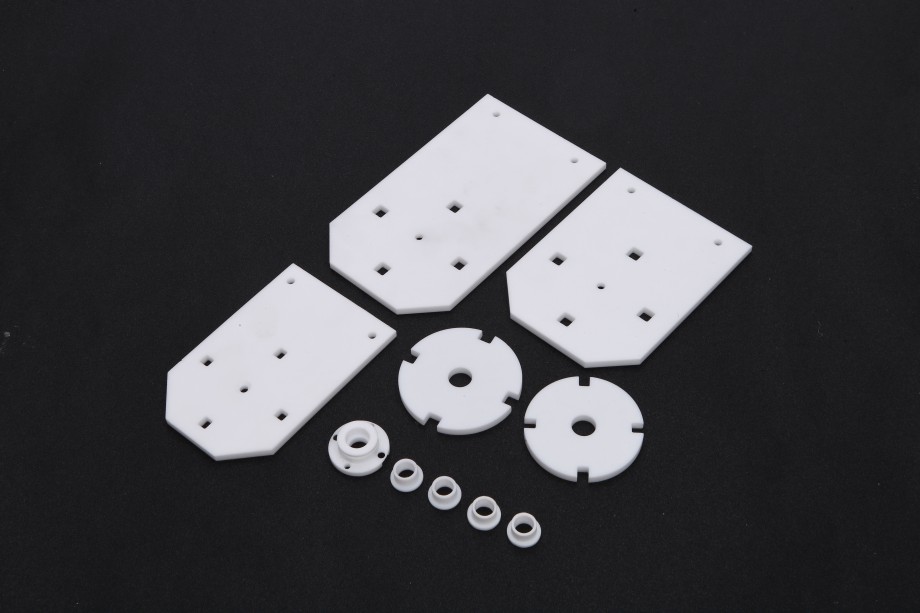

8. 機械加工に関するセクションは、まさに「現場に語りかける」スタイルで書かれているため、特に価値があります。材料科学の論文ではなく、エンジニアによるエンジニアのためのメモです。 PTFE は「ワックスのような感触、真鍮のような切れ味、そしてステンレス鋼のような切れ味」であると述べられています。標準的な旋削、穴あけ、タッピング、リーマ加工はすべて実行可能です。熟練した機械加工では、±0.001 インチ、細心の注意を払えば±0.0005 インチを達成できます。この説明は、PTFE の機械加工特性を非常に正確に捉えています。切断は難しくありませんが、熱、弾性回復、圧縮率により寸法が容易に変動する可能性があります。

したがって、提供される加工ガイドラインは「熱制御」を中心に展開されています。500 fpm を超える速度ではクーラントが推奨されます。仕上げ旋削の場合は、200 ～ 500 fpm の速度が推奨されます。送り速度は約 0.002 ～ 0.010 インチ/回転である必要があります。穴あけの送り速度は約 0.005 ～ 0.009 インチ/回転である必要があります。工具は非常に鋭利である必要があり、すくい角と逃げ角には特定の範囲が指定されています。 PTFEチップは小さな破片に砕けず、長くカールしたストランドを形成することも警告しています。すぐに取り外さないと、ワークピースに絡みつき、冷却が妨げられ、ワークピースが中心からずれる可能性があります。

さらに細かい点は測定に関するものです。マニュアルには、金属の場合のように「マイクロメーターを締める」ことで PTFE の寸法を測定することはできないと注意されています。経験の浅いオペレータは寸法を簡単に 0.005 ～ 0.010 インチ過小評価する可能性があります。また、室温の寸法は高温の寸法と一致しないため、可能な限り予想される動作温度で測定を行う必要があることも強調しています。この注意喚起は、PTFE 設計における最も一般的な誤判断の原因、つまり問題は機械加工にあるのではなく、測定にある可能性があるという点に対処しているため、特に鋭敏です。

巻末のアプリケーション写真には、フレキシブル パイプ継手、薬品移送ホース、熱交換器チューブ シート、パッキン シール、チューブ、電気絶縁部品、バルブ本体などが掲載されています。これらは単に宣伝用の画像を組み合わせたものではありません。むしろ、これらは本書の中心的な主張を視覚的に強調している。つまり、単一の材料システムが、プロセスと形状の変化を通じて、化学的シーリング、流体輸送、電気絶縁という一見無関係な 3 つの工学分野にまたがることができるというのだ。
