GPO-3 ボードを理解するには、その構成要素の物理的な組み合わせとそれに伴う化学変換プロセスから始める必要があります。それらは自然には発生しません。その創作は、いくつかの基本的な原材料を正確にブレンドすることから始まります。
1. ガラス繊維マットは補強材として機能し、構造の基礎を提供します。このマットは、無数の超極細ガラス繊維をランダムまたは配向して配置して形成されています。その機能は鉄筋コンクリートのスチールメッシュに似ており、機械的応力に耐え、荷重による材料の亀裂や過度の変形を防ぎます。ガラス繊維自体は高い強度、不燃性、耐食性を備えていますが、構造が緩いため、そのまま構造材として使用することはできません。
2. マトリックス材料となる不飽和ポリエステル樹脂が充填・硬化の役割を果たします。これは粘稠な液体プレポリマーであり、硬化する前は良好な流動性を有しており、ガラス繊維マット内のあらゆる空隙を完全に飽和させることができます。樹脂の化学構造には不飽和二重結合が含まれており、これが硬化反応を起こす能力の鍵となります。
3. 開始剤と添加剤の追加は、相転移を引き起こす鍵となります。通常、開始剤は過酸化物化合物で、加熱すると分解してフリーラジカルを生成し、不飽和ポリエステル樹脂分子の二重結合を攻撃し、一連の激しい連鎖重合反応を開始します。この過程で、元々直鎖状または分岐状であった樹脂分子が互いに架橋し、広大な三次元網目構造を形成し、液体から固体に不可逆的に変化します。添加剤には、難燃剤、顔料、安定剤などが含まれ、難燃性評価を向上させるなど、材料に特定の追加特性を付与するために使用されます。
上記の原材料の組み合わせは、単なる混合ではなく、積層プロセスによって一体化されます。具体的なプロセスには、連続ガラス繊維マットに不飽和ポリエステル樹脂の液体混合物を均一に含浸させ、その後、含浸マットの複数の層を所望の厚さに積み重ねることが含まれます。このアセンブリは、高度に研磨された 2 枚の金属プレートの間に配置され、熱と圧力の条件下で硬化反応が完了します。圧力によりパネルの厚さが均一になり、表面が滑らかになり、気泡が除去されます。熱は硬化反応を開始するのに必要なエネルギーを提供します。最終的に、ガラス繊維と硬化ポリエステル樹脂は緻密で堅牢な複合体を形成し、2 つの材料が界面でしっかりと結合し、その特性が互いに補完します。
化学反応と物理的特性のミクロレベルの相互作用からマクロレベルに移行する GPO-3 パネルは、一連の測定可能および検証可能なエンジニアリング性能パラメータを示します。これらのパラメータは、特定の分野での応用のための基本的な基盤を形成します。
1. 電気絶縁性能は重要な指標です。完全に硬化すると、材料は高い体積抵抗率を示し、電流の通過を効果的に遮断します。その絶縁耐力 (破壊電圧) は通常、乾燥状態ではキロボルト/ミリメートルの範囲の高い値に達し、破壊することなく強い電界に耐えることができます。その高いトラッキング指数は、湿った環境や汚れた環境においてその表面に導電経路が形成されることに対する強い耐性を示しており、それによって表面放電のリスクが軽減されます。
2. 機械的特性により構造的完全性が実現します。ガラス繊維の強化効果により、GPO-3 ボードは曲げ強度、耐衝撃性、寸法安定性などの高い機械的強度を備えています。特定の荷重下でも形状を維持し、外部衝撃に耐え、温度変化時に比較的低い熱膨張係数を示すことができるため、寸法が大幅に変化する可能性が低くなります。これは、精密な組み立てが必要な電気コンポーネントにとって非常に重要です。
3. 耐環境性により適用範囲が広がります。硬化ポリエステル樹脂の架橋構造は、添加された難燃成分と組み合わされて、材料に優れた難燃特性を与え、通常は UL94 V-0 等級を達成します。これは、炎から離れると急速に自己消火することを意味します。各種の酸、アルカリ、塩溶液や有機溶剤に対して優れた耐性を示し、腐食や膨潤が起こりにくいです。長期動作温度は通常 130°C ～ 155°C の範囲であり、ほとんどの電気機器が動作中に経験する温度上昇に耐えることができます。
このような特性の組み合わせにより、GPO-3 ボードは産業用途においてかけがえのないニッチ市場を見つけました。これらの用途は基本的に、材料の特性とエンジニアリング要件が正確に一致していることを表します。

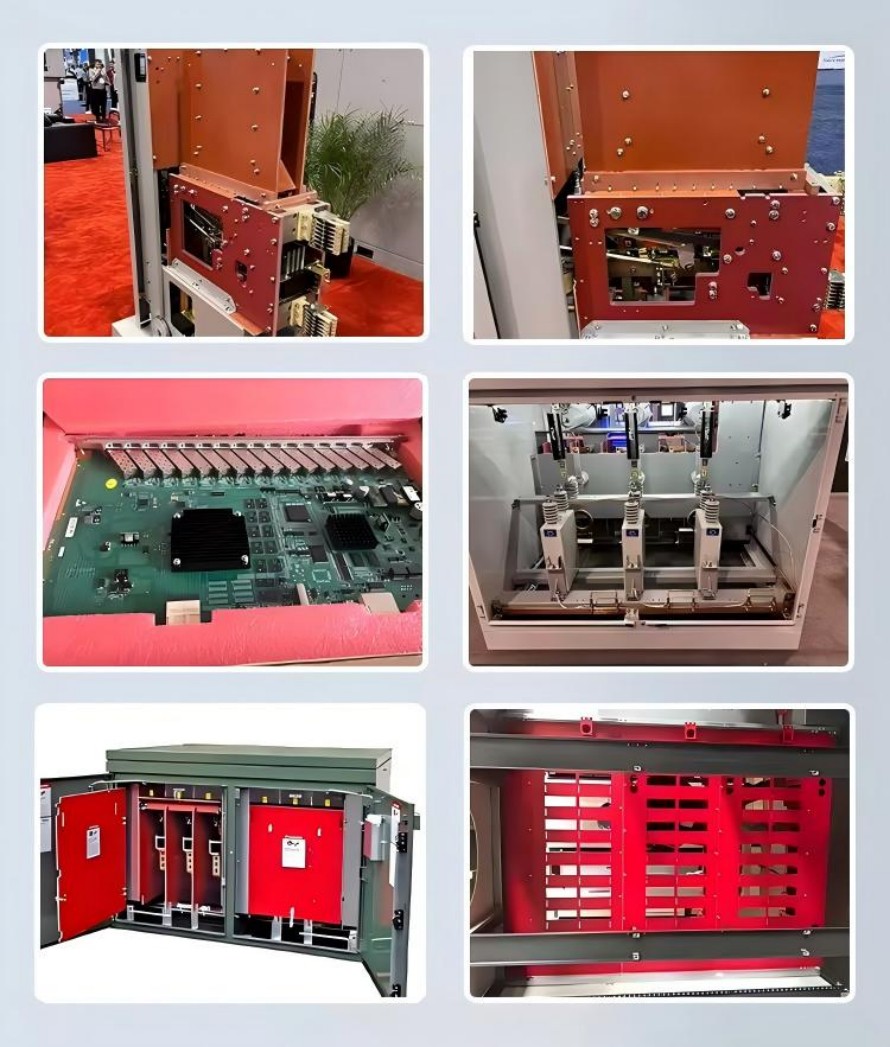

1. 中低電圧電気機器の分野は、従来のアプリケーション シナリオを表しています。たとえば、モーターや発電機では、スロットウェッジ、絶縁スペーサー、エンドサポートとして使用され、その絶縁特性と機械的強度を利用して巻線を固定し、電磁力による緩みを防ぎます。開閉装置、遮断器、接触器の筐体では、構造フレームワークとして、また相間およびアース間の絶縁を確保するバリアとして機能します。変圧器内の絶縁隔壁として使用されることも同様に一般的です。
2. 鉄道輸送および特殊用途車両の分野では、その信頼性が信頼されています。電化鉄道の牽引システム、地下鉄車両の補助電源キャビネット、および新エネルギー車両のモーター制御システムは、非常に高い安全基準が要求される一方で、高レベルの振動と温度上昇を特徴とする環境で動作します。 GPO-3 ボードから製造された絶縁構造コンポーネントは、これらの厳しい条件下での長期安定した動作の要件を満たすことができます。
3. 産業機械・自動化機器の分野では、総合性能を重視します。冶金、鉱業、化学などの産業における重機の電気制御キャビネット内は、粉塵、オイルミスト、腐食性ガスにさらされる環境となる可能性があります。 GPO-3 板金で作られた端子台、ブラケット、パネルは、これらの環境要因に効果的に耐えることができ、制御システムの正常な動作を保証します。
すべての素材には性能の限界があり、GPO-3 シートの適用も同様にこれらの限界の明確な理解に基づいています。耐熱性は多くの汎用プラスチックよりも優れていますが、長期使用時の最大使用温度は通常 155 ℃を超えません。より高温の環境（特定の F/H クラスの断熱環境や高温熱源の近くの場所など）では、マイカ製品や特殊セラミックなど、より耐熱性の高い他の材料を考慮する必要があります。その性能、特に機械的強度は、ガラス繊維の含有量と分布、および樹脂の硬化度に密接に関係しています。製造プロセスの変動により、バッチ間のパフォーマンスの違いが生じる可能性があります。したがって、重要な用途には厳格な受入検査が必要です。熱硬化性材料であるため、一度硬化して成形すると、加熱によって再溶解したり再成形したりすることはできません。端材は通常、熱可塑性プラスチックと同じ方法でリサイクルおよび再処理することができず、廃棄物の処理は関連規制に準拠する必要があります。
GPO-3 ボードは、化学硬化および物理強化プロセスを使用して製造される複合絶縁材料の一種です。その価値は、単一の優れた特性にあるのではなく、電気絶縁性、機械的強度、難燃性、耐環境性などの複数の性能パラメーター間で達成されるバランスと相乗効果にあります。このバランスにより、断熱、構造サポート、過酷な環境への耐性を同時に満たさなければならない多くの産業用途において、実証済みの信頼できる選択肢となります。工学設計や機器のメンテナンスでは、原材料の合成から性能特性に至るまで、材料の基礎となる固有のロジックを理解することが、単にその名前や利点を暗記することよりも重要です。これにより、より正確な材料選択と故障分析が容易になり、技術的ソリューションが強固な材料基盤の上に構築されることが保証されます。
