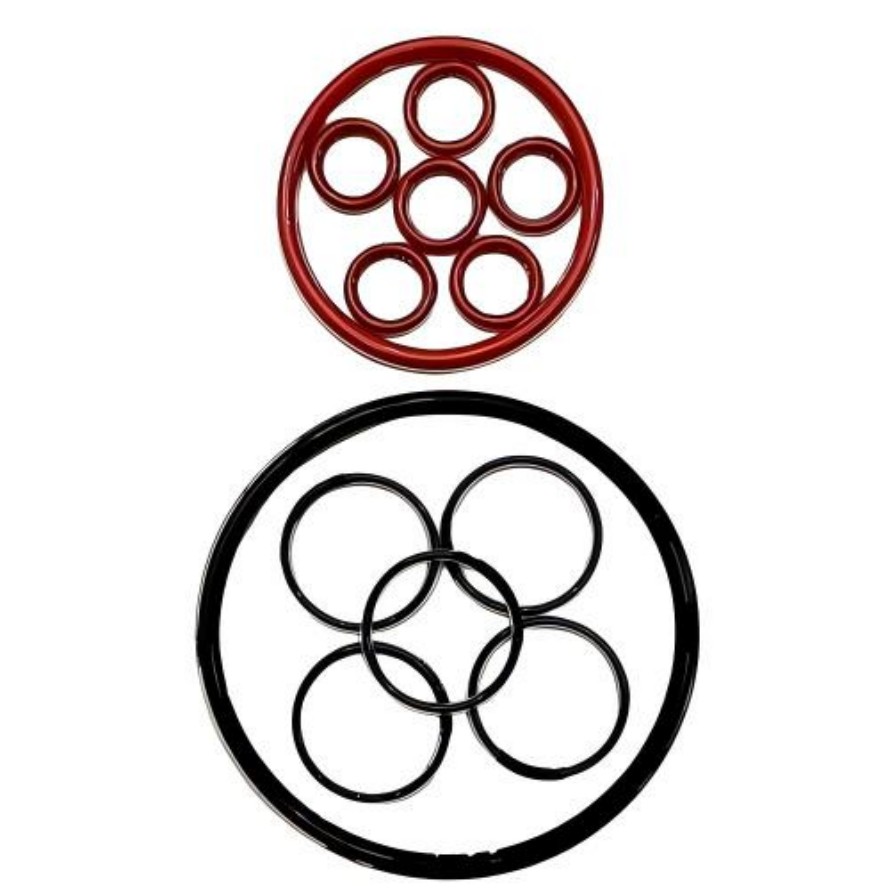

PTFE コーティング O リング (PTFE、一般に FEP/PFA コーティング リングと呼ばれます)

性能の特徴と技術仕様

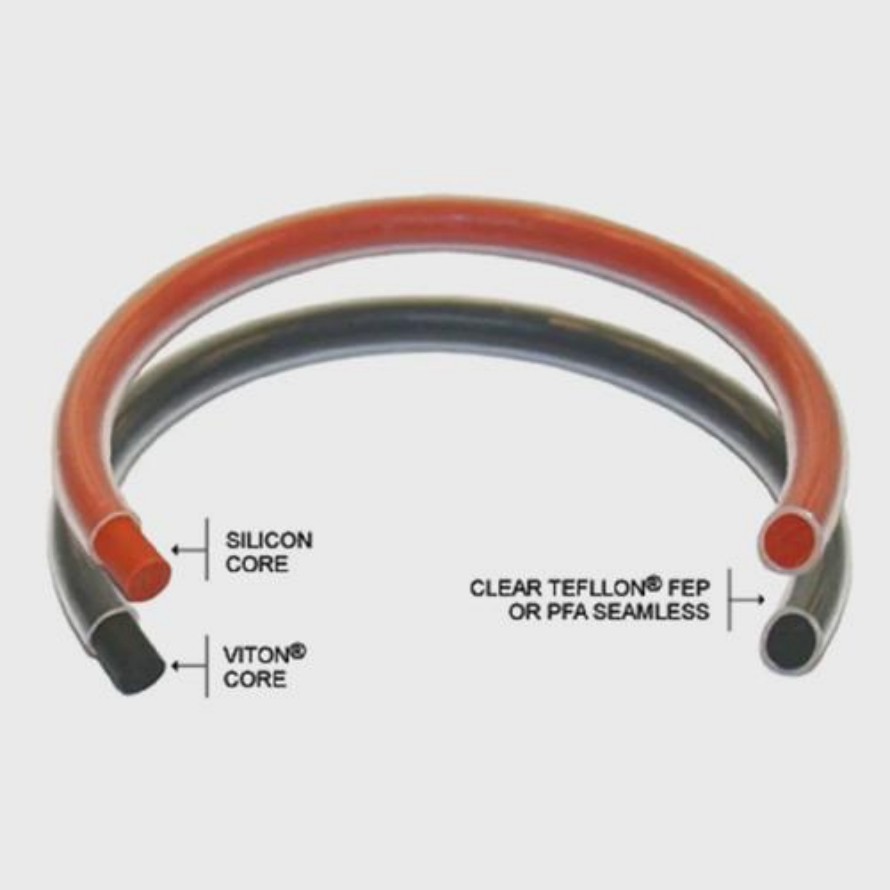

‌1.材料構造: 通常、内部コアはシリコーンゴムまたはフッ素ゴム (バイトン) で作られ、外層はテフロン FEP、PFA、または PTFE で作られ、弾性と耐食性を兼ね備えています。

内核の機能: シールに必要な弾性と復元力を提供します。一般的に使用される材料には、フッ素ゴム (高温耐性) とシリコンゴム (低温耐性) があります。

外層の機能: 化学的に不活性で低摩擦の表面を提供し、内側のコアをメディアの浸食から保護します。

‌2.温度範囲:

FEP シェル: 動作温度範囲 -60°C ～ 205°C。最大 260°C の温度への短期間の暴露に耐えることができます。

PFA シェル: 動作温度範囲 -60°C ～ 260°C。 300℃への短期間の暴露に耐えることができます。 FEPと比較して優れた耐熱性。

‌3.物理的特性: 非常に低い摩擦係数 (0.1 ～ 0.2)、優れた耐膨潤性、耐高圧性 (一部のグレードでは最大 60 MPa)、および高いシール耐久性。

‌4.耐薬品性: ほぼすべての化学媒体に適しています。高温のアルカリ金属、フッ素、一部のハロゲン化物を除き、優れた耐食性を示します。高価なパーフルオロエラストマー O リングを置き換えることができます。

用途と産業

1. 産業用機器: 主にポンプやバルブ、反応容器、メカニカルシール、フィルター、圧力容器、熱交換器、ボイラー、パイプフランジなどに使用されます。

2. 産業用途: 石油化学産業、製薬工学、食品加工、半導体製造、医療機器、航空宇宙、自動車産業で広く使用されています。

3.特殊用途：強酸や強アルカリの溶剤、高純度水製造システム、腐食性流体のシール、再利用可能なシリンジなどの過酷な環境に適しています。

I. 構造と一般的な材料の組み合わせ

アウターシェル

FEP (最も一般的に使用され、加工が容易)、PFA (より高い耐熱性、より優れた耐薬品性)、PTFE;シームレスなコーティング、緻密な表面

コア

フッ素ゴム（FKM/バイトン）：耐熱温度-20～230℃、高温、腐食性の高い環境に最適

シリコーンゴム（VMQ）：耐熱温度-60～200℃、低温でも弾性良好

ニトリルゴム (NBR): コスト効率が高く、鉱物油用途に適しています。

標準モデル：TEV（FEP+FKM）、TES（FEP+VMQ）、PFAV（PFA+FKM）など

II.主な性能仕様

Ⅲ．利点と制限事項

利点

優れた化学的安定性。広い温度範囲。低摩擦で非粘着性。腫れや老化に対する耐性。無給油または低潤滑条件下での長期使用が可能

短所

標準の O リングよりもコストが高くなります。過度の圧縮や隙間による損傷に耐えることができません。高速回転用途では慎重な設計が必要です。外面は鋭い傷がつきやすい

IV.代表的な用途

化学機器：反応器、配管フランジ、耐食性ポンプ、バルブ

半導体/太陽光発電: エッチングおよび洗浄装置。強酸、アルカリ、有機溶剤に対するシール

食品・医薬品：滅菌装置、CIP/SIP洗浄、汚染防止

航空宇宙、原子力: 極端な温度または媒体条件下での静的または低速往復シール

V. 選択と設置のガイドライン

まず、媒体、温度、圧力、運動タイプ (静的/往復動/回転) を決定します。

ハウジングにはFEP (経済的で多用途) または PFA (高温/超高純度媒体) を選択します。

温度に基づいてコアに FKM または VMQ を選択します。

溝は ISO 3601 に準拠する必要があります。鋭い角を避けてください。

圧縮率は 20 ～ 25% (静的) の間に保ちます。

動的用途の場合は、はみ出し防止止め輪を追加することをお勧めします。

取り付け中、鋭利な工具でハウジングを傷つけないでください。

シールを粗い表面で引きずらないようにしてください。

塩素系溶剤で洗浄しないでください (イソプロピルアルコールを使用する場合があります)。

VI.他のシールとの違い

純ゴム O リング: 低コストですが、激しい腐食に強くなく、温度範囲が狭い

純粋な PTFE リング: 耐食性はありますが、弾性が低く、コールドフローになりやすく、スプリングサポートが必要です。

PTFE コーティングされたリング: 弾性と化学的不活性のバランスをとり、過酷な動作条件に最適な妥協点となります。
